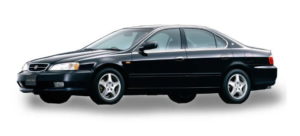

Honda Inspire второго поколения производилась с 1994 по 1999 год, включая 1994, 1995, 1996, 1997, 1998 и 1999 годы выпуска. За этот период автомобиль претерпел несколько модернизаций. Эта статья окажется полезной для владельцев Honda Saber, Honda Ascort, Honda Rafaga и Honda Vigor, поскольку эти модели построены на единой платформе. Мы подробно разберем предохранители и реле для Honda Inspire и Honda Saber, включая схемы блоков предохранителей, их расположение, фото-примеры и акцент на предохранителе прикуривателя.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации электрооборудования и рынка сбыта вашего Honda Inspire или Saber.
Блок в салоне

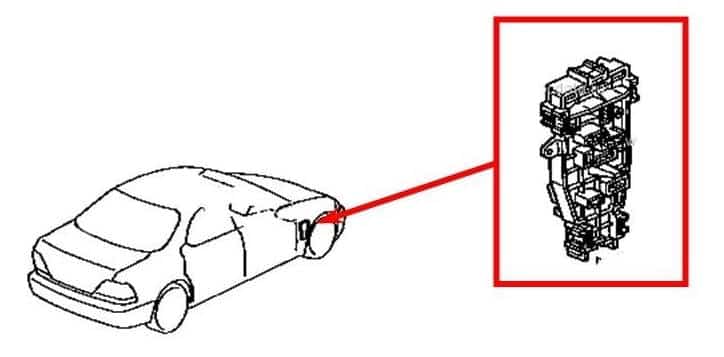

Блок предохранителей и реле в интерьере расположен под торпедо на водительской стороне, у правой ноги водителя, на стойке.

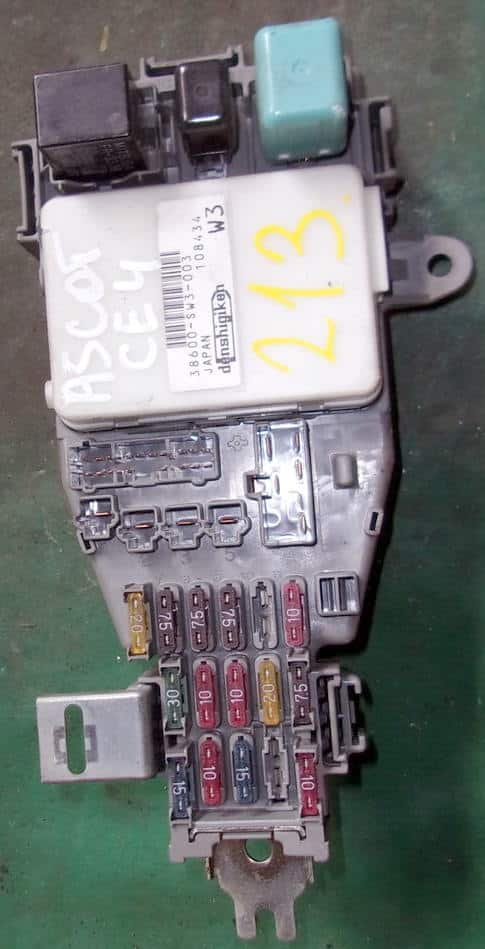

Фото пример

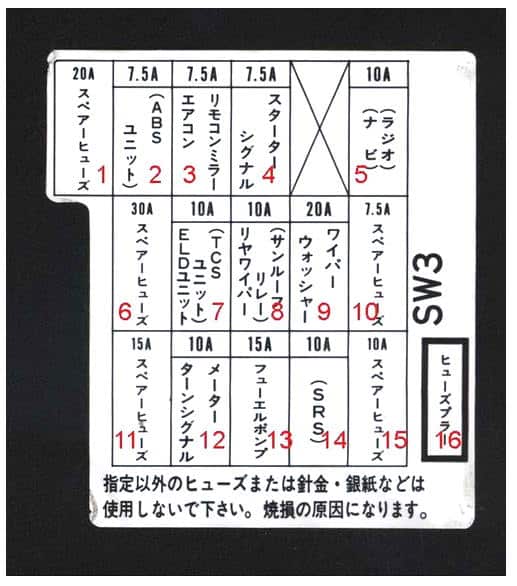

Схема
Описание
| 1 | Запасной |
| 2 | Блок АБС |
| 3 | Электро зеркала, Кондиционер |
| 4 | Стартер |
| 5 | Радио, Навигация |
| 6 | Запасной |
| 7 | Блок ELD, Блок TCS |
| 8 | Люк |
| 9 | Дворники, омыватель |
| 10 | Запасной |
| 11 | Запасной |
| 12 | Приборная панель, поворотники |
| 13 | Бензонасос |
| 14 | SRS |
| 15 | Запасной |
| 16 | Пинцет для предохранителей |
В верхней секции блока могут размещаться реле: для указателей поворота (аварийной сигнализации), отопителя и обогрева заднего стекла.
Блоки под капотом
Расположение
Схема расположения блоков предохранителей под капотом Honda Inspire
Расшифровка
- Основной блок предохранителей и реле
- Дополнительные реле
Блок предохранителей и реле
Главный блок под капотом автомобиля Honda Inspire размещен справа от аккумулятора.

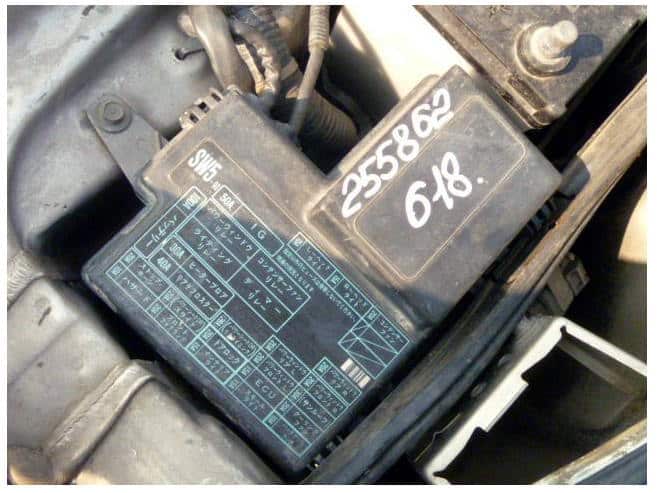

Внешний вид такого блока предохранителей под капотом выглядит примерно следующим образом.

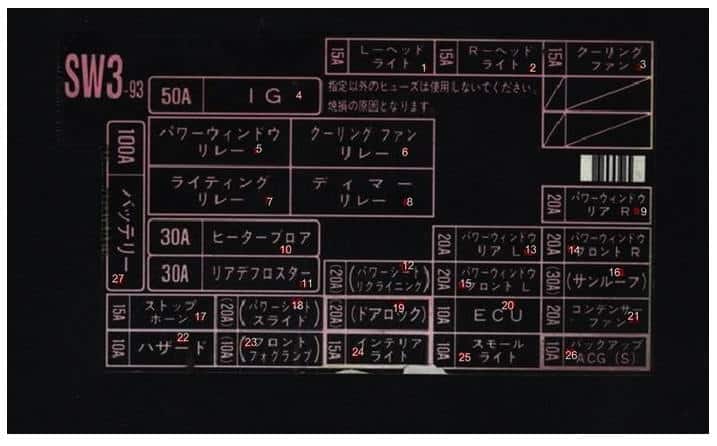

Схема
Обозначение
| 1 | Левая фара |
| 2 | Правая фара |
| 3 | Вентилятор радиатора |
| 4 | Резерв |
| 5 | Реле стеклоподъёмников |
| 6 | Реле вентилятора радиатора |
| 7 | Реле освещения |
| 8 | Реле регулятора освещения |
| 9 | Задний правый стеклоподъёмник |
| 10 | Вентилятор печки |
| 11 | Задний стеклообогреватель |
| 12 | Электро сиденье — наклон |
| 13 | Задний левый стеклоподъёмник |
| 14 | Передний правый стеклоподъёмник |
| 15 | Передний левый стеклоподъёмник |
| 16 | Люк |
| 17 | Стоп сигналы, звуковой сигнал |
| 18 | Электро сиденье — привод |
| 19 | Центральный замок |
| 20 | ECU |
| 21 | Вентилятор радиатора кондиционера |
| 22 | Поворотники |
| 23 | Передние противотуманные фары |
| 24 | Освещение салона |
| 25 | Габариты |
| 26 | Задний свет, ACG (S) |
| 27 | Аккумулятор |
Если у вас есть дополнения по предохранителям Honda Inspire — делитесь в комментариях.
