Honda Insight второго поколения производилась в период с 2009 по 2015 годы, включая модели 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов, с кодами ZE2/ZE3. За эти годы автомобиль подвергся обновлению дизайна. В этой публикации мы подробно разберем размещение электронных модулей управления, схемы предохранителей и реле для Honda Insight 2, включая фото блоков, их описания и визуальные схемы. Особое внимание уделим предохранителю, отвечающему за розетку прикуривателя, а также другим ключевым элементам электрической системы.
Положение блоков предохранителей и назначение их компонентов может варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта вашего Honda Insight.
Электронные блоки в салоне
Местоположение

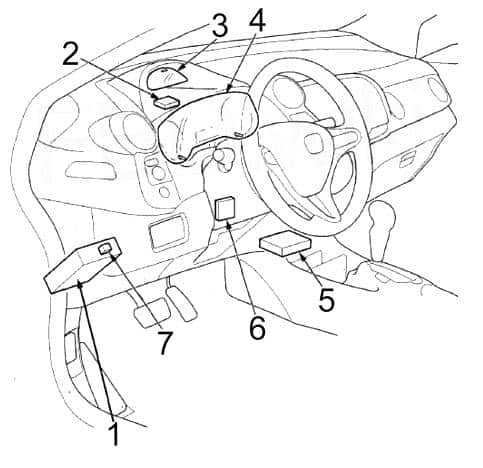

Общая диаграмма размещения блоков в интерьере
Краткое описание
- Основной блок предохранителей и реле
- Модуль контроля давления в шинах (TPMS)
- Приборная панель
- Комбинация приборов
- Контроллер подушек безопасности
- Блок электрического усилителя руля (EPS)
- Реле механизма замка багажника
Главный блок предохранителей и реле
В интерьере основной блок предохранителей и реле расположен под приборной панелью слева от водителя, за пластиковой крышкой защиты в Honda Insight 2.

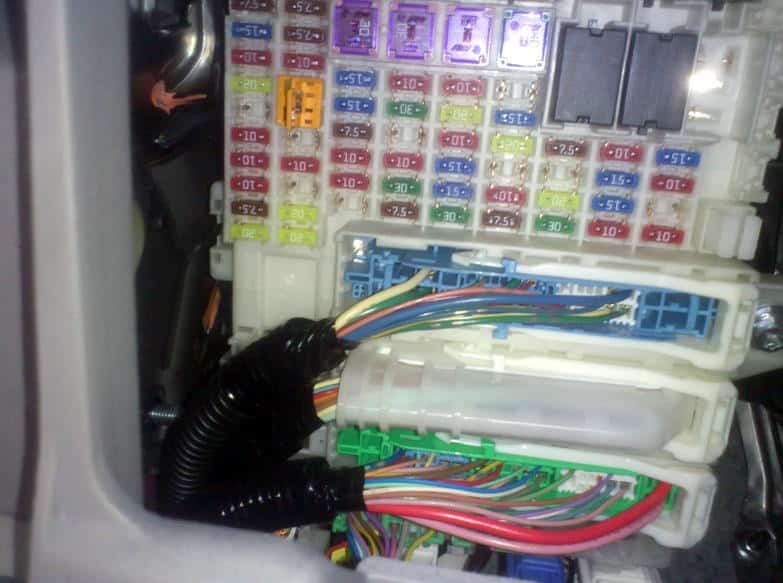

Внешний вид блока примерно такой.
Проверяйте точное назначение предохранителей и реле по схеме на внутренней стороне крышки блока в вашем автомобиле.

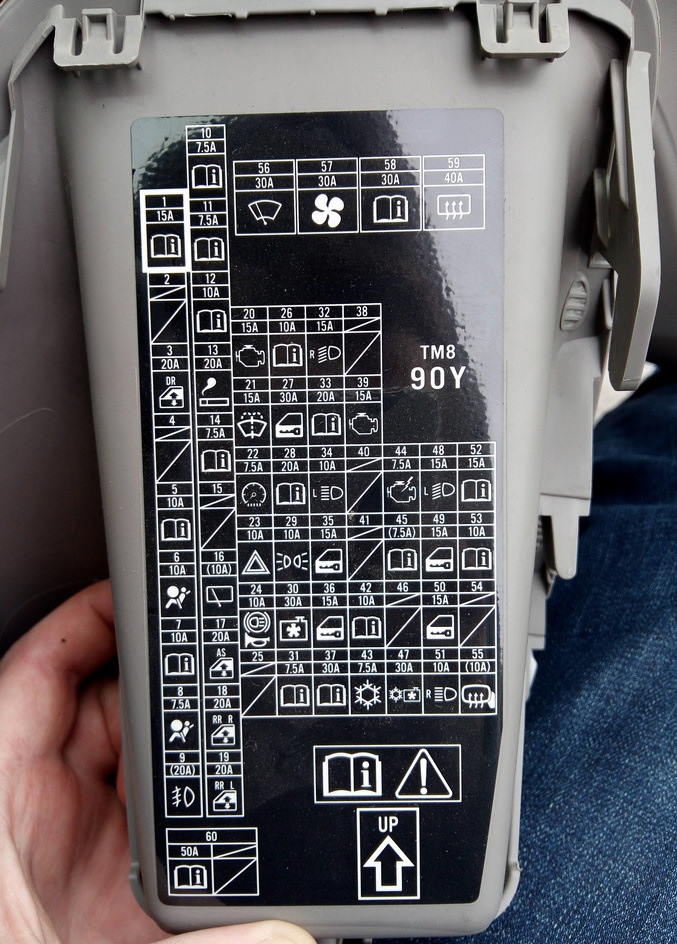

Пример диаграммы на крышке блока

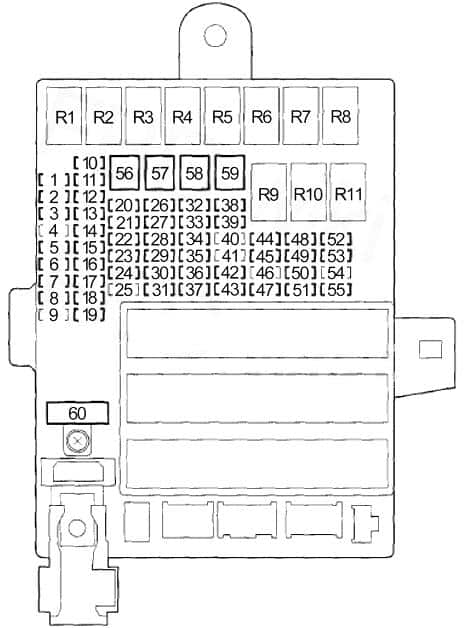

Диаграмма блока
Расшифровка предохранителей
| 1 | 15А Аудиосистема, навигация, освещение салона, освещение багажного отсека, диагностический разъем (DLC), комбинация приборов, блок управления системой громкой связи (HandsFreeLink), блок управления иммобилайзером, блок кузовной электроники (MICU) (+B BACK UP), блок управления силовой установкой (MCM) |
| 2 | 7,5А Система контроля давления в шинах (TPMS) |
| 3 | 20А Стеклоподъемник водителя, блок управления стеклоподъемниками |
| 4 | — |
| 5 | 10А Лампы заднего хода, блок кузовной электроники (MICU) |
| 6 | 10А Блок управления подушками безопасности |
| 7 | 10А Блок управления двигателем и коробкой передач — PCM (VBSOL) |
| 8 | 7,5А Блок управления подушками безопасности, система определения занятости сиденья переднего пассажира (ODS), индикатор отключенной подушки безопасности переднего пассажира |
| 9 | — |
| 10 | 7,5А Реле муфты компрессора кондиционера, реле отопителя, блок управления климат-контролем, реле управления вентилятором системы охлаждения, опциональный коннектор, электропривод зеркал, реле вентилятора системы охлаждения, реле обогрева заднего стекла, система рециркуляции воздуха |
| 11 | 7,5А Блок управления усилителем рулевого управления (EPS) (IG1), блок управления и модулятор давления VSA (IG1), многокоординатный датчик ускорений (VSA), блок управления и модулятор давления ABS (MTR) (без VSA) |
| 12 | 10А DC-DC преобразователь, система улавливания паров бензина (EVAP), блок управления двигателем — (Idle Stop Switch), датчик массового расхода воздуха (MAF), подогреваемый датчик кислорода (HO2S) |
| 13 | 20А Розетка (Прикуриватель) |
| 14 | 7,5А Аудиосистема, навигация, соленоид блокировки ключа зажигания, блок управления системой громкой связи (HandsFreeLink), блок кузовной электроники — MICU (ACC), опциональный коннектор |
| 15 | 7,5А Дневные ходовые огни, блок кузовной электроники (MICU) |
| 16 | 10А Задний стеклоочиститель |
| 17 | 20А Стеклоподъемник переднего пассажира |
| 18 | 20А Задний правый стеклоподъемник |
| 19 | 20А Задний левый стеклоподъемник |
| 20 | 15А Реле топливного насоса (PGM-FI №2 (’12-’14)), блок управления иммобилайзером, блок управления двигателем и коробкой передач — PCM (IG1) (’12-’14) |
| 21 | 15А Насос омывателя стекла, блок кузовной электроники (MICU) |
| 22 | 7,5А Датчик электрической нагрузки (ELD), комбинация приборов, блок кузовной электроники — MICU (IG1 METER), блок управления силовой установкой (MCM), соленоид блокировки селектора, система контроля давления в шинах (TPMS) |
| 23 | 10А Реле указателей поворота и аварийной сигнализации, блок кузовной электроники (MICU) |
| 24 | 10А Датчик положения педали тормоза, лампы стоп-сигнала, дополнительный стоп-сигнал, реле звукового сигнала, блок кузовной электроники (MICU), блок управления двигателем и коробкой передач (PCM) |
| 25 | — |
| 26 | 10А Датчик соотношения воздух/ топливо (A/F), система улавливания паров бензина (EVAP), предохранитель: № 31 (7.5 A) |
| 27 | 30А Центральный замок, блок кузовной электроники (MICU) |
| 28 | 20А Фары, блок кузовной электроники (MICU) |
| 29 | 10А Габаритные огни, блок кузовной электроники (MICU) |
| 30 | 30А Вентилятор системы охлаждения (реле вентилятора системы охлаждения), вентилятор кондиционера (реле управления вентилятором системы охлаждения) (’12-’14) |
| 31 | 7,5А Реле вентилятора кондиционера (диод кондиционера B) |
| 32 | 10А Правая фара (ближний свет) |
| 33 | 20А Реле катушек зажигания, предохранитель (моторный отсек): №1 (15 A), 2 (15 A) |
| 34 | 10А Левая фара (ближний свет) |
| 35 | 15А Актуатор замка двери переднего пассажира, актуатор замка задней правой двери |
| 36 | 15А Актуатор замка двери водителя, актуатор замка задней левой двери |
| 37 | 30А Блок управления и модулятор давления VSA или ABS |
| 38 | 15А Актуатор замка двери водителя (блокировка) |
| 39 | 15А Датчик положения коленчатого вала (CKP), датчик положения распредвала (CMP), реле дроссельной заслонки (ETCS), форсунки, блок управления двигателем и коробкой передач — PCM (IGP), реле блока управления двигателем (PGM-FI №1), реле топливного насоса (PGM-FI №2) |
| 40 | — |
| 41 | — |
| 42 | 10А Блок управления силовой установкой (MCM), реле MCM №1, реле MCM №2 |
| 43 | 7,5А Компрессор кондиционера (реле муфты компрессора кондиционера) |
| 44 | 7,5А Реле стартера, блок управления двигателем и коробкой передач — PCM (STS) |
| 45 | 7,5А Реле замка крышки багажника |
| 46 | — |
| 47 | 30А Вентилятор кондиционера (реле вентилятора кондиционера), вентилятор системы охлаждения (реле управления вентилятором системы охлаждения) (’10-’11) |
| 48 | 10А Левая фара (дальний свет) |
| 49 | 15А Актуатор замка двери переднего пассажира (блокировка), актуатор замка задней правой двери (блокировка) |
| 50 | 15А Актуатор замка задней левой двери (блокировка) |
| 51 | 10А Правая фара (дальний свет) |
| 52 | 15А Реле дроссельной заслонки (ETCS), блок управления двигателем и коробкой передач — PCM (IG1ETCS) |
| 53 | 10А Интеллектуальный блок питания (IPU), модуль инвертора двигателя (MPI) |
| 54 | — |
| 55 | 10А Обогрев зеркал |
| 56 | 30А Передний стеклоочиститель, блок кузовной электроники (MICU) |
| 57 | 30А Отопитель (реле отопителя) |
| 58 | 30А Блок управления и модулятор давления VSA или ABS |
| 59 | 30А без обогрева зеркал: Реле обогрева заднего стекла |
| 40А Реле обогрева заднего стекла, предохранитель: №55 (10 A)) | |
| 60 | 50А Замок зажигания |
| 30А Омыватель фар | |
| Расшифровка реле | |
| R1 | Стеклоподъемники |
| R2 | Отопитель |
| R3 | Датчик соотношения воздух/топливо (A/F) |
| R4 | Освещение |
| R5 | Катушки зажигания |
| R6 | Блок управления двигателем (PGM-FI №1) |
| R7 | Дроссельная заслонка (ETCS) |
| R8 | Обогрев заднего стекла |
| R9 | Замок двери водителя (блокировка) |
| R10 | Стартер |
| R11 | — |
Функцию розетки прикуривателя обеспечивает предохранитель №13 в Honda Insight 2.
Вспомогательные компоненты

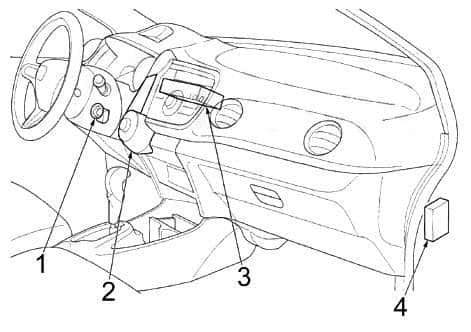

Диаграмма
Назначение элементов
- Контроллер иммобилайзера
- Модуль климат-контроля
- Блок аудиосистемы и навигации
- Модуль HandsFreeLink

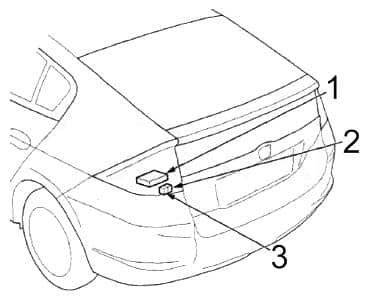

Дополнительная диаграмма
Расшифровка
- Блок управления силовой установкой (MCM)
- Реле MCM №1
- Реле MCM №2
Блоки в моторном отсеке
Положение

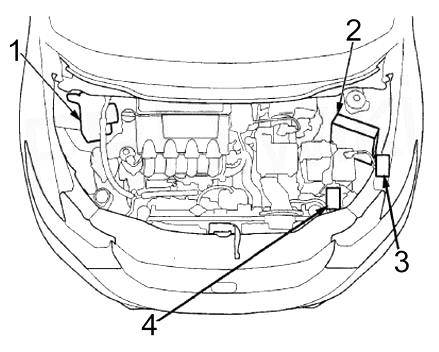

Схема расположения блоков под капотом Honda Insight 2
Описание
- Блок VSA или ABS с модулятором
- Контроллер двигателя и трансмиссии (PCM)
- Блок реле №1
- Блок реле №2
В версиях с правым рулем блок реле №2 может быть установлен в другом месте.
Блок реле №1
Диаграмма
Назначение
| 1 | 15А Катушки зажигания |
| 2 | 15А Катушки зажигания |
| R1 | Управление вентилятором |
| R2 | Топливный насос (PGM-FI №2) |
Блок реле №2
Диаграмма
Обозначение реле
- R1 — Вентилятор кондиционера
- R2 — Вентилятор системы охлаждения двигателя
- R3 — Муфта компрессора кондиционера
Силовой блок предохранителей
На положительном клемме аккумулятора монтируется мощный блок предохранителей. Для доступа снимите защитный кожух в моторном отсеке Honda Insight 2.

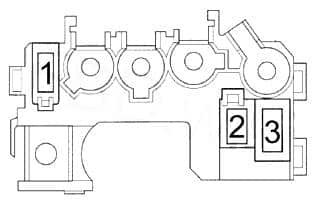

Схема блока
Расшифровка
- 100А DC-DC преобразователь, реле освещения, реле стеклоподъемников, реле замка двери водителя (блокировка), предохранители: № 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60
- 60А Блок управления усилителем рулевого управления (EPS)
- 20А Предохранители: 23, 24
Если у вас есть дополнения по предохранителям и реле Honda Insight 2 — делитесь в комментариях.
