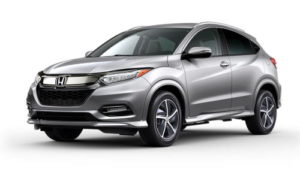

Honda HR-V второго поколения производилась в период с 2015 по 2022 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов выпуска. За эти годы автомобиль подвергся обновлению стиля (рестайлингу). В ряде регионов этот кроссовер известен как Honda Vezel или Honda XR-V. В этой публикации мы подробно разберем предохранители и реле Honda HR-V 2 поколения: предоставим схемы блоков предохранителей, укажем их расположение в автомобиле, добавим фото-иллюстрации. Особое внимание уделим предохранителям прикуривателя и розеток ACC для подключения аксессуаров.
Функции предохранителей, реле и их размещение могут варьироваться в зависимости от года выпуска Honda HR-V, комплектации электрики и страны поставки. Рекомендуем проверять по руководству к вашему экземпляру.
Расположение блоков предохранителей в салоне

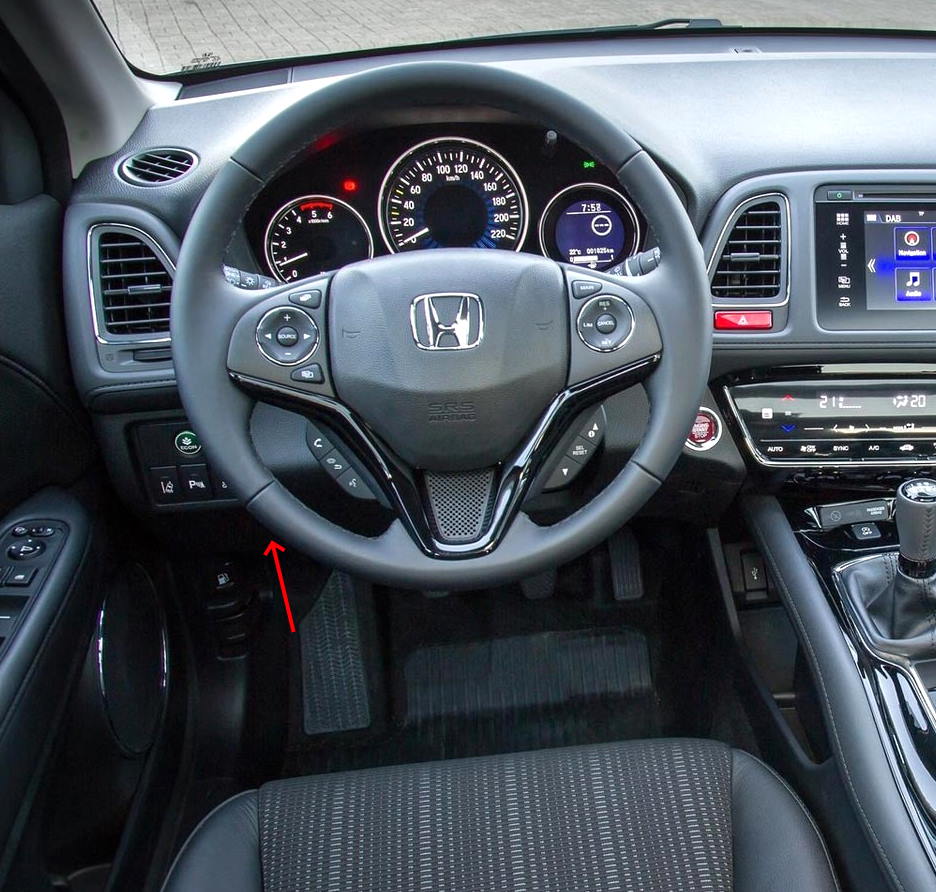

В пассажирском отсеке Honda HR-V 2 поколения размещены два блока предохранителей и реле — они установлены под торпедо, на стороне водителя, для удобного доступа при диагностике электрических цепей.
Главный блок предохранителей в салоне
Фото — пример расположения
Диаграмма с нумерацией
Детальное назначение предохранителей
| 1 | 20А Замок дверей |
| 2 | — |
| 3 | 10A Smart (опционально) |
| 4 | 15A Разблокировка двери со стороны водителя |
| 5 | 15A Разблокировка двери со стороны пассажира |
| 6 | 10A Разблокировка двери водителя |
| 7 | 10A Блокировка замка двери водителя |
| 8 | 20А Стеклоподъемник водителя |
| 9 | 20А Электро стеклоподъемник пассажира |
| 10 | 20А Задний левый стеклоподъемник |
| 11 | 20А Задний правый стеклоподъемник |
| 12 | 15А Блокировка замка двери со стороны водителя |
| 13 | 15А Блокировка замка двери пассажира |
| 14 | — |
| 15 | 10А Дальний свет правой фары |
| 16 | 7,5A STS (опционально) |
| 17 | 20A Разъем ACC (консоль) для прикуривателя и аксессуаров (дополнительно) |
| 18 | 20A Люк (опционально) |
| 19 | 20A Обогреватель переднего сиденья (дополнительно) |
| 20 | — |
| 21 | — |
| 22 | 15A Омыватель |
| 23 | 10А Задний стеклоочиститель |
| 24 | 7,5А Кондиционер |
| 25 | 7,5А Дневные ходовые огни |
| 26 | 7,5А Стартер |
| 27 | 7,5А АБС/ VSA |
| 28 | 10А SRS |
| 29 | 10A Дальний свет левой фары |
| 30 | 10A ACG |
| 31 | 10A Стеклоподъемник |
| 32 | 15A Топливный насос |
| 33 | 7,5А SRS |
| 34 | 7,5A Приборы |
| 35 | 7,5А Mission SOL |
| 36 | 20А Передний разъем ACC (розетки прикуривателя) |
| 37 | 7,5А ACC |
| 38 | 7,5A Блокировка ключа ACC |
| 39 | 10A Опция |
| 40 | 10А Задний стеклоочиститель |
| 41 | — |
| 42 | — |
Всегда сверяйтесь с официальными схемами предохранителей Honda HR-V для точности.
Вспомогательный блок предохранителей
Этот дополнительный блок расположен ниже основного в салоне Honda HR-V.
Чтобы получить доступ, снимите пластиковую крышку защиты.
Диаграмма блока
Расшифровка предохранителей и реле
| 1 | 70A EPS |
| 1 | 30А (с системой интеллектуального доступа), 50 А (без системы интеллектуального доступа) — IG Главная |
| 1 | 50A Блок предохранителей основной 2 |
| 1 | 40A АБС/VSA Мотор |
| 1 | 30A Блок предохранителей основной 1 |
| 1 | 40A Блок предохранителей основной 3 |
| 2 | 30A Задний обогреватель |
| 2 | 30A Левый электрический стояночный тормоз |
| 2 | 30A IG Main 2 (модели с интеллектуальной системой входа) |
| 2 | 40A Двигатель нагревателя |
| 2 | 30A Правый электрический стояночный тормоз |
| 2 | 30A ABS /VSA FSR |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | 20A AWD |
| 6 | 10А Антиобледенитель стекла |
| 7 | 20А Разъем питания для аксессуаров на задней панели (розетка прикуривателя, опция) |
| 8 | — |
| 9 | 10А Малый внутренний свет |
| 10 | 20А Разъем ACC (консоль) для прикуривателя (дополнительно) |
| 11 | |
| 12 | Не используется (с интеллектуальной системой входа) |
| 7,5А Блокировка ключа ACC (без интеллектуальной системы входа) | |
| 13 | 10А Зеркала с подогревом (опционально) |
| 14 | 7,5А Вентилятор кондиционера SW |
| 15 | Не используется (с интеллектуальной системой входа) |
| 30А Стеклоочиститель (без интеллектуальной системы входа) |
Блоки предохранителей и реле под капотом

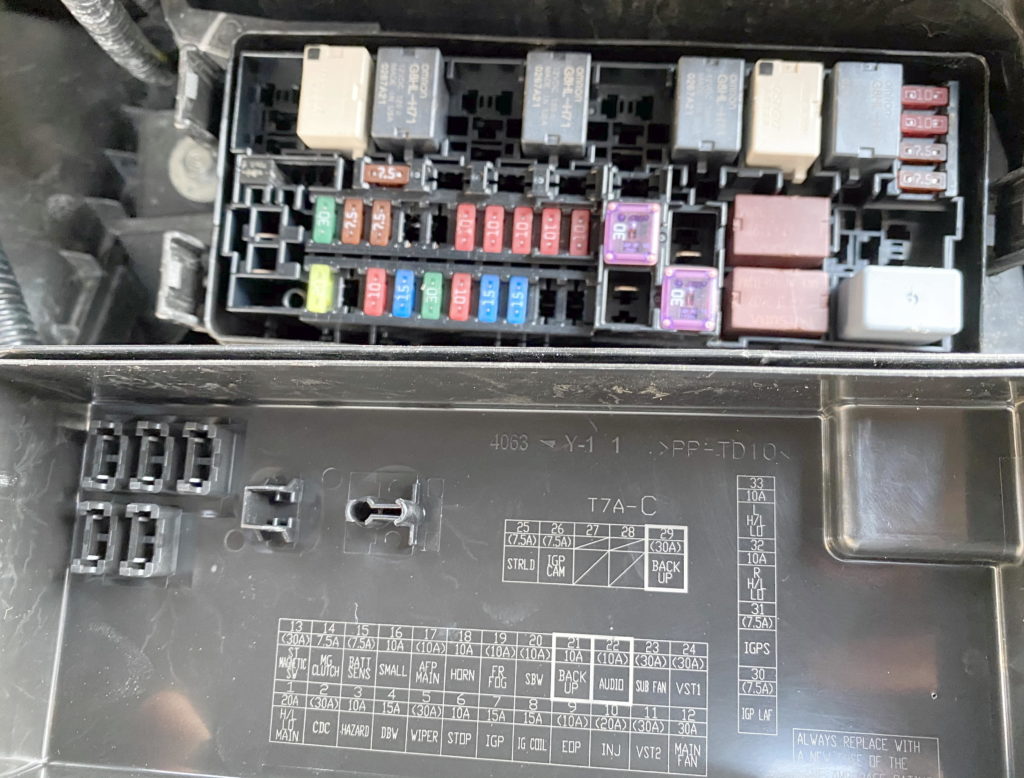

В моторном компартменте Honda HR-V 2G, слева от двигателя, размещены два блока с предохранителями и реле для защиты электрических систем автомобиля.
Основной блок подкапотный
Фото — иллюстрация расположения
Схема расположения
Описание цепей
| 1 | 20А Основной ближний свет фар |
| 2 | 20А Сдвижное сиденье водителя с электроприводом (опция) |
| 3 | 10А Аварийная сигнализация |
| 4 | 15А DBW |
| 5 | 30А Щетки стеклоочистителя |
| 6 | 10А Стоп |
| 7 | 15А IGP |
| 8 | 15А Катушка IG |
| 9 | 10А Дневные ходовые огни (опция) |
| 10 | — |
| 11 | — |
| 12 | 30А Главный вентилятор |
| 13 | 30А Стартер SW |
| 14 | 7,5A Муфта сцепления |
| 15 | 7,5А Датчик батареи |
| 16 | 10А Малый внутренний свет |
| 17 | 20А Откидывающееся сиденье водителя с электроприводом (опция) |
| 18 | 10А Сигнал |
| 19 | 15А Противотуманные фары (опционально) |
| 21 | 15А Свет заднего хода (главный) |
| 22 | 10А Аудио |
| 23 | 30А Дополнительный вентилятор |
| 24 | — |
| 25 | 7,5А STRLD (опция) |
| 26 | 7,5А IGP CAM (опция) |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | 7,5А IGP LAF |
| 31 | 7,5А IGPS |
| 32 | 10А Ближний свет правой фары |
| 33 | 10А Ближний свет левой фары |
Силовой блок с высокомощными предохранителями
Главный силовой блок предохранителей большой мощности (в форме высокоточных плавких вставок) монтируется непосредственно на положительной клемме аккумулятора в Honda HR-V.
Диаграмма блока
Расшифровка вставок
- a — 100A Батарея
- b — 70A RB Main 1
- c — 80A RB Main 2
- d — 70A CAP Main
Вспомогательные реле и элементы
Справа в моторном отсеке Honda HR-V может быть установлен дополнительный блок с реле для управления ключевыми системами, такими как кондиционер и другие функции.
Пример реле
Если у вас есть дополнения по предохранителям, реле или схемам Honda HR-V — оставляйте в комментариях.
