Гибридная модель Honda Grace производилась с 2014 по 2020 год, включая годы 2014, 2015, 2016, 2017, 2018, 2019 и 2020. За этот период автомобиль претерпел несколько модернизаций. В этой статье мы подробно разберем предохранители и реле Honda Grace: схемы расположения блоков, их позиции в автомобиле, а также иллюстрации. Особое внимание уделим предохранителям, отвечающим за прикуриватель и розетки в Honda Grace гибрид.
Расположение и функции предохранителей с реле в Honda Grace могут варьироваться в зависимости от года выпуска, комплектации электроники и рынка сбыта вашего автомобиля.
Блок предохранителей в салоне
Главный блок в салоне
Блок предохранителей салона Honda Grace размещен под приборной панелью со стороны водителя.

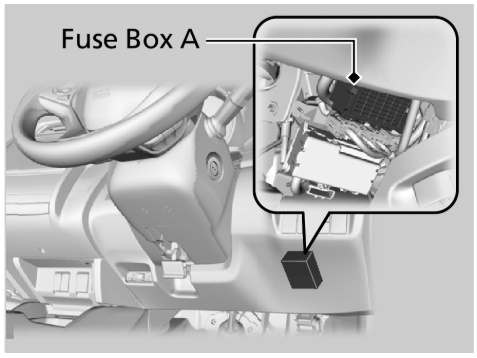

Положение блока в салоне Honda Grace

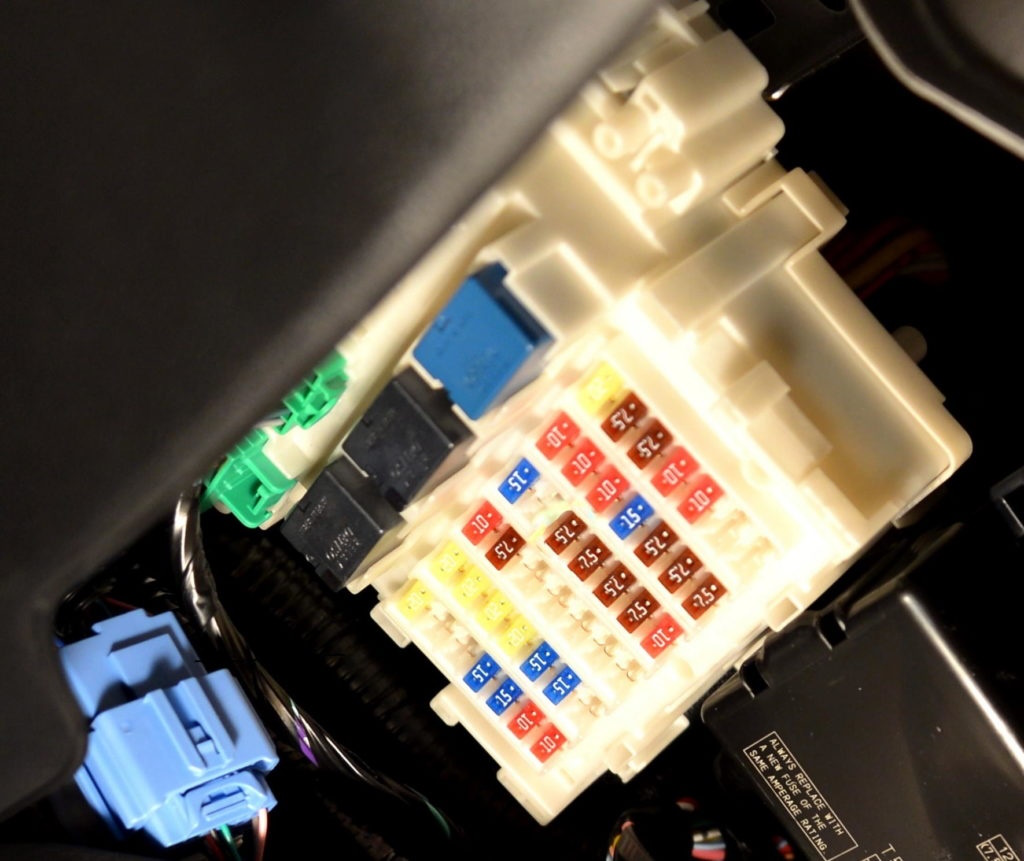

Внешний вид блока предохранителей Honda Grace в салоне выглядит следующим образом.
Проверяйте назначения предохранителей по схемам на крышке блока под панелью приборов в вашей Honda Grace.

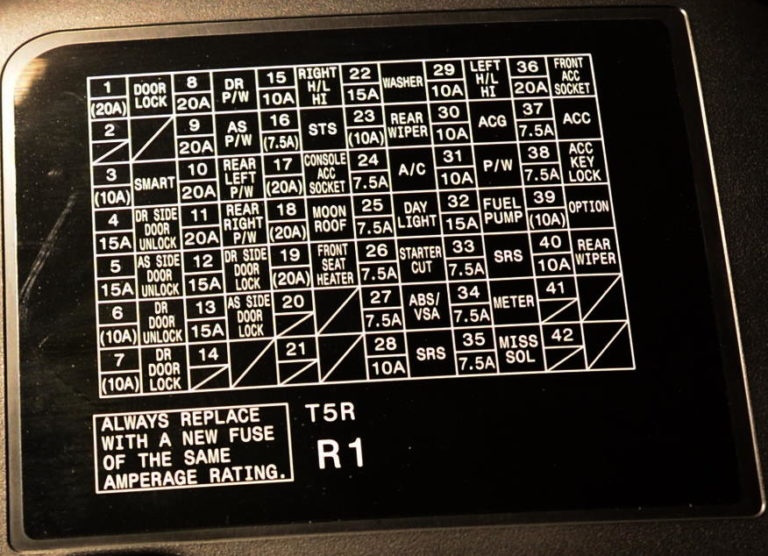

Схема блока предохранителей салона Honda Grace
Расшифровка предохранителей
| 1 | 20A Замок двери |
| 2 | – |
| 3 | 10A Smart (опционально) |
| 4 | 15A Разблокировка двери со стороны водителя |
| 5 | 15A Разблокировка двери со стороны пассажира |
| 6 | 10A Разблокировка двери водителя |
| 7 | 10A Замок двери водителя |
| 8 | 20A Электро стеклоподъемник со стороны водителя |
| 9 | 20A Электро стеклоподъемник со стороны пассажира |
| 10 | 20A Электро стеклоподъемник заднего левого окна |
| 11 | 20A Электро стеклоподъемник заднего правого окна |
| 12 | 15A Замок двери со стороны водителя |
| 13 | 15A Замок двери со стороны пассажира |
| 14 | – |
| 15 | 10A Дальний свет правой фары |
| 16 | 7.5A STS (опционально) |
| 17 | 20A Разъем розетки (консоль) (опционально) |
| 18 | 20A Люк в крыше (опционально) |
| 19 | 20A Подогрев передних сидений (опционально) |
| 20 | – |
| 21 | – |
| 22 | 15A Омыватель |
| 23 | 10A Задний стеклоочиститель |
| 24 | 7.5A Кондиционер |
| 25 | 7.5A Дневные ходовые огни |
| 26 | 7.5A Отключение стартера |
| 27 | 7.5A ABS/VSA |
| 28 | 10A SRS |
| 29 | 10A Дальний свет левой фары |
| 30 | 10A ACG |
| 31 | 10A Электростеклоподъемник |
| 32 | 15A Топливный насос |
| 33 | 7,5 А SRS |
| 34 | 7,5 А Приборы |
| 35 | 7,5 А Mission SOL |
| 36 | 20 А Передний разъем розетки |
| 37 | 7,5 А ACC |
| 38 | 7,5 А Замок с ключом ACC |
| 39 | 10 А Опция |
| 40 | 10 А Задний стеклоочиститель |
| 41 | — |
| 42 | — |
Предохранители №17 и №36 в основном блоке салона Honda Grace обеспечивают питание прикуривателя и розеток.

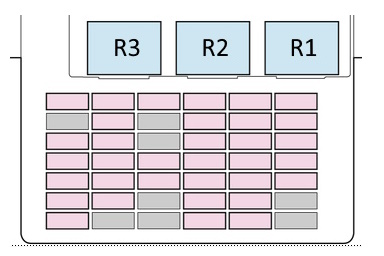

Расположение реле в салоне
Функции реле
| R1 | Главное реле PGM-FI 2 |
| R2 | Реле звукового сигнала |
| R3 | Реле стеклоподъемников |
Вспомогательный блок в салоне
Этот блок в Honda Grace расположен ниже основного блока под панелью.

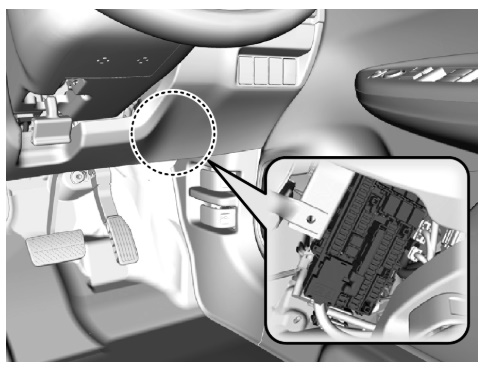

Иллюстрация расположения

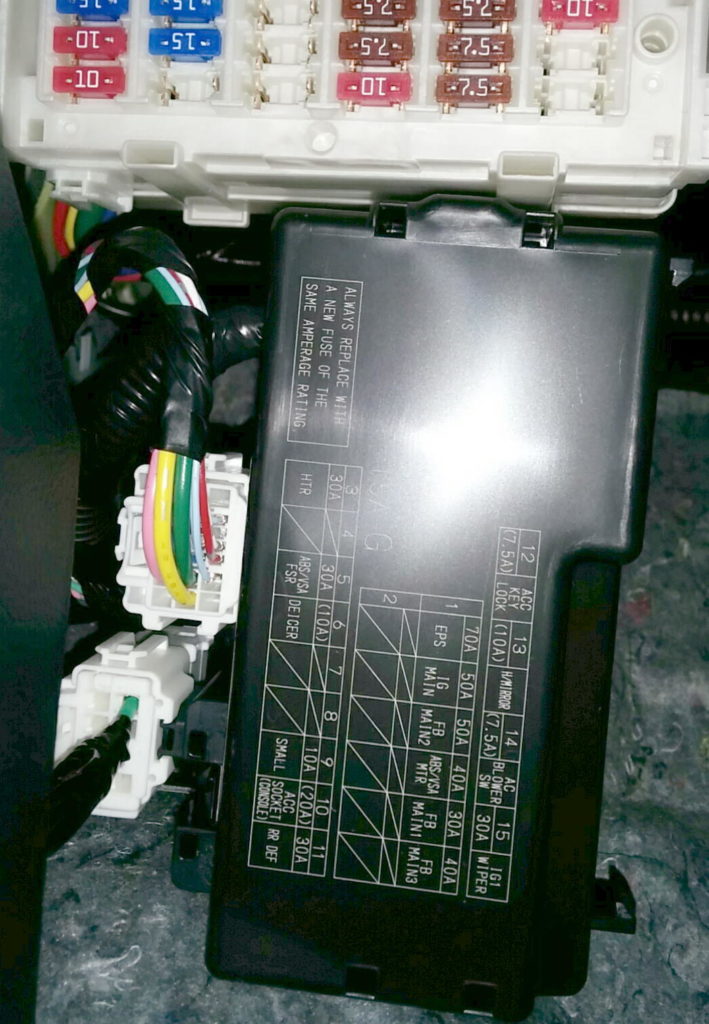

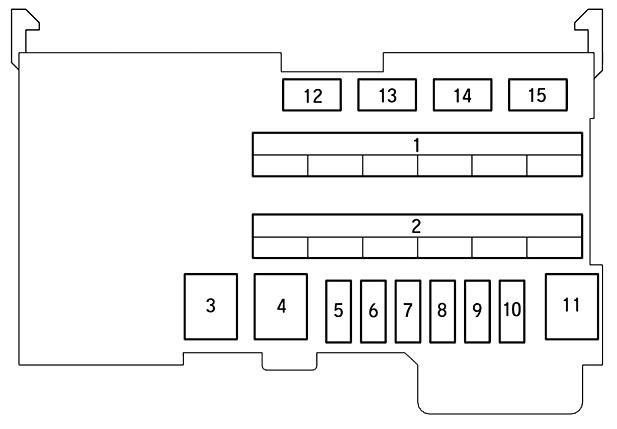

Диаграмма вспомогательного блока Honda Grace
Расшифровка предохранителей вспомогательного блока
| 1 | 70A EPS |
| 1 | 30A (с системой интеллектуального доступа), 50A (без системы интеллектуального доступа) — Главный блок предохранителей IG |
| 1 | 50A Главный блок предохранителей 2 |
| 1 | 40A Двигатель ABS/VSA |
| 1 | 30A Главный блок предохранителей 1 |
| 1 | 40A Главный блок предохранителей 3 |
| 2 | — |
| 2 | — |
| 2 | — |
| 2 | — |
| 2 | — |
| 2 | — |
| 2 | — |
| 3 | 30A Отопитель |
| 4 | 30A Главный блок предохранителей IG 2 (с системой интеллектуального доступа) |
| 5 | 30A ABS/VSA FSR |
| 6 | 10A Размораживатель |
| 7 | — |
| 8 | — |
| 9 | 10A Малый светильник |
| 10 | 20A Разъем ACC (консоль) (опционально) |
| 11 | 30A Задний отопитель |
| 12 | Не используется (с системой интеллектуального входа) |
| 7.5A Замок ACC с ключом (без системы интеллектуального доступа) | |
| 13 | 10A Обогрев зеркал (опционально) |
| 14 | 7.5A Вентилятор кондиционера SW |
| 15 | Не используется (с системой интеллектуального входа) |
| 30A Стеклоочиститель (без системы интеллектуального доступа) |
Подкапотный блок предохранителей Honda Grace

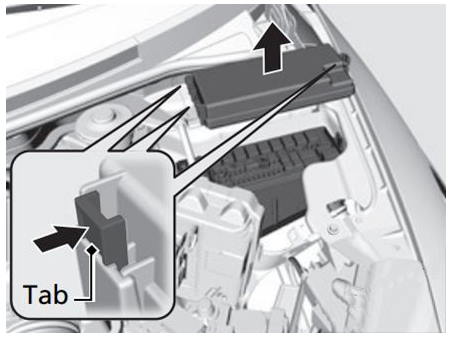

Блок предохранителей и реле в моторном отсеке
В двигательном отсеке Honda Grace слева от аккумулятора находится основной блок с предохранителями и реле для электрооборудования.

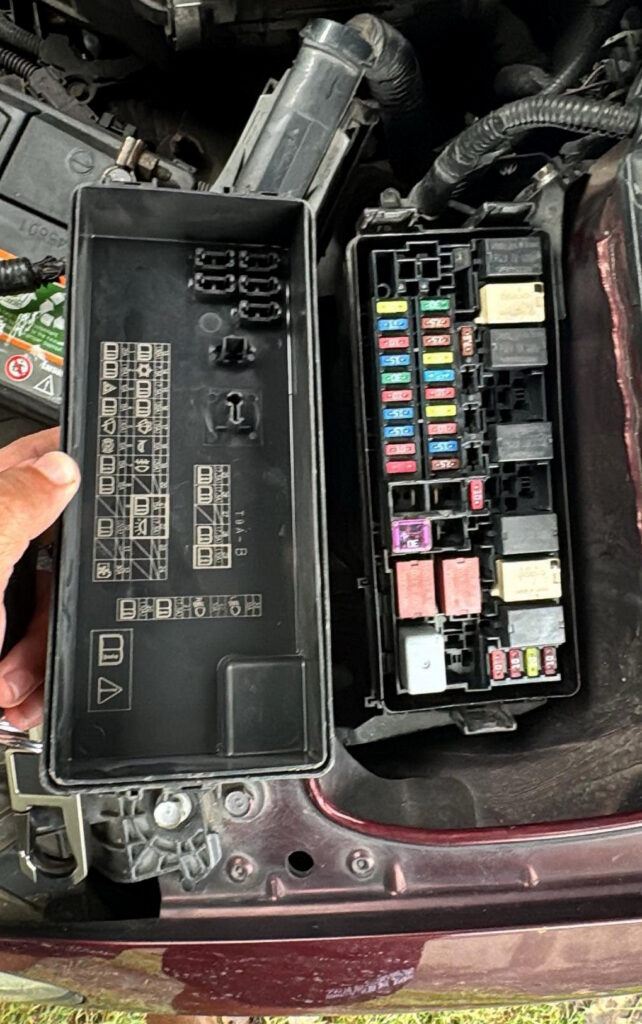

Фото подкапотного блока
Расшифровка предохранителей подкапотного блока Honda Grace
| 1 | 20A Фары ближнего света (основные) |
| 2 | 30A CDC (опционально) |
| 3 | 10A Сигнализация / Аварийная сигнализация |
| 4 | 15A DBW |
| 5 | 30A Стеклоочистители |
| 6 | 10A Стоп-сигнал |
| 7 | 15A IGP |
| 8 | 15A Катушка зажигания |
| 9 | 10A ECP (опционально) |
| 10 | 20A Форсунка |
| 11 | – |
| 12 | 30A Основной вентилятор |
| 13 | 30A Стартерный переключатель |
| 14 | 7.5A Сцепление MG |
| 15 | 7.5A Датчик заряда батареи |
| 16 | – |
| 17 | 7.5A Дневные ходовые огни |
| 18 | 10A Сигнал / Звуковой сигнал |
| 19 | 15A Противотуманные фары (опционально) |
| 21 | 15A Основной задний ход |
| 22 | 7.5A Внутреннее освещение |
| 23 | 30A Дополнительный вентилятор |
| 24 | – |
| 25 | 7.5A Система бесключевого доступа с автоматическим запуском (опционально) |
| 26 | 7.5A ST MG |
| 27 | – |
| 28 | – |
| 29 | 10A Задний фонарь |
| 30 | 10A IGPLAF |
| 31 | 7.5A IGPS |
| 32 | 10A Правая фара ближнего света |
| 33 | 10A Левая фара ближнего света |

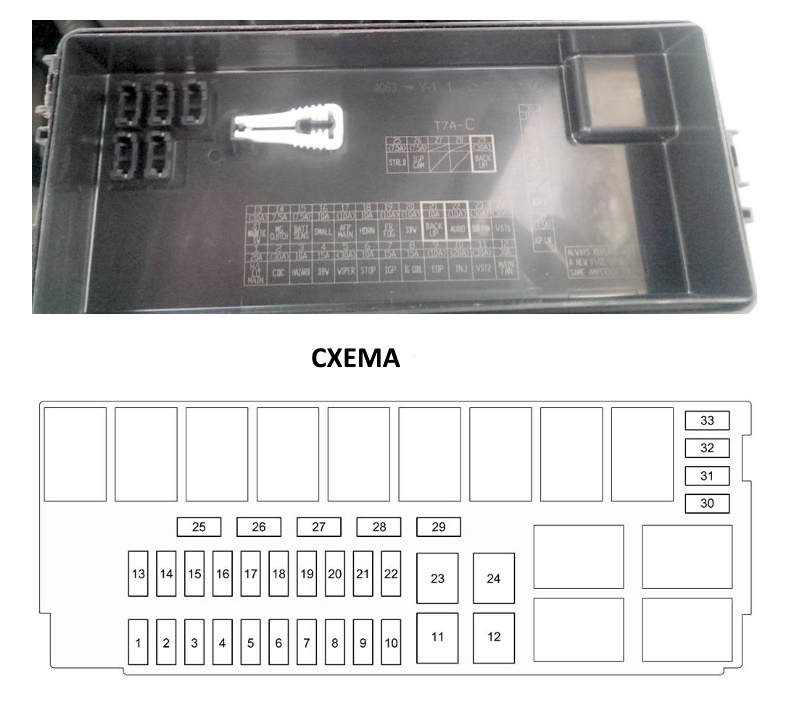

Диаграмма реле подкапотного блока

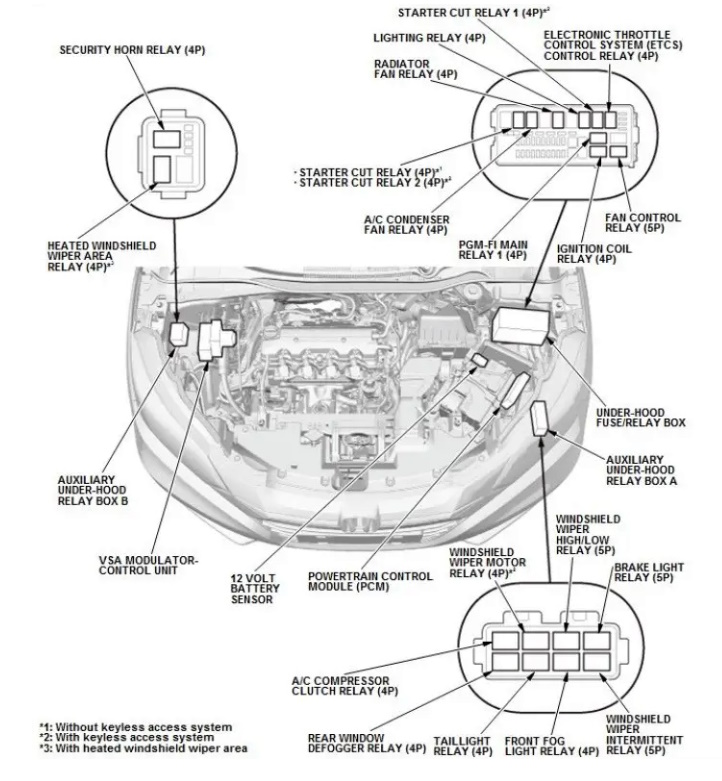

Функции реле под капотом Honda Grace
| Security Horn Relay (4P) | Реле охранного сигнала (сигнализация) |
| Heated Windshield Wiper Area Relay (4P)* | Реле подогрева зоны стеклоочистителей |
| Starter Cut Relay 1 (4P)* | Реле блокировки стартера №1 |
| Starter Cut Relay 2 (4P)* | Реле блокировки стартера №2 |
| Lighting Relay (4P) | Реле наружного освещения |
| Radiator Fan Relay (4P) | Реле вентилятора радиатора |
| A/C Condenser Fan Relay (4P) | Реле вентилятора кондиционера |
| Fan Control Relay (5P) | Реле управления вентиляторами |
| Electronic Throttle Control System (ETCS) Control Relay (4P) | Реле электронной дроссельной заслонки |
| PGM-FI Main Relay 1 (4P) | Главное реле системы впрыска топлива |
| Ignition Coil Relay (4P) | Реле катушек зажигания |
| Brake Light Relay (5P) | Реле стоп-сигналов |
| Windshield Wiper Motor Relay (4P) | Реле электродвигателя стеклоочистителей |
| Windshield Wiper High/Low Relay (5P) | Реле высокой/низкой скорости дворников |
| Windshield Wiper Intermittent Relay (5P) | Реле прерывистого режима дворников |
| Front Fog Light Relay (4P) | Реле передних противотуманных фар |
| Tail Light Relay (4P) | Реле габаритных огней |
| Rear Window Defogger Relay (4P) | Реле обогрева заднего стекла |
| A/C Compressor Clutch Relay (4P) | Реле муфты компрессора кондиционера |
| Under-Hood Fuse/Relay Box | Подкапотный блок предохранителей и реле |
| Auxiliary Under-Hood Relay Box A | Дополнительный блок реле A |
| Auxiliary Under-Hood Relay Box B | Дополнительный блок реле B |
| VSA Modulator Control Unit | Блок управления ABS/VSA |
| Powertrain Control Module (PCM) | Блок управления двигателем и трансмиссией |
| 12V Battery Sensor | Датчик состояния аккумулятора |
Силовые предохранители Honda Grace
Высокотоковые предохранители в Honda Grace гибрид установлены на клемме аккумуляторной батареи для защиты основных цепей.

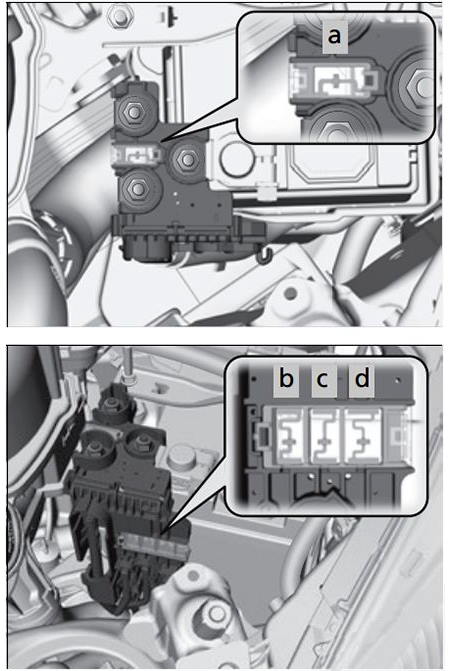

Диаграмма силовых предохранителей
Расшифровка
- a — Батарея 100А
- b — Основной блок RB 1 70А
- c — Основной блок RB 2 80А
- d — Основной конденсатор 70А
Если у вас остались вопросы по предохранителям и реле Honda Grace — пишите в комментариях!
