Honda Freed первого поколения выпускалась с 2008 по 2016 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов, оснащенными 1,5-литровым двигателем. За период производства автомобиль подвергся нескольким обновлениям. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Honda Freed, предоставим схемы и описания, а также выделим предохранитель для прикуривателя и розетки. Полезная информация для владельцев, ищущих замену предохранителей Honda Freed или диагностику электрики.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего Honda Freed. Всегда проверяйте по официальной документации.
Блок предохранителей и реле в салоне
Главный блок предохранителей и реле установлен в нижней части приборной панели, за защитной панелью со стороны водительского сиденья. Это стандартное место для доступа к электрике Honda Freed.
Внешний вид блока предохранителей Honda Freed выглядит примерно так, как показано на фото.
Обязательно сверяйтесь с собственной схемой блока предохранителей или руководством по эксплуатации для точности.

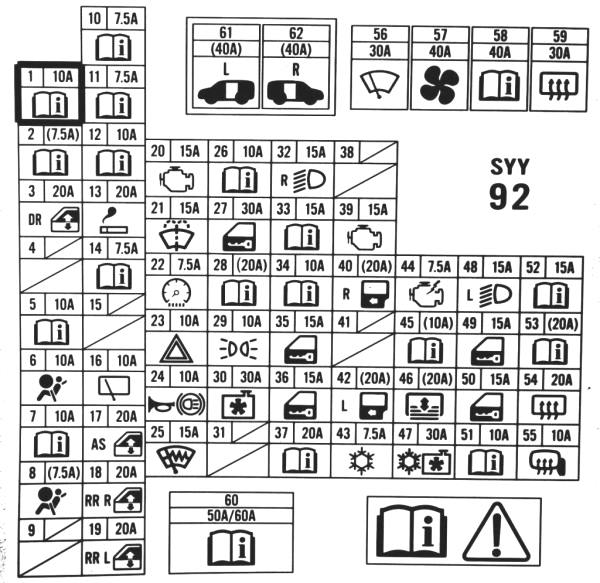

Расположение предохранителей на схеме
Расшифровка предохранителей
| 1 | 10A Иммобилайзер*1, приемник безключевого доступа*14, иммобилайзер/приемник без ключа*13, интеллектуальный ECU*1, ручной запуск двигателя*1, освещение салона, багажник, левый внутренний свет*16, правый салонный свет*16, комбинированный прибор, AVN-блок*9, ТВ-тюнер*9, левый блок раздвижной двери*4, правый блок раздвижной двери*5, правый блок доводчика*6, DLC, MICU |
| 2 | 7,5A ETC*9 |
| 3 | 20A Основной выключатель стеклоподъемников |
| 4 | Резерв |
| 5 | 10A Блок авторегулировки фар*7, переключатель ручной регулировки*8, левый мотор фар*8, правый мотор фар*8, MICU |
| 6 | 10A SRS-блок |
| 7 | 10A PGM-FI ECU |
| 8 | 7,5A SRS-блок, OPDS-сенсор*15 |
| 9 | 7,5A Грузовой свет (через реле)*18, грузовой прожектор*18 |
| 10 | 7,5A Авто-кондиционер, моторы воздуха, выключатель A/C*10, задний обогрев/зеркала*11, зеркальный выключатель, компрессор A/C, конденсор, радиатор, задний нагреватель, вентилятор, опциональная муфта |
| 11 | 7,5A VSA-модулятор, рулевой датчик, EPS-блок |
| 12 | 10A PGM-FI ECU (через тормознойスイッチ)*19, расходомер воздуха/температуры, purge SOL.V., вторичный O2, генератор |
| 13 | 20A Аксессуарный разъем (прикуриватель и розетка) |
| 14 | 7,5A Блокировка замка, Smart ECU*1, AVN*9, ТВ*9, MICU, доп. коннектор, ETC*9 |
| 15 | Резерв |
| 16 | 10A Задний дворник мотор |
| 17 | 20A Главный выключатель окон, моторы стеклоподъемников |
| 18 | 20A Главный выключатель, правый задний стеклоподъемник |
| 19 | 20A Главный выключатель, левый задний стеклоподъемник |
| 20 | 15A Иммобилайзер*1, Smart ECU*1, PGM-FI, топливный насос (через реле PGM-FI 2), иммобилайзер/ключ*13 |
| 21 | 15A MICU |
| 22 | 7,5A MICU, ELD, приборка, соленоид АКПП, ключ-приемник*14, левая/правая раздвижная дверь*4,5 |
| 23 | 10A Аварийка, MICU |
| 24 | 10A Правый/левый стоп, верхний стоп, PGM-FI (тормоз), клаксон (реле)*3, клаксон-реле*3, MICU |
| 25 | 15A Передние стекла с обогревом*12, VSA OFF (реле обогрева), реле обогрева |
| 26 | 10A LAF-датчик (реле LAF), LAF-реле |
| 27 | 30A MICU |
| 28 | 20A MICU |
| 29 | 10A MICU |
| 30 | 30A Радиаторный вентилятор (реле радиатора) |
| 31 | Резерв |
| 32 | 10A Правая фара (LO)*8 |
| 15A Правая разрядка*7 | |
| 33 | 15A Катушки зажигания 1-4, реле зажигания |
| 34 | 10A Левая фара (LO)*8 |
| 10A Левая COMP фара*7 | |
| 35 | 15A Дверной замок, левая раздвижная, топливная крышка |
| 36 | 15A Дверь водителя, правая раздвижная, багажник*2 |
| 37 | 20A VSA-модулятор |
| 38 | Резерв |
| 39 | 15A Датчик коленвала/ВМТ, форсунки 1-4, PGM-FI, главных реле PGM-FI (1,2), DBW-реле |
| 40 | 20A Правая раздвижная дверь*5, правый доводчик*6 |
| 41 | Резерв |
| 42 | 20A Левая раздвижная дверь*4 |
| 43 | 7,5A Компрессорная муфта (реле A/C) |
| 44 | 10A Стартер-отсечка (ST CUT) |
| 45 | 10A Багажник-замок (реле багажника)*1, реле багажника*1 |
| 46 | 20A Люк Skyroof мотор*16 |
| 47 | 30A Конденсорный вентилятор (реле конденсора) |
| 48 | 10A Левая фара (HI)*8 |
| 15A Левая разрядка*7 | |
| 49 | 15A Дверной замок, левая раздвижная, топливная крышка |
| 50 | 15A Дверь водителя, правая раздвижная, багажник*2 |
| 51 | 10A Правая фара (HI)*8 |
| 10A Правая COMP*7 | |
| 52 | 15A PGM-FI (DBW-реле) |
| 53 | Резерв |
| 54 | 20A Задний дефростер |
| 55 | 10A Правый/левый зеркальный нагрев*11 |
| 56 | 30A MICU |
| 57 | 40A Вентилятор (реле вентилятора) |
| 58 | 40A VSA-модулятор |
| 59 | 30A Предохранители 54/55, задний антифриз (реле) |
| 60 | 50A Зажигание |
| 60A Держатель предохранителя |
*1: С Honda Smart Key
*2: Без Honda Smart Key
*3: С сигнализацией
*4: С левой раздвижной дверью
*5: С обеими раздвижными дверями
*6: С левой power-дверью и доводчиком
*7: С ксеноном
*8: Без ксенона
*9: С навигацией
*10: Без A/C
*11: С подогревом зеркал
*12: С обогревом лобового
*13: Без Smart Key, с иммобилайзером
*14: Без Smart Key, без иммобилайзера
*15: С боковыми SRS
*16: С люком
*17: Без люка
*18: С грузовыми лампами
*19: С круизом
Предохранитель №13 на 20A отвечает за прикуриватель в Honda Freed. Если розетка не работает, проверьте его первым.
Расположение реле в блоке
- R1: Реле стеклоподъемников
- R2: Реле вентилятора отопителя
- R3: Реле лямбда-зонда
- R4: Реле освещения №1
- R5: Реле зажигания
- R6: Реле ECU №1
- R7: Реле DBW
- R8: Реле заднего обогрева
- R9: Реле освещения №2
- R10: Реле стартера
- R11: Реле ECU №2 (бензонасос)
Блок силовых предохранителей под капотом
Дополнительный блок с мощными предохранителями размещен на положительной клемме аккумулятора. Это ключевой элемент для высокомощных систем Honda Freed.

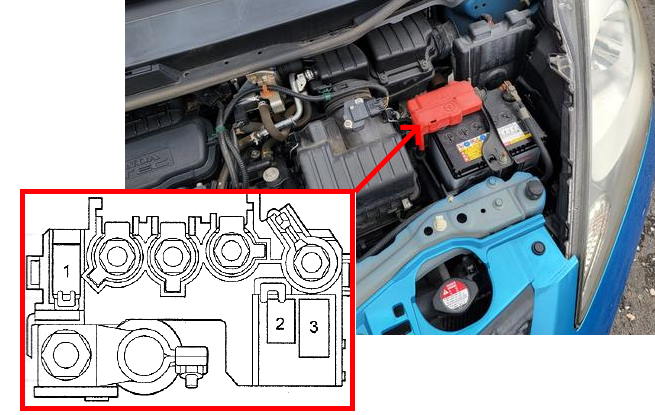

Схема блока
Описание силовых предохранителей
- 100A — Аккумулятор
- 60/70A — Электроусилитель руля (EPS)
- 20A — Гудок, стопы, аварийка
Это все основные блоки предохранителей Honda Freed 1 поколения. Если у вас есть вопросы по замене предохранителей, схемам или электрике — оставляйте комментарии ниже.
