Honda Ferio — это леворульная модификация популярного Honda Civic, производившаяся в период с 1992 по 2000 год под кодами кузовов EK3, EG, EJ. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Honda Ferio EK3, включая замену, распиновку и назначение каждого элемента. Особое внимание уделим предохранителю прикуривателя, чтобы помочь владельцам быстро решить проблемы с электрикой.
Функции предохранителей и реле в Honda Ferio могут варьироваться в зависимости от конкретного года выпуска, комплектации и электрического оборудования вашего автомобиля.
Блок предохранителей в салоне

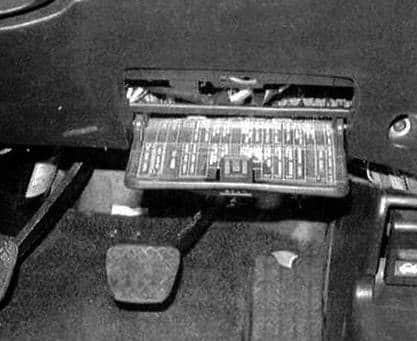

Блок предохранителей внутри салона Honda Ferio расположен в нижней секции торпедо, за защитной панелью, что обеспечивает удобный доступ для диагностики и замены элементов.
Вариант 1
Пример фото
Диаграмма схемы
Расшифровка предохранителей
| 1 | 30A Механизм привода люка в крыше |
| 2 | — |
| 3 | 7,5A ECU, освещение салона, лампа багажника, DLC, дополнительный порт «A» |
| 4 | 20A Мотор правого заднего стеклоподъемника |
| 5 | 20A Мотор правого переднего стеклоподъемника, контроллер стеклоподъемников (del Sol) |
| 20A Левый передний электро стеклоподъемник | |
| 6 | 20A Контроллер центрального замка |
| 7 | 20A Левый задний мотор стеклоподъемника, контроллер электро стеклоподъемников |
| 8 | 20A Переключатель/мотор левого переднего стеклоподъемника, контроллер стеклоподъемников |
| 20A Мотор правого переднего стеклоподъемника | |
| 9 | 10A Правая фара дальнего света, резистор DRL |
| 10 | 10A Левая фара дальнего света, индикатор дальнего света, резистор дневных огней |
| 11 | 10A Дополнительное реле освещения |
| 12 | 15A PGM-FI, альтерпатор, круиз-контроль, панель приборов, ELD, датчик VSS |
| 13 | 7,5A Электрозеркала, ABS, нагреватель воздуха, реле вентиляторов, обогрев заднего стекла |
| 14 | 20A Реле люка, моторы омывателей, ECU, моторы стеклоочистителей, реле стеклоподъемников |
| 15 | 10A Часы, датчики, аварийник, задние фонари, центральный замок, ECU, индикатор люка, соленоид ПТК, селектор АКПП, главный выключатель |
| 16 | 7,5A Контроллер DRL, порт «C» |
| 17 | 10A Контроллер DRL, порт «B» |
| 18 | 7,5A PGM-FI, ECU, ECM |
| 19 | 10A Подсветка приборов, габариты, задние огни, номерной знак, консоль, порт «D» |
| 20 | — |
| 21 | 10A Правая фара ближнего света, выключатель доп. света (del Sol) |
| 22 | 10A Левая фара ближнего света |
| 23 | 15A Аудиосистема, прикуриватель, порт «E» |
| 24 | 15A PGM-FI, генератор, круиз, приборы, SRS, VSS |
| 25 | |
| Реле | |
| R1 | Power Window |
| R2 | Стеклоподъемник кроме ’94–’95: Указатель поворота |
Предохранитель прикуривателя в этом варианте — номер 23 на 15A.
Вариант 2
Изображение блока
Диаграмма
Распиновка
| 1 | 20A Электропривод сидений (долговременное перемещение, высота) |
| 2 | 20A Электропривод сидений (наклон), обогрев сидений |
| 3 | 10A Задний стеклоочиститель, иммобилайзер |
| 4 | 10A Правая фара дальний свет, DRL, ICU |
| 5 | 10A Левая фара дальний свет, DRL |
| 6 | Иммобилайзер |
| 30A Контроллер омывателя фар | |
| 7 | 20A Левый задний стеклоподъемник |
| 8 | 20A Правый задний стеклоподъемник |
| 9 | 15A ’98-’00 (кроме GX): Катушка зажигания |
| 10 | 20A Стеклоподъемник пассажира |
| 11 | 20A Стеклоподъемник водителя |
| 12 | 7,5A Аварийная сигнализация |
| 13 | 15A Реле PGM-FI, топливный насос, SRS |
| 14 | 7,5A Аудио (’96-’98), круиз, центральный замок (’99-’00), keyless (’99-’00) |
| 15 | 7,5A ELD, приборы, TCM (’96-’98 CVT), PGM-FI, VSS, иммобилайзер |
| 16 | 7,5A Обогрев заднего стекла (’96-’98), ABS, зеркала (’99-’00) |
| 17 | 7,5A Зеркала (’96-’98), дроссель, панель обогрева, вентиляторы, реле подогрева сидений, контроллер зеркал |
| 18 | 7,5A DRL, ICU |
| 19 | 7,5A Задний ход, контроллер замков |
| 20 | 7,5A DRL, задний туман |
| 21 | 10A Правая фара ближний свет |
| 22 | 10A Левая фара ближний свет |
| 23 | 10A SRS |
| 24 | 7,5A Реле стеклоподъемников, люк, корректор фар, омыватель |
| 25 | 7,5A ICU, блокировка селектора, приборы |
| 26 | 20A Передний стеклоочиститель и омыватель |
| 27 | 10A ’96-’98: Прикуриватель |
| 15A ’99-’00: Прикуриватель | |
| 28 | 10A ’96-’97: Аудиосистема |
| 15A ’98: Аудиосистема | |
| 10A ’99-’00: Аудиосистема | |
| 29 | 7,5A Задний туман, ICU |
| 30 | 7,5A Подсветка приборов |
| 31 | 7,5A Реле PGM-FI, PCM/ECM, ICU |
| 32 | 7,5A Габариты, номерной знак |
| 33 | 7,5A Контроллер замков, селектор АКПП, соленоид ключа, выключатель фар |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Поворотники / аварийка |
В этом варианте предохранитель прикуривателя — номер 27 (10A или 15A в зависимости от года).
Блок под капотом
В моторном отсеке Honda Ferio, справа, размещены два блока с предохранителями и реле, удобные для обслуживания электрики двигателя и систем охлаждения.
Диаграмма расположения
Расшифровка
- Блок ABS предохранителей
- Основной блок предохранителей и реле
Здесь мы детально разберем основной блок с предохранителями и реле для Honda Ferio.
Вариант 1
Фото блока
Всегда проверяйте функции по схемам на крышке блока предохранителей.
Схема
Назначение элементов
| 31 | 15A Главное реле PGM-FI |
| 32 | 7,5A ECM, часы, аудиосистема |
| 33 | 15A Реле вентилятора радиатора |
| 34 | 30A Обогрев заднего стекла |
| 15A Обогрев заднего стекла | |
| 35 | 20A Вентилятор конденсатора, компрессор А/С |
| 36 | 50A Питание предохранителей 1, 3, 6, стеклоподъемники, порт «A» |
| 37 | 30A Мотор вентилятора |
| 38 | — |
| 39 | 50A Замок зажигания (BAT) |
| 40 | 40A Комбинированный свет, предохранитель 17 |
| 41 | 80A Основной предохранитель питания |
| 42 | 20A Гудок, стопы, соленоид ключа |
| 15A Гудок, стопы, соленоид ключа | |
| 43 | 10A Поворотники, реле аварийки |
| 44 | — |
| 45 | — |
| 46 | — |
| Реле | |
| R1 | Вентилятор радиатора |
| R2 | Мотор вентилятора |
| R3 | Обогрев заднего стекла |
Вариант 2
Схема на крышке
Фото
Диаграмма
Расшифровка
| 41 | 80/100A Главный предохранитель |
| 42 | 40A Замок зажигания (BAT) |
| 43 | 7,5A Освещение салона, DLC |
| 44 | 20A GX: Реле PGM-FI, реле форсунок |
| 15A кроме GX: Реле PGM-FI, реле форсунок | |
| 45 | — |
| 46 | 40A Стеклоподъемники (реле) |
| 47 | 7,5A Аудио, часы, PCM (VBU), TCM (’96-’98), панель обогрева, антенна, контроллер зеркал |
| 48 | 30A Освещение, предохранитель 33 |
| 49 | — |
| 50 | 30A Обогрев заднего стекла (реле) |
| 51 | 20A Центральный замок (’99-’00), keyless (’99-’00), люк |
| 52 | 15A Гудок, стоп-сигналы |
| 53 | 10A Аварийка, реле поворотников |
| 54 | 40A Иммобилайзер |
| 55 | 40A Обогреватель (реле) |
| 56 | 20A Вентилятор А/С (реле), компрессор А/С (реле) |
| 57 | 20A Вентилятор охлаждения (реле) |
| Реле | |
| R1 | Вентилятор кондиционера |
| R2 | Компрессор кондиционера |
| R3 | Вентилятор охлаждения |
| R4 | Обогреватель |
Если у вас есть идеи по улучшению этой статьи о предохранителях Honda Ferio — делитесь в комментариях.
