Honda CR-Z производился с 2010 по 2017 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. За период выпуска автомобиль прошел обновления и рестайлинг. В этой статье вы найдете подробное руководство по предохранителям и реле Honda CR-Z, включая схемы блоков предохранителей, их расположение в автомобиле, фотографии и примеры. Особое внимание уделим предохранителю для прикуривателя и розетки, а также ключевым словам вроде «замена предохранителей Honda CR-Z», «схема реле CR-Z» и «диагностика электрики Honda CR-Z».
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Honda CR-Z и комплектации электрической системы вашего автомобиля.
Блоки предохранителей в салоне Honda CR-Z
Местоположение блоков

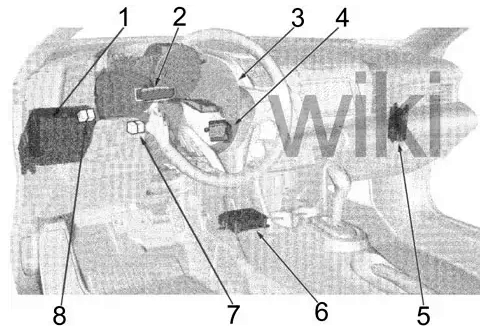

Схема расположения блоков управления и предохранителей в салоне
Описание компонентов
- Основной блок предохранителей и реле Honda CR-Z
- Модуль контроля давления в шинах (TPMS)
- Приборная панель
- Контроллер иммобилайзера
- Блок HandsFreeLink
- Реле левого противотуманного фонаря / Реле звукового сигнала
- Реле замка багажника / Реле разблокировки двери водителя
Главный блок предохранителей и реле в салоне

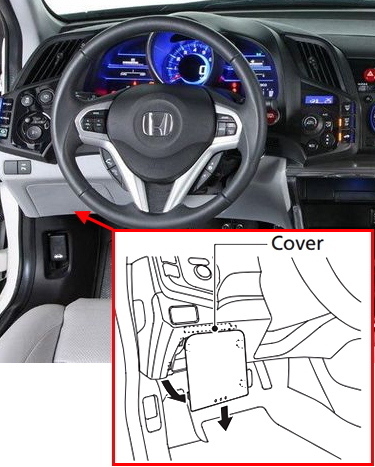

Чтобы получить доступ к блоку предохранителей Honda CR-Z, снимите защитную панель.

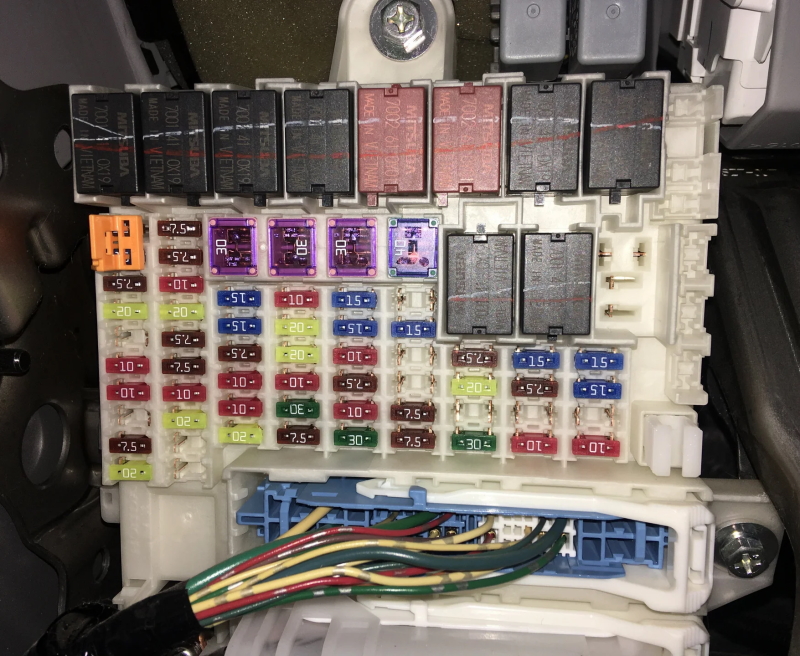

Блок предохранителей в салоне Honda CR-Z выглядит следующим образом.

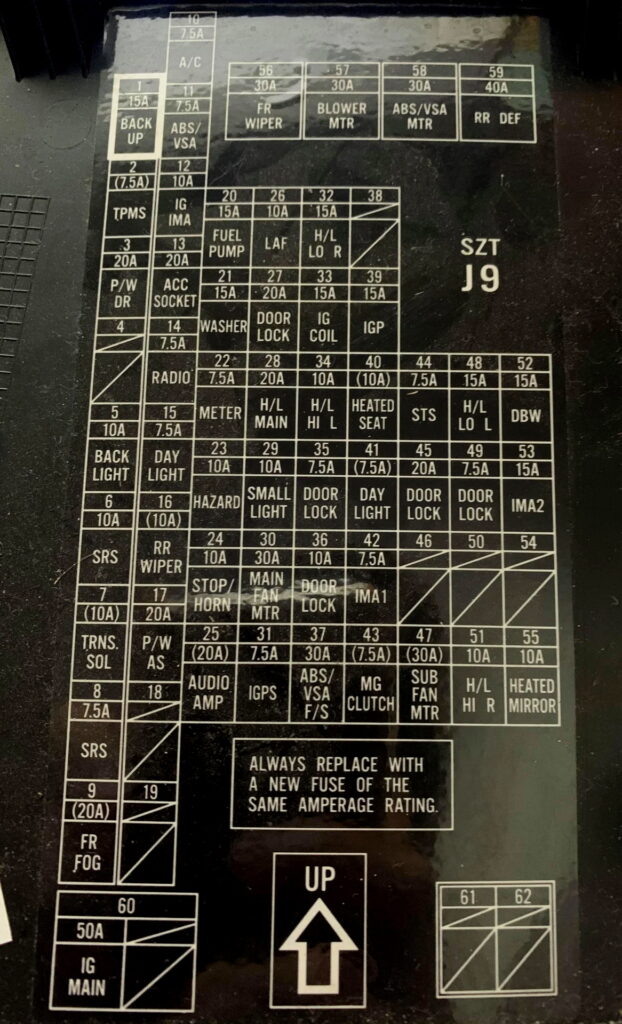

Проверьте назначение предохранителей по схеме на внутренней стороне крышки блока в вашем Honda CR-Z.

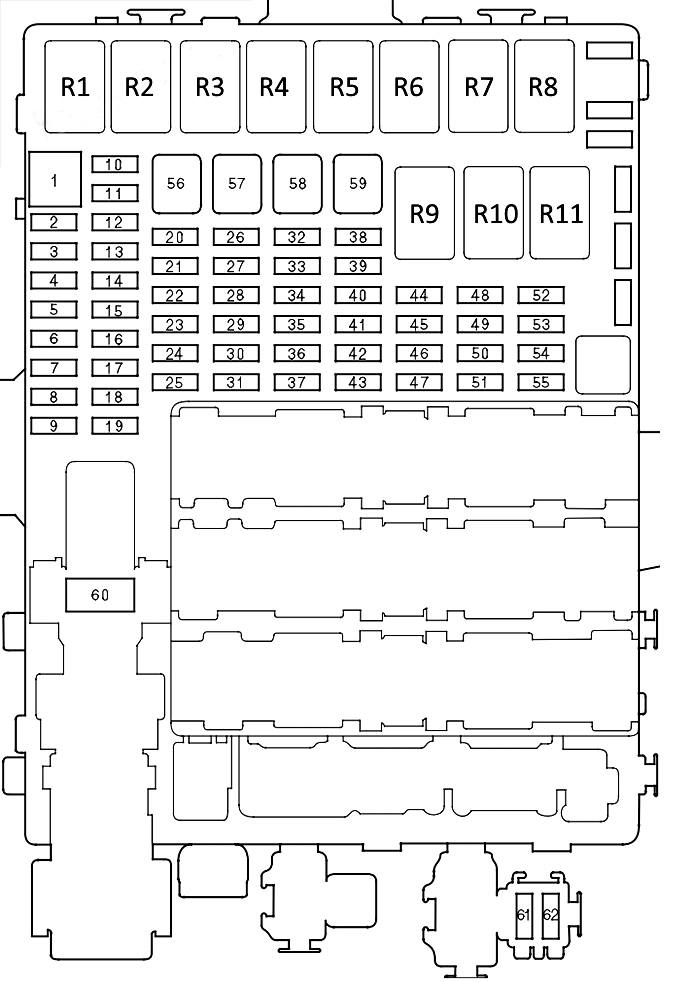

Диаграмма предохранителей в салоне
| № | Описание |
|---|---|
| 1 | 15 А: Освещение салона, аудиосистема, освещение багажного отсека, диагностический разъем (DLC), подсветка зеркал в солнцезащитных козырьках, лампы в дверях, комбинация приборов, блок управления иммобилайзером, HandsFreeLink, блок кузовной электроники (MICU), блок управления силовой установкой (MCM) |
| 2 | 7.5 А: Система контроля давления в шинах (TPMS) |
| 3 | 20 А: Стеклоподъемники |
| 4 | — |
| 5 | 10 А: Аудиосистема, навигация, лампы заднего хода, выключатель ламп заднего хода (M/T), блок управления двигателем — ECM (M/T), датчик диапазона трансмиссии (CVT), блок кузовной электроники (MICU) |
| 6 | 10 А: Блок управления подушками безопасности |
| 7 | 10 А: A/T: Блок управления двигателем — PCM (VBSOL) |
| 8 | 7.5 А: Блок управления подушками безопасности, система определения занятости сиденья переднего пассажира (ODS), индикатор отключенной подушки безопасности переднего пассажира |
| 9 | 20 А: Реле противотуманного света |
| 10 | 7.5 А: Реле муфты компрессора кондиционера, реле отопителя, блок управления климат-контролем, реле подогрева передних сидений, реле управления вентилятором системы охлаждения (диод B), электропривод зеркал, реле обогрева заднего стекла, система рециркуляции воздуха, индикаторы подогрева сидений |
| 11 | 7.5 А: Блок управления усилителем рулевого управления (EPS), система курсовой стабилизации (VSA) (насос), датчик угловой скорости |
| 12 | 10 А: Датчик положения педали тормоза, DCDC преобразователь, система улавливания паров бензина (EVAP), соленоид блокировки задней передачи (M/T), датчик массового расхода воздуха (MAF), вторичный подогреваемый датчик кислорода (HO2S) |
| 13 | 20 А: Розетка, Прикуриватель |
| 14 | 7.5 А: Аудиосистема, навигация, соленоид блокировки ключа зажигания, HandsFreeLink, блок кузовной электроники (MICU) |
| 15 | 7.5 А: Дневные ходовые огни (DRL) |
| 16 | 10 А: Задний стеклоочиститель |
| 17 | 20 А: Стеклоподъемник пассажира |
| 18 | — |
| 19 | — |
| 20 | 15 А: Блок управления иммобилайзером, блок управления двигателем (ECM/PCM) |
| 21 | 15 А: Омыватель стекла, блок кузовной электроники (MICU) |
| 22 | 7.5 А: Датчик электрической нагрузки (ELD), комбинация приборов, блок управления силовой установкой (MCM), соленоид блокировки селектора (CVT), система контроля давления в шинах (TPMS) |
| 23 | 10 А: Аварийная сигнализация, блок кузовной электроники (MICU) |
| 24 | 10 А: Датчик положения педали тормоза, лампы стоп-сигнала, дополнительный стоп-сигнал, блок кузовной электроники (MICU), блок управления двигателем (ECM/PCM), звуковой сигнал (низкий тон), реле звукового сигнала |
| 25 | 20 А: Усилитель аудиосистемы |
| 26 | 10 А: Датчик соотношения воздух/топливо (A/F), реле датчика соотношения воздух/топливо (A/F), предохранитель: № 31 (7.5 A) |
| 27 | 20 А: Центральный замок, блок кузовной электроники (MICU) |
| 28 | 20 А: Фары, блок кузовной электроники (MICU) |
| 29 | 10 А: Габаритные огни, блок кузовной электроники (MICU) |
| 30 | 30 А: Вентилятор системы охлаждения (реле вентилятора системы охлаждения) |
| 31 | 7.5 А: Датчик уровня масла в двигателе, реле вентилятора кондиционера (диод A) |
| 32 | 10 А: Правая фара (ближний свет) / 15 А Xenon: Блок управления правой фарой |
| 33 | 15 А: Реле катушек зажигания, катушки зажигания |
| 34 | 10 А: Левая фара (ближний свет) / 10 А Xenon: Левая фара (дальний свет) |
| 35 | 7.5 А: Блокировка замка пассажирской двери |
| 36 | 10 А: Блокировка замка водительской двери |
| 37 | 30 А: Система курсовой стабилизации (VSA) |
| 38 | — |
| 39 | 15 А: Датчик положения коленчатого вала (CKP), датчик положения распредвала (CMP), реле дроссельной заслонки (ETCS), форсунки, блок управления двигателем — ECM/PCM (IGP), реле №1 блока управления двигателем, реле №2 блока управления двигателем (топливный насос) |
| 40 | 10 А: Подогрев сидений |
| 41 | — |
| 42 | 7.5 А: Блок управления силовой установкой (MCM), реле MCM №1, реле MCM №2 |
| 43 | 7.5 А: Компрессор кондиционера (реле муфты компрессора кондиционера) |
| 44 | 7.5 А: Реле стартера, блок управления двигателем — PCM (STS) |
| 45 | 7.5 А: Замок крышки багажника |
| 46 | — |
| 47 | 30 А: Вентилятор кондиционера (реле вентилятора кондиционера) |
| 48 | 10 А: Левая фара (дальний свет) / 15 А Xenon: Блок управления левой фарой |
| 49 | 7.5 А: Блокировка замка двери пассажира |
| 50 | — |
| 51 | 10 А: Правая фара (дальний свет) |
| 52 | 15 А: Реле дроссельной заслонки (ETCS), блок управления двигателем — ECM/PCM (IG1 ETCS) |
| 53 | 15 А: Интеллектуальный блок питания (IPU), модуль инвертора двигателя (MPI) |
| 54 | — |
| 55 | 10 А: Обогрев зеркал |
| 56 | 30 А: Передний стеклоочиститель, блок кузовной электроники (MICU) |
| 57 | 30 А: Отопитель (реле отопителя) |
| 58 | 30 А: Система курсовой стабилизации (VSA) |
| 59 | 30 А (без подогрева зеркал): Обогрев заднего стекла / 40 А: Обогрев заднего стекла, предохранитель: №55 (10 A) |
| 60 | 50 А: Замок зажигания |
| R1 | Реле: Стеклоподъемники |
| R2 | Реле: Отопитель |
| R3 | Реле: Датчик соотношения воздух/топливо (A/F) |
| R4 | Реле: Освещение №1 |
| R5 | Реле: Катушки зажигания |
| R6 | Реле: Блок управления двигателем |
| R7 | Реле: Дроссельная заслонка (ETCS) |
| R8 | Реле: Обогрев заднего стекла |
| R9 | Реле: Освещение №2 |
| R10 | Реле: Стартер |
| R11 | — |
Предохранитель №13 (20А) отвечает за функционирование прикуривателя и розетки в Honda CR-Z — проверьте его при неисправностях.
Блоки предохранителей и реле под капотом Honda CR-Z
Расположение

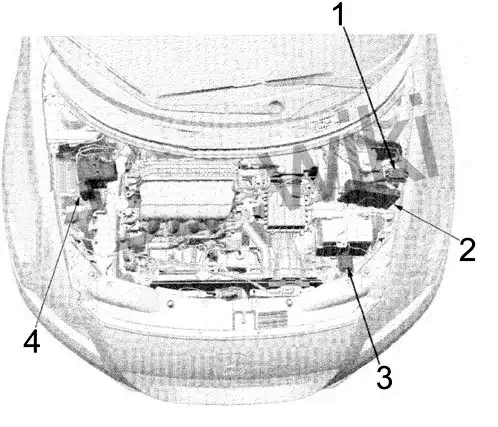

Диаграмма расположения блоков под капотом
Обозначения блоков
- Блок реле №1 Honda CR-Z
- МКПП: Блок управления двигателем (ECM)
CVT: Блок управления двигателем (PCM) - Блок реле №2
- Система курсовой стабилизации (VSA)
Блок реле №1
Схема реле №1
Расшифровка реле
| R1 | Муфта компрессора кондиционера |
| R2 | — |
| R3 | Управление вентилятором системы охлаждения |
| R4 | Топливный насос |
Блок реле №2
Схема блока реле №2
Описание реле в блоке №2
- R1 — Вентилятор кондиционера
- R2 — Вентилятор системы охлаждения
- R3

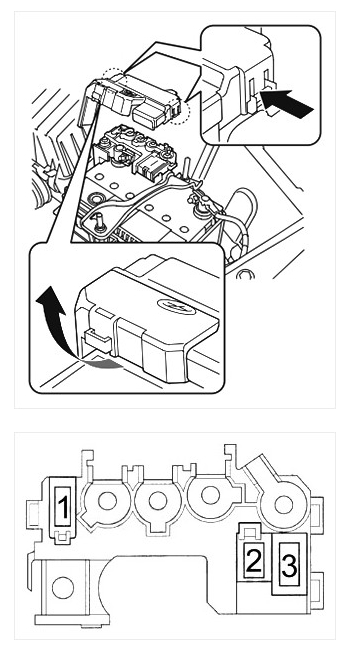

Блок силовых предохранителей Honda CR-Z
Этот блок силовых предохранителей расположен на положительном клемме аккумулятора в Honda CR-Z.
Назначение силовых предохранителей
- 100А — DC-DC преобразователь, реле освещения №1, реле освещения №2, реле стеклоподъемников, предохранители: № 1, 2, 3, 9, 17, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 39, 40, 42, 43, 45, 47, 48, 51, 52, 53, 57, 58, 59, 60
- 70А — Блок управления усилителем рулевого управления (EPS)
- 20А — Предохранители: 23, 24
Если у вас есть идеи по улучшению этого руководства по предохранителям Honda CR-Z, поделитесь в комментариях.
