Шестое поколение Honda CR-V производилось с 2023 по 2029 год, включая модели 2023, 2024, 2025, 2026, 2027, 2028 и 2029 годов выпуска. За этот период кроссовер прошел рестайлинг и обновления. В некоторых рынках известен как Honda Breeze. В этой статье мы подробно разберем предохранители и реле Honda CR-V 6 поколения: расположение блоков, схемы предохранителей Honda CR-V 6, фото блоков, а также укажем предохранитель прикуривателя и розетки.
Расположение и функции предохранителей, реле Honda CR-V 6 могут варьироваться в зависимости от года выпуска, комплектации, электрических опций и рынка (Европа, США, Азия).
Не подходит схема или модель другого поколения?
[Описание Хонда СРВ 5]
[Описание Хонда СРВ 4]
[Описание Хонда СРВ 3]
[Описание Хонда СРВ 2]
[Описание Хонда СРВ 1]
Расположение блока предохранителей в салоне Honda CR-V 6

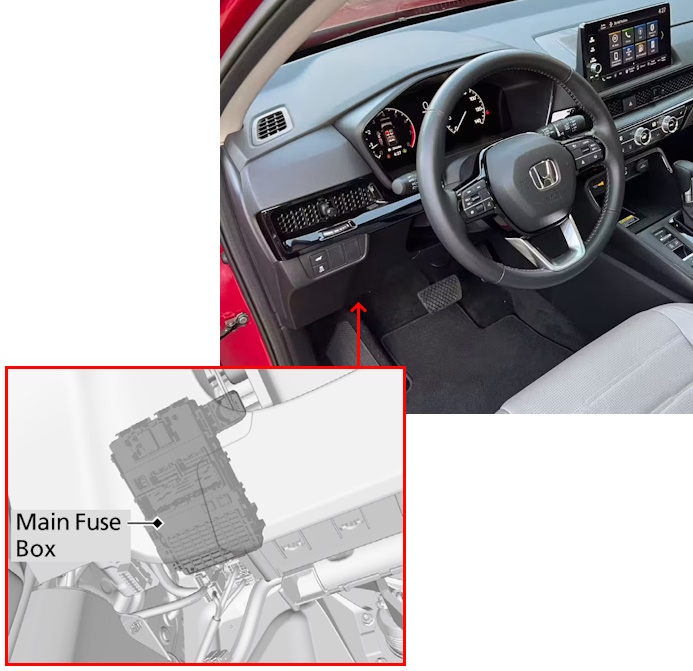

Салонный блок предохранителей и реле Honda CR-V 6 установлен под торпедо, на стороне водителя, за защитной панелью.

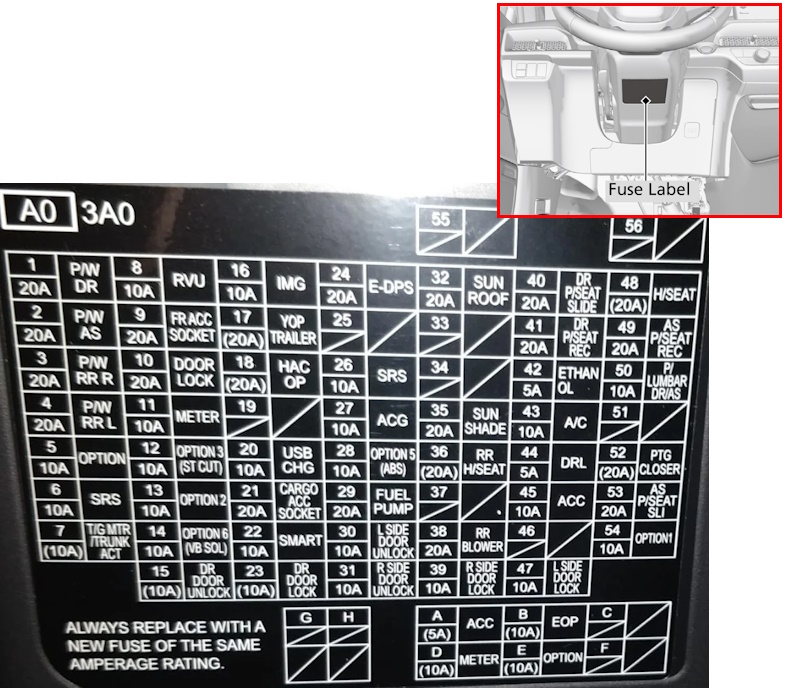

Всегда проверяйте назначение предохранителей по схеме на крышке блока или в руководстве по эксплуатации Honda CR-V 6.

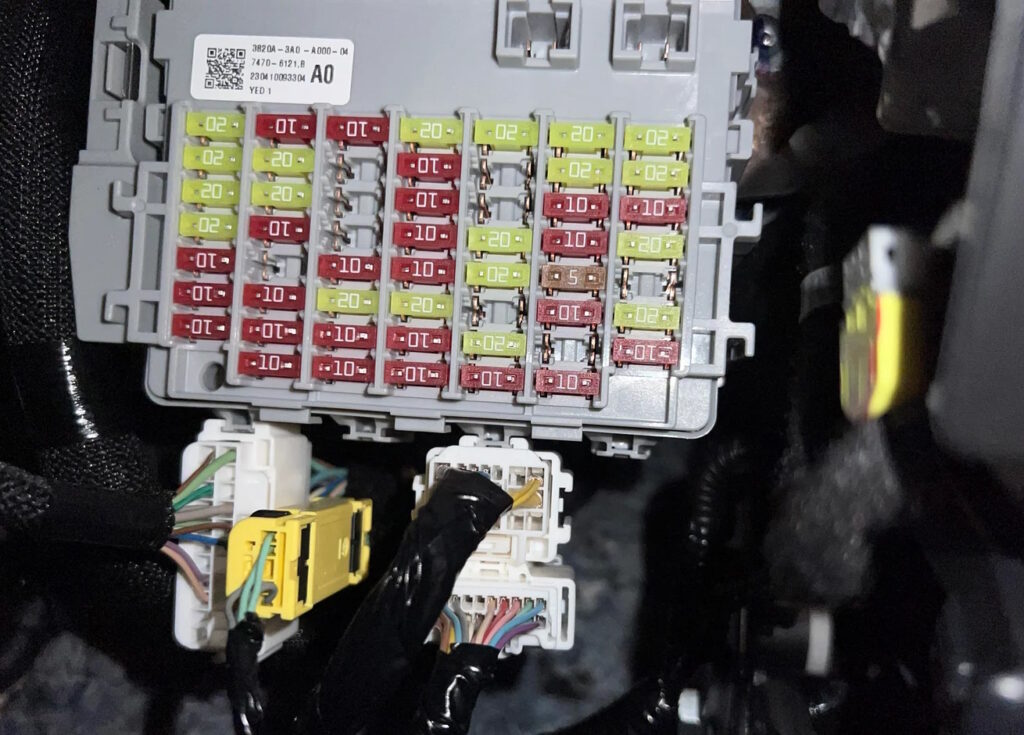

Блок предохранителей в салоне выглядит следующим образом.

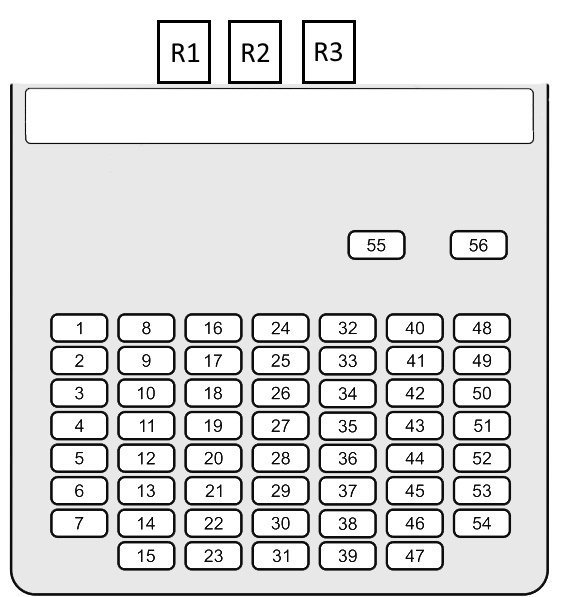

Схема предохранителей салонного блока Honda CR-V 6
Расшифровка схемы предохранителей и реле в салоне
| 1 | 20A P/W DR — Электростеклоподъемник водительской двери |
| 2 | 20A P/W AS — Электростеклоподъемник двери переднего пассажира |
| 3 | 20A P/W RR R — Электростеклоподъемник правой задней двери |
| 4 | 20A P/W RR L — Электростеклоподъемник левой задней двери |
| 5 | 10A OPTION — Опции и дополнительное оборудование (зависит от комплектации Honda CR-V 6) |
| 6 | 10A SRS — Подсистема пассивной безопасности (SRS, подушки) |
| 7 | 10A T/G MTR / TRUNK ACT — Привод мотор-хетча / электропривод багажника |
| 8 | 10A RVU — Задний вид (камера заднего вида, монитор) |
| 9 | 20A FR ACC SOCKET — Передняя 12V розетка прикуривателя и аксессуаров |
| 10 | 20A DOOR LOCK — Центральный электрозамок дверей |
| 11 | 10A METER — Панель приборов, комбинация измерительных устройств |
| 12 | 10A OPTION 3 (ST CUT) — Дополнительная опция / система иммобилайзера стартера |
| 13 | 10A OPTION 2 — Вторая цепь дополнительного оборудования |
| 14 | 10A OPTION 6 (VB SOL) — Соленоид блока VB системы |
| 15 | 10A DR DOOR UNLOCK — Отпирание двери водителя |
| 16 | 10A IMG — Иммобилайзер Honda CR-V 6 |
| 17 | 20A YOP TRAILER — Интерфейс для прицепа (электрика) |
| 18 | 20A HAC OP — Помощь при старте в гору (HAC) |
| 19 | |
| 20 | — |
| 21 | |
| 22 | 10A USB CHG — Зарядка USB-портов |
| 23 | 20A CARGO ACC SOCKET — Розетка 12V в багажнике |
| 24 | 10A SMART — Бесключевой доступ и смарт-система |
| 25 | 10A DR DOOR LOCK — Запирание двери водителя |
| 26 | 20A E-DPS — Электроусилитель руля (EPS) |
| 27 | |
| 28 | — |
| 29 | |
| 30 | 10A SRS — Вторичная цепь SRS безопасности |
| 31 | 10A ACG — Управление генератором |
| 32 | 10A OPTION 5 (ABS) — Цепь ABS (антиблокировочная система) |
| 33 | 20A FUEL PUMP — Насос подачи топлива |
| 34 | 10A L SIDE DOOR UNLOCK — Отпирание левой боковой двери |
| 35 | 10A R SIDE DOOR UNLOCK — Отпирание правой боковой двери |
| 36 | 20A SUN ROOF — Электропривод панорамного люка |
| 37 | |
| 38 | — |
| 39 | |
| 40 | — |
| 41 | |
| 42 | 20A SUN SHADE — Шторка от солнца (электропривод) |
| 43 | 20A RR H/SEAT — Подогрев задних сидений |
| 44 | |
| 45 | — |
| 46 | |
| 47 | 20A RR BLOWER — Вентилятор задней климат-системы |
| 48 | 10A R SIDE DOOR LOCK — Запирание правой боковой двери |
| 49 | 20A DR P/SEAT SLIDE — Регулировка сиденья водителя по длине |
| 50 | 20A DR P/SEAT REC — Регулировка спинки сиденья водителя |
| 51 | 5A ETHANOL — Сенсор этанола в бензине |
| 52 | 10A A/C — Кондиционер (управление) |
| 53 | 5A DRL — Дневные ходовые огни (DRL) |
| 54 | 10A ACC — Аксессуарное питание |
| 55 | — |
| 56 | — |
Предохранитель прикуривателя №9 (20A) отвечает за переднюю розетку 12V и аксессуары в Honda CR-V 6.
- R1 — Реле электростеклоподъемников
- R2 — Реле передней розетки 12V для прикуривателя и гаджетов
Блок предохранителей и реле под капотом Honda CR-V 6
Подкапотный блок предохранителей Honda CR-V 6 находится в моторном отсеке, ближе к аккумулятору, защищен пластиковой крышкой.

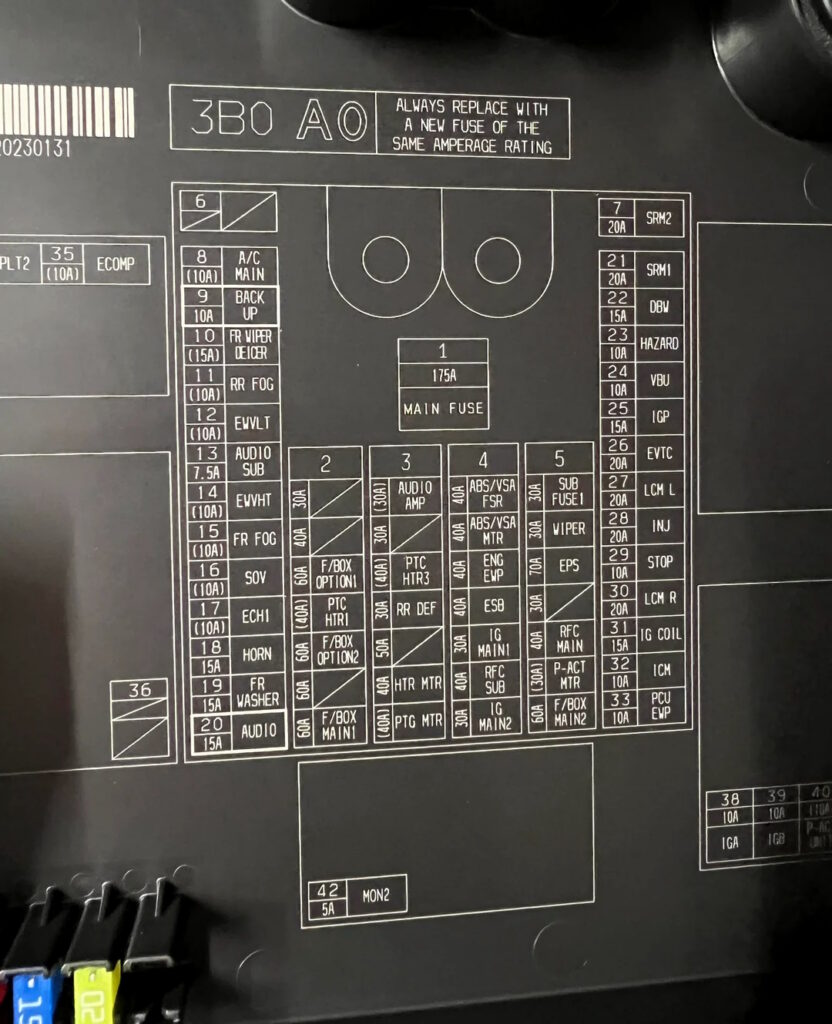

Пример схемы предохранителей под крышкой блока под капотом
Детальная схема блока под капотом
Описание предохранителей подкапотного блока Honda CR-V 6
| 1 | 125A MAIN FUSE — Основной силовой предохранитель |
| 2 | 30A I/S2 — Замок зажигания (вторая цепь) |
| 40A — | |
| 60A F/BOX OPTION1 — Питание опций блока №1 | |
| 40A PTC HTR1 — PTC обогреватель №1 | |
| 60A F/BOX OPTION2 — Питание опций блока №2 | |
| 60A — | |
| 60A F/BOX MAIN1 — Главное питание салонного блока | |
| 3 | 30A AUDIO AMP — Аудиоусилитель |
| 30A ST MAGNETIC SW — Стартер (магнитный выключатель) | |
| 40A PTC HTR3 — PTC обогреватель №3 | |
| 30A RR DEF — Обогрев заднего стекла | |
| 50A — | |
| 40A HTR MTR — Вентилятор печки | |
| 40A PTG MTR — Привод задней двери | |
| 4 | 40A ABS/VSA FSR — ABS/VSA (аварийный режим) |
| 40A ABS/VSA MTR — Мотор ABS/VSA | |
| 40A — | |
| 40A E BOOSTER — Электротормоза | |
| 30A IG1 MAIN1 — Зажигание основное №1 | |
| 40A — | |
| 30A IG1 MAIN2 — Зажигание основное №2 | |
| 5 | 30A I/S1 — Замок зажигания №1 |
| 30A WIPER — Стеклоочистители | |
| 70A EPS — Усилитель руля | |
| 30A — | |
| 40A — | |
| 60A F/BOX MAIN2 — Второе питание салонного блока | |
| 6 | 30A SUB FAN — Вспомогательный вентилятор двигателя |
| 7 | 20A SRM2 — Системное реле №2 |
| 8 | — |
| 9 | 10A BACK UP — Резервное питание (фонари, память) |
| 10 | 15A FR WIPER DEICER — Обогрев щеток лобового стекла |
| 11 | 10A RR FOG — Задний туман |
| 12 | — |
| 13 | 7.5A AUDIO SUB — Аудио (дополнительное) |
| 14 | — |
| 15 | 10A FR FOG — Передние туманки |
| 16 | — |
| 17 | 10A A/C MG CLUTCH — Муфта кондиционера |
| 18 | 15A HORN — Гудок |
| 19 | 15A FR WASHER — Омыватель лобового стекла |
| 20 | 15A AUDIO — Аудиосистема |
| 21 | 20A SRM1 — Системное реле №1 |
| 22 | 15A DBW — Электронный дроссель |
| 23 | 10A HAZARD — Аварийка |
| 24 | 10A VBU — Блок кузова |
| 25 | 15A IGP — Зажигание питание |
| 26 | 10A TCU — Трансмиссия (АКПП/вариатор) |
| 27 | 20A LCM L — Освещение левое |
| 28 | 20A INJ — Инжекторы топлива |
| 29 | 10A STOP — Стоп-сигналы |
| 30 | 20A LCM R — Освещение правое |
| 31 | 15A IG COIL — Катушки зажигания |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | — |
| 36 | 15A AUDIO MAIN VST — Аудио основное VST |
| 37 | 7.5A AUDIO SUB VST — Аудио дополнительное VST |
| 38 | — |
| 39 | 7.5A IGPS VBACT — Зажигание VBACT |
| 40 | 7.5A IGPS FAN — Вентилятор зажигания |
| 41 | 7.5A IGPS LAF — Датчик воздух-топливо |
| 42 | 5A IG1 MON2 — Мониторинг зажигания №2 |

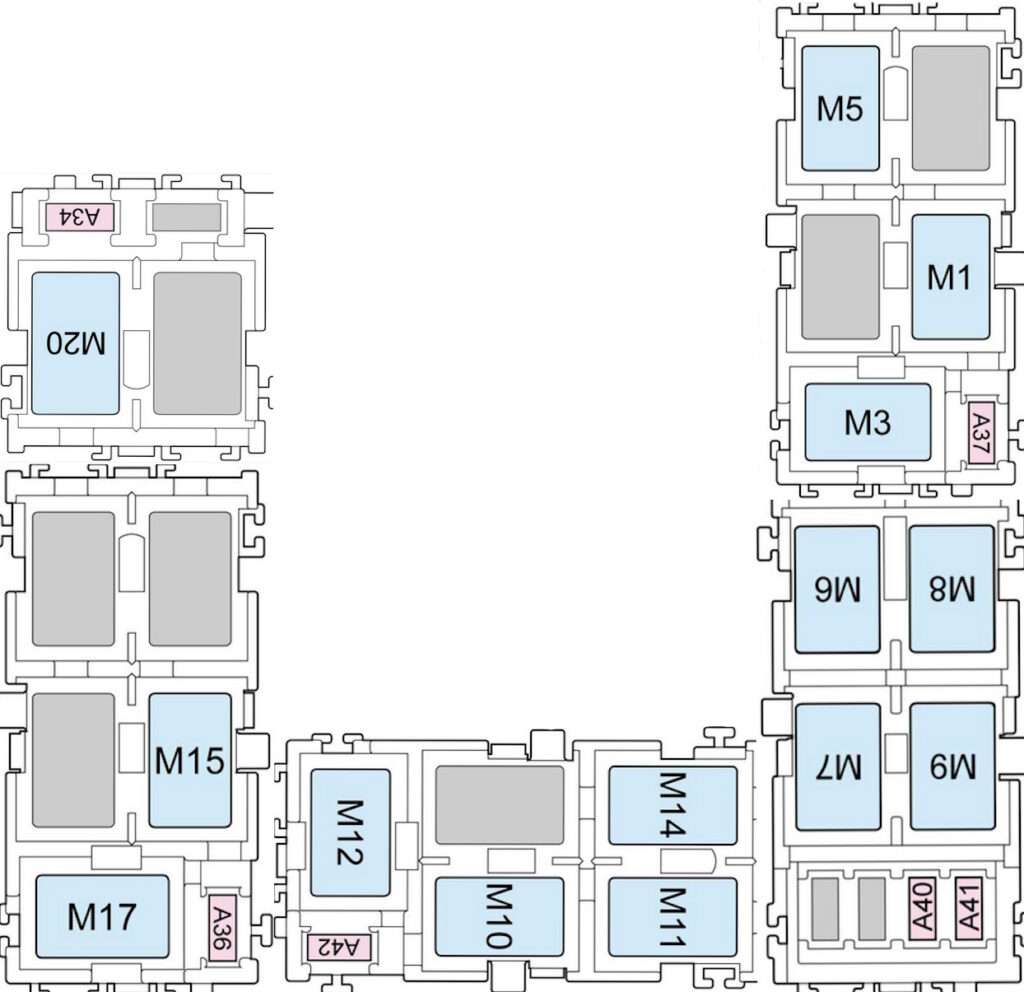

Схема реле под капотом Honda CR-V 6
Расшифровка реле подкапотного блока
| M20 | Реле радиаторного вентилятора |
| M15 | Реле обогрева заднего стекла |
| M17 | Реле мотора вентилятора |
| M12 | Реле компрессора кондиционера |
| M10 | Главное реле PGM-FI 2 (инжектор) |
| M11 | Реле масляного насоса |
| M14 | Реле сигнала |
| M7 | Главное реле PGM-FI 1 |
| M6 | Вспомогательное реле PGM-FI |
| M8 | Реле инжекторов |
| M9 | Реле зажигания |
| M1 | Реле вентилятора |
| M3 | Реле подогрева руля |
| M5 | Реле конденсаторного вентилятора А/С |
Если вы заметили неточность в схемах предохранителей Honda CR-V 6 или хотите дополнить информацию о реле, оставьте комментарий ниже.
