Honda Civic шестого поколения выпускалась с 1994 по 2000 год, включая модели 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годов. Автомобиль предлагался в разнообразных типах кузова: седан, хэтчбек, купе и универсал (в европейских странах известный как Civic Aerodeck). За период производства модель подверглась обновлению в виде рестайлинга. В этой статье мы подробно разберем расположение ключевых электронных блоков управления для Honda Civic 6, с детальным описанием предохранителей и реле, включая схемы, фото-примеры и распиновку. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также добавим ключевые слова для поиска: предохранители Honda Civic 6, реле Цивик 6 поколения, схемы блоков управления, замена предохранителей.
Положение блоков и функции компонентов могут варьироваться в зависимости от года выпуска и комплектации вашего Honda Civic 6.
Блоки в интерьере
Положение
Общая диаграмма расположения блоков в салоне Honda Civic 6
Функции
- Блок предохранителей салона
- Модуль управления блокировкой
- Контроллер АКПП (TCM/CVT) / Модуль центрального замка / Система бесключевого доступа
Блок предохранителей и реле в салоне
Основной блок предохранителей и реле в интерьере Honda Civic 6 расположен в нижней секции приборной панели, со стороны водителя.

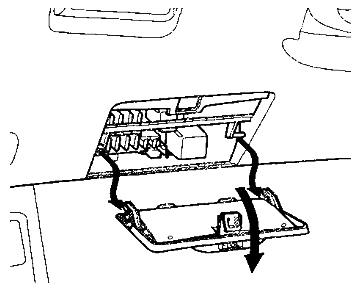

Чтобы получить доступ, снимите защитную панель.

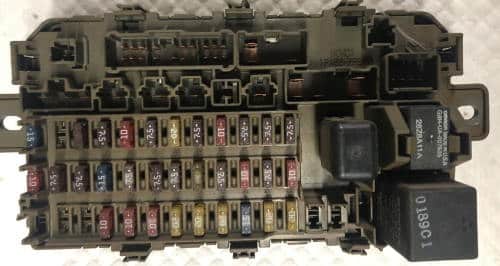

Внешний вид блока примерно такой.

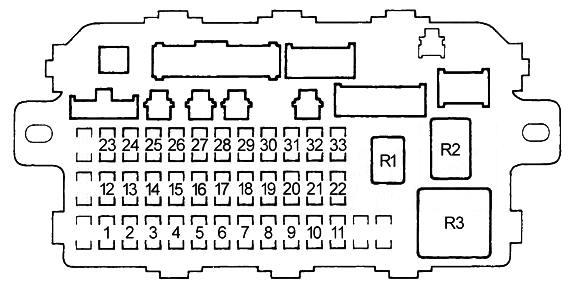

Диаграмма предохранителей салона Honda Civic 6
Распиновка и назначение
| 1 | 20A Электропривод сидений (продольное перемещение, регулировка по высоте) |
| 2 | 20A Электропривод сидений (наклон спинки), подогрев сидений |
| 3 | 10A Задний стеклоочиститель, противоугонная система |
| 4 | 10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU) |
| 5 | 10A Левая фара (дальний свет), дневные ходовые огни |
| 6 | Противоугонная система |
| 30A Блок управления омывателем фары | |
| 7 | 20A Задний левый стеклоподъемник |
| 8 | 20A Задний правый стеклоподъемник |
| 9 | 15A ‘98-‘00 (кроме GX): Катушка зажигания |
| 10 | 20A Стеклоподъемник переднего пассажира |
| 11 | 20A Стеклоподъемник водителя |
| 12 | 7,5A Аварийная сигнализация |
| 13 | 15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности |
| 14 | 7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00) |
| 15 | 7,5A Датчик электрической нагрузки (ELD), комбинация приборов, блок управления коробкой передач — TCM (’96-’98 CVT), блок управления двигателем (PGM-FI), датчик скорости (VSS), блок управления иммобилайзером |
| 16 | 7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00) |
| 17 | 7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал |
| 18 | 7,5A Дневные ходовые огни, блок кузовной электроники (ICU) |
| 19 | 7,5A Лампы заднего хода, блок управления блокировкой |
| 20 | 7,5A Дневные ходовые огни, задний противотуманный свет |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Блок управления подушками безопасности |
| 24 | 7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар |
| 25 | 7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов |
| 26 | 20A Передний стеклоочиститель и омыватель |
| 27 | 10A ’96-’98: Прикуриватель |
| 15A ’99-’00: Прикуриватель | |
| 28 | 10A ’96-’97: Аудиосистема |
| 15A ’98: Аудиосистема | |
| 10A ’99-’00: Аудиосистема | |
| 29 | 7,5A Задние противотуманный свет, блок кузовной электроники (ICU) |
| 30 | 7,5A Подсветка панели приборов |
| 31 | 7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU) |
| 32 | 7,5A Габаритные огни, освещение номерного знака |
| 33 | 7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Указатели поворота / аварийная сигнализация |
Предохранитель №27 отвечает за работу прикуривателя в Honda Civic 6 поколения.
Вспомогательные компоненты

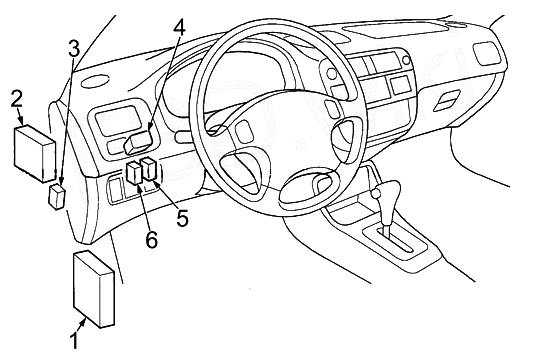

Диаграмма
Обозначения
- Контроллер инжекторов
- Модуль круиз-контроля
- Реле инжекторов
- Контроллер подсветки приборов
- Реле стартера
- Реле клаксона
Блоки в моторном отсеке
Положение

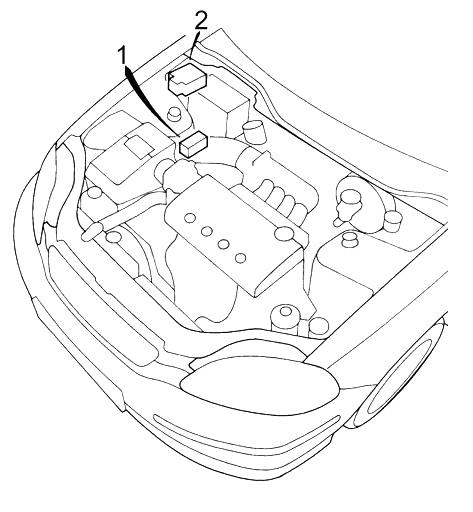

В моторном отсеке Honda Civic 6, справа от двигателя, размещены два блока предохранителей и реле.
Диаграмма
Расшифровка
- Блок предохранителей ABS
- Основной блок предохранителей и реле под капотом
Блок предохранителей ABS
Фото-пример блока ABS в Honda Civic 6

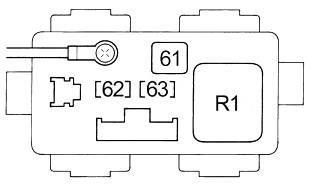

Схема ABS
Описание
| 61 | 40A ABS насос |
| 62 | 20A ABS блок управления |
| 63 | 7,5A ABS блок управления |
| Реле | |
| R1 | ABS насос |
Основной блок предохранителей и реле под капотом
Этот блок размещен вблизи аккумулятора.
Проверяйте маркировку элементов по схеме на крышке блока предохранителей Honda Civic 6.

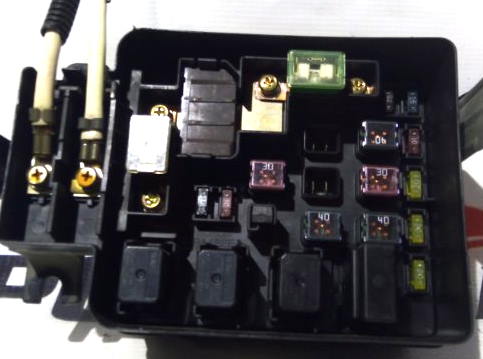

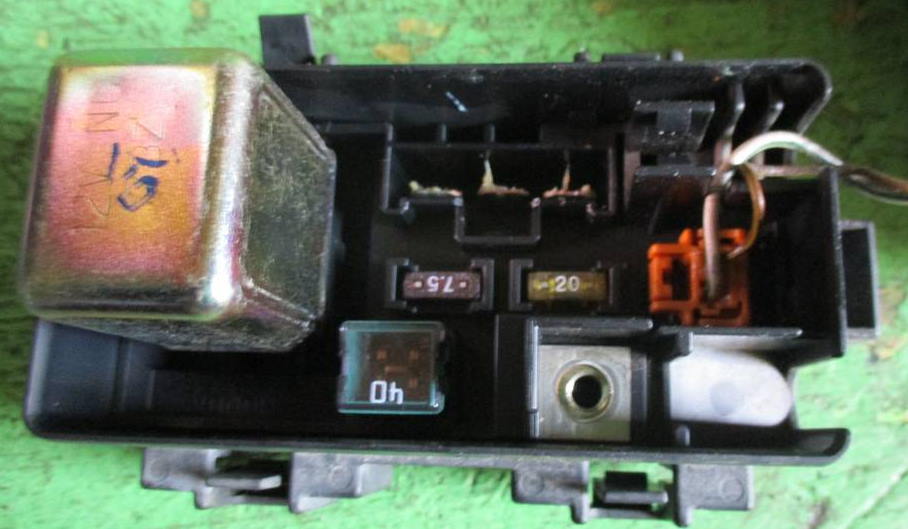

Фото блока

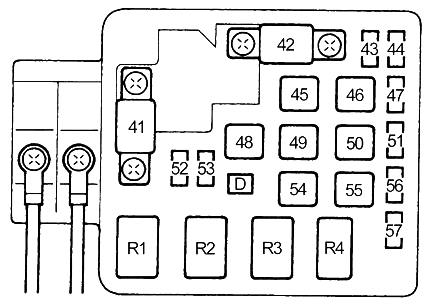

Диаграмма блока под капотом
Распиновка
| 41 | 80/100А Главный предохранитель |
| 42 | 40A Замок зажигания (BAT) |
| 43 | 7,5A Освещение салона, диагностический разъем |
| 44 | 20A GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) |
| 15A кроме GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) | |
| 45 | — |
| 46 | 40A Стеклоподъемники (реле стеклоподъемников) |
| 47 | 7,5A Аудиосистема, часы, блок управления двигателем — PCM (VBU), блок управления коробкой передач — TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал |
| 48 | 30A Переключатель освещения, предохранитель: №33 |
| 49 | — |
| 50 | 30A Обогрев заднего стекла (реле обогрева заднего стекла) |
| 51 | 20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк |
| 52 | 15A Звуковой сигнал, лампы стоп-сигнала |
| 53 | 10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 54 | 40A Противоугонная система |
| 55 | 40A Отопитель (реле отопителя) |
| 56 | 20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера) |
| 57 | 20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения) |
| Реле | |
| R1 | Вентилятор кондиционера |
| R2 | Муфта компрессора кондиционера |
| R3 | Вентилятор системы охлаждения |
| R4 | Отопитель |
Если у вас есть идеи, как улучшить описание предохранителей и реле Honda Civic 6, поделитесь в комментариях.
