Honda Civic пятого поколения производилась в период с 1990 по 1995 год, включая модели 1990, 1991, 1992, 1993, 1994 и 1995 годов выпуска. За эти годы автомобиль претерпел несколько обновлений. В этой статье мы подробно разберем расположение электронных блоков управления, назначение предохранителей и реле для Honda Civic 5 (EG), включая схемы блоков предохранителей, фото-иллюстрации и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Honda Civic 1990-1995.
Функции предохранителей и реле могут варьироваться в зависимости от конкретного года выпуска и комплектации электрической системы вашего Honda Civic EG.
Блоки в салоне

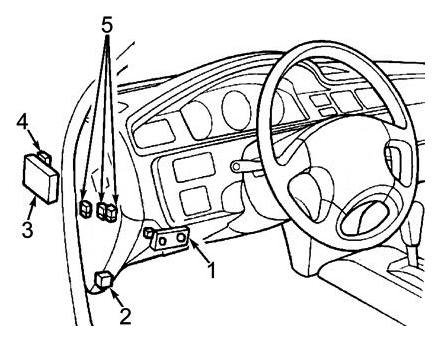

Расположение
Схема
Описание
- Блок предохранителей и реле
- Реле PGM-FI
- Блок круиз-контроля
- Блок управления дневными ходовыми огнями
- Реле закрытия люка / Реле открытия люка / М/Т: Реле стартера
Блок предохранителей и реле
Расположен под приборной панелью на стороне водителя. Чтобы получить доступ, снимите защитную крышку блока предохранителей Honda Civic 5.
Фото пример

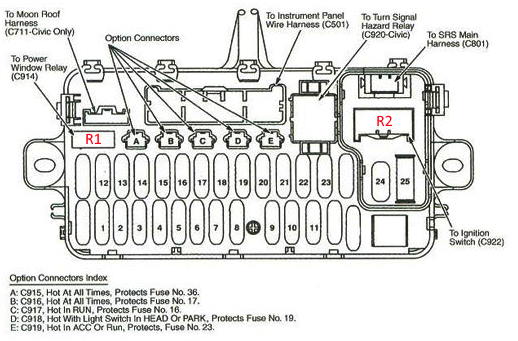

Схема
Обозначение
| 1 | 30A Привод люка на крыше |
| 2 | — |
| 3 | 7,5A Встроенный блок управления, плафон освещения, освещение багажника/ грузового отсека, разъем канала передачи данных (DLC), дополнительный разъем «A» |
| 4 | 20A Электродвигатель правого заднего стеклоподъемника |
| 5 | 20A Электродвигатель правого переднего стеклоподъемника, блок управления стеклоподъемником (del Sol) |
| 20A Левый передний электро стеклоподъемник | |
| 6 | 20A Блок управления дверным замком с электроприводом |
| 7 | 20A Левый задний электродвигатель стеклоподъемника, блок управления электро стеклоподъемником |
| 8 | 20A Переключатель/ электродвигатель левого переднего стеклоподъемника, блок управления стеклоподъемником |
| 20A Электродвигатель правого переднего стеклоподъемника | |
| 9 | 10A Правая фара дальнего света, резистор дневных ходовых огней |
| 10 | 10A Левая фара дальнего света, индикатор дальнего света, резистор дневных ходовых огней |
| 11 | 10A Вспомогательное реле света |
| 12 | 15A PGM-FI, генератор переменного тока, круиз-контроль, приборная панель, блок определения электрической нагрузки (ELD), датчик скорости автомобиля (VSS) |
| 13 | 7,5A Зеркала с электроприводом, антиблокировочная тормозная система, подача воздуха, реле электро вентилятора, реле обогревателя заднего стекла, реле вентилятора радиатора, реле вентилятора конденсатора |
| 14 | 20A Реле открывания/ закрывания люка, электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла, встроенный блок управления, электродвигатель стеклоочистителя, электродвигатель стеклоочистителя заднего стекла, реле стеклоподъемника |
| 15 | 10A Часы, датчики в сборе, аварийный выключатель, фонари заднего хода, система блокировки, встроенный блок управления, индикатор не запирания крыши, соленоид блокировки переключения передач, переключатель положения коробки передач, главный переключатель |
| 16 | 7,5A Блок управления дневными ходовыми огнями, дополнительный разъем «C» |
| 17 | 10A Блок управления дневными ходовыми огнями, дополнительный разъем «B» |
| 18 | 7,5A PGM-FI, встроенный блок управления, модуль управления двигателем (ECM) |
| 19 | 10A Подсветка приборной панели, сигнал затемнения, габаритные огни, задние фонари, подсветка номерного знака, подсветка консоли, дополнительный разъем «D» |
| 20 | — |
| 21 | 10A Правая фара ближнего света, выключатель дополнительного освещения (del Sol) |
| 22 | 10A Левая фара ближнего света |
| 23 | 15A Стерео-радио/ кассета или проигрыватель компакт-дисков, прикуриватель, дополнительный разъем «E» |
| 24 | 15A PGM-FI, генератор, круиз-контроль, приборная панель, блок управления SRS, датчик скорости автомобиля (VSS) |
| 25 | |
| Реле | |
| R1 | Power Window |
| R2 | Стеклоподъемник кроме ’94–’95: Указатель поворота |
Предохранитель № 23 отвечает за работу прикуривателя в Honda Civic 5 поколения.
Блоки под капотом

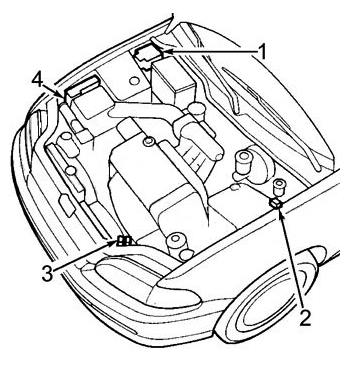

Расположение
Схема
Назначение
- Блок предохранителей и реле
- Резистор дневных ходовых огней
- Реле муфты компрессора кондиционера
- Реле вентилятора конденсатора кондиционера
- Блок предохранителей и реле АБС
Блок предохранителей и реле
Этот блок размещен в моторном отсеке рядом с аккумулятором Honda Civic EG.

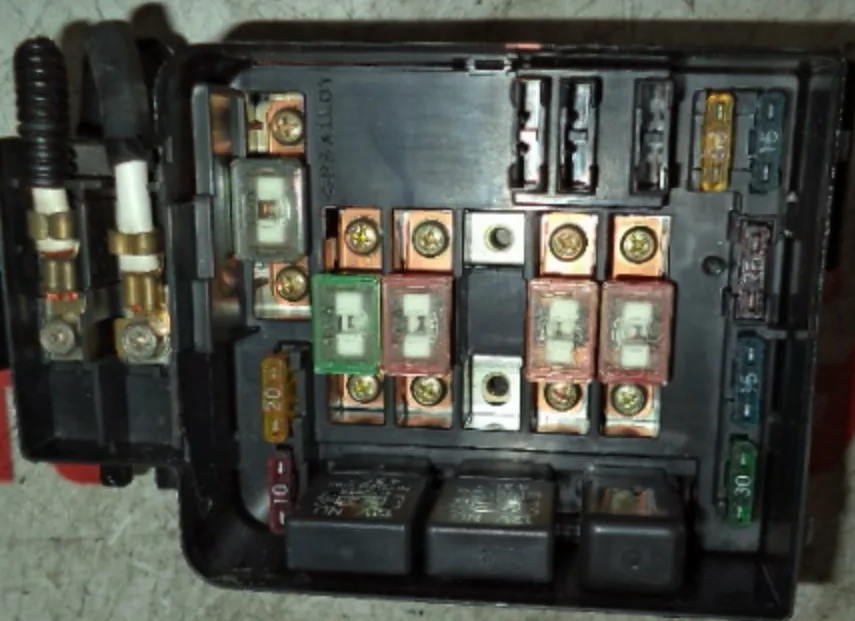

Фотография
Всегда проверяйте назначение предохранителей по схемам на крышке блока для вашего Honda Civic 5 1990-1995.

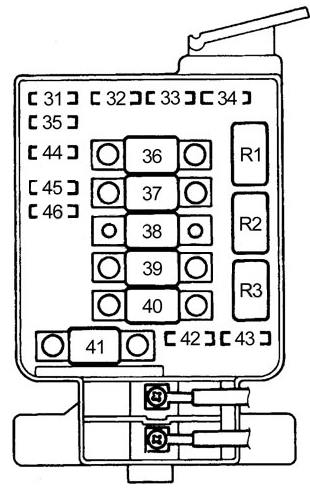

Схема
Расшифровка
| 31 | 15A Главное реле PGM-FI |
| 32 | 7,5A Модуль управления двигателем (ECM), часы, стерео радио/ кассетный проигрыватель |
| 33 | 15A Реле вентилятора радиатора |
| 34 | 30A Обогрев заднего стекла |
| 15A Обогрев заднего стекла | |
| 35 | 20A Электродвигатель вентилятора конденсатора, муфта компрессора кондиционера |
| 36 | 50A Распределение питания на предохранители № 1, 3 и 6, электрические стеклоподъемники, дополнительный разъем «A» |
| 37 | 30A Двигатель вентилятора |
| 38 | — |
| 39 | 50A Замок зажигания (летучая мышь) |
| 40 | 40A Комбинированный выключатель света, предохранитель № 17 |
| 41 | 80A Распределение питания (главный предохранитель) |
| 42 | 20A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа |
| 15A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа | |
| 43 | 10A Сигнальные огни поворота, реле указателя поворота/ аварийной сигнализации |
| 44 | — |
| 45 | — |
| 46 | — |
| Реле | |
| R1 | Вентилятор радиатора |
| R2 | Двигатель вентилятора |
| R3 | Обогрев заднего стекла |

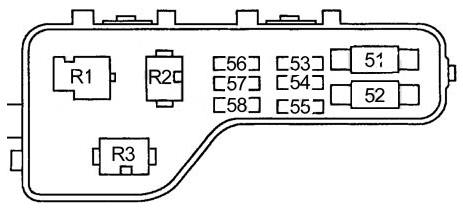

Блок предохранителей и реле АБС
Схема
Описание
| 51 | 50A Двигатель насоса АБС |
| 52 | — |
| 53 | — |
| 54 | 15A Блок управления АБС (+B2) |
| 55 | 20A Блок управления АБС (+B1) |
| 56 | — |
| 57 | 7,5A Блок управления АБС |
| 58 | — |
| Реле | |
| R1 | Двигатель насоса АБС |
| R2 | Задняя ABS Fail-Safe |
| R3 | Передний отказоустойчивый ABS |
Если у вас остались вопросы по предохранителям и реле Honda Civic 5, пишите в комментариях.
