Honda Capa производилась с 1998 по 2002 год в модификациях GA4, GA6 и оснащалась 1,5-литровым двигателем. В этой статье мы подробно разберём расположение электронных блоков управления, схемы предохранителей и реле для Honda Capa, включая места установки, фото-иллюстрации и описания. Особое внимание уделим предохранителю прикуривателя Honda Capa.
Функции предохранителей, реле и позиционирование блоков управления могут варьироваться в зависимости от года производства, комплектации электрики и рынка сбыта вашего Honda Capa.
Блоки в салоне
Расположение

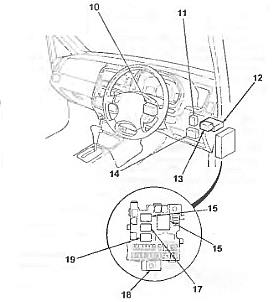

Схема размещения блоков внутри салона Honda Capa
Расшифровка
- 10 — модуль дистанционного управления центральным замком
- 11 — контроллер центрального замка
- 12 — комбинированный блок
- 13 — основное реле впрыска топлива
- 14 — модуль предупреждения о превышении скорости
- 15 — реле привода стеклоподъёмников
- 16 — реле-мигалка поворотников
- 17 — реле соленоида блокировки селектора АКПП
- 18 — панель предохранителей и реле под торпедо
- 19 — реле для внешних подключений оборудования
Блок предохранителей и реле
Главный блок предохранителей и реле в интерьере расположен под приборной панелью на стороне водителя в Honda Capa.

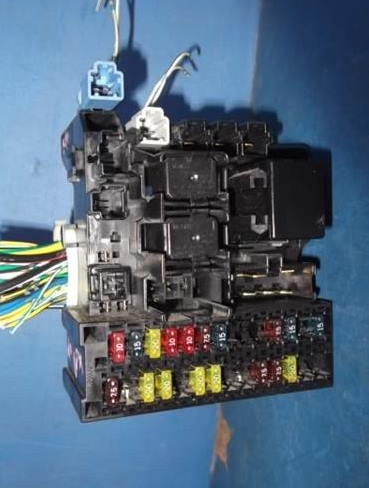

Пример фото блока предохранителей Honda Capa
Диаграмма
Назначения
| 1 | 10А Блок управления SRS (VB) |
| 2 | 15А Блок управления SRS (VA) |
| Главное реле системы впрыска | |
| 3 | 20А Электродвигатель очистителя лобового стекла, электронасос омывателя лобового стекла |
| 4 | 10А Реле электропривода стеклоподъемников, электродвигатель очистителя заднего стекла, электронасос омывателя заднего стекла (со стороны реле) |
| 5 | 10А Реле — прерыватель указателей поворота (со стороны выключателя аварийной сигнализации) интегрированный блок, фонари заднего хода (со стороны датчика положения селектора) |
| 6 | 7,5А Блок системы контроля напряжения питания, реле электромагнитного клапана блокировки селектора, блок системы дистанционного управления центральным замком, блок системы оповещения о превышении скорости, комбинация приборов, блок управления АКПП, генератор |
| 7 | 15А Катушки зажигания |
| 8 | Нет |
| 9 | |
| 10 | 7,5А Реле вентилятора отопителя, реле электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера, реле обогревателя заднего стекла (модели с кондиционером с автоматическим управлением), модулятор давления ABS, электропривод зеркал (со стороны переключателя управления электроприводом зеркал), панель управления кондиционером, привод переключения забора воздуха (модели с кондиционером с автоматическим управлением), выключатель кондиционера (модели с кондиционером с ручным управлением), термостат кондиционера (модели с кондиционером с ручным управлением) |
| 11 | 15А Обогреватель заднего стекла (со стороны реле? (модели с кондиционером с ручным управлением), подсветка выключателя обогревателя заднего стекла (модели с кондиционером с ручным управлением) |
| 12 | Резерв |
| 13 | 15А Прикуриватель, блок аудиосистемы, дисплей (модели с навигационной системой), блок навигационной системы, реле разъема для подключения дополнительного оборудования |
| 14 | 7,5А Блок управления двигателем, главное реле системы впрыска |
| 15 | Нет |
| 16 | 20А Электропривод стеклоподъемника задней левой двери |
| 17 | 20А Электропривод стеклоподъемника задней правой двери |
| 18 | Нет |
| 19 | 20А Электропривод стеклоподъемника двери переднего пассажира |
| 20 | 20А Блок управления электроприводом стеклоподъемника, электропривод стеклоподъемника двери водителя |
| Реле | |
| A | Жгут проводов SRS |
| B | Репе электропривода стеклоподъемников |
| C | Реле — прерыватель указателей поворота |
| D | Реле электромагнитного клапана блокировки селектора |
| E | Замок зажигания |
| F | Реле разъема для подключения дополнительного оборудования |
Предохранитель №13 номиналом 15А отвечает за функционирование прикуривателя в Honda Capa.
Блоки под капотом
Расположение

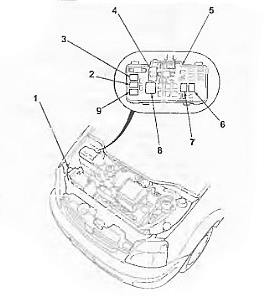

Диаграмма размещения блоков в моторном отсеке
Функции компонентов
- контроллер ABS и гидромодулятор
- реле мотора вентилятора охлаждения двигателя
- реле муфты компрессора А/С
- модуль стабилизации напряжения
- подкапотный блок предохранителей и реле Honda Capa
- реле обогрева заднего стекла (в моделях с А/С автоматической)
- реле клаксона
- реле вентилятора обдува салона
- реле вентилятора конденсора
Блок предохранителей и реле
Этот блок предохранителей под капотом Honda Capa размещён справа и защищён пластиковой крышкой.
Иллюстрация
Схема блока
Декодировка
| 41 | 80А Аккумуляторная батарея |
| 42 | 50А Замок зажигания (+В), разъем «В» для дополнительного оборудования |
| 43 | 10А Правая фара, индикатор дальнего света фар |
| 44 | 10А Левая фара |
| 45 | 15А Обогреватель заднего стекла (модели с кондиционером с автоматическим управлением) |
| 46 | 15А Главное реле системы впрыска |
| 47 | 10А Э/м клапан блокировки ключа зажигания, стоп-сигналы |
| Реле звукового сигнала, звуковой сигнал (со стороны реле) | |
| 48 | 20А Модулятор давления ABS (+В) |
| 49 | 10А Реле-прерыватель указателей поворота (со стороны выключателя аварийной сигнализации) |
| 50 | 40А Модулятор давления ABS (+В) |
| 51 | Не используется |
| 52 | 40А Реле электропривода стеклоподъемников |
| 53 | Не используется |
| 54 | 30А Предохранители №22, 23, 24, 25 а монтажном блоке под панелью приборов |
| 55 | Не используется |
| 56 | 30А Электродвигатель вентилятора отопителя (со стороны реле) |
| 57 | 15А Электродвигатель вентилятора системы охлаждения (со стороны реле) |
| 58 | 20А Электродвигатель вентилятора конденсатора (со стороны реле) |
| Электромагнитная муфта компрессора кондиционера (со стороны рале) | |
| 59 | 7,5А Интегрированный блок, габариты, подсветка номерного знака, подсветка, разъем «С» для дополнительного оборудования |
| Реле | |
| R1 | Фара №1 (Правая) |
| R2 | Фара №2 (левая) |
| R3 | Сигнал |
| R4 | Вентилятор конденсатора кондиционера |
| R5 | Двигатель вентилятора |
| R6 | Вентилятор радиатора |
| R7 | Муфта компрессора кондиционера |
Расположение и назначение реле указано в схеме блока под капотом Honda Capa.
Если возникли вопросы по предохранителям или реле Honda Capa, оставляйте их в комментариях.
