Honda Avancier первого поколения производилась в 1999–2003 годах в кузове универсал. В течение этого периода модель подверглась рестайлингу. В этой статье представлена детальная информация о предохранителях и реле Honda Avancier, включая схемы блоков, изображения и точные места установки. Особо отметим предохранитель, отвечающий за работу прикуривателя и розетки в автомобиле.
Положение блоков предохранителей и функции их элементов могут варьироваться в зависимости от года выпуска и комплектации вашего Honda Avancier.
Блоки предохранителей в салоне
Левый блок предохранителей и реле
Блок расположен в нижней части торпедо со стороны переднего пассажира. Чтобы получить доступ, снимите защитную панель.
Схема блока предохранителей Honda Avancier
Расшифровка предохранителей и реле
| 1 | 20A Электростеклоподъемник левой двери водителя |
| 2 | 20A Электропривод сиденья водителя (регулировка высоты и наклона спинки) |
| 3 | Резерв |
| 4 | 20A Электропривод сиденья (регулировка высоты и продольного положения) |
| 5 | Резерв |
| 6 | 20А Противотуманные фары Honda Avancier |
| 7 | 20А Стеклоподъемник задней правой двери |
| 8 | 20A Стеклоподъемник двери переднего пассажира |
| 9 | 15A Розетка прикуривателя (передняя и задняя), аудиосистема Honda Avancier |
| 10 | Резерв |
| 11 | 10А Внутреннее освещение, лампа багажника, аудиосистема, приборная панель, модуль MICU (пассажирская сторона), Homelink |
| 12 | 20А Реле замка топливного лючка, модуль управления сдвижными дверями, MICU (пассажирская сторона) |
| 13 | 7,5А Климат-контроль, часы, MICU (пассажирская и дверная стороны), приборная панель, индикатор иммобилайзера |
| 14 | Резерв |
| 15 | 7,5А Стеклоподъемник водителя (MICU дверной модуль), контроллер стеклоподъемников |
| 16 | 20А Стеклоподъемник задней левой двери (реле открытия/закрытия) |
Предохранитель №9 на 15A отвечает за прикуриватель и дополнительные розетки в Honda Avancier.
На обратной стороне блока размещена схема реле для замены предохранителей и реле Honda Avancier.
Расшифровка реле
- R1 — Стеклоподъемники
- R2 — Розетка прикуривателя
- R3 — Обогрев заднего стекла
Отдельные предохранители и реле в Honda Avancier могут быть установлены за пределами указанных блоков.
Правый блок предохранителей
Дополнительный блок с предохранителями и реле находится в правом конце приборной панели, за крышкой защиты.
Блок предохранителей выглядит примерно так, с учетом особенностей Honda Avancier.
Схема правого блока предохранителей
Описание функций предохранителей
| 1 | 15A Топливный насос, реле PGM-FI Main, модуль SRS |
| 2 | 10A Модуль подушек безопасности SRS |
| 3 | 7,5A Панель климат-контроля, реле обогрева, компрессор кондиционера, вентилятор охлаждения, задний обогреватель, обогрев стекла, рециркуляция |
| 4 | 7,5A Обогрев и регулировка зеркал, ABS/TCS, опциональный разъем S |
| 5 | Резерв |
| 6 | 15A Генератор, индикатор заряда, круиз-контроль, EVAP, подушки двигателя, PCM, кислородные датчики, режим SNOW |
| 7 | 7,5A Задний стеклоочиститель, омыватель |
| 8 | 7,5A Реле розетки, опциональный разъем R, соленоид АКПП |
| 9 | 10A Лампы заднего хода, приборная панель, датчики стоп-сигналов, MICU (водитель/пассажир), навигация, индикатор тормозов |
| 10 | 7,5A Реле аварийки и поворотников |
| 11 | 15A Катушки зажигания |
| 12 | 30A Передний стеклоочиститель |
| 13 | 7,5A PCM, реле PGM-FI Main |
На задней стороне блока предохранителей Honda Avancier могут быть реле.
Схема реле
Обозначения реле
- R1 — Стартер
- R2 — Лампы заднего хода
- R3 — Аварийная сигнализация и указатели поворота

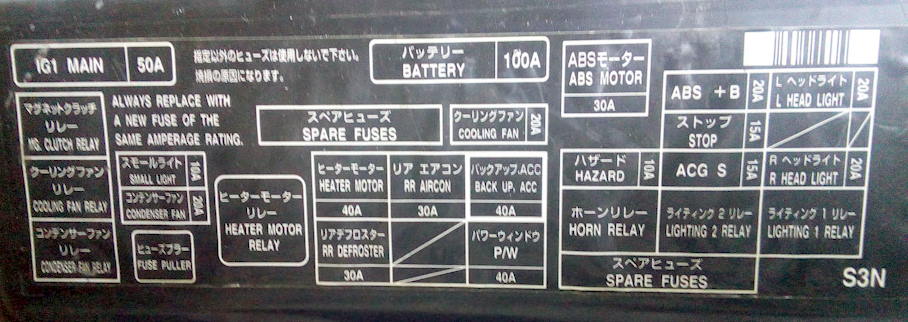

Основной блок под капотом
Главный блок предохранителей и реле Honda Avancier установлен рядом с амортизационной стойкой в моторном отсеке.
Всегда проверяйте назначение предохранителей по схемам на крышке блока для вашего Honda Avancier.
Схема блока под капотом
Расшифровка предохранителей и реле
| 41 | 120A Аккумулятор |
| 42 | 50A Замок зажигания (BAT) |
| 43 | 15A Правая фара, реле DRL |
| 44 | — |
| 45 | 15A Левая фара, индикатор дальнего света, DRL, контроллер DRL |
| 46 | 15A Реле PGM-FI Main, DLC |
| 47 | 20A Стоп-сигналы, горн, круиз-контроль, подсветка зажигания, ABS/TCS, блокировка ключа, PCM |
| 48 | 20A ABS/TCS |
| 49 | 15A Реле аварийки и поворотников, аварийная сигнализация |
| 50 | 30A ABS/TCS |
| 51 | 40A Предохранители №1, 7, 8, 15, 16 |
| 52 | Резерв |
| 53 | 30A Обогрев заднего стекла (реле) |
| 54 | 40A Предохранители №9, 10, 11, 12, 13 |
| 55 | 40A Предохранители №2, 3, 4, 5, 6 |
| 56 | 40A Передний обогреватель |
| 57 | 30A Вентилятор охлаждения |
| 58 | 30A Вентилятор кондиционера |
| 59 | 7,5A Муфта компрессора А/С |
| • | Запасной предохранитель |
| Реле под капотом Honda Avancier | |
| R1 | Правая фара |
| R2 | Левая фара |
| R3 | Звуковой сигнал |
| R4 | Вентилятор кондиционера |
| R5 | Передний обогреватель |
| R6 | Вентилятор охлаждения |
| R7 | Муфта компрессора А/С |
Если у вас есть дополнения по предохранителям и реле Honda Avancier — оставляйте отзывы в комментариях.
