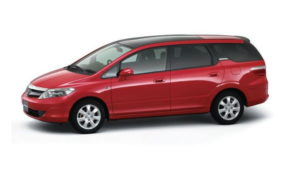

Honda Airwave — это компактный пятидверный универсал, выпускавшийся в период с 2005 по 2010 год, оснащенный 1,5-литровым двигателем под индексами GJ1/GJ2. За эти годы автомобиль подвергся обновлению в виде рестайлинга. В данной статье мы подробно разберем предохранители и реле Honda Airwave, включая схемы блоков предохранителей, их точное расположение в автомобиле, а также иллюстрации и фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также другим элементам электрической системы Honda Airwave.
Функции предохранителей и реле в Honda Airwave могут варьироваться в зависимости от года выпуска модели и комплектации электрического оборудования вашего автомобиля.
Блок предохранителей в салоне

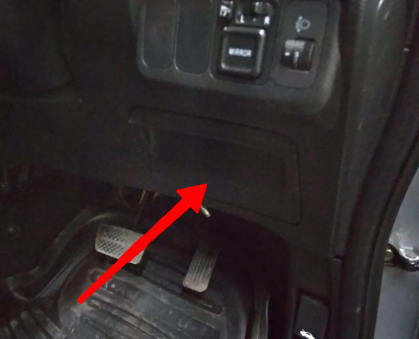

Основной блок предохранителей и реле в интерьере расположен в нижней части торпедо со стороны водителя, скрытый за пластиковой крышкой для защиты.

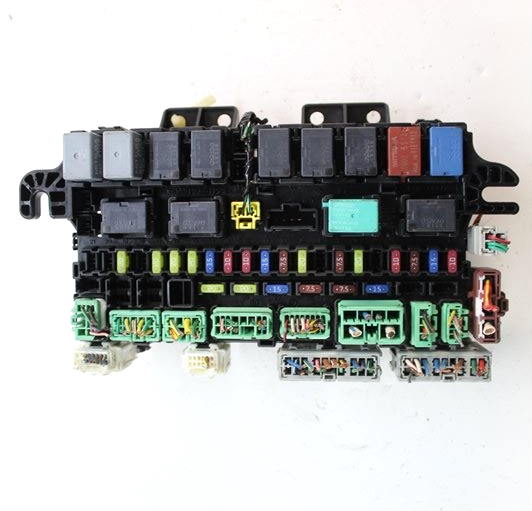

Фото пример

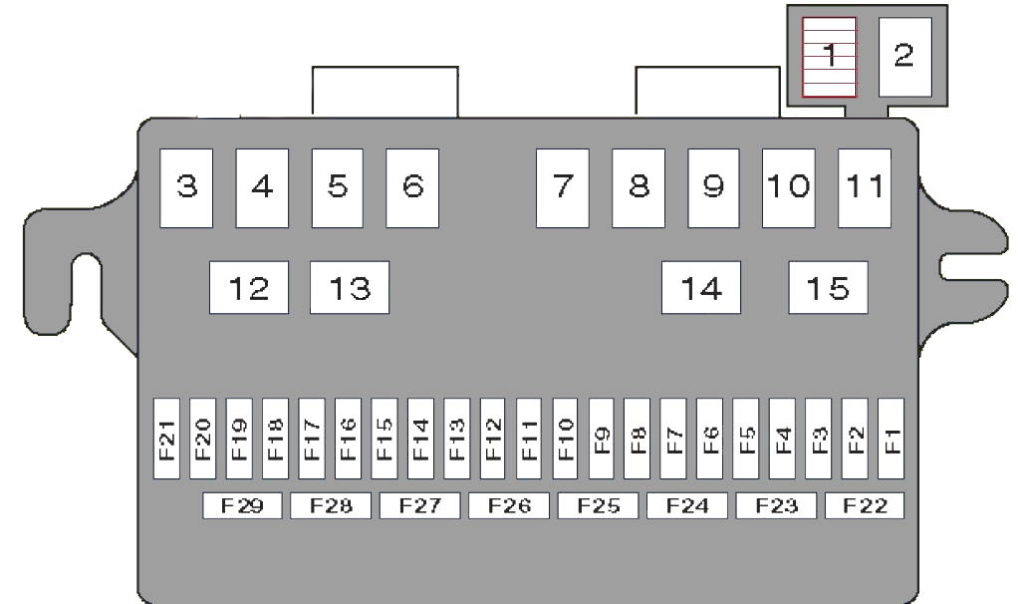

Схема
Описание
Предохранители
| 1 | 10А Реле задних фонарей хода, задние фонари, блок навигации (для версий с навигацией) |
| 2 | Нет |
| 3 | 7,5А Блок EPS, клапан блокировки селектора, приборная панель, блок центрального замка, генератор, лямбда-зонд, EVAP-клапан, блок VSA, HFL, корректор фар (ручной), сервоприводы фар |
| 4 | 10А Управление поворотниками и аварийкой (приборы) |
| 5 | Нет |
| 6 | 20А Мотор стеклоочистителя, насосы омывателя переднего и заднего стекол |
| 7 | 7,5А Блок ODS (для моделей с боковыми SRS) |
| 8 | Нет |
| 9 | 20А Обогрев заднего стекла, реле зеркал (если есть), реле обогрева заднего стекла |
| 10 | 7,5А Блок A/C, выключатель A/C (ручной), реле вентилятора печки, зеркала, реле вентиляторов радиатора и конденсора |
| 15А Разъем “А» для допоборудования | |
| 11 | 10А ECU двигателя, предохранитель бензонасоса, иммобилайзер, SRS (VA), Smart Key (если оснащен) |
| 12 | 10А Подсветка стеклоподъемников, мастер-выключатель, шторка панорамы (если есть), задний дворник |
| Реле стеклоподъемников | |
| 13 | 10А SRS (VB) |
| 14 | 15А Главные реле FI №1/№2, ECU, датчики CKP/VTC, IACV, VTC, инжекторы |
| 15 | 20А Задний левый стеклоподъемник |
| 16 | 20А Задний правый стеклоподъемник |
| 17 | 20А Передний правый стеклоподъемник |
| 18 | 10А Кнопка зажигания (+В) (Smart Key версии) |
| 19 | 20А Шторка панорамной крыши (если есть) |
| 20 | Разъем «D» для допоборудования |
| 21 | 7,5А Обогрев зеркал (если оснащен) |
| 22 | Нет |
| 23 | |
| 24 | 15А Катушки зажигания |
| 25 | 7,5А ABS модулятор и контроллер |
| 26 | 7,5А Клапан блокировки ключа, блокировка ключа (приборы), навигация (если есть), TV-тюнер, аудиосистема (без навигации), Smart Key (если есть) |
| Разъем «С” для допоборудования | |
| 27 | 15А <а href="https://vsepredohraniteli.ru/predohranitel-prikurivatelja/">Предохранитель прикуривателя, разъем для допоборудования |
| 28 | 20А Центральные замки дверей и багажника |
| 29 | 20А Передний левый стеклоподъемник |
Предохранитель номер 27 отвечает за функционирование прикуривателя в Honda Airwave.
Реле
| 1 | Реле зеркал |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле разблокировки дверей |
| 4 | Реле разблокировки дверей |
| 5 | Габариты |
| 6 | Реле фар №2 |
| 7 | Реле фар №1 |
| 8 | Реле правого поворотника |
| 9 | Реле левого поворотника |
| 10 | Главное реле FI №1 |
| 11 | Главное реле FI №2 |
| 12 | Стартер |
| 13 | Реле стеклоподъемников |
| 14 | Реле вентилятора печки |
| 15 | Реле заднего хода |
Блок предохранителей под капотом
В моторном отсеке основной блок предохранителей и реле установлен со стороны водителя, у стойки, и прикрыт защитной панелью.
Фото пример
Всегда проверяйте назначение по схеме на крышке вашего блока предохранителей Honda Airwave.
Схема
Обозначение
| 1 | 80A Аккумулятор |
| 2 | 60A EPS контроллер |
| 3 | 50A Замок зажигания |
| 4 | 30A ABS модулятор и контроллер |
| 5 | 40A Вентилятор печки |
| 6 | 40A Предохранители №14, №15, №16, №17, №28, №29 (салонный блок) |
| 7 | 20A Реле фар №1, правая фара |
| 8 | 30A Предохранители №19, №21 (салонный блок) |
| 9 | 10A Реле габаритов, подсветка переключателей, противотуманки, приборы, A/C панель, аудио/навигация, габариты, номерной знак, разъем «В» (блок) |
| 10 | 30A Вентилятор охлаждения |
| 11 | 30A Вентилятор конденсора |
| Компрессор A/C, конденсатор (фильтр) | |
| 12 | 15A Диагностика, навигация/аудио/TV, приборы, центральный замок, освещение салона, иммобилайзер, Smart Key, датчики дверей (Smart Key) |
| 13 | 20A Реле фар №2, левая фара, индикатор |
| 14 | 10A Поворотники и аварийка (приборы) |
| 15 | 20A ABS модулятор и контроллер |
| 16 | 10A ABS, стоп-сигналы, доп. стоп |
| Гудок | |
| Реле гудка | |
| Реле | |
| R1 | Блок контроля напряжения |
| R2 | Реле-блок |
| R3 | Реле вентилятора охлаждения |
| R4 | Реле гудка |
| R5 | Реле вентилятора конденсора |
| R6 | Реле компрессора A/C |
| R7 | Реле фар |
Если вы заметили неточность или хотите добавить информацию о предохранителях Honda Airwave — оставляйте комментарии ниже.
