Предохранители и реле Honda Accord 6 Torneo

Honda Accord шестого поколения выпускалась в период с 1997 по 2002 год, включая модели 1997, 1998, 1999, 2000, 2001 и 2002 годов. Автомобиль поставлялся на глобальные рынки. В ряде регионов он известен как Honda Torneo. В этой статье мы подробно рассмотрим распиновку предохранителей и реле для Honda Torneo (Accord 6), с схемами блоков, фотографиями различных вариантов и указанием расположения электронных блоков управления. Особо выделим предохранитель, отвечающий за прикуриватель и розетку в Honda Accord 1998-2002.

Версии для европейского, японского и американского рынков отличаются кузовами и некоторыми техническими особенностями. Поэтому назначение предохранителей и реле может варьироваться. Рекомендуем проверять данные по схемам на крышках ваших блоков предохранителей Honda Accord 6.

Блоки предохранителей в салоне

Расположение блоков

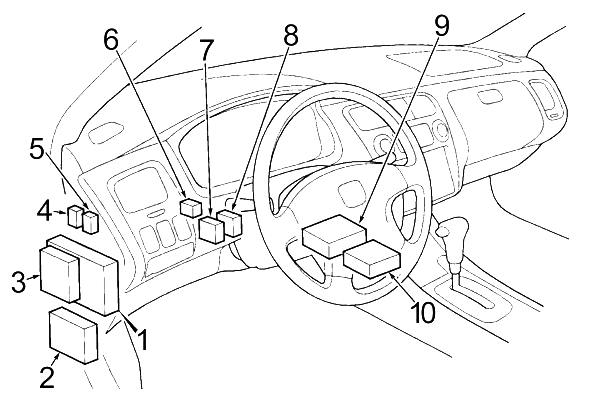

Общая схема размещения блоков в интерьере

Описание компонентов

1. Основной блок предохранителей №1
2. 2.3L: Модуль управления двигателем
3. Блок электроники кузова со стороны водителя (MICU)
4. Реле закрывания люка
5. Реле открывания люка
6. Реле ECU двигателя
7. Контроллер круиз-контроля
8. Блок управления дневными ходовыми огнями (DRL)
9. M/T: Электронный блок управления двигателем (ECM)
   A/T: Блок управления двигателем и АКПП (PCM)
10. Модуль подушек безопасности SRS

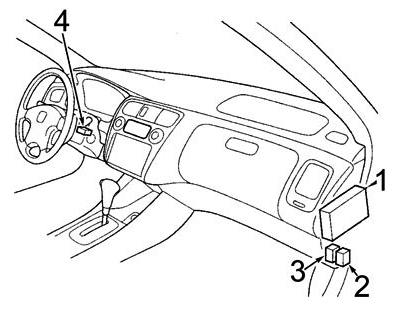

Дополнительные электронные модули

Обозначения

1. Блок предохранителей №2
2. Реле прерывания дальнего света фар (DRL)
   2.3L: Реле сенсора воздух-топливо (A/F) для ULEV
3. Реле габаритных фонарей
4. Приемник иммобилайзера

Блок предохранителей №1 в салоне

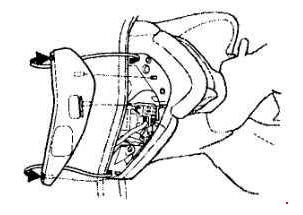

Первый блок предохранителей расположен в салоне, на левом конце приборной панели, за пластиковой крышкой. Для доступа снимите крышку.

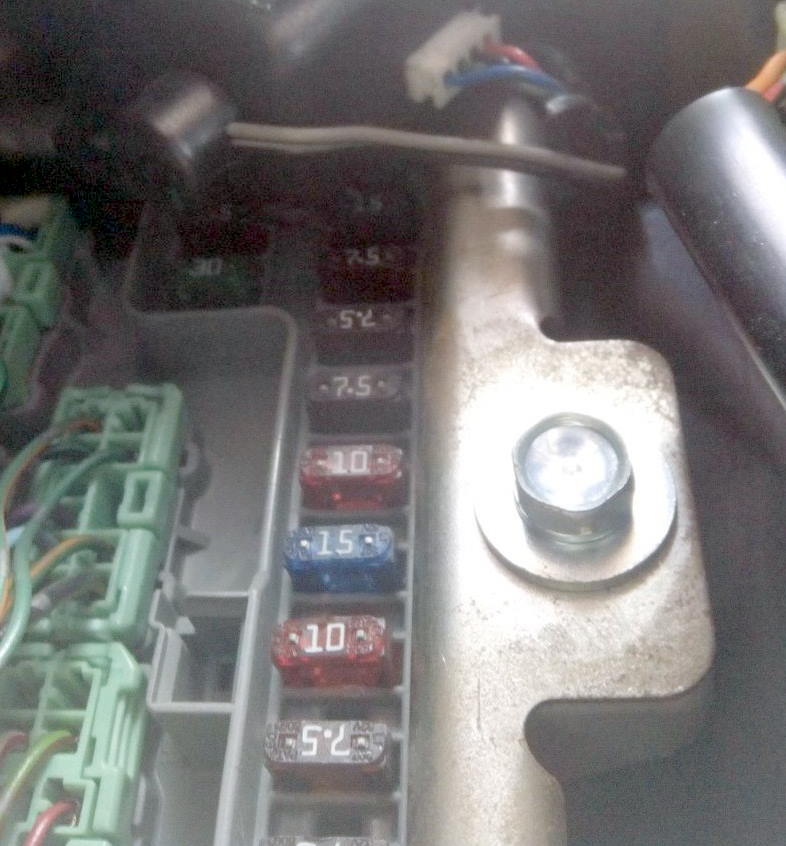

Пример на фото

Схема блока №1

Назначение предохранителей

1	15A Топливный насос, реле ECU двигателя, модуль SRS безопасности
2	10A Модуль подушек безопасности SRS
3	7,5A Панель климат-контроля, заслонки воздуха, обогрев, вентиляторы, подогрев сидений и заднего стекла
4	7,5A ECU ABS/TCS/VSA, зеркала с подогревом и электрорегулировкой
5	7,5A Модуль SRS с DRL
6	15A Система зарядки АКБ, круиз-контроль, ECU гидравлики, приборная панель, EVAP, VSS (M/T), ECM/PCM, ELD, HO2S (V6)
7	7,5A Стеклоочистители, OPDS, SRS, MICU водителя
	10A Задний омыватель, реле стеклоподъемников и люка
8	7,5A Реле розетки прикуривателя, разъем R, TV, блокировка АКПП (A/T)
9	7,5A Задние фонари хода, датчик стопов, часы, MICU, DRL, приборы, иммобилайзер, блокировка АКПП, прицеп
	10A Задние фонари, приборы, датчик тормозов, преднатяжители, MICU
10	7,5A Реле аварийки и поворотников
11	15A Катушки зажигания
12	30A Стеклоочиститель (купе), MICU (купе)
13	7,5A Стартер, ECM/PCM, реле ECU

На обратной стороне блока могут быть установлены дополнительные реле для Honda Accord 6.

Схема реле

Расшифровка реле

• R1 — Реле стартера
• R2 — А/Т Задние фонари хода
• R3 — Аварийная сигнализация и поворотники

Блок предохранителей №2 в салоне

Второй блок предохранителей размещен на левом конце приборной панели, за той же крышкой. Внешний вид примерно такой.

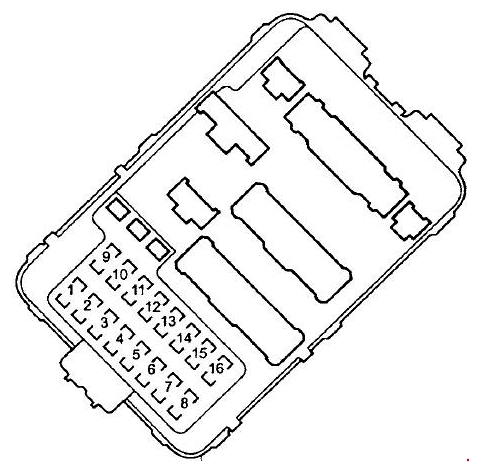

Схема блока №2

Назначение предохранителей №2

1	30A Электропривод люка
2	20A Электрорегулировка сиденья (продолжение, высота, спинка)
	20A Усилитель звука аудиосистемы
3	20A Продольная регулировка водительского сиденья
4	20A Регулировка сиденья по высоте и продольно
5	20A Наклон спинки сиденья
	20A Противотуманные фары спереди
6	10A ECU DRL
	20A Реле O2-сенсора (ULEV)
7	20A Левый задний стеклоподъемник, реле люка
8	20A Пассажирский передний стеклоподъемник
9	20A Прикуриватель/розетка, аудиосистема
	15A Прикуриватель/розетка, аудиосистема
10	10A Седан: Габариты, номер, подсветка, салон, часы, перчатка, прицеп, MICU
	15A Купе: Габариты, номер, подсветка, салон, часы, перчатка, прицеп, MICU
11	7,5A Подсветка салона, дверные лампы, багажник
12	20A Центральный замок, MICU водителя
13	7,5A Климат-контроль, часы, приборы, обогрев, MICU, ECM/PCM, иммобилайзер, TV, навигация
14	7,5A ECU ABS/TCS/VSA
15	20A Водительский стеклоподъемник, MICU
16	20A Правый задний стеклоподъемник

Предохранитель №9 отвечает за функционирование прикуривателя в Honda Torneo / Accord 6.

На задней стороне блока также могут размещаться реле для различных систем.

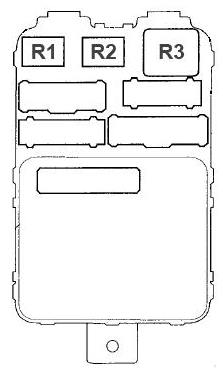

Схема реле №2

Обозначение реле

• R1 — Стеклоподъемники
• R2 — Розетка прикуривателя
• R3 — Обогрев заднего стекла

Блоки под капотом Honda Accord 6

Расположение

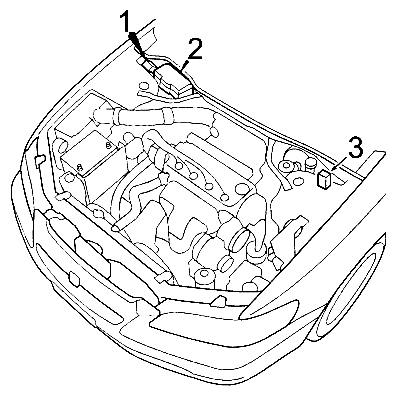

Схема размещения подкапотных блоков

Назначение

1. Блок реле
2. Основной блок предохранителей и реле
3. Реле стеклоочистителя

Блок реле под капотом

Схема

Расшифровка

R1	Насос ABS
R2	TCS или VSA
	Подогрев сидений
R3	ABS Fail-Safe

Основной блок предохранителей и реле под капотом

Главный подкапотный блок предохранителей и реле установлен справа от двигателя в Honda Torneo / Accord 6.

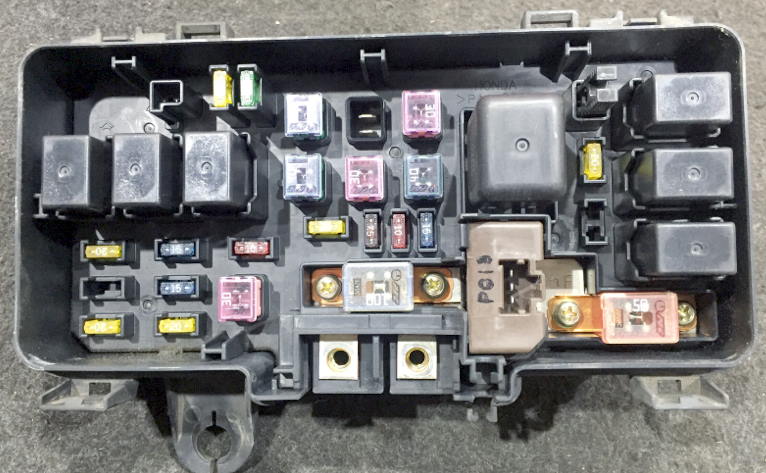

Фото блока

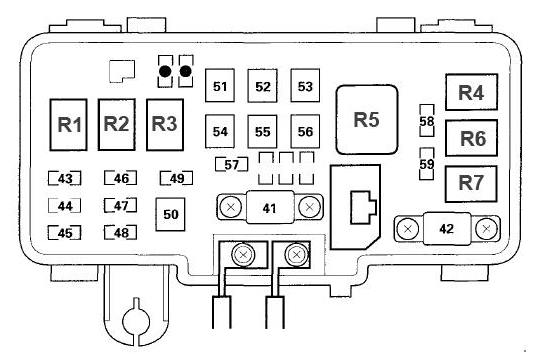

Схема подкапотного блока

Назначение

41	100A Аккумулятор
42	50A Замок зажигания
43	20A Правая фара (дальний/ближний), DRL
44	—
45	20A Левая фара (дальний/ближний), DRL, реле дальнего света, индикатор
46	15A DLC, реле PGM-FI ECU
47	20A Стоп-сигналы, ABS/VSA, круиз, сигнал, подсветка замка, соленоид АКПП, ECM/PCM
	15A Стопы, ABS, доп. стоп, сигнал, подсветка, соленоид, ECM/PCM, тормоза, MICU
48	20A ECU ABS/TCS/VSA
49	15A Реле аварийки и поворотников
	10A Реле аварийки и поворотников
50	30A Реле ABS-насоса, предохранитель салон №2: 14
51	40A Реле стеклоподъемников, салон №2: 1,7,8,15,16
52	20A Реле TCS
53	40A Реле обогрева стекла
	30A Реле обогрева стекла
54	40A Салон №2: 9,10,11,12,13
55	40A Салон №2: 2,3,4,5,6
	30A Салон №2: 3,5
56	40A Реле отопителя
57	20A Вентилятор охлаждения
58	20A Компрессор А/С, вентилятор А/С, ECU V6
59	20A Подогрев сидений
	20A VSA
Реле
R1	Фара №1
R2	Фара №2
R3	Гудок
R4	Вентилятор А/С
R5	Отопитель
R6	Вентилятор охлаждения
R7	Компрессор А/С



Если есть дополнения по предохранителям Honda Accord 6 или Torneo, оставляйте в комментариях.
