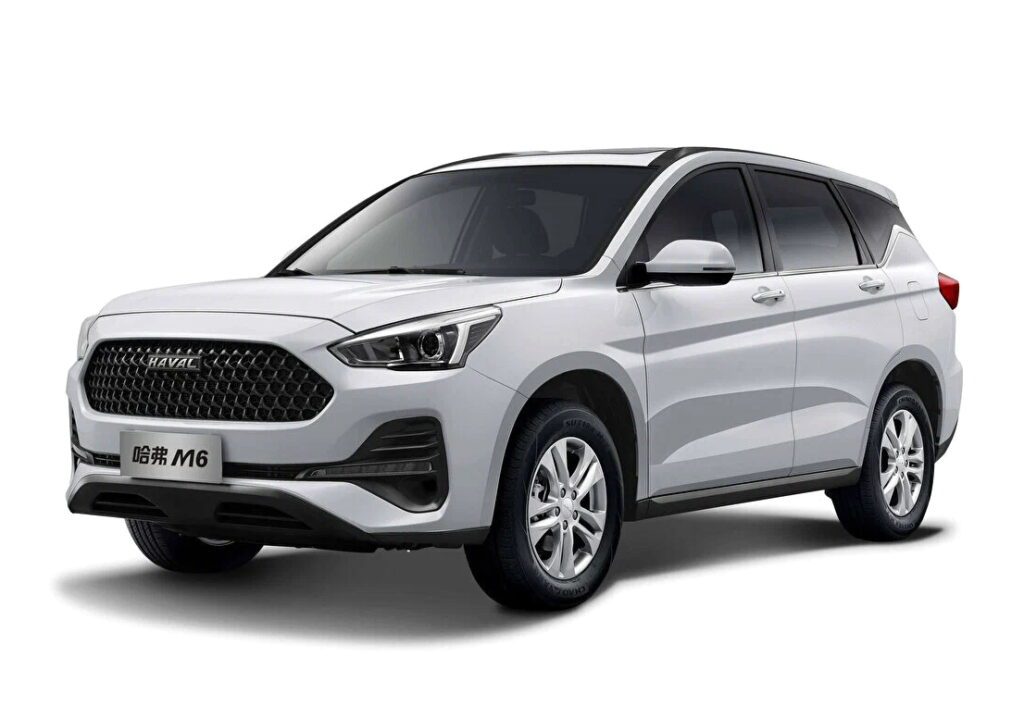

Кроссовер Haval M6 в обновленной модификации выпускался в 2021, 2022, 2023, 2024, 2025 и 2026 годах. В этой статье вы найдете подробное описание предохранителей и реле Haval M6, включая схемы блоков предохранителей, их точное расположение в автомобиле Хавал М6, а также фото-иллюстрации для наглядности. Мы также разберем предохранитель, отвечающий за прикуриватель в Haval M6, и другие ключевые элементы электрической системы.
Функции предохранителей и реле в Haval M6 могут варьироваться в зависимости от года производства, комплектации электрики и региона продаж вашего автомобиля.
Блок предохранителей в салоне

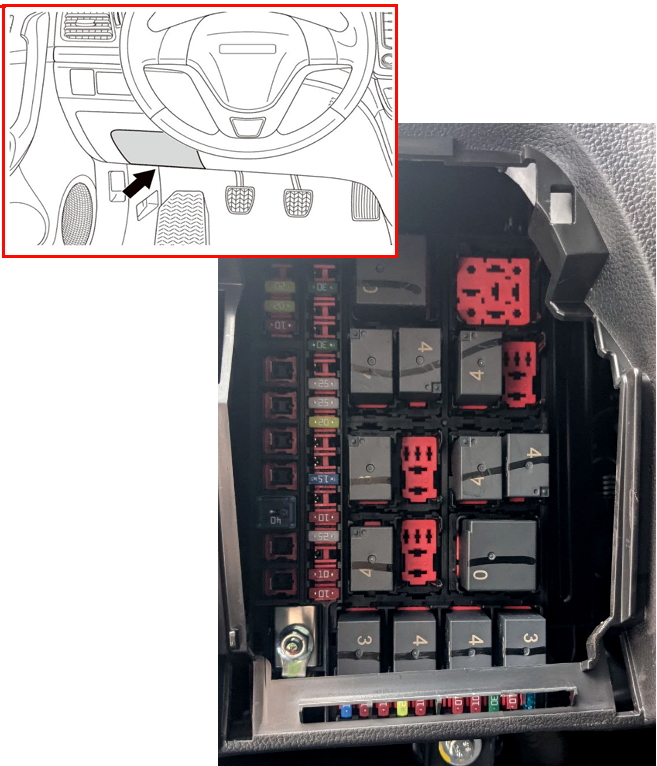

В интерьере автомобиля блок предохранителей Haval M6 размещен в нижней секции торпедо на стороне водителя, скрыт под пластиковой крышкой для защиты.

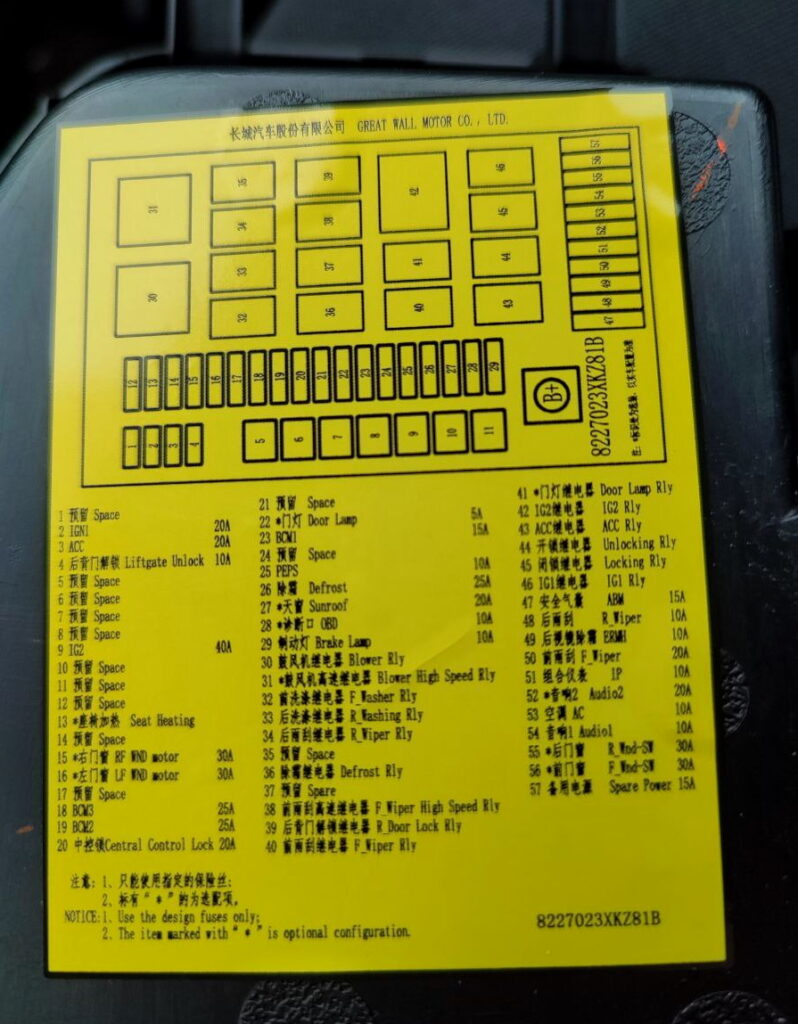

Всегда проверяйте функции компонентов по схеме, нанесенной на внутренней стороне крышки блока предохранителей Haval M6.

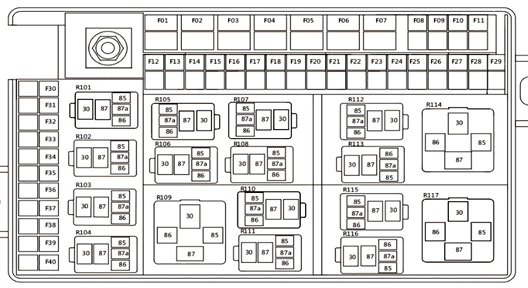

Схема блока предохранителей в салоне Haval M6
Расшифровка предохранителей и реле
| F01 | Резерв |
| F02 | Резерв |
| F03 | 40A IGN2 |
| F04 | Резерв |
| F05 | Резерв |
| F06 | Резерв |
| F07 | Резерв |
| F08 | 10A Разблокировка двери багажника |
| F09 | 20A АСС |
| F10 | 20A IGN1 |
| F11 | Резерв |
| F12 | 10A Лампы стоп-сигнала |
| F13 | 10A Диагностический разъем |
| F14 | 20A Люк |
| F15 | 25A Обдув стекла |
| F16 | PEPS |
| F17 | Резерв |
| F18 | 15A ВСМ1 |
| F19 | Резерв |
| F20 | Резерв |
| F21 | 20A Центральный замок |
| F22 | 25A ВСМ2 |
| F23 | 25A ВСМЗ |
| F24 | Резерв |
| F25 | 30A Окно левой двери |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 15A Подушки безопасности |
| F31 | 10A Очиститель заднего стекла |
| F32 | 10A Обогрев зеркала заднего вида |
| F33 | 20A Очиститель ветрового стекла |
| F34 | 10A Приборная панель |
| F35 | 20A Звук 2 |
| F36 | 10A Кондиционер |
| F37 | 10A Звук |
| F38 | 30A Окна задних дверей |
| F39 | Резерв |
| F40 | 15A Прикуриватель |
| Реле в блоке салона Haval M6 | |
| R101 | Реле АСС |
| R102 | Реле отпирания |
| R103 | Реле запирания |
| R104 | Реле IGN1 |
| R105 | Реле стеклоочистителя стеклоочистителя лобового стекла |
| R106 | Резерв |
| R107 | Реле обогрева стекол |
| R108 | Реле обдува зеркала заднего вида |
| R109 | Реле IGN2 |
| R110 | Реле высокой скорости переднего стеклоочистителя |
| R111 | Реле разблокировки двери багажного отделения |
| R112 | Реле омывателя ветрового стекла |
| R113 | Реле омывателя заднего стекла |
| R114 | Реле нагнетателя |
| R115 | Реле заднего стеклоочистителя |
| R116 | Резерв |
| R117 | Резерв |
Предохранитель прикуривателя в Haval M6 — это номер 40 номиналом 15A, расположенный в нижнем ряду справа на схеме блока.
Блок предохранителей под капотом

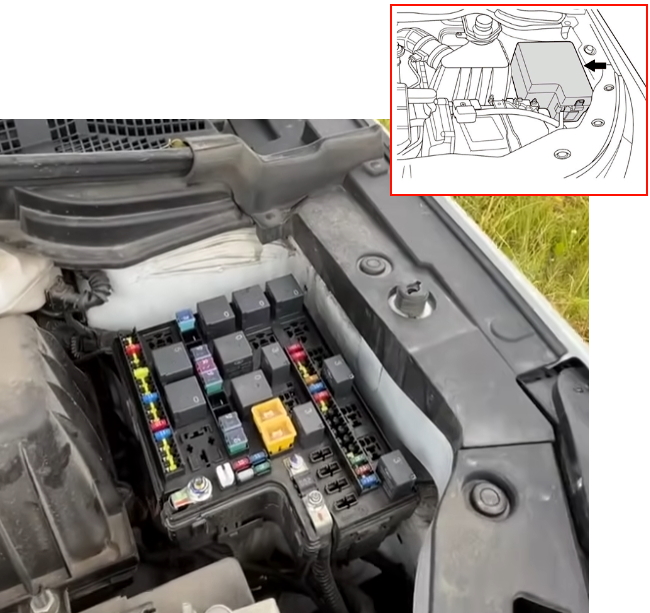

В моторном компартменте основной блок реле и предохранителей Haval M6 установлен слева от двигателя, защищен крышкой от внешних воздействий.

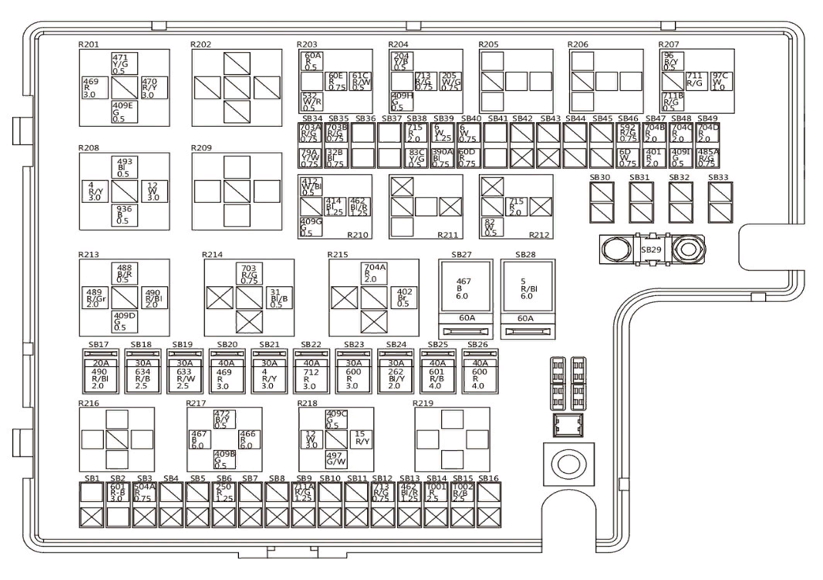

Схема блока под капотом Haval M6
Расшифровка элементов блока
| SB1 | Резерв |
| SB2 | 30A ABS2 |
| SB3 | 10A Нормальное напряжение ECU |
| SB4 | Резерв |
| SB5 | Резерв |
| SB6 | 20A Нормальное напряжение акустики |
| SB 7 | Резерв |
| SB8 | Резерв |
| SB9 | 15A Звуковое устройство |
| SB10 | Резерв |
| SB11 | Резерв |
| SB12 | 10A Компрессор |
| SB13 | 15A Топливный насос |
| SB14 | 25A TCU1 |
| SB15 | 25A TCU2 |
| SB16 | Резерв |
| SB17 | 20A Вакуумный насос |
| SB18 | 30A ЕРВ1 |
| SB19 | 30A ЕРВ2 |
| SB20 | 40A Вентилятор охлаждения 2 |
| SB21 | 30A Возбуждение стартера |
| SB22 | 40A Низкая скорость вентилятора |
| SB23 | 30A ABS1 |
| SB24 | 30A Электрический привод сиденья водителя |
| SB25 | 40A ESP2 |
| SB26 | 40A ESP1 |
| SB27 | 60A Вентилятор охлаждения 1 |
| SB28 | 60A Источник питания блока предохранителей приборной панели |
| SB29 | 200A Генератор |
| SB30 | Резерв |
| SB31 | Резерв |
| SB32 | Резерв |
| SB33 | Резерв |
| SB34 | 10A Левая фара ближнего света |
| SB35 | 10A Правая фара ближнего света |
| SB36 | Резерв |
| SB37 | Резерв |
| SB38 | 5A Лампа подсветки салона |
| SB39 | 15A Питание ECU IG |
| SB40 | 10A Фонарь заднего хода |
| SB41 | Резерв |
| SB42 | Резерв |
| SB43 | Резерв |
| SB44 | Резерв |
| SB45 | Резерв |
| SB46 | 10A Насос системы охлаждения |
| SB47 | 30A Главное реле 1 |
| SB48 | 7,5A Главное реле 2 |
| SB49 | 15A Главное реле 3 |
| Реле в блоке под капотом Haval M6 | |
| R201 | Реле низкоскоростного вентилятора |
| R202 | Резерв |
| R203 | Реле фонаря заднего хода |
| R204 | Реле компрессора |
| R205 | Резерв |
| R206 | Резерв |
| R207 | Реле устройства звукового сигнала |
| R208 | Пусковое реле |
| R209 | Резерв |
| R210 | Реле топливного насоса |
| R211 | Реле дальнего света |
| R212 | Реле энергосбережения |
| R213 | Реле вакуумного насоса |
| R214 | Реле ближнего света |
| R215 | Главное реле |
| R216 | Резерв |
| R217 | Реле высокоскоростного вентилятора 1 |
| R218 | Реле коробки переключения передач |
| R219 | Резерв |
В этой комплектации блоков предохранителей Haval M6 замена желтых элементов или всего блока возможна в рамках сервисной кампании по отзыву. Для детальной информации обратитесь к официальному дилеру Хавал.

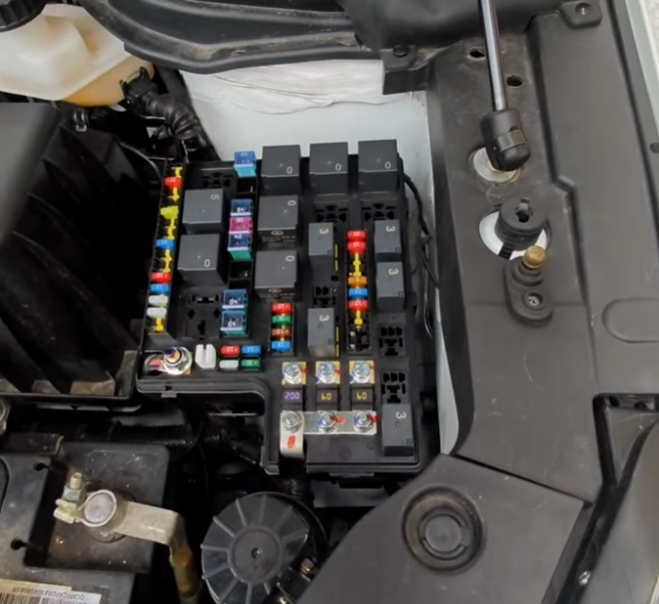

Иллюстрация обновленного блока предохранителей Haval M6
Если у вас есть дополнения к информации о предохранителях и реле Haval M6 — делитесь в комментариях.
