Geely Vision 1 первого поколения производилась с 2007 по 2013 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов выпуска. Автомобиль также известен под названиями Geely FC и Geely SC7. В этой статье вы найдете подробное руководство по предохранителям и реле Джили Визион, с схемами расположения блоков, их позициями в автомобиле и примерами фотографий. Особо выделим предохранитель для прикуривателя, fuse для зажигалки и других электрических систем Geely Vision 1.
Функции предохранителей и реле, их количество могут варьироваться в зависимости от года выпуска и комплектации электрики вашего Geely Vision.
Блок в салоне
Блок предохранителей в интерьере автомобиля размещен в нижней секции торпедо, со стороны водительского сиденья. Чтобы добраться до него, снимите защитную панель.

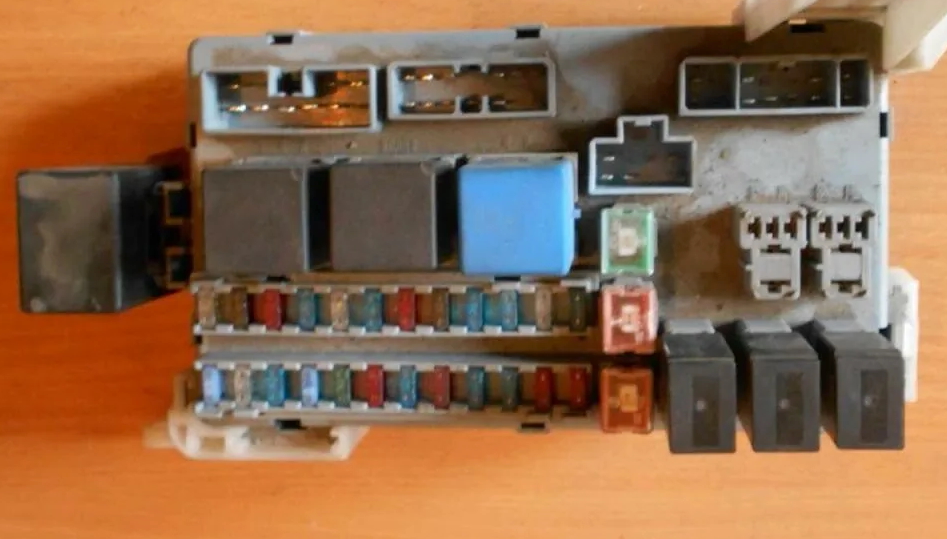

Внешний вид блока предохранителей Джили Визион будет примерно таким.
Предохранители

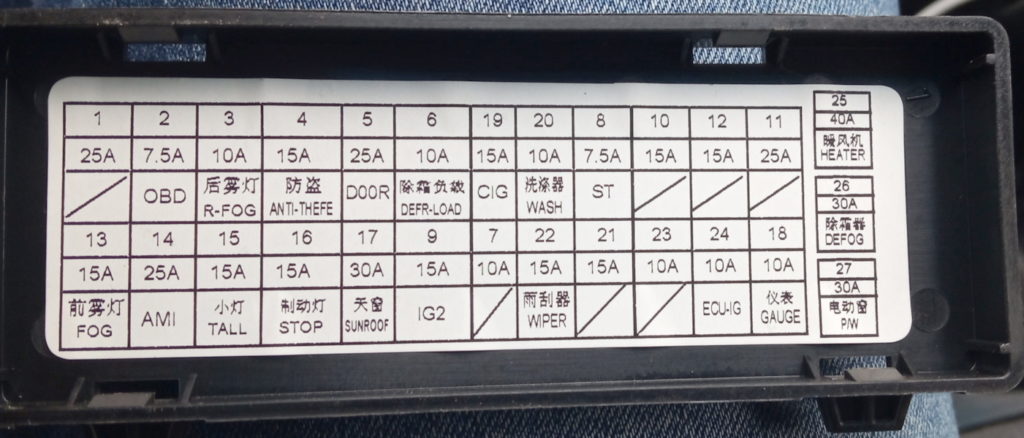

Проверьте назначение компонентов по схеме на внутренней стороне крышки блока предохранителей Geely Vision.

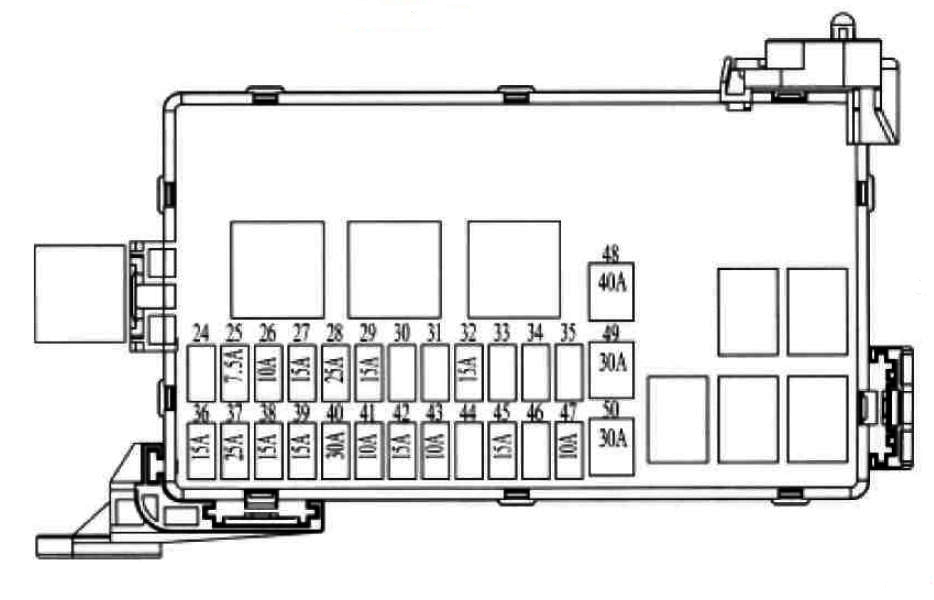

Схема
Описание
| 24 | 25А запасной |
| 25 | 7,5А система разрядки, диагностический разъём |
| 26 | 10А задний противотуманный свет |
| 27 | 15А защита против кражи магнитолы |
| 28 | 25А центральное управление дверями, светом |
| 29 | 10А обогреватель стекла, анти обледенитель |
| 30 | 15А прикуриватель, зеркала |
| 31 | 10А омывайка |
| 32 | 7,5А стартер, инжектор, подушки безопасности, антиугон, инструменты |
| 33 | запасной |
| 34 | запасной |
| 35 | запасной |
| 36 | 15A передние противотуманные фары |
| 37 | 25А AMI система зажигания |
| 38 | 15А габариты, номерной знак |
| 39 | 15А стоп-сигнал |
| 40 | 30А люк |
| 41 | 15А инструменты, кондиционер, оттаиватель, задний радар, задний свет, повороты |
| 42 | запасной |
| 43 | 15А стеклоочиститель |
| 44 | запасной |
| 45 | запасной |
| 46 | 10А зажигание, управление двигателем |
| 47 | 10А приборы, центральное управление, свет, антиугон, ABS |
| 48 | 40А обогреватель, кондиционер |
| 49 | 30А задний обогрев стекла |
| 50 | 30А стеклоподъемники |
Предохранитель №30 на 15А отвечает за функционирование прикуривателя в Geely Vision 1, включая зарядку гаджетов.
Реле

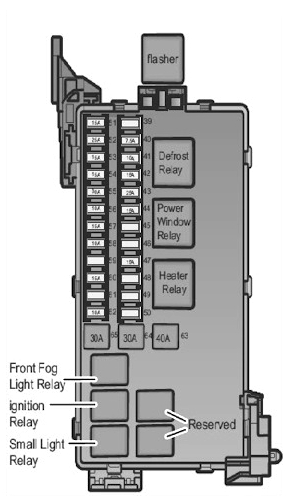

Схема
Обозначение
- Flasher — реле аварийной сигнализации
- Defrost relay — реле обогрева стекла
- Power Windows relay — реле электропривода стеклоподъемников
- Heater relay — реле обогревателя
- Front Fog Light relay — реле противотуманных фар
- Ignition relay — реле зажигания
- Small Light relay — реле света
Блок под капотом

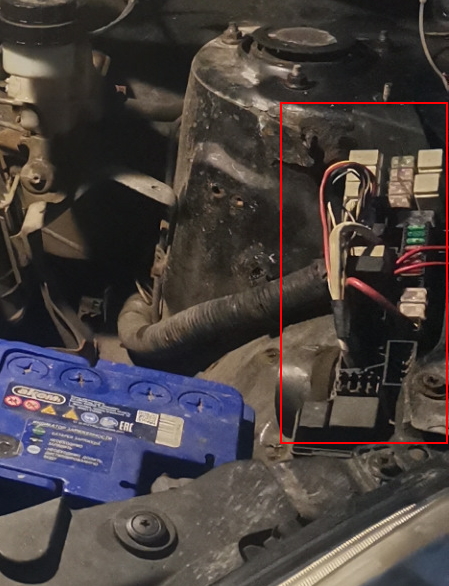

В моторном отсеке, слева от двигателя, установлен дополнительный блок с предохранителями и реле для Geely FC/SC7.

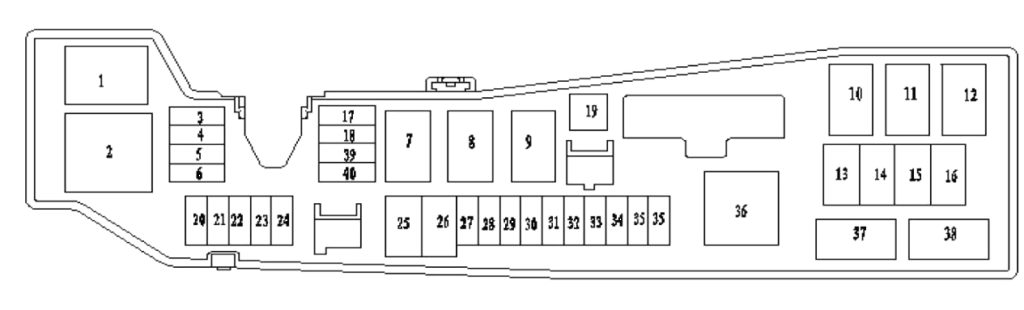

Схема
Назначение
| 1 | Реле компрессора |
| 2 | Реле стартера |
| Предохранители | |
| 3 | Запасной плавкий предохранитель (30A) |
| 4 | Запасной плавкий предохранитель (25A) |
| 5 | Запасной плавкий предохранитель (20A) |
| 6 | Запасной плавкий предохранитель (15A) |
| 7 | Запасной |
| 8 | Реле ближнего света фар |
| 9 | Реле дальнего света фар |
| 10 | Впрыскивание с электронным управлением главное реле |
| 11 | Реле вентилятора высокой скорости |
| 12 | Реле вентилятора низкой скорости |
| 13 | Место питания (30A) |
| 14 | Электрический вентилятор (30A) |
| 15 | ABS 2(30A). |
| 16 | ABS 1(40). |
| 17 | Запасной плавкий предохранитель (10A) |
| 18 | Запасной плавкий предохранитель (7.5A) |
| 19 | Резерв |
| 20 | Левая фара ближнего света (10A) |
| 21 | Правая фара ближнего света (10A) |
| 22 | Левая фара дальнего света (15A) |
| 23 | Правая фара дальнего света (15A) |
| 24 | Запасной |
| 25 | Предохранитель пуска (30A) |
| 26 | Система света |
| 27 | Запасной |
| 28 | Впрыскивание с электронным управлением (7.5A) |
| 29 | Клаксон / Сигнал (10A) |
| 30 | Аварийная сигнализация (10A) |
| 31 | Зарядка (5A) |
| 32 | Компрессор (10A) |
| 33 | Впрыскивание с электронным управлением (30A) |
| 34 | Салон (15A) |
| 35 | Выключатель зажигания Номер 2 электропитания (30A) |
| 36 | Главное электропитание |
| 37 | Реле клаксона |
Если возникли вопросы по предохранителям или реле Джили Визион, пишите в комментариях.
