Предохранители и реле Geely Tugella (2019–2026)

Geely Tugella первого поколения производилась в 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годах под кодом FY11. За этот период автомобиль подвергся обновлению дизайна и технических характеристик. Модель также известна как Geely Xingyue. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Джили Тугела, предоставим схемы, описание функций и акцент на предохранителе прикуривателя Geely Tugella, включая советы по замене предохранителей и диагностике неисправностей.

Функции предохранителей и реле в Geely Tugella могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего автомобиля. Перед заменой всегда проверяйте руководство по эксплуатации.

Расположение блока предохранителей в салоне

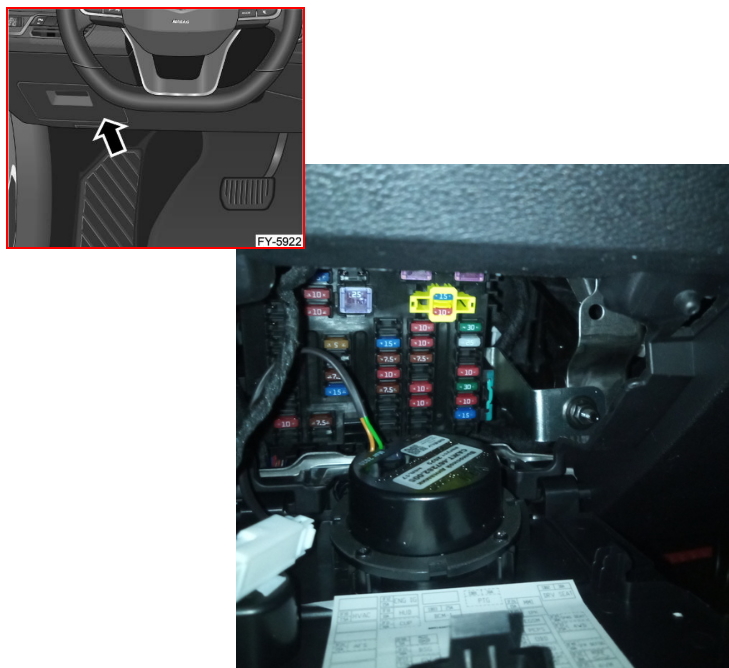

Блок предохранителей и реле в интерьере Geely Tugella установлен в нижней части торпедо, на стороне водителя, под защитной панелью. Это удобное место для быстрого доступа к основным электрическим цепям.

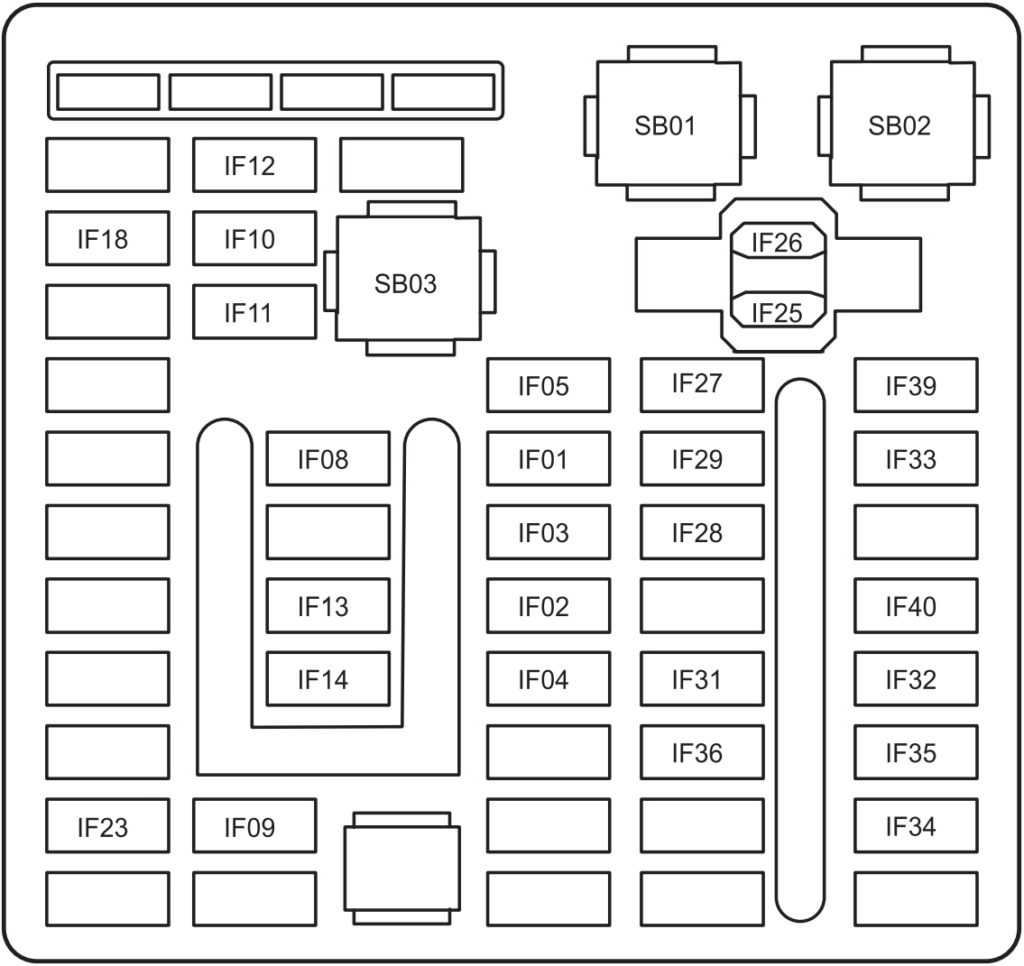

Схема блока предохранителей в салоне Джили Тугела

Расшифровка предохранителей салонного блока Geely Tugella

IF01	15А Предохранитель переднего резервного источника питания
IF02	10А Предохранитель USB-порта
IF03	7,5А Предохранитель переключателя режимов езды
IF04	7,5А Предохранитель беспроводной зарядки мобильных устройств*
IF05	15А Предохранитель резервного питания багажника
IF08	5А Предохранитель системы подушек безопасности
IF09	7,5А Предохранитель селектора передач
IF10	10А Предохранитель проекционного дисплея (HUD)*
IF11	10А Предохранитель подогрева подстаканников
IF12	15А Предохранитель моторного отсека IG
IF13	7,5А Предохранитель шлюзового модуля
IF14	15А Предохранитель омывателя стекол
IF15	10А Предохранитель системы BSG
IF18	7,5А Предохранитель климат-контроля
IF21	15А Предохранитель адаптивного фаркопа
IF23	10А Предохранитель GCM-модуля
IF25	10А Предохранитель приборной панели
IF26	15А Предохранитель аудиосистемы
IF27	10А Предохранитель электронного селектора передач
IF28	7,5А Предохранитель OBD-диагностики
IF29	10А Предохранитель PEPS-системы
IF31	10А Предохранитель обогрева задних сидений
IF32	30А Предохранитель панорамного люка
IF33	25А Предохранитель полного привода
IF34	15А Предохранитель второго контроллера кузова
IF35	10А Предохранитель камер кругового обзора
IF36	10А Предохранитель тормозного переключателя
IF39	30А Предохранитель переднего пассажирского сиденья
IF40	10А Предохранитель обогрева лобового стекла
SB01	30А Предохранитель электропривода багажника
SB02	30А Предохранитель водительского сиденья
SB03	25А Предохранитель первого контроллера кузова

Предохранитель прикуривателя Geely Tugella — это IF01 на 15А, отвечающий за питание розетки в салоне.

Блок предохранителей в моторном отсеке

В подкапотном пространстве Geely Tugella блок с предохранителями и реле размещен слева от двигателя. Для доступа снимите верхнюю панель бампера или крыла, затем откройте крышку блока. Это критично для ремонта электрики в Geely Xingyue.

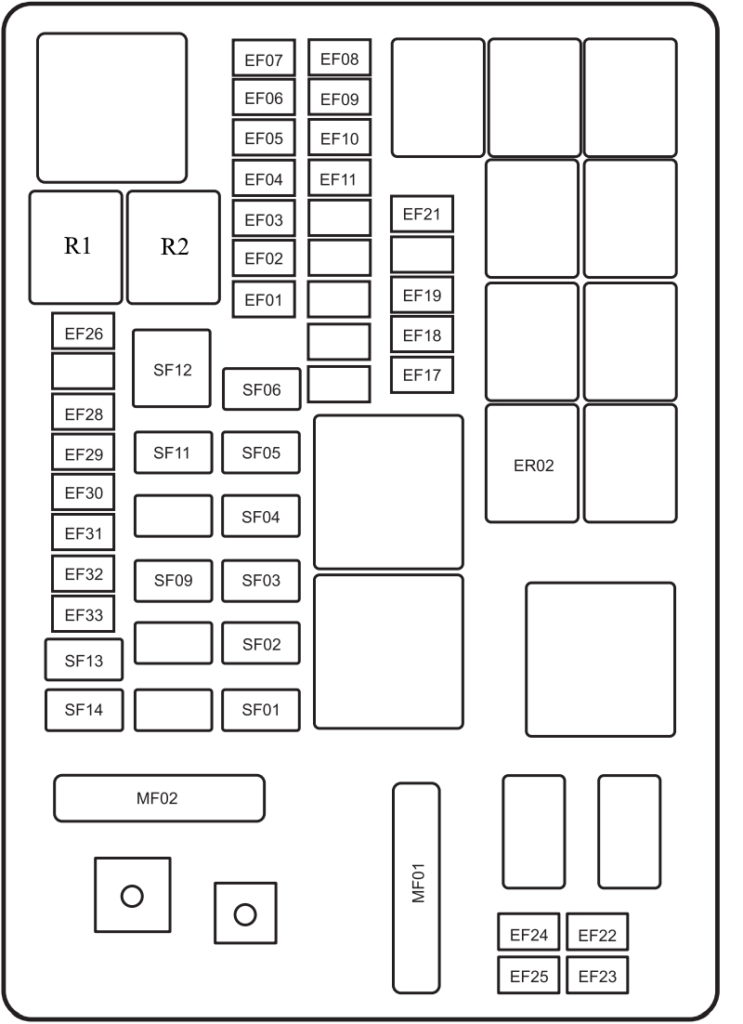

Схема блока под капотом Джили Тугела

Описание предохранителей и реле моторного блока Geely Tugella

BF01	150А Блок электрических предохранителей в моторном отсеке (Блок предохранителей для положительной клеммы аккумулятора)
BF02	80А Предохранитель EPS (Блок предохранителей для положительной клеммы аккумулятора)
MF01	60А Предохранитель электрического водяного насоса
MF02	150А Предохранитель генератора
SF01	60А Предохранитель радиаторного вентилятора
SF02	60А Предохранитель ESP 2
SF03	40А Предохранитель ESP 1
SF04	30А Предохранитель заднего стеклоочистителя
SF05	30А Предохранитель стартера
SF06	40А Предохранитель вентилятора охлаждения
SF09	30А Предохранитель модуля правой двери
SF11	30А Предохранитель модуля левой двери
SF12	80А Предохранитель IP_BOX В+
SF13	60А Предохранитель IP_BOX ACC&IG1
SF14	25А Предохранитель ремня безопасности водителя
EF01	15А Предохранитель 8АТ TCU
EF02	20А Предохранитель 1 регулятора переключения передач
EF03	10А Предохранитель 2.0TD EMS
EF04	25А Предохранитель IP_BOX_IG2
EF05	20А Предохранитель 2 регулятора переключения передач
EF06	25А Предохранитель топливного насоса
EF07	15А Предохранитель сигнала
EF08	10А Предохранитель соленоидного клапана и датчика
EF09	10А Предохранитель лямбда-зонда
EF10	15А Предохранитель катушек зажигания
EF11	20А Предохранитель 2.0TD EMS
EF17	7,5А Предохранитель EPS IG
EF18	7,5А Предохранитель ESP IG
EF19	7,5А Предохранитель EMS/TCU IG
EF21	10А Предохранитель стоп-сигналов
EF22	15А Предохранитель левого ближнего света
EF23	15А Предохранитель правого ближнего света
EF24	15А Предохранитель левого дальнего света
EF25	15А Предохранитель правого дальнего света
EF26	10А Предохранитель компрессора кондиционера
EF28	30А Предохранитель передних дворников
EF29	5А Предохранитель датчика аккумулятора
EF30	15А Предохранитель 1 модуля переднего отопителя
EF31	15А Предохранитель 2 модуля переднего отопителя
EF32	25А Предохранитель усилителя аудио
EF33	10А Предохранитель двигателя решетки и реле вентилятора

R1 — Реле компрессора кондиционера
R2 — Реле звукового сигнала

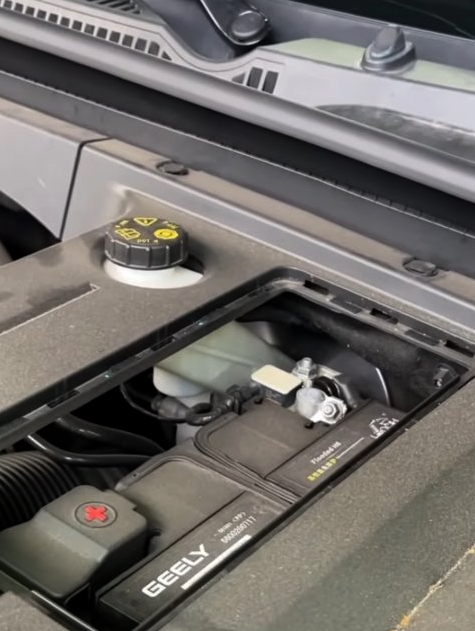

Частая неисправность у владельцев Geely Tugella, особенно зимой, — разрядка аккумулятора ниже 12В. Причина может крыться в сбое интеллектуальной системы зарядки, которая ограничивает напряжение до 12,8В. Даже с новым АКБ двигатель может не запускаться. Рекомендуемое решение: отключите разъем IBS-менеджера от минусовой клеммы батареи для нормальной зарядки.
