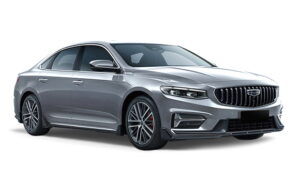

Geely Preface 1 первого поколения производилась с 2021 по 2027 год, включая модели 2021, 2022, 2023, 2024, 2025, 2026 и 2027 годов выпуска. За этот период автомобиль претерпел несколько обновлений. Модель также известна как Geely Xingrui. В этой статье вы найдете подробное описание предохранителей и реле для Джили Префейс 1: схемы блоков предохранителей Geely Preface, их расположение, фотоиллюстрации и примеры установки. Особо выделим предохранитель прикуривателя в Geely Xingrui, а также другие ключевые элементы электрики, такие как реле и fuse box Geely Preface.
Расположение, назначение предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска Geely Preface и комплектации электрического оборудования вашего автомобиля.
Блок предохранителей в моторном отсеке
В моторном отсеке Geely Preface 1 блок с предохранителями и реле установлен слева от аккумуляторной батареи. Для доступа к fuse box под капотом снимите защитную крышку блока.

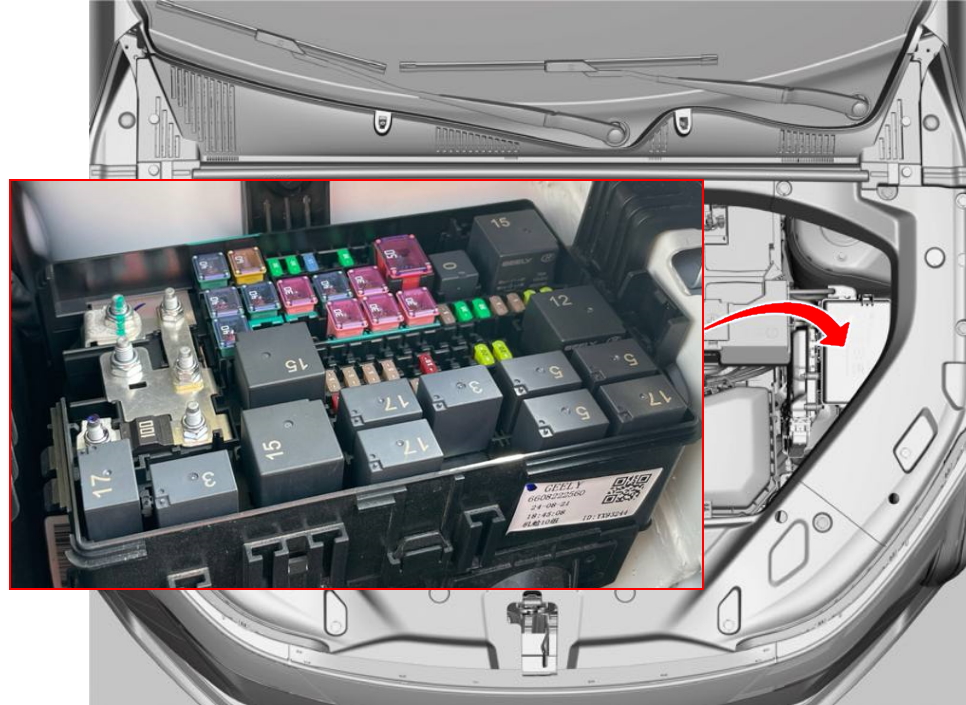

Местоположение блока

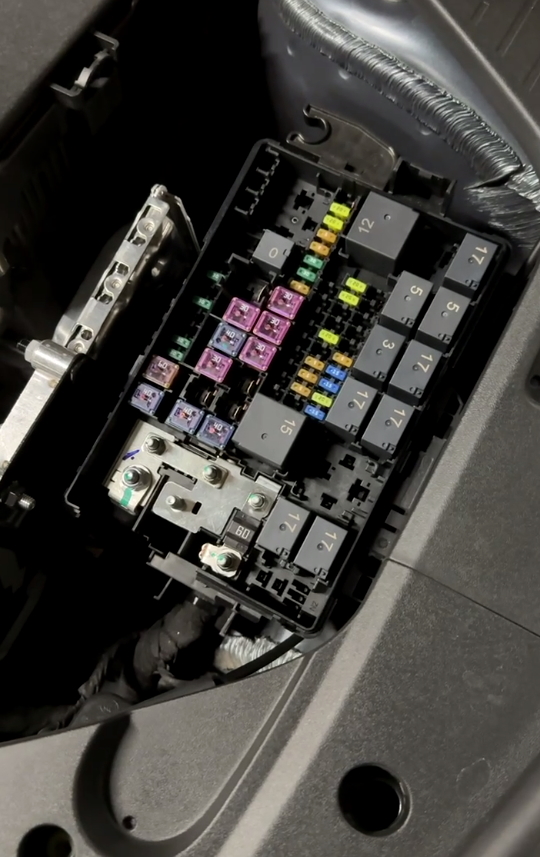

Фото блока под капотом Geely Preface

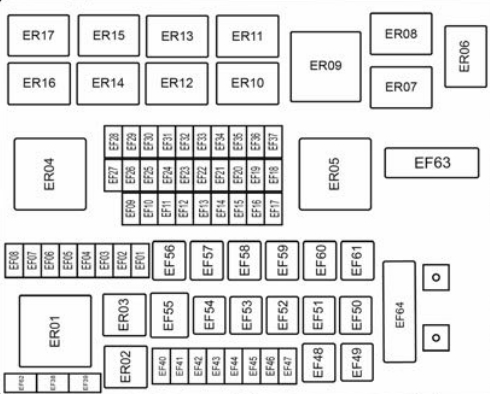

Схема предохранителей под капотом Джили Префейс
Расшифровка предохранителей и реле в блоке под капотом Geely Xingrui
| EF01 | 5А ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ |
| EF02 | 30A КОРОБКА ПЕРЕДАЧ 7DCT1 |
| EF03 | 30A КОРОБКА ПЕРЕДАЧ 7DCT1 |
| EF04 | 5A РЕЛЕ КАТУШКИ |
| EF05 | 5A БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ) |
| EF06 | 20A ЭЛЕКТРОННЫЙ БЛОК ТОПЛИВНОГО НАСОСА (PEM) |
| EF07 | 20A ЗВУКОВОЙ СИГНАЛ |
| EF19 | 5A БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ) И БЛОК УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ 7DCT1*, БЛОК УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ (PCM)* |
| EF20 | 5A ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPAS)*, ЦЕНТРАЛЬНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ ДИНАМИКОЙ АВТОМОБИЛЯ (VDDM)*, МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM)*, АВТОМОБИЛЬНЫЙ ВЫЧИСЛИТЕЛЬНЫЙ БЛОК (VCU)* |
| EF21 | 5AДАТЧИК ПЕДАЛИ АКСЕЛЕРАТОРА |
| EF22 | 10A РАДАР ПЕРЕДНЕГО ОБЗОРА (FLR)* |
| EF23 | 20A ПИТАНИЕ IGN РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА |
| EF26 | 20A ЛЕВАЯ БЛОК-ФАРА |
| EF27 | 20A ПРАВАЯ БЛОК-ФАРА |
| EF33 | 5A КАТУШКА РЕЛЕ |
| EF34 | 15A СВЕЧА И КАТУШКА ЗАЖИГАНИЯ |
| EF35 | 15A КИСЛОРОДНЫЙ ДАТЧИК 1 (ПЕРЕДНИЙ ЛЕВЫЙ), ЗАДНИЙ КИСЛОРОДНЫЙ ДАТЧИК |
| EF36 | 20A БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ) |
| EF37 | 15A КЛАПАН И ДАТЧИК |
| EF40 | 25A ЗАДНИЙ БЛОК УПРАВЛЕНИЯОСВЕЩЕНИЕМ (RCM)* |
| EF41 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| EF43 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| EF46 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| EF47 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| EF48 | 60A ЦЕНТРАЛЬНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ ДИНАМИКОЙ АВТОМОБИЛЯ (VDDM) |
| EF49 | 40A ЦЕНТРАЛЬНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ ДИНАМИКОЙ АВТОМОБИЛЯ (VDDM) |
| EF50 | 40A ГЛАВНЫЙ КОНТРОЛЛЕР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (HVAC) |
| EF52 | 30A ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ (WWM) |
| EF53 | 40A ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА (ЛЕВЫЙ)* |
| EF54 | 30A ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА |
| EF56 | 30A КОРОБКА ПЕРЕДАЧ 7DCT1 |
| EF57 | 30A СТАРТЕР (2.0TD) |
| EF58 | 30A КОРОБКА ПЕРЕДАЧ 7DCT1 |
| EF61 | 40A ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА (ПРАВЫЙ)* |
| EF63 | 60A ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ (EFCM) |
Блок предохранителей в салоне Geely Preface

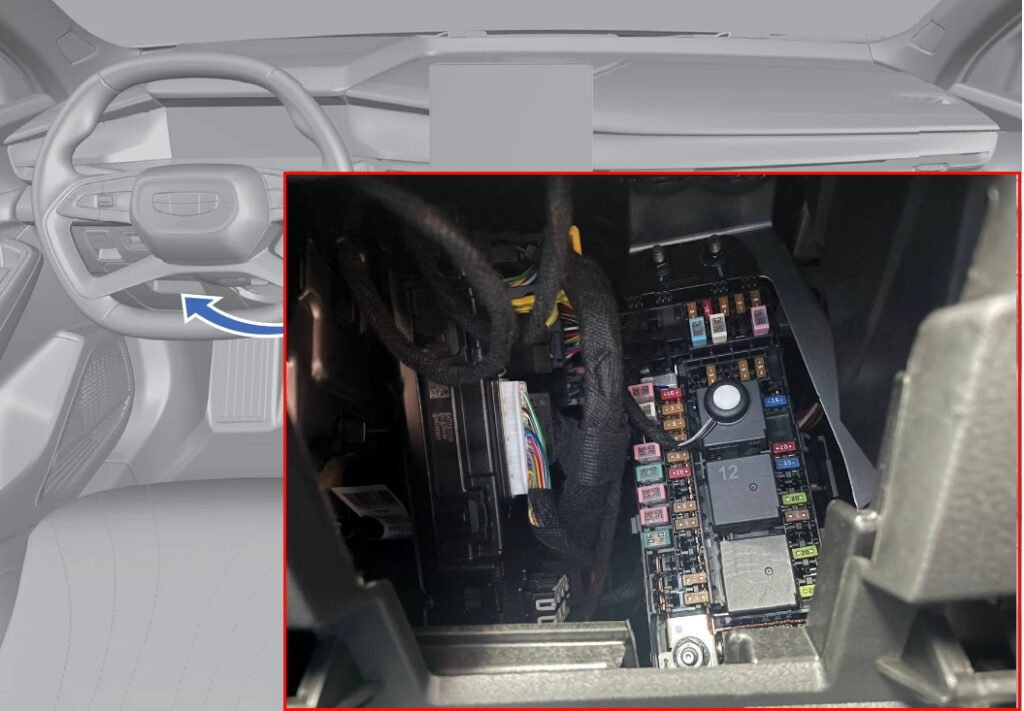

В интерьере Джили Префейс блок предохранителей установлен в нижней части торпедо, за защитной панелью, со стороны водительского сиденья.

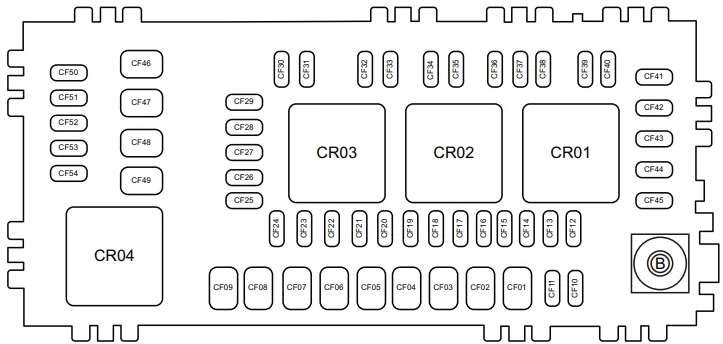

Схема блока предохранителей в салоне Джили Префейс 1
Расшифровка предохранителей салонного блока Geely Xingrui
| CF02 | 40A ЭЛЕКТРОПРИВОД СИДЕНЬЯ ВОДИТЕЛЯ |
| CF03 | 30A БЛОК УПРАВЛЕНИЯ ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ (RAPM) |
| CF04 | 30A БЛОК УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ (AUD)* |
| CF05 | 40A ЭЛЕКТРОПРИВОД СИДЕНЬЯ ПАССАЖИРА |
| CF06 | 30A БЛОК УПРАВЛЕНИЯ ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ (RAPM) |
| CF08 | 25A ГОЛОВНОЙ БЛОК ДИСПЛЕЯ (DHU) |
| CF09 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| CF10 | 5A ЦЕНТРАЛЬНЫЙ КОНТРОЛЛЕР СИСТЕМЫ АКТИВНОЙ БЕЗОПАСНОСТИ (ASDM)* |
| CF11 | 5A ЛЕВЫЙ БОКОВОЙ РАДАР ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ (SODL)*, ПРАВЫЙ БОКОВОЙ РАДАР ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ (SODR)* |
| CF12 | 5A КАТУШКА РЕЛЕ 3 |
| CF13 | 5A БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ НА ЦЕНТРАЛЬНОЙ КОНСОЛИ (CCSM), БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ НА ДВЕРИ ВОДИТЕЛЯ (DDS) |
| CF16 | 5A ЭЛЕКТРОПРИВОД СИДЕНЬЯВОДИТЕЛЯ* |
| CF17 | 5A БЛОК СИСТЕМЫ ВЫЗОВА ЭКСТРЕННЫХ СЛУЖБ (ERAM)* |
| CF19 | 10A ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ВОДИТЕЛЯ (DIS) |
| CF20 | 5A БЛОК АНТЕННЫ СИСТЕМЫ ТЕЛЕМАТИКИ И СВЯЗИ (TCAM), РАДИОЧАСТОТНАЯ АНТЕННА (RFA) |
| CF21 | 5A БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ (SWM) |
| CF22 | 5A ДИСПЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ (CSD) |
| CF23 | 5A МОДУЛЬ ДАТЧИК ДОЖДЯ И ОСВЕЩЕННОСТИ (RLSM), КОММУНИКАЦИОННЫЙ МОДУЛЬ BLUETOOTH И NFC (BNCM) |
| CF24 | 10A ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ OBD II |
| CF25 | 25A БЛОК УПРАВЛЕНИЯ ВЕРХНИМ ЛЮКОМ (SRM)* |
| CF26 | 5A КАМЕРА ПЕРЕДНЕГО ОБЗОРА (FLC)* |
| CF27 | 5A ФОНОВАЯ ПОДСВЕТКА САЛОНА* |
| CF28 | 5A ПЕРЕКЛЮЧАТЕЛИ |
| CF29 | 5A ОСВЕЩЕНИЕ САЛОНА |
| CF30 | 5A ПРОЕКЦИОННЫЙ ДИСПЛЕЙ (HUD)*, КАМЕРА НАБЛЮДЕНИЯ ЗА СОСТОЯНИЕМ ВОДИТЕЛЯ* |
| CF31 | 15A БЕСПРОВОДНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ МОБИЛЬНОГО ТЕЛЕФОНА (WPC)*, USB-РАЗЪЕМЫ |
| CF32 | 10A ЗАДНИЕ USB-РАЗЪЕМЫ ДЛЯ ЗАРЯДКИ УСТРОЙСТВ НА ЦЕНТРАЛЬНОЙ КОНСОЛИ |
| CF33 | 15A БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ (SWM)* |
| CF35 | 20A ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА В САЛОНЕ |
| CF36 | 5A БЛОК ПЕРЕКЛЮЧАТЕЛЕЙНА РУЛЕВОМ КОЛЕСЕ (SWM) |
| CF37 | 5A БЛОК АРОМАТИЗАЦИИ ВОЗДУХА(AFU)* |
| CF38 | 20A ЛЕВАЯ БЛОК-ФАРА |
| CF40 | 20A ПРАВАЯ БЛОК-ФАРА |
| CF46 | 30A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| CF48 | 25A МОДУЛЬ СЕТЕВОГО ШЛЮЗА (BGM) |
| CF49 | 20A ОБОГРЕВАТЕЛЬ ЛЕВОЙ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ* |
| CF50 | 5A ОБОГРЕВАТЕЛЬ ЛЕВОЙ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ* |
| CF52 | 5A СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) |
| CF53 | 10A СИСТЕМА PAS/ADPU |
| CF54 | 5A БЛОК СИСТЕМЫ ВЫЗОВА ЭКСТРЕННЫХ СЛУЖБ (ERAM)* |
Если вы знаете, как улучшить эту статью о предохранителях Geely Preface 1, делитесь идеями в комментариях.
