Geely Okavango (Джили Окванго) производился в период с 2020 по 2028 год под кодом VX11, включая модели 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 и 2028 годов. За эти годы автомобиль прошел обновление в виде рестайлинга. Модель также известна как Geely Haoyue и Proton X90. В этой статье мы подробно разберем предохранители и реле Geely Okavango, включая схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и примеры. Особое внимание уделим предохранителям, отвечающим за прикуриватель, розетки 12В и USB-порты в Джили Окванго.
Функции предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска Geely Okavango и комплектации электрической системы вашего автомобиля. Рекомендуем сверяться с официальной документацией для точной замены предохранителей Джили Окванго.
Блок предохранителей в салоне

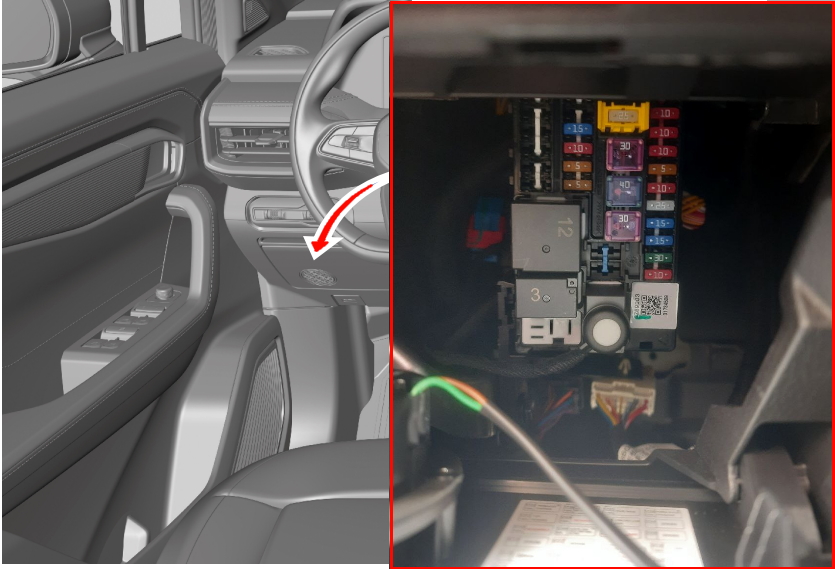

Блок предохранителей и реле в интерьере Geely Okavango расположен в нижней секции приборной панели, за съёмной защитной панелью, на стороне водителя. Это удобное место для быстрого доступа к элементам электрики.

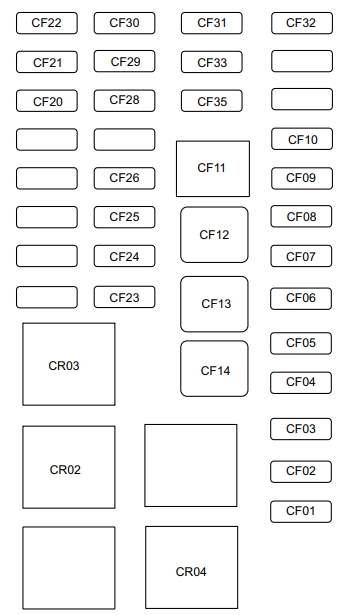

Схема блока предохранителей в салоне Geely Okavango
Расшифровка предохранителей и реле в салоне
| CF01 | Предохранитель выключателя стоп-сигналов, 10 A |
| CF02 | Предохранитель 2 цепи питания наружных световых приборов (блок управления электрооборудованием кузова), 30 A |
| CF03 | Предохранитель обмотки реле вентилятора отопителя салона, 10/15 A** |
| CF04 | Предохранитель заднего стеклоочистителя / переднего стеклоомывателя, 15 A |
| CF05 | Предохранитель обогревателей сидений*, 15/25 A** |
| CF06 | Предохранитель системы контроля слепых зон*, 10 A |
| CF07 | Предохранитель селектора переключения передач, 5 A |
| CF08 | Предохранитель диагностического разъема OBD II (DLC), 10 A |
| CF09 | Предохранитель передней монокулярной камеры / подрулевых переключателей / антенны дверной ручки / P-Li-антенны / панели управления системой кондиционирования и вентиляции, 10 A |
| CF10 | Предохранитель межсетевого шлюза, 10 A |
| CF11 | Предохранитель транспортировочного режима, 25 A |
| CF12 | Предохранитель 1 цепи питания модуля защиты от защемления (передний правый и задний левый стеклоподъемники), 30 A |
| CF13 | Предохранитель верхнего люка*, 40 A |
| CF14 | Предохранитель двери багажного отделения с электроприводом*, 30 A |
| CF20 | Предохранитель цепи обратной связи реле АСС / ECU / мультимедийной системы / переключателя зеркала заднего вида, 10 A |
| CF21 | Предохранитель питания розетки 12 В для переднего ряда сидений (прикуриватель), 15 A |
| CF22 | Предохранитель беспроводной зарядки*, 10 A |
| CF23 | Предохранитель питания электро усилителя руля (EPS) от цепи зажигания, 5 A |
| CF24 | Предохранитель питания системы подушек безопасности от цепи зажигания, 5 A |
| CF25 | Предохранитель питания от цепи зажигания комбинации приборов / селектора переключения передач / блока системы взимания платы за проезд* / передней монокулярной камеры, 10 A |
| CF26 | Предохранитель питания от цепи зажигания блока предохранителей в моторном отсеке, 15 A |
| CF28 | Предохранитель питания заднего датчика радара* / сиденья водителя/ пассажира и вентиляции сидений водителя и переднего пассажира*, 5 A |
| CF29 | Предохранитель цепи обратной связи реле IG1 / T-BOX* / межсетевого шлюза / подрулевых переключателей, 10 A |
| CF30 | Предохранитель корректора фар / панели управления системой кондиционирования и вентиляции / ароматизатора*, 10 A |
| CF31 | Предохранитель ECU / центрального дисплея, 10 A |
| CF32 | Предохранитель питания розетки 12 В в багажном отделении*, 15 A |
| CF33 | Предохранитель USB-разъема на переднем/заднем ряду сидений, 15A |
| CF34 | Предохранитель T-BOX* / датчика света и дождя* / блока системы взимания платы за проезд* / комбинации приборов / блока управления системой кондиционирования и вентиляции, 10A |
Блок предохранителей под капотом
В моторном отсеке Geely Okavango блок предохранителей и реле установлен слева от аккумуляторной батареи. Чтобы получить доступ к схеме предохранителей под капотом, снимите пластиковую защитную крышку для безопасной проверки и замены.

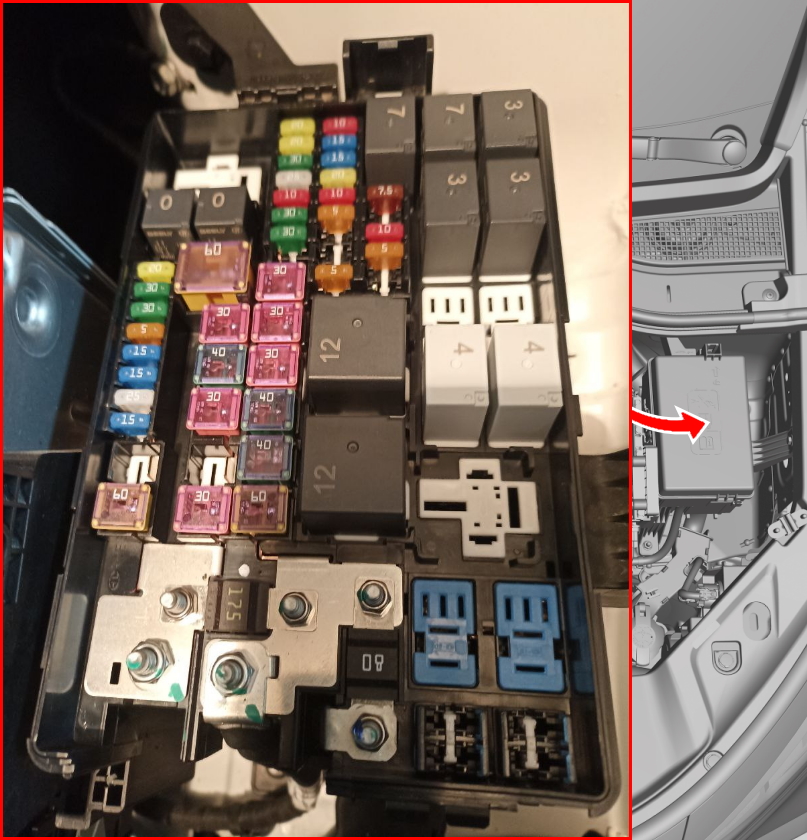

Расположение блока предохранителей в моторном отсеке

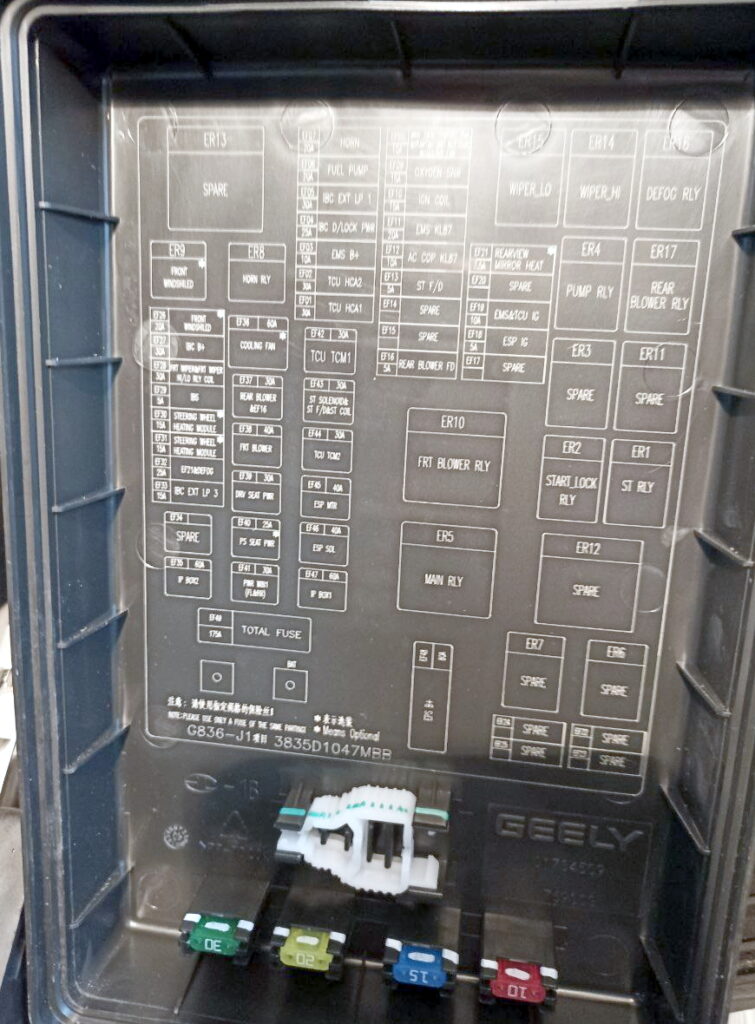

Всегда проверяйте назначение предохранителей и реле по схеме на внутренней стороне крышки блока в вашем Geely Okavango для точной идентификации.

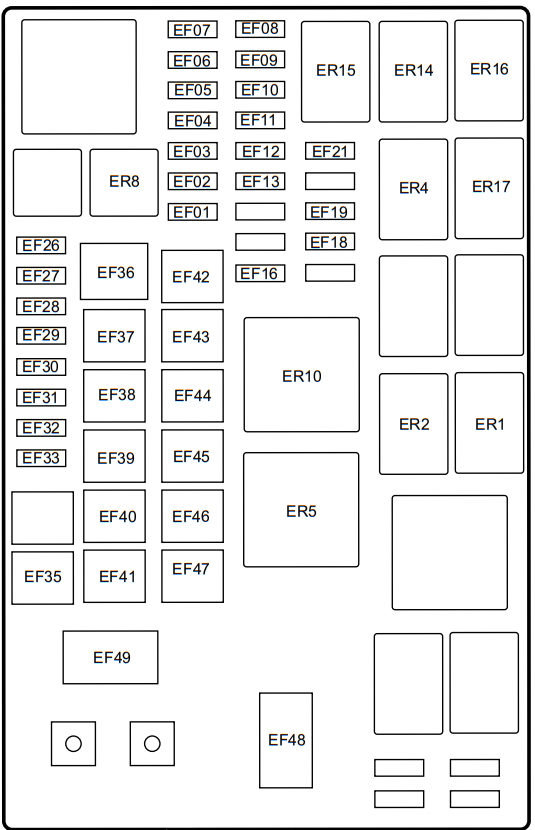

Схема блока предохранителей под капотом Geely Okavango
Расшифровка элементов блока под капотом
| EF01 | Предохранитель 1 коробки передач, 30 А |
| EF02 | Предохранитель 2 коробки передач, 30 А |
| EF03 | Предохранитель блока управления двигателем, 10 А |
| EF04 | Предохранитель цепи питания центрального замка (блок управления электрооборудованием кузова), 25 А |
| EF05 | Предохранитель 1 цепи питания наружных световых приборов (блок управления электрооборудованием кузова), 30 А |
| EF06 | Предохранитель топливного насоса, 20 А |
| EF07 | Предохранитель звукового сигнала, 20 А |
| ЕF08 | Предохранитель выключателя стоп-сигналов / запорного клапана угольного адсорбера / датчиков системы управления двигателем / стартера / масляного насоса / вентилятора охлаждения, 10 А |
| ЕF09 | Предохранитель кислородного датчика, 15 А |
| ЕF10 | Предохранитель катушек зажигания, 15 А |
| ЕF11 | Предохранитель блока управления двигателем, 20 А |
| ЕF12 | Предохранитель компрессора кондиционера, 10 А |
| ЕF13 | Предохранитель цепи обратной связи стартера, 5 А |
| ЕF16 | Предохранитель цепи обратной связи заднего вентилятора отопителя салона, 5 А |
| ЕF18 | Предохранитель системы динамического контроля устойчивости, 5 А |
| ЕF19 | Предохранитель блока управления двигателем / коробки передач, 10 А |
| ЕF21 | Предохранитель обогревателя зеркал заднего вида*, 7,5 А |
| ЕF26 | Предохранитель обогревателя лобового стекла*, 20 А |
| ЕF27 | Предохранитель блока управления электрооборудованием кузова, 30 А |
| ЕF28 | Предохранитель переднего стеклоочистителя, 30 А |
| ЕF29 | Предохранитель датчика контроля аккумуляторной батареи, 5 А |
| ЕF30 | Предохранитель обогревателя рулевого колеса*, 15 А |
| ЕF31 | Предохранитель обогревателя рулевого колеса*, 15 А |
| ЕF32 | Предохранитель обогревателя заднего стекла и наружных зеркал заднего вида*, 25 А |
| ЕF33 | Предохранитель 3 цепи питания наружных световых приборов (блок управления электрооборудованием кузова), 15 А |
| ЕF35 | Предохранитель 2 блока предохранителей приборной панели, 60 А |
| ЕF36 | Предохранитель вентилятора охлаждения, 60 А |
| ЕF37 | Предохранитель заднего вентилятора отопителя салона, 30 А |
| EF38 | Предохранитель переднего вентилятора отопителя салона, 40 А |
| EF39 | Предохранитель электропривода водительского сиденья*, 30 А |
| EF40 | Предохранитель электропривода переднего пассажирского сиденья*, 25 А |
| EF41 | Предохранитель 1 цепи питания модуля защиты от защемления (передний левый и задний правый стеклоподъемники), 30 А |
| EF42 | Предохранитель коробки передач, 30 А |
| EF43 | Предохранитель стартера, цепи обратной связи стартера и обмотки реле блокировки стартера, 30 А |
| EF44 | Предохранитель коробки передач, 30 А |
| EF45 | Предохранитель системы динамического контроля устойчивости, 40/60 А** |
| EF46 | Предохранитель системы динамического контроля устойчивости, 40 А |
| EF47 | Предохранитель 1 блока предохранителей приборной панели, 60 А |
| EF48 | Предохранитель электро усилителя руля (EPS), 80 А |
| EF49 | Главный предохранитель питания, 175 А |
Если у вас есть дополнения по предохранителям и реле Geely Okavango, делитесь в комментариях для обогащения статьи.
