Geely MK производился в период с 2006 по 2015 год, предлагая двигатели объемом 1.3 л., 1.5 л. и 1.8 л. За годы выпуска линейка Geely эволюционировала: помимо седана появился кроссовер-хэтчбек Geely MK Cross, известный в Китае как Geely Jinying Cross. В этой публикации мы разберем расположение и назначение предохранителей и реле для Джили МК Кросс, включая детальные схемы блоков, их позиционирование с фотоиллюстрациями и акцент на предохранитель прикуривателя. Полезно для ремонта, замены предохранителей Geely MK и диагностики электрики Джили МК.
Функции предохранителей и реле, их количество могут варьироваться в зависимости от года выпуска и комплектации электрического оборудования вашего Geely MK.
Блок в салоне
Блок предохранителей и реле
Блок предохранителей в пассажирском отсеке Geely MK размещен в нижней секции торпедо слева от водителя. Чтобы добраться до него, снимите пластиковую крышку-защиту.

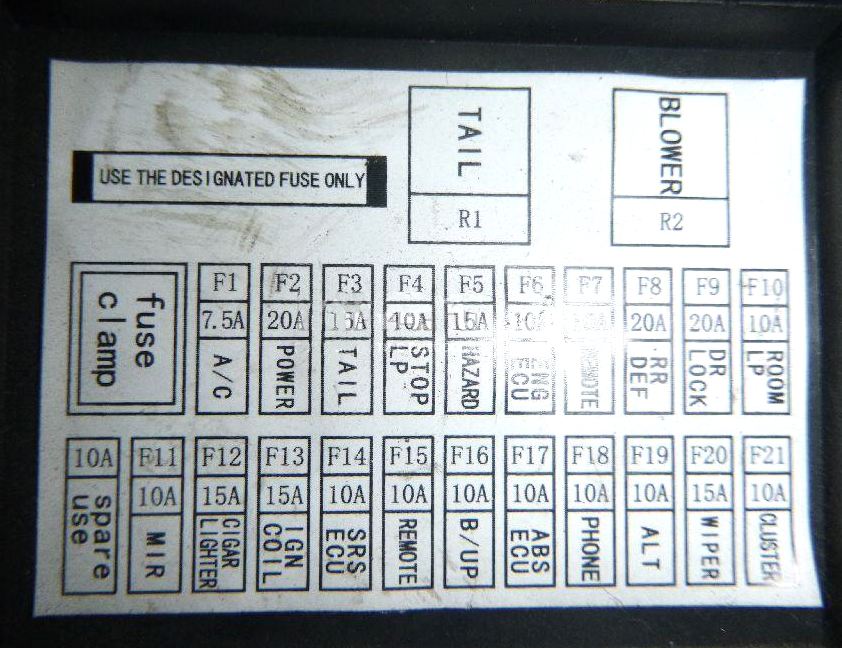

Проверяйте функции по схеме на внутренней части крышки блока для вашего Джили МК Кросс.

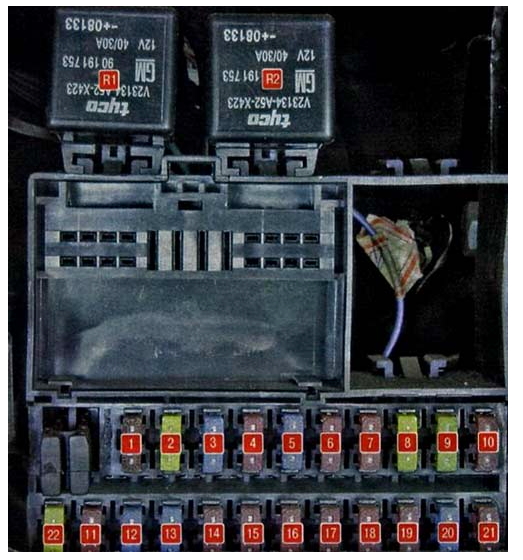

Схема
Описание
| 1 | 7,5A (А/С) — Кондиционер |
| 2 | 20A (POWER) — Привод люка в крыше |
| 3 | 15A (TAIL) — Габариты и задние фонари |
| 4 | 10A (STOP LP) — СТОП — сигналы |
| 5 | 15A (HAZARD) — Аварийная сигнализация (аварийка) |
| 6 | 10A (ENG ECU) — (ЭБУ) Электронный блок управления двигателем |
| 7 | 10A (REMOTE) — Система дистанционного управления замками дверей; пульт ДУ |
| 8 | 20A (RR DEF) — Обогрев / подогрев заднего стекла |
| 9 | 20A (DR LOCK) — Центральный замок |
| 10 | 10A (ROOM LP) — Освещение внутри салона (плафоны, лампочки) |
| 11 | 10A (MIR) — Электрический привод боковых зеркал заднего вида |
| 12 | 15A (CIGAR LIGHTER) — Прикуриватель (передняя розетка) |
| 13 | 15A (IGN COIL) — Модуль / катушка зажигания |
| 14 | 10A (SRS ECU) — Блок управления системой подушек безопасности SRS (пассивная система безопасности) |
| 15 | 10A (REMOTE) — Система дистанционного управления замками дверей; пульт ДУ |
| 16 | 10A (B/UP) — Свет фонарей заднего хода |
| 17 | 10A (ABS ECU) — Гидро электронный модуль управления тормозной системой ABS (АБС) |
| 18 | 10A (PHONE) — Магнитола (аудиосистема), телефон |
| 19 | 10A (ALT) — Генератор |
| 20 | 15A (WIPER) — Стеклоочиститель (дворники) и омыватель лобового стекла |
| 21 | 10A (CLUSTER) — Комбинация / панель приборов (спидометр, тахометр одометр, световые индикаторы) |
| 22 | Запасной (резервный) |
| Реле | |
| R1 | Реле габаритов и света задних фонарей (TAIL) |
| R2 | Вентилятор печки (отопитель, нагнетатель воздуха) (BLOWER) |
Предохранитель №12 на 15А отвечает за функционирование прикуривателя в Джили МК Кросс.
Блоки под капотом
Блок предохранителей и реле
Главный блок предохранителей и реле под капотом Geely MK установлен слева рядом с аккумулятором и защищен крышкой.
Иллюстрация схемы на обратной стороне защитной крышки блока для Geely MK.
Схема
Обозначение
| 1 | 10A (А/СОМ) — Электромагнитная муфта компрессора кондиционера |
| 2 | 30A (STA) — Стартер |
| 3 | 15A (FRT FOG) — Передние противотуманные фары (птф); задние птф |
| 4 | 20A (CON FAN) — Вентилятор конденсора |
| 5 | 20A (RAD FAN) — Вентилятор радиатора (сис-ма охлаждения двигателя) |
| 6 | 10A (HORN) — Сигнал (гудок, клаксон) |
| 7 | 20A (MAIN) — На Главное реле |
| 8 | 10A (H-LP RH) — Правая фара — дальний и ближний свет |
| 9 | 10A (H-LP LH) — Левая фара — дальний и ближний свет |
| 10 | 10A (Spare) — Запасной (резерв) |
| 11 | 15A (Spare) — Запасной (резерв) |
| 12 | 20A (Spare) — Запасной (резерв) |
| S1 | 20A (AM2) — Выключатель (замок) зажигания |
| S2 | 30A (AM1) — Выключатель (замок) зажигания |
| S3 | 30A (P/WDW) — Стеклоподъемники (электропривод) |
| S4 | 20A (BLOWER) — Вентилятор печки (отопителя) |
| РЕЛЕ | |
| R1 | Реле вентилятора радиатора (система охлаждения двигателя) (RAD FAN) |
| R2 | Реле электро вентилятора конденсора (CON FAN) |
| R3 | Реле стартера (STA) |
| R4 | Реле передних противотуманных фар (птф) и задних противотуманных огней (FRT FOG) |
| R5 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| R6 | Реле дальнего света фар (H/LAMP |
| R7 | Реле звукового сигнала (HORN) |
| R8 | Реле компрессора кондиционера (А/СОМ) |
| R9 | Главное реле (MAIN) |
Блок силовых предохранителей
Высоковольтные плавкие предохранители мощного типа монтируются непосредственно на положительном выводе АКБ Geely MK.
Схема
Назначение
- 110А Главный предохранитель
- 30А Предохранитель блока с предохранителями и реле, расположенного под капотом
- 30А Предохранитель блока с предохранителями и реле, расположенного под капотом
- 40А Предохранитель блока с предохранителями и реле, расположенного в салоне
- 60А Предохранитель генератора
На нашем YouTube-канале доступно видео по теме предохранителей Geely MK — смотрите, лайкайте и подписывайтесь для больше полезного контента о Джили МК Кросс.
Если есть дополнения или вопросы по замене предохранителей Джили МК — оставляйте отзывы в комментариях ниже.
