Предохранители и реле Geely Cityray

Geely Cityray производился в 2023–2028 годах. Также модель известна как Geely Boyue Cool. В этой подробной статье вы найдете полное руководство по предохранителям и реле Джили Ситирей, включая схемы монтажных блоков, их точное расположение с фотоиллюстрациями и примерами замены. Мы специально разберем предохранитель прикуривателя Geely Cityray, а также другие ключевые элементы электрики для владельцев Джили Ситирей и Geely Boyue Cool.

Функции предохранителей и реле в вашем Geely Cityray могут варьироваться в зависимости от года выпуска, комплектации электрических систем и рынка сбыта автомобиля.

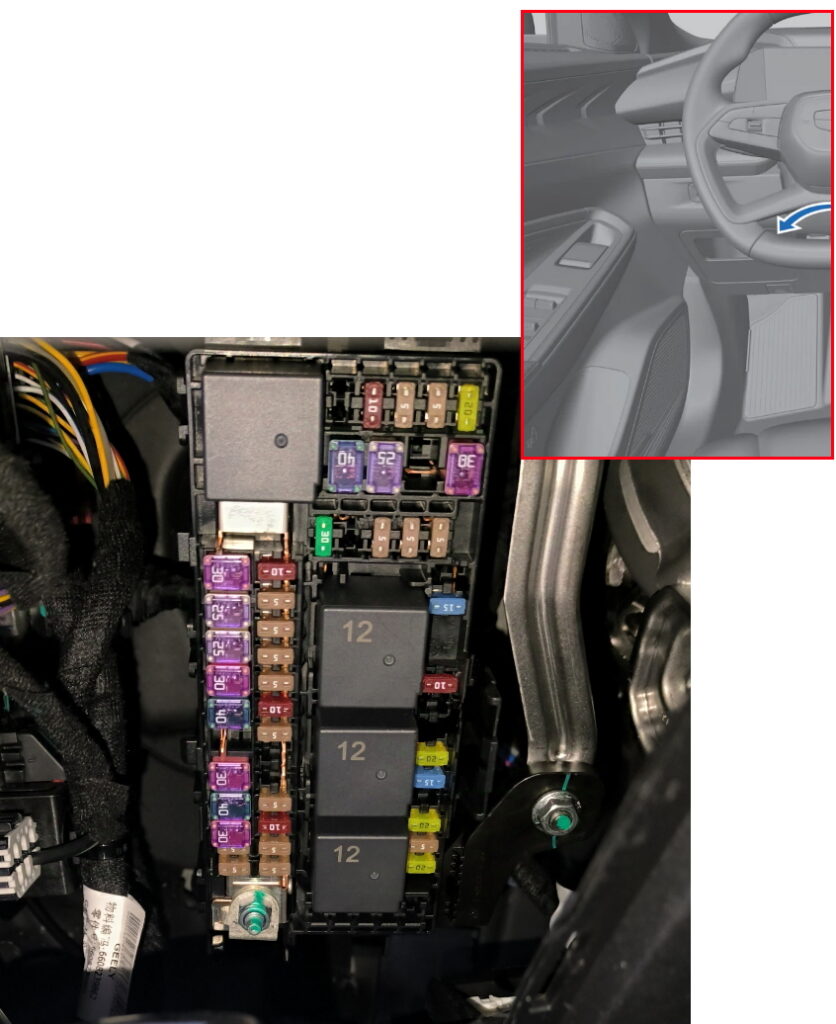

Расположение блока в салоне

Монтажный блок предохранителей и реле в интерьере Geely Cityray установлен в нижней части торпедо, слева от водителя, под пластиковой крышкой для удобного доступа.

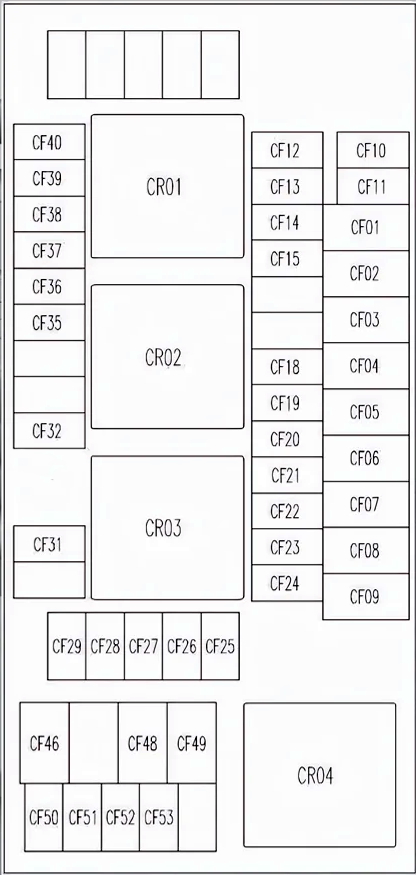

Диаграмма блока

Расшифровка предохранителей

CF01 – 30A	SMB* — Центральный модуль управления кузовом (Smart Main Body). Отвечает за энергоснабжение ключевых систем: дверные замки, внутреннее освещение, электростеклоподъемники Geely Cityray.
CF02 – 40A	SMD* — Основной распределитель энергии (Smart Distribution Module). Питает мощные потребители, реле и электронные блоки в Джили Ситирей.
CF03 – 30A	Левый передний / правый задний стеклоподъемник — Электроприводы указанных окон в Geely Boyue Cool.
CF04 – 30A	Мультимедийная система и аудио* — Питание магнитолы, усилителя и развлекательной электроники.
CF05 – 40A	SMP* — Модуль питания интерьера (Smart Power). Распределяет энергию для систем комфорта в салоне.
CF06 – 30A	Правый передний / левый задний стеклоподъемник — Питание моторов соответствующих стекол.
CF07 – 25A	POT* — Регулировка рулевой колонки и сидений (Power Tilt) в Geely Cityray.
CF08 – 25A	DHU — Модуль дверей (Door Handling Unit): управление замками, ручками и центральным锁ом.
CF09 – 30A	BGM_4 — Шлюз кузовной электроники (Body Gateway Module) для CAN-сетей в Джили Ситирей.
CF10 – 5A	ASDM* — Диагностика датчиков airbag (Airbag Sensor Diagnostic Module).
CF11 – 5A	DMC/SODL/SODR* — Модули дверей и бокового обнаружения (Door Module Left/Right, Side Object Detection).
CF12 – 5A	Реле катушки — Энергия для катушек реле в системах зажигания и комфорта Geely Boyue Cool.
CF13 – 5A	DDS B+ — Мониторинг давления в шинах (Direct Detection System).
CF14 – 10A	ETC — Управление дросселем (Electronic Throttle Control).
CF15 – 5A	EGSM — Шлюз связи двигателя (Engine Gateway System Module).
CF18 – 5A	DVR/ETCM — Видеорегистратор и контроль дросселя.
CF19 – 10A	DIS — Система прямого зажигания (Direct Ignition System).
CF20 – 5A	TCAM/ERAM/RFA* — Телематика, удаленный доступ и RF-антенны.
CF21 – 5A	SWM — Управление рулем (кнопки, мультимедиа, круиз-контроль).
CF22 – 5A	CSD — Центральная охрана дверей (Central Security Door).
CF23 – 5A	RLSM* — Сенсор дождя и света (Rain & Light Sensor Module).
CF24 – 10A	OBD — Разъем диагностики OBD-II для сканера в Geely Cityray.
CF25 – 30A / 20A	Управление люком* — Питание приводов панорамного и малого люка.
CF26 – 5A	HUD/FLC* — Head-Up Display и контроль передних фар.
CF27 – 5A	Подсветка интерьера* — Освещение панели и салона Джили Ситирей.
CF28 – 5A	Комбинация приборов — Спидометр, тахометр и индикаторы.
CF29 – 5A	*WPC — Беспроводная зарядка смартфонов (Wireless Power Charger).**
CF31 – 15A	USB-хаб мультимедиа — Основной порт для подключения устройств.
CF32 – 10A	USB для зарядки — Разъем питания гаджетов в салоне.
CF35 – 20A	Розетка 12V пассажирской стороны — Для аксессуаров Geely Boyue Cool.
CF36 – 15A	HSW* — Обогрев руля (Heated Steering Wheel).
CF37 – 5A	AFU/ION* — Ионизатор и усилитель тормозов.
CF38 – 20A	HCML* — Левый контроль фар (Headlamp Control Module Left).
CF39 – 5A	DVR — Видеорегистратор Geely Cityray.
CF40 – 20A	HCMR* — Правый модуль фар (Headlamp Control Module Right).
CF46 – 30A	BGM_3 — Центральный блок кузовной электроники, двери и свет.
CF48 – 25A	BGM_5 (замки дверей) — Центральный замок и актуаторы.
CF49 – 40A	Зажигание — Питание ЭБУ и катушек в Джили Ситирей.
CF50 – 20A	Цепь зажигания (IGN) к подкапотному блоку — Передача энергии.
CF51 – 5A	ETCM — Модуль дроссельной заслонки.
CF52 – 5A	SRS — Подушки безопасности (Supplemental Restraint System).
CF53 – 10A	PAS* — Парктроники (Parking Assist System).

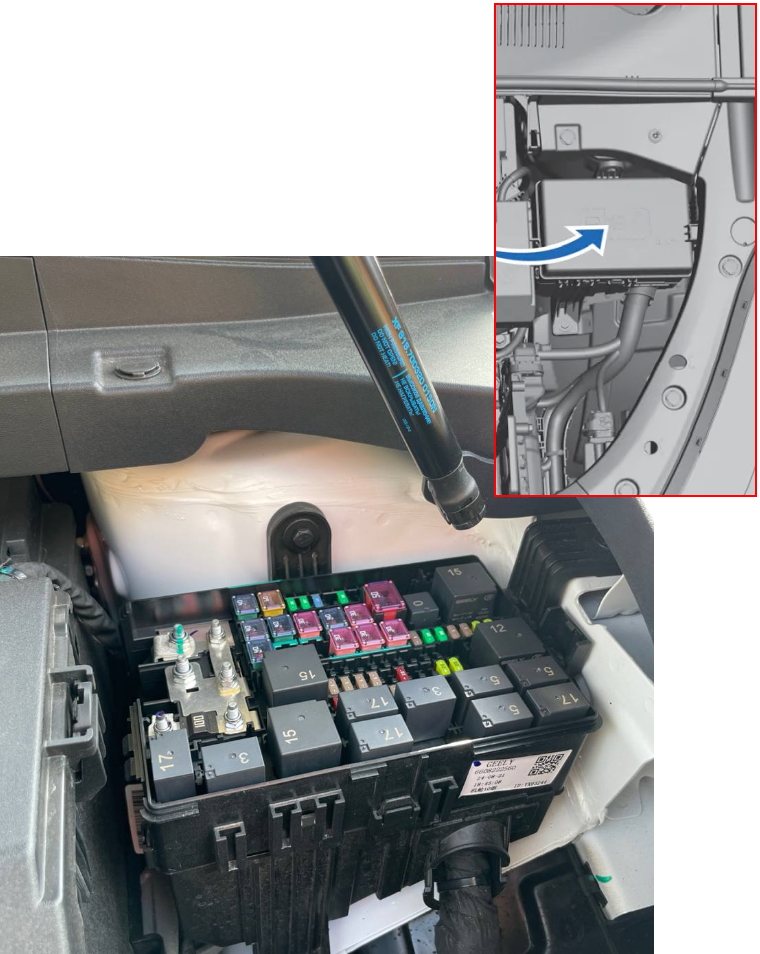

Монтажный блок в моторном отсеке

Блок предохранителей и реле под капотом Geely Cityray размещен слева в двигательном компарте. Для доступа снимите верхнюю панель бампера и крыла, затем откройте крышку блока.

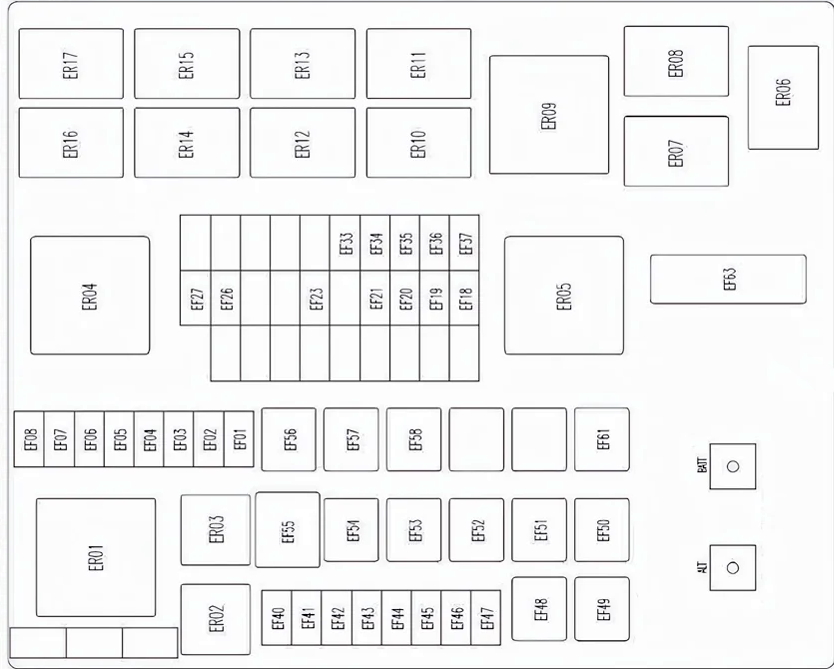

Диаграмма

Описание реле и предохранителей

EF01	Стоп-сигналы — Питание от педали тормоза, активация задних огней в Geely Cityray.
EF02	HCA1* — Первый гидравлический блок тормозов (Hydraulic Control Actuator 1).
EF03	HCA2* — Второй контур тормозной системы (Hydraulic Control Actuator 2).
EF04	Реле зажигания — Обмотка для запуска и зажигания в Джили Ситирей.
EF05	ECM — Контроль двигателя (Engine Control Module).
EF06	Бензонасос — Энергия для подачи топлива.
EF07	Гудок — Клааксон автомобиля.
EF08	Обогрев лобового стекла* — Подогрев стекла от конденсата.
EF18	Регулировка фар — Корректор угла света.
EF19	ECM_TCM — Блоки двигателя и АКПП.
EF20	EPAS/VDDM/BGM/EGSM/ERAM — Усилитель руля и вспомогательные модули Geely Boyue Cool.
EF21	APS — Датчик акселератора.
EF23	ETC — Электронный дроссель.
EF26	Левая фара — Ближний/дальний свет слева.
EF27	Правая фара — Ближний/дальний свет справа.
EF33	Реле KL87 — Обмотка зажигания.
EF34	Катушки зажигания — Питание свечей.
EF35	Лямбда-зонды — Кислородные датчики.
EF36	ECM питание — Основное для блока двигателя.
EF37	Клапаны и сенсоры — Исполнительные механизмы мотора.
EF40	Габариты* — Передние и задние огни.
EF41	BGM_1 — Кузовной модуль.
EF42	HCMR* — Правый фарный модуль.
EF43	BGM_6 (омыватель) — Насос стеклоомывателя.
EF44	HCML* — Левый модуль фар.
EF45	Задний дворник — Мотор стеклоочистителя.
EF46	BGM_7 — Электроника кузова.
EF47	BGM_2 — Второй кузовной блок.
EF48	VDDM_UB_MR — Основное реле питания.
EF49	VDDM_UB_VR — Дополнительное реле.
EF50	Вентилятор печки — Мотор отопителя.
EF51	Вентилятор радиатора низкая скорость* — Охлаждение на минимуме.
EF52	Передние дворники — Мотор омывателя.
EF53	Обогрев лобового левого* — Левый участок стекла.
EF54	Обогрев заднего стекла — Нити нагрева.
EF55	Вентилятор высокая скорость* — Максимальное охлаждение.
EF56	TCM2 — Второй контур трансмиссии.
EF57	Стартер — Запуск двигателя.
EF58	TCM1 — Первый контур АКПП.
EF61	Обогрев лобового правого* — Правый участок.
EF63	EPAS — Электроусилитель руля.
