Geely Atlas Pro выпускался в 2021, 2022, 2023, 2024, 2025, 2026, 2027 годах. Кроме того, модель известна как Beijing X70. В этой статье мы подробно разберем предохранители и реле для Джили Атлас Про X70, включая схемы блоков, их точные места установки и иллюстративные фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также добавим ключевые аспекты по замене и диагностике электрики Geely Atlas Pro.
Расположение и функции предохранителей и реле в вашем Geely Atlas Pro могут варьироваться в зависимости от года производства, комплектации электрооборудования и рынка сбыта автомобиля.
Блок предохранителей в салоне

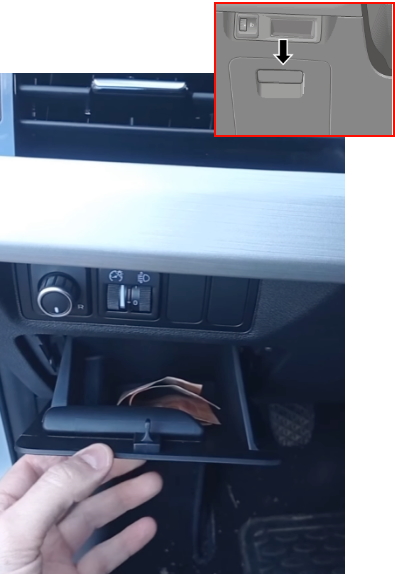

Блок с предохранителями и реле в интерьере автомобиля размещен в нижней секции торпедо, на стороне водителя, под пластиковой заглушкой или бардачком. Это удобное место для быстрого доступа к электрике Джили Атлас Про.

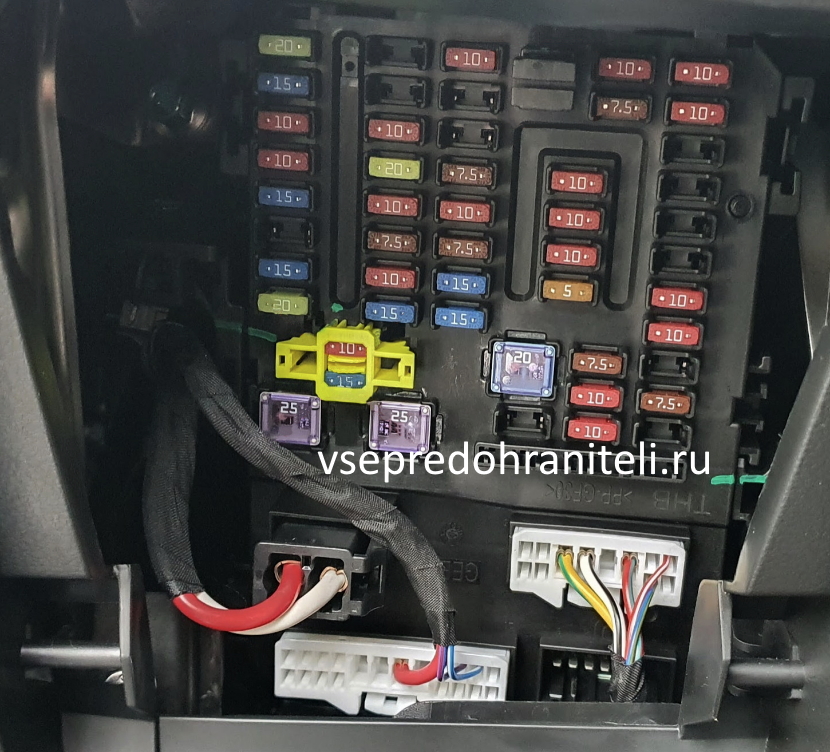

Фото

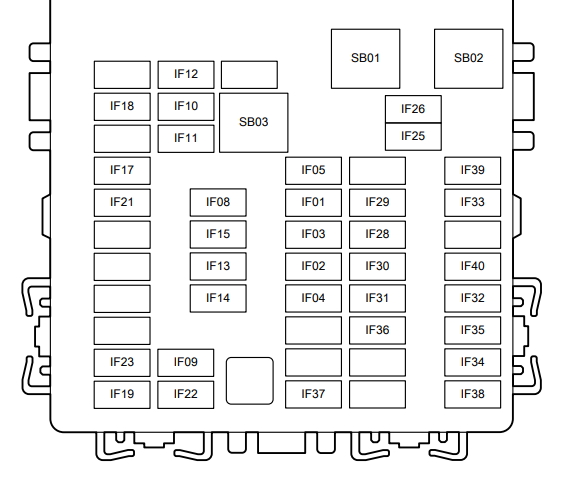

Схема
Обозначение
| IF01 | 15A Предохранитель прикуривателя |
| IF02 | 10A Предохранитель зарядки USB |
| IF03 | 7,5A Предохранитель головного блока |
| IF04 | 7,5A Предохранитель наружного зеркала заднего вида / переключателя режимов / беспроводной зарядки |
| IF05 | 15A Предохранитель резервного электропитания |
| IF08 | 5A Предохранитель подушки безопасности |
| IF09 | 7,5A Предохранитель модуля/ВСМ |
| IF10 | 10A Предохранитель системы EPS/ESC |
| IF11 | 7,5A Предохранитель шлюза |
| IF12 | 10A Предохранитель EMS/TCU/ECS |
| IF13 | 10A Предохранитель системы BSG/DCDC |
| IF14 | 10A Предохранитель ESCL |
| IF15 | 10A Предохранитель блока BMS |
| IF17 | 10A Электрический привод регулировки сиденья |
| IF18 | 7,5A Предохранитель кондиционера |
| IF19 | 10A Предохранитель блока ТСМ |
| IF21 | 10A Предохранитель системы сигнализации об уходе с занимаемой полосы |
| IF22 | 10A Предохранитель подстаканника для горячих и холодных напитков |
| IF23 | 10A Предохранитель цепи IG2 |
| IF25 | 10A Предохранитель кондиционера воздуха / комбинации приборов / RLS / Т-ВОХ |
| IF26 | 15A Предохранитель головного блока |
| IF27 | 15A Предохранитель ESCL |
| IF28 | 7,5A Предохранитель складывания зеркал заднего вида |
| IF29 | 10A Предохранитель шлюза / PEPS / INBLUE |
| IF30 | 10A Предохранитель дверного светильника |
| IF31 | 20A Предохранитель BCM_LOCK, замок |
| IF32 | 10A Предохранитель OBD |
| IF33 | 15A Предохранитель системы 4WD |
| IF34 | 15A Предохранитель BCM-INT-LAMP |
| IF35 | 10A Предохранитель панорамного изображения /экрана дисплея |
| IF36 | 10A Предохранитель системы TPMS / блока ТСМ |
| IF37 | 10A Предохранитель EGSM/HFA |
| IF38 | 20A Предохранитель дневных ходовых огней |
| IF39 | 20A Предохранитель BCM-EXT-LAMP |
| IF40 | 15A Предохранитель подогрева рулевого колеса |
| SF01 | 25A Предохранитель стеклоподъёмников — левые |
| SF02 | 25А Предохранитель стеклоподъёмников — правые |
| SF03 | 20А Предохранитель PTG |
В этой конфигурации предохранитель для прикуривателя обозначен как IF01 с номиналом 15А, что важно для диагностики и ремонта электрических неисправностей в Geely Atlas Pro.
Блок в моторном отсеке

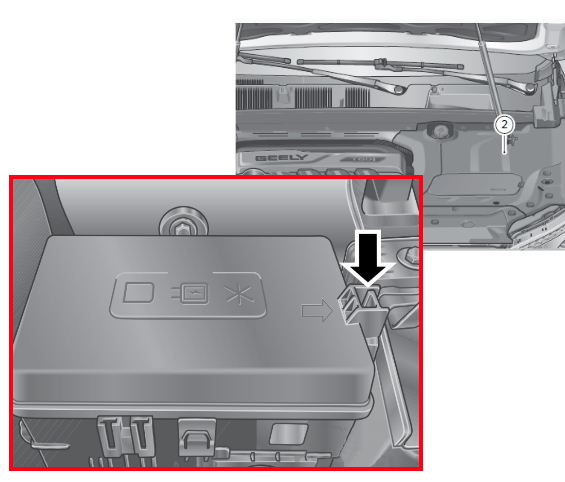

В подкапотном пространстве блок предохранителей и реле установлен слева в моторном компартменте. Чтобы добраться, снимите верхнюю отделку бампера и крыла спереди, затем откройте крышку устройства. Это ключевой узел для силовых цепей Джили Атлас Про X70.

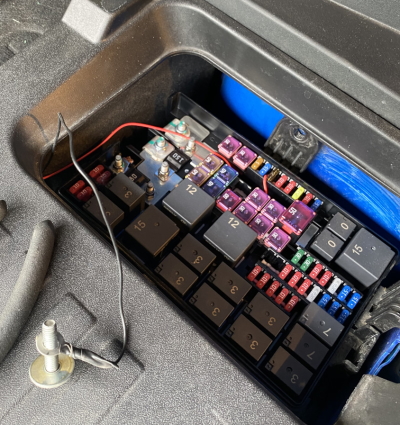

Фото- пример

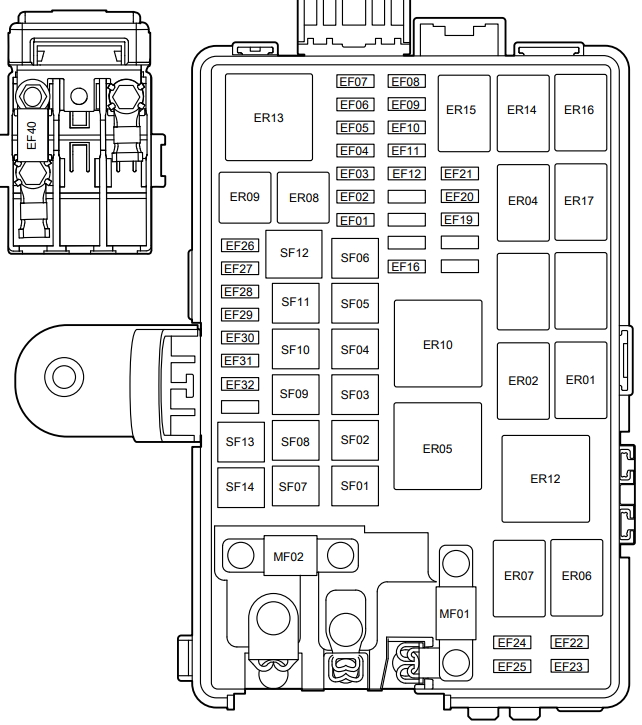

Схема
Расшифровка
| MF01 | 80А Предохранитель электрического усилителя руля |
| MF02 | 150А Предохранитель генератора |
| SB01 | 50А Предохранитель ACC&IG1 |
| SB02 | 60А Предохранитель ABS1 |
| SB03 | 40А Предохранитель ABS2 |
| SB04 | 30А Предохранитель DCT1 |
| SB05 | 60А Предохранитель положительной клеммы аккумуляторной батареи IР_ВОХ |
| SB06 | 30А Предохранитель DCT2 |
| SB07 | 30А Предохранитель электрического привода регулировки сиденья |
| SB08 | 30А Пусковой предохранитель |
| SB09 | 40А Предохранитель вентилятора |
| SB10 | 20А Предохранитель системы обогрева стекол и зеркал |
| SB11 | 40А Предохранитель цепи IG2 |
| SB13 | 60/80А Предохранитель охлаждающего вентилятора |
| SB14 | 25А Предохранитель питания системы обогрева |
| EF01 | 15/30А Предохранитель DCT3/ACM1 |
| EF02 | 15/30А Предохранитель DCT4/ACM1 |
| EF03 | 10А Предохранитель блока EMS |
| EF04 | 5А Предохранитель IBS |
| EF05 | 20А Предохранитель топливного насоса |
| EF06 | 15/30А Предохранитель TCU/ECS |
| EF07 | 10А Предохранитель выключателя стоп-сигналов |
| EF08 | 15А Предохранитель ENG SNR |
| EF09 | 30А Предохранитель блока EMS |
| EF10 | 10А Предохранитель ENG VALVE В+ |
| EF11 | 15А Предохранитель катушки зажигания |
| EF12 | 15А Предохранитель кислородного датчика |
| EF16 | 5А Предохранитель ST F/D |
| EF19 | 15А Предохранитель подогрева заднего сиденья |
| EF20 | 10А Предохранитель обогрева лобового стекла |
| EF21 | 10А Предохранитель обогрева зеркал заднего вида |
| EF22 | 10А Предохранитель правой фары ближнего света |
| EF23 | 10А Предохранитель левой лампы подсветки |
| EF24 | 10А Предохранитель фары дальнего света |
| EF25 | 10А Предохранитель правой фары дальнего света |
| EF26 | 10А Предохранитель компрессора кондиционера |
| EF27 | 10А Предохранитель DCDC/BMS |
| EF28 | 15А Предохранитель звукового сигнала |
| EF29 | 5А Предохранитель системы BSG |
| EF30 | 15А Предохранитель заднего стеклоочистителя |
| EF31 | 30А Предохранитель переднего стеклоочистителя |
| EF32 | 30А Предохранитель усилителя |
| ER01 | Реле зажигания 1 |
| ER02 | Реле зажигания 2 |
| ER04 | Реле топливного насоса |
| ER05 | Главное реле |
| ER06 | Реле ближнего света |
| ER07 | Реле дальнего света |
| ER08 | Реле звукового сигнала |
| ER09 | Реле компрессора кондиционера |
| ER10 | Реле вентилятора |
| ER12 | Реле вентилятора низкой скорости |
| ER13 | Реле высокоскоростного вентилятора |
| ER14 | Реле переднего дворника |
| ER15 | Реле дворников после |
| ER16 | Реле заднего обогревателя |
| ER17 | Реле обогрева ветрового стекла |
Основной силовой элемент EF40 представляет собой предохранитель плюсового полюса АКБ, который монтируется непосредственно на клемме аккумулятора для защиты всей системы Geely Atlas Pro.
Вот и весь обзор. Если у вас есть дополнения по предохранителям и реле Джили Атлас Про — делитесь в комментариях.
