Предохранители и реле Geely Atlas 2016–2023

Geely Atlas первого поколения производился в 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годах на базе платформы NL-3. На китайском рынке и в ряде других стран модель известна как Geely Boyue. В этой статье мы подробно разберем расположение, схемы и назначение предохранителей и реле в автомобиле Джили Атлас 1, включая фото блоков предохранителей, их места установки. Особое внимание уделим предохранителю прикуривателя и других ключевых компонентов электрической системы Geely Atlas.

Расположение и функции предохранителей, реле в вашем Джили Атлас могут варьироваться в зависимости от года выпуска, комплектации электрики и региона продаж автомобиля.

Блок предохранителей в салоне

Блок с предохранителями и реле в интерьере Geely Atlas установлен в нижней секции приборной панели, слева от водителя, за крышкой или бардачком.

Вариант 1

(2016 — 2021)

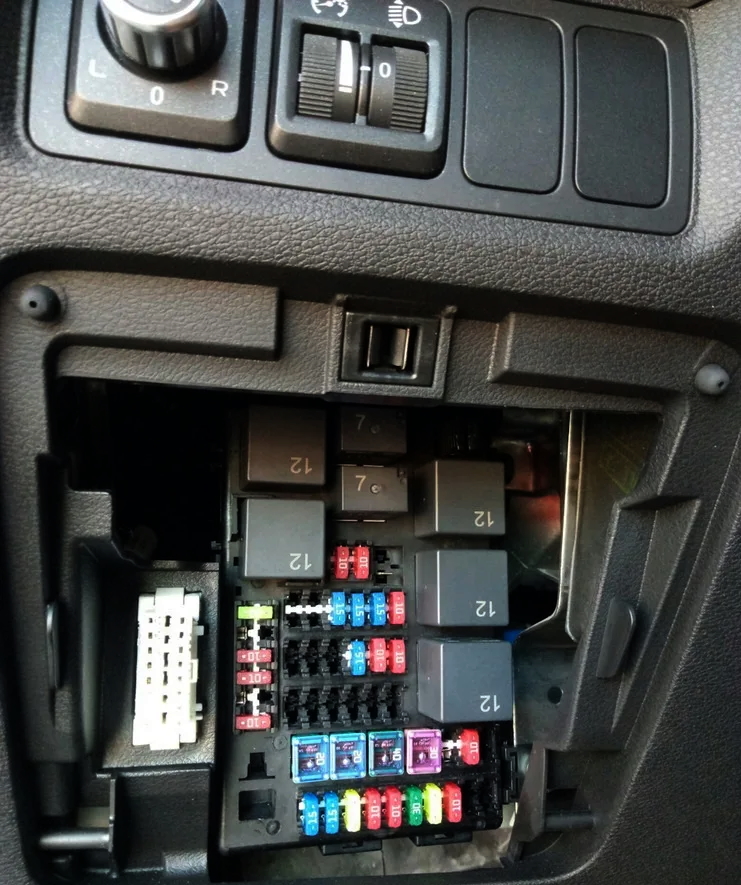

Пример фото расположения блока

Расшифровка схемы

Назначение предохранителей

IF01	20A Предохранитель левого электрического стеклоподъемника
IF02	20A Предохранитель правого электрического стеклоподъемника
IF03	40A Предохранитель вентилятора
IF05	10A Предохранитель электродвигателя заднего стеклоочистителя
IF08	10A Предохранитель блока управления кондиционером
IF09	10A Предохранитель цепи IG2
IF10	10A Предохранитель электропривода зеркал заднего вида
IF11	20A Предохранитель электропривода верхнего люка
IF12	10A Предохранитель обогревателя ветрового стекла
IF13	10A Предохранитель комбинированного переключателя рулевой колонки
IF14	30A Главный предохранитель цепи IG1
IF15	20A Предохранитель блока PEPS (Модель с МКПП)
IF16	10A Предохранитель блока управления подушками безопасности
IF17	10A Предохранитель IG1
IF18	20A Главный предохранитель АСС
IF19	15A Предохранитель передней розетки
IF20	15A Предохранитель розетки / прикуривателя
IF21	10A Предохранитель АСС
IF22	15A Предохранитель системы 4WD
IF23	15A Предохранитель режима круиз-контроля
IF24	20A Предохранитель центрального замка
IF25	10A Предохранитель блока PEPS
IF26	10A Предохранитель модуля шлюза
IF27	30A Предохранитель блока ВСМ
IF28	20A Предохранитель электродвигателя переднего стеклоочистителя
IF29	10A Предохранитель стоп-сигналов
IF31	15A Предохранитель розетки в багажнике
IF32	15A Предохранитель блока TCU (Модель с АКПП)

В этой конфигурации предохранитель прикуривателя — это IF19 на 15А.

Реле в блоке

FRT DEFOG — реле переднего обогревателя
BLOWER — реле вентилятора
IGNITION — реле зажигания
MIRROR — реле управления зеркалами
ACCESSORY — реле аксессуаров

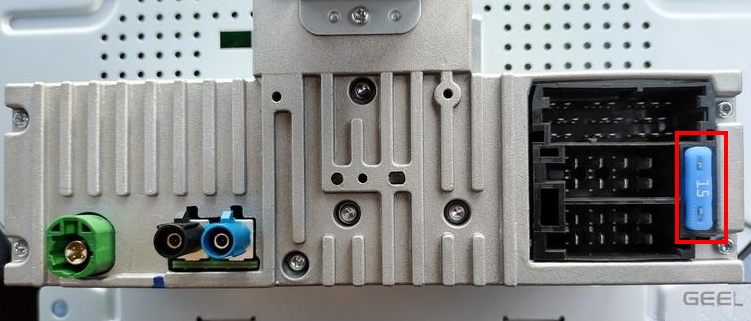

Дополнительные реле и предохранители, такие как предохранитель мультимедийной системы (ГУ), могут размещаться отдельно, например, на задней стороне блока головного устройства.

Вариант 2

(2021 — 2026)

Фото блока

Схема блока

Обозначения

IF01	15A Предохранитель прикуривателя
IF02	10A Предохранитель зарядки USB
IF03	7,5A Предохранитель головного блока
IF04	7,5A Предохранитель наружного зеркала заднего вида / переключателя режимов / беспроводной зарядки
IF05	15A Предохранитель резервного электропитания
IF08	5A Предохранитель подушки безопасности
IF09	7,5A Предохранитель модуля/ВСМ
IF10	10A Предохранитель системы EPS/ESC
IF11	7,5A Предохранитель шлюза
IF12	10A Предохранитель EMS/TCU/ECS
IF13	10A Предохранитель системы BSG/DCDC
IF14	10A Предохранитель ESCL
IF15	10A Предохранитель блока BMS
IF17	10A Электрический привод регулировки сиденья
IF18	7,5A Предохранитель кондиционера
IF19	10A Предохранитель блока ТСМ
IF21	10A Предохранитель системы сигнализации об уходе с занимаемой полосы
IF22	10A Предохранитель подстаканника для горячих и холодных напитков
IF23	10A Предохранитель цепи IG2
IF25	10A Предохранитель кондиционера воздуха / комбинации приборов / RLS / Т-ВОХ
IF26	15A Предохранитель головного блока
IF27	15A Предохранитель ESCL
IF28	7,5A Предохранитель складывания зеркал заднего вида
IF29	10A Предохранитель шлюза / PEPS / INBLUE
IF30	10A Предохранитель дверного светильника
IF31	20A Предохранитель BCM_LOCK, замок
IF32	10A Предохранитель OBD
IF33	15A Предохранитель системы 4WD
IF34	15A Предохранитель BCM-INT-LAMP
IF35	10A Предохранитель панорамного изображения /экрана дисплея
IF36	10A Предохранитель системы TPMS / блока ТСМ
IF37	10A Предохранитель EGSM/HFA
IF38	20A Предохранитель дневных ходовых огней
IF39	20A Предохранитель BCM-EXT-LAMP
IF40	15A Предохранитель подогрева рулевого колеса
SF01	25A Предохранитель стеклоподъёмников — левые
SF02	25А Предохранитель стеклоподъёмников — правые
SF03	20А Предохранитель PTG

Здесь предохранитель для прикуривателя — IF01 на 15А.

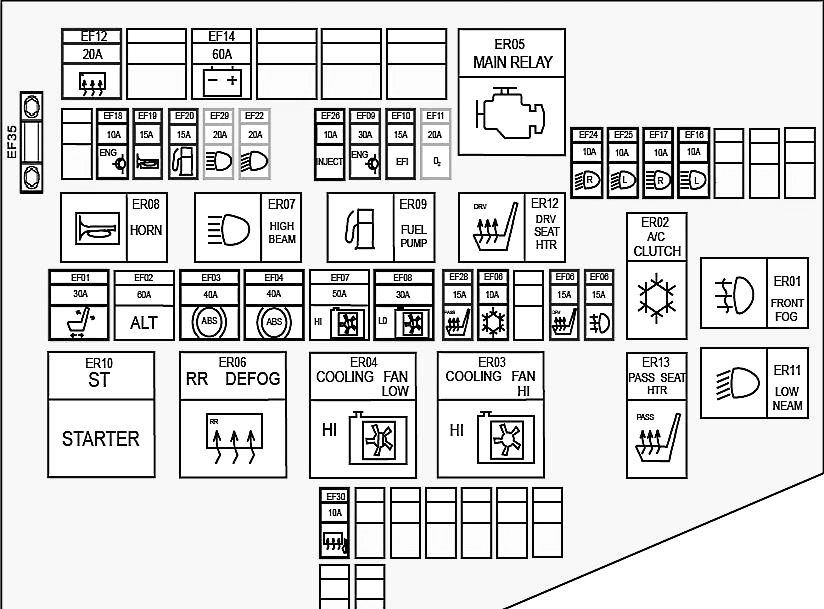

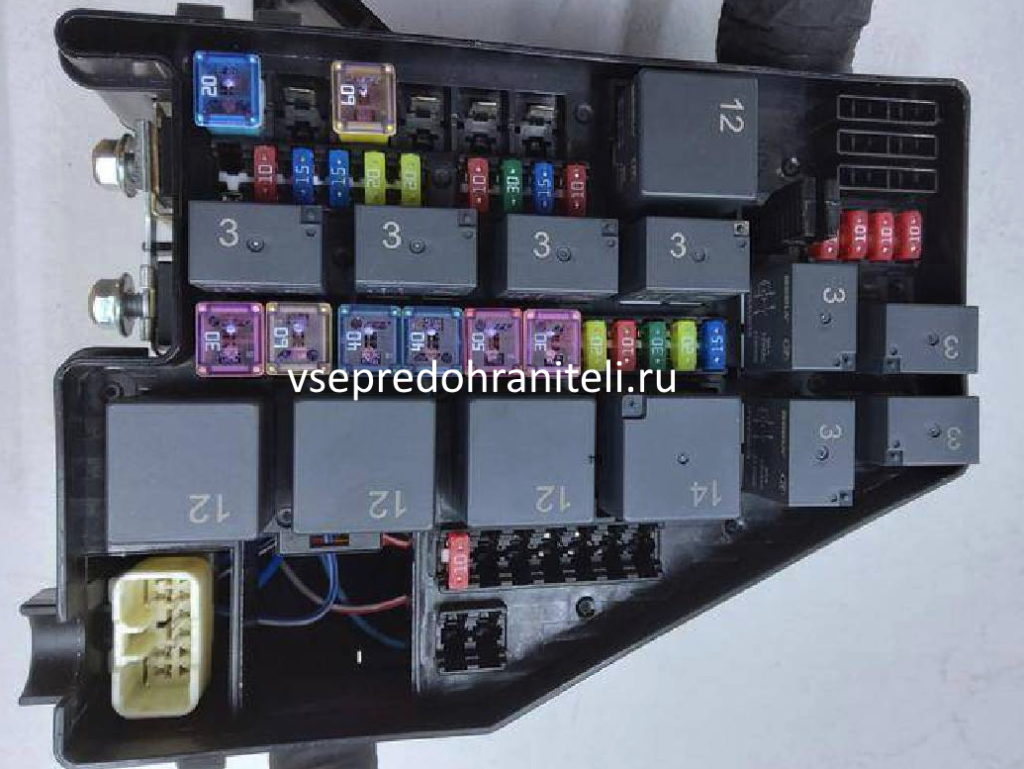

Блок предохранителей под капотом

В моторном отсеке Geely Atlas блок предохранителей и реле размещен слева. Для доступа снимите верхнюю панель бампера и крыла, затем откройте крышку блока.
