Второе поколение Geely Atlas производилось в 2023–2028 годах под заводским индексом FX11 и получило обновление в виде рестайлинга. Модель также известна как Geely Boyue L. В этой статье мы подробно разберем предохранители и реле Джили Атлас 2: схемы блоков, их расположение в автомобиле, иллюстрации и фото. Особое внимание уделим предохранителю прикуривателя (розетки 12 В), который часто интересует владельцев Geely Atlas 2.
Функции предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска Geely Atlas 2 и комплектации электрической системы вашего автомобиля.
Блок в салоне
Блок предохранителей и реле в интерьере Geely Atlas 2 расположен в специальном отсеке под водительским креслом. Чтобы добраться до него, сдвиньте сиденье вперед и поднимите его. Затем, с задней стороны, отогните обивку и снимите крышку защитную с блока.

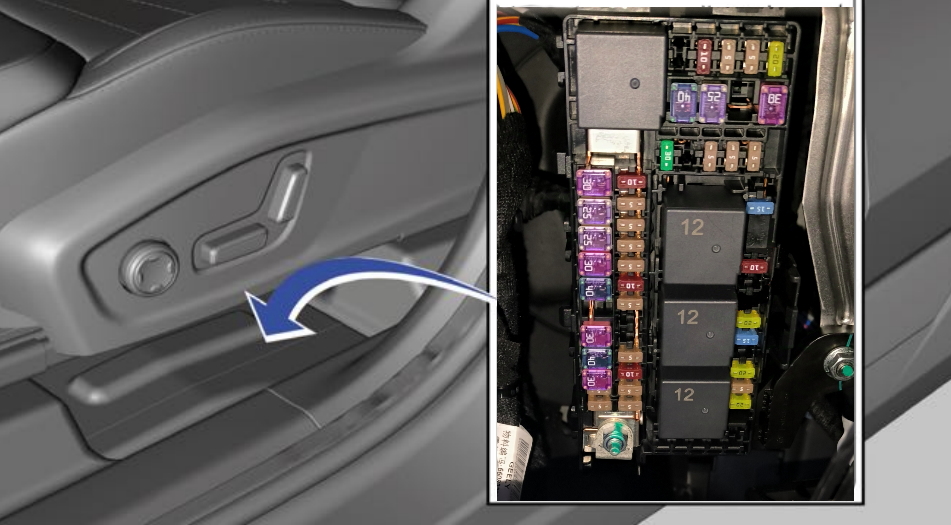

Фото примера расположения

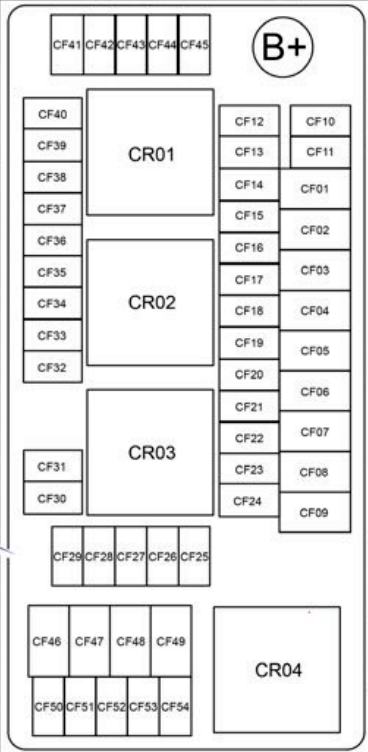

Схема блока предохранителей в салоне Geely Atlas 2
Расшифровка предохранителей салонного блока Джили Атлас 2
| CF01 | Предохранитель SMB* блока заднего сиденья — 30 А |
| CF02 | Предохранитель SMD* блока водительского сиденья — 40 А |
| CF03 | Предохранитель RAPM1 блока управления защитой от защемления стеклом 1 — 30 А |
| CF04 | Предохранитель AUD* блока управления аудиосистемой* — 30 А |
| CF05 | Предохранитель SMP* блока пассажирского сиденья — 40 А |
| CF06 | Предохранитель RAPM2 блока управления защитой от защемления стеклом 2 — 30 А |
| CF07 | Предохранитель POT* блока управления электроприводом двери багажного отделения — 30 А |
| CF08 | Предохранитель DHU блока управления бортовой информационно-развлекательной системой — 25 А |
| CF09 | Предохранитель BGM Power2 питание 2 шлюза — 30 А |
| CF10 | Предохранитель ADCU блока управления системы автономного вождения — 5 А |
| CF11 | Предохранитель SODL левого заднего радара и SODR правого заднего радара — 5 А |
| CF12 | Предохранитель RLY COIL3 обмоток реле — 5 А |
| CF13 | Предохранитель DDS блока выключателей на водительской двери и задних фонарей подсветки — 7,5 А |
| CF15 | Предохранитель EGSM электронного селектора передач — 5 А |
| CF18 | Предохранитель DVR цифрового видеорегистратора и ETCM блока системы взимания платы за проезд — 5 А |
| CF19 | Предохранитель DIS дисплея системы информирования водителя — 10 А |
| CF20 | Предохранитель TCAM блока антенны системы телематики и связи и RFA радиочастотной антенны — 5 А |
| CF21 | Предохранитель SWM модуля рулевого колеса — 5 А |
| CF22 | Предохранитель CSD дисплея центральной консоли — 5 А |
| CF23 | Предохранитель RLSM датчика дождя и уровня освещенности и BNCM модуля Bluetooth NFC — 5 А |
| CF24 | Предохранитель диагностического разъема OBD II — 10 А |
| CF25 | Предохранитель SRM блока управления люком — 30 А |
| CF25 | Предохранитель SUN CURTAIN электропривода солнцезащитной шторки люка — 20 А |
| CF26 | Предохранитель HUD* проекционного дисплея, FLC* фронтальной камеры и DMC* — 5 A |
| CF27 | Предохранитель лампы AMB LP* — 10 A |
| CF28 | Предохранитель компонентов комбинации приборов, подсветки перчаточного ящика, подсветки солнцезащитных козырьков, блока переключателей панели приборов, датчика уровня освещенности, потолочного светильника, внутреннего зеркала заднего вида, переключателя управления дверью багажного отделения — 5 A |
| CF29 | Предохранитель WPC* беспроводной зарядки — 5 A |
| CF30 | Предохранитель ILCM* блока управления внутренним освещением — 15 A |
| CF31 | Предохранитель USB-разъема на переднем ряду сидений — 10 A |
| CF32 | Предохранитель USB-разъема на заднем ряду сидений — 10 A |
| CF35 | Предохранитель розетки 12 В на центральной консоли (прикуриватель в Geely Atlas 2) — 20 A |
| CF36 | Предохранитель HSW* обогрева рулевого колеса — 15 A |
| CF37 | Предохранитель AFU* блока ароматизации воздуха и ION* блока очистки воздуха — 5 A |
| CF38 | Предохранитель HCML блока управления левой фарой — 20 A |
| CF39 | Предохранитель DVR* цифрового видеорегистратора — 5 A |
| CF40 | Предохранитель HCMR блока управления правой фарой — 20 A |
| CF46 | Предохранитель BGM Power1 питание 1 шлюза — 30 A |
| CF48 | Предохранитель BGM CDL BGM питание и блок замков — 25 A |
| CF49 | Предохранитель CJB_IGN питания от цепи зажигания (IGN) блока реле и предохранителей — 25 A |
| CF50 | Предохранитель EJB_IGN питания от цепи зажигания (IGN) блока реле и предохранителей в моторном отсеке — 20 A |
| CF51 | Предохранитель ETCM* блока системы взимания платы за проезд* — 5А |
| CF52 | Предохранитель SRS системы пассивной безопасности — 5А |
| CF53 | Предохранитель PAS* датчика системы помощи при парковке* и ADPU* блока позиционирования системы автоматического вождения* — 10А |
Блок под капотом
В моторном отсеке Geely Atlas 2 блок предохранителей и реле установлен слева от аккумулятора. Доступ к нему открывается после снятия пластиковой крышки.
Расположение блока под капотом
Схема блока предохранителей под капотом Джили Атлас 2
Описание предохранителей моторного блока Geely Atlas 2
| EF01 | Предохранитель выключателя стоп-сигналов, 5 A |
| EF02 | Предохранитель блока TCU* (блок управления коробкой передач), 30 A |
| EF03 | Предохранитель блока TCU* (блок управления коробкой передач), 30 A |
| EF04 | Предохранитель обмоток реле Coil RLY: реле обогрева заднего стекла, реле низкой скорости переднего стеклоочистителя, реле масляного насоса, реле НВМГ, реле высокой скорости переднего стеклоочистителя, 5 A |
| EF05 | Предохранитель блока ECM (блок управления двигателем), 5 A |
| EF06 | Предохранитель топливного насоса, 20 A |
| EF07 | Предохранитель звукового сигнала, 20 A |
| EF08 | Предохранитель обогревателя лобового стекла*, 15 А |
| EF18 | Предохранитель электродвигателя регулировки света фар по высоте, 5 А |
| EF19 | Предохранитель блоков ECM (блок управления двигателем), PCM* (блок управления силовой установкой»), TCM* (блок управления коробкой передач), 5 А |
| EF20 | Предохранитель систем EPAS, VDDM, BBM, BGM, EGSM, BCM, RBCM, VCU, 5 А |
| EF21 | Предохранитель датчика APS (датчик положения педали акселератора), 5 А |
| EF23 | Предохранитель блока ETC*, 10 А |
| EF25 | Предохранитель DEM*, 15 А |
| EF26 | Предохранитель блока HCML (блок управления левой фарой), 20 А |
| EF27 | Предохранитель блока HCMR (блок управления правой фарой), 20 А |
| EF33 | Предохранитель Coil RLY* обмотки реле топливного насоса*, 5 А |
| EF34 | Предохранитель катушек зажигания, 15 А |
| EF35 | Предохранитель кислородного датчика, 15 А |
| EF36 | Предохранитель блока ECM, 20 А |
| EF37 | Предохранитель электромагнитных клапанов и датчиков Valve&Sensor*, 10 А |
| EF41 | Предохранитель блока ETC*, 10 А |
| EF42 | Предохранитель FSRL* (передний левый радарный модуль») и FSRR* (передний правый радарный модуль*), 5 А |
| EF43 | Предохранитель стеклоомывателя, 30 А |
| EF45 | Предохранитель заднего стеклоочистителя, 15 А |
| EF46 | Предохранитель блока BGM, 30 А |
| EF48 | Предохранитель блока VDDM, 60 А |
| EF49 | Предохранитель блока VDDM, 40 А |
| EF50 | Предохранитель вентилятора отопителя салона, блока НВМF, 40 А |
| EF51 | Предохранитель CPSR*, 40 A |
| EF52 | Предохранитель переднего стеклоочистителя, 30 A |
| EF53 | Предохранитель обогревателя лобового стекла*, левый, 40 A |
| EF54 | Предохранитель обогревателя заднего стекла, 30 A |
| EF56 | Предохранитель TCU2, Clutch Actuator Unit, 30 A |
| EF57 | Предохранитель Start’ питания реле стартера*, 30 A |
| EF58 | Предохранитель TCU1, Clutch Actuator Unit, 30 A |
| EF61 | Предохранитель обогревателя лобового стекла*, правый, 40 A |
| EF63 | Предохранитель вентилятора системы охлаждения*, 60 A |
| EF63 | Предохранитель вентилятора системы охлаждения*, 80 A |
Это полная информация по предохранителям и реле Geely Atlas 2. Если у вас есть дополнения или вопросы по схемам и расположению в Джили Атлас 2, оставляйте отзывы в комментариях.
