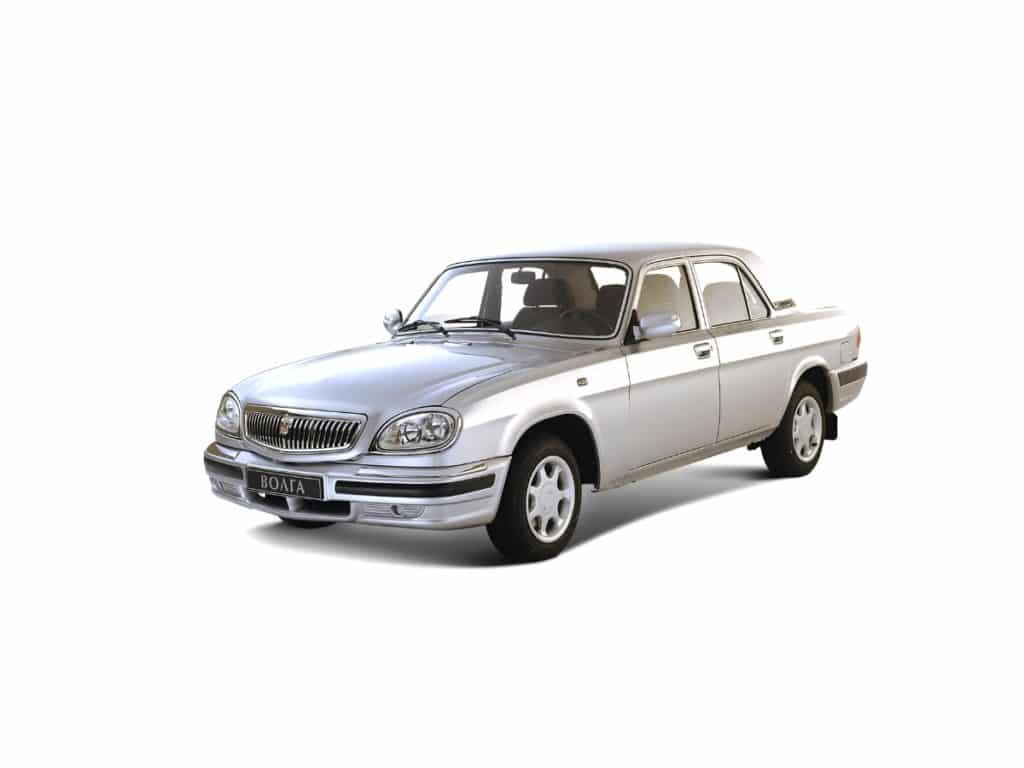

ГАЗ 31105, известный среди автолюбителей как Волга, является модернизированной модификацией модели ГАЗ 3110. Производство осуществлялось в период с 2003 по 2009 год, преимущественно с использованием инжекторных моторов. Начиная с 2006 года, на автомобили устанавливали двигатели от компании Chrysler. В этой статье мы подробно разберем расположение блоков предохранителей и реле для ГАЗ 31105 с мотором Chrysler, включая электрические схемы, фотоиллюстрации и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель. Автомобиль ГАЗ-3102 «Волга ноль вторая» построен на той же платформе, что и 31105, поэтому схемы блоков предохранителей и реле у них во многом идентичны. Это полезная информация для владельцев Волги, ищущих схемы предохранителей ГАЗ 31105, реле Волга Chrysler и диагностику электрики.
В зависимости от года выпуска и конфигурации автомобиля, блоки предохранителей и реле ГАЗ 31105 могут иметь разные варианты исполнения и назначения элементов.
Расположение блоков в салоне Волги ГАЗ 31105
Модуль предохранителей в интерьере
Вариант 1: Основной блок
Этот блок предохранителей ГАЗ 31105 размещен внутри салона, над перчаточным ящиком, и разделен на две секции. Чтобы получить доступ, необходимо отодвинуть защитную панель.
Фото и схема блока
Расшифровка предохранителей
Левая секция блока
| 1 | 25А Электродвигатель отопителя (климатической установки) |
| 2 | 15А Дальний свет правой фары |
| 3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Задний противотуманный огонь |
| 7 | 20А 2008 Радиооборудование 2005 Приборы системы впрыска |
| 8 | 20А Прикуриватель, реле звуковых сигналов, звуковые сигналы |
| 9 | 15А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005: Обогрев зеркал, обмотка реле электро вентилятора |
| 10 | 10А 2008 (Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование |
| 11 | 5А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621) |
| 12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя |
Предохранитель за прикуриватель в ГАЗ 31105 — это номер 8 номиналом 20А.
| 1 | 25А Противотуманные фары |
| 2 | 15А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель |
| 3 | 15А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора |
| 4 | 10А Сигналы торможения |
| 5 | 10А Аварийная сигнализация |
| 6 | 10А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней |
| 7 | 20А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль) |
| 8 | 20А Стекло подъёмники |
| 9 | 15А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания |
| 10 | 10А Анти блокировочная система тормозов ABS |
| 11 | 5A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота |
| 12 | 15A Блокировка замков |
| 13 | 10A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси |
Вариант 2: Альтернативное размещение

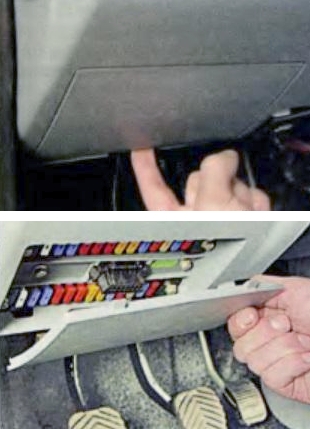

Этот вариант блока предохранителей Волга ГАЗ 31105 расположен под приборной панелью со стороны водителя, скрыт за защитной крышкой.
Электрическая схема
Расшифровка элементов
Верхняя часть блока
| 1 | 25А Электродвигатель отопителя (климатической установки) |
| 2 | 15А Дальний свет правой фары |
| 3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары, сигнализатор ближнего света фар |
| 6 | 10А Задний противотуманный огонь |
| 7 | 20А Радиооборудование |
| 8 | 20А Прикуриватель, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы |
| 9 | 15А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621) |
| 10 | 10А Евро-3: Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем |
| 11 | 5А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота |
| 12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10А Блок управления двигателем, катушки зажигания (ЗМЗ-40621) |
Для прикуривателя в этой схеме ГАЗ 31105 Chrysler предохранитель №8 на 20А.
| 1 | 25А Противотуманные фары |
| 2 | 15А Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов) |
| 3 | 15А Евро-3: Аварийная сигнализация Евро-2: Датчик спидометра, свет заднего хода, комбинация приборов |
| 4 | 10А Сигналы торможения |
| 5 | 10А Евро-3: Указатели поворота, реле и сигнализаторы указателей поворота Евро-2: Аварийная сигнализация |
| 6 | 10А Левые габаритные огни, сигнализатор габаритных огней |
| 7 | 20А Обогрев заднего стекла и обогрев наружных зеркал |
| 8 | 20А Стеклоподъёмники |
| 9 | 15А Стеклоочиститель и омыватель |
| 10 | 10А Анти блокировочная система тормозов ABS |
| 11 | 5А Электропривод наружных зеркал |
| 12 | 15А Блокировка замков |
| 13 | 10А Правые габаритные огни, электро корректор фар, реле фара омывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси |
Модуль реле в салоне

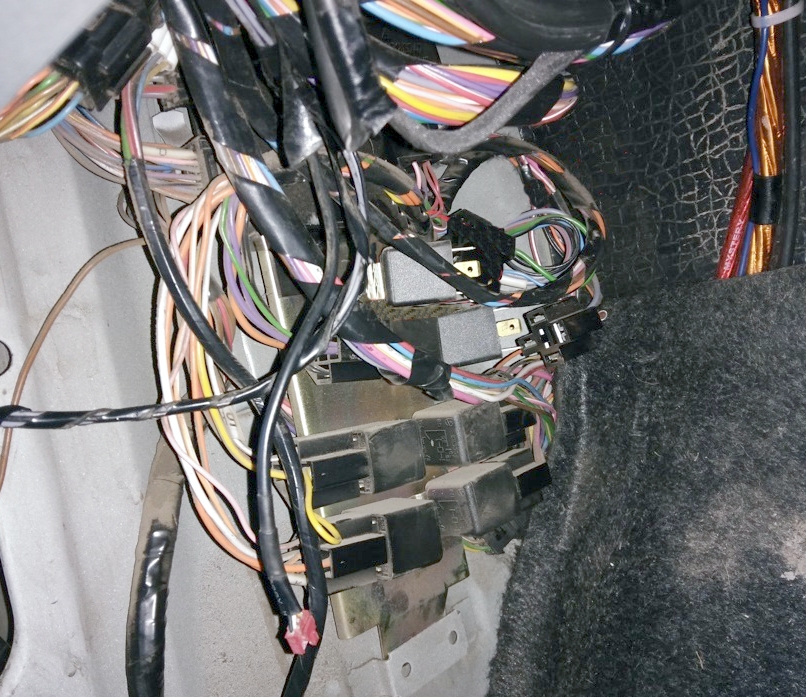

Блок реле ГАЗ 31105 крепится рядом с левой стойкой под панелью приборов со стороны водителя, за обшивкой для удобства ремонта электрики Волги.

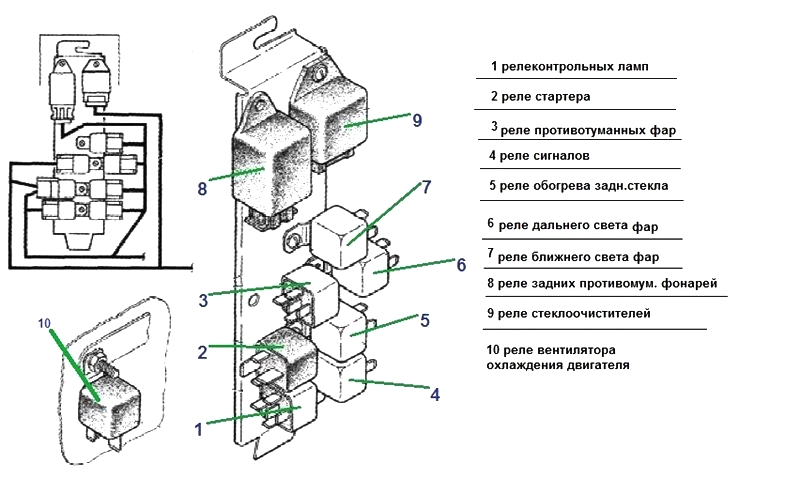

Схема с расшифровкой реле
- Реле контрольных ламп

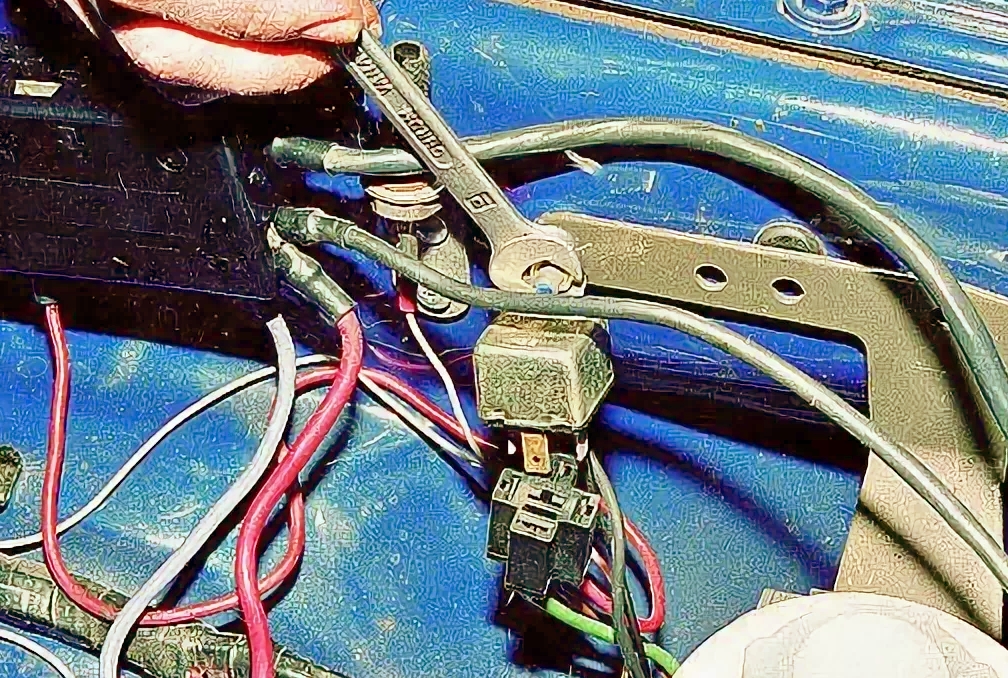

- Реле стартера
- Реле противотуманных фар
- Реле сигналов
- Реле обогрева заднего стекла
- Реле дальнего света фар
- Реле ближнего света фар
- Реле задних противотуманных фонарей
- Реле стеклоочистителя
- Реле вентилятора охлаждения двигателя
Реле указателей поворотов установлено отдельно на переключателе, вне основного блока реле ГАЗ 31105.
Блоки под капотом ГАЗ 31105 Chrysler
В моторном отсеке размещены дополнительные блоки предохранителей и реле для Волги ГАЗ 31105 с двигателем Chrysler, обеспечивающие защиту ключевых систем.
Дополнительный блок предохранителей
Фиксируется на левом брызговике моторного отсека, включает мощные плавкие вставки и защищен крышкой от внешних факторов.
Схема расположения
Функции вставок
- 60 А защищает цепь анти блокировочной системы тормозов (АБС);
- 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
- 40 А цепи питания освещения и световой сигнализации автомобиля;
- 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.
На моделях ГАЗ 31105 без ABS, выпущенных до июля 2006 года, вставка №1 отсутствовала.
С июля 2006 года через эту вставку в блоке управления двигателем Chrysler подключается вывод «А29» для регулировки напряжения в сети, связанной с генератором.
Дополнительный блок реле под капотом
Расположен в непосредственной близости от блока предохранителей в моторном отсеке ГАЗ 31105.
В этом блоке реле Волга Chrysler могут размещаться:
- реле электро вентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электро вентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
Отдельно на кронштейне бачка охлаждения фиксируются реле управления двигателем и бензонасоса для ГАЗ 31105.
Если у вас есть дополнения к схемам предохранителей и реле ГАЗ 31105 Chrysler, поделитесь в комментариях!
