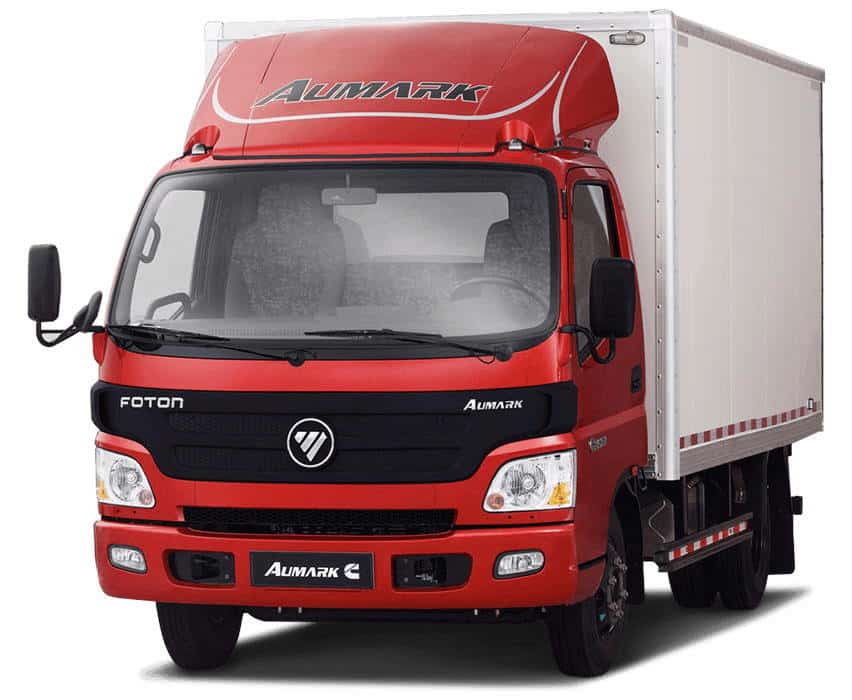

Foton Ollin — это линейка грузовых транспортных средств, в которую входят популярные модели вроде Foton 1039, Foton 1049, Foton 1059, Foton Aumark 1061, Foton 1069, Foton 1099, а также флагманский среднетоннажный вариант Foton Aumark S120 и другие модификации. Серия предлагалась с разнообразными конфигурациями кузовов и силовых агрегатов. Период производства охватывает годы с 2006 по 2022: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. В этой публикации мы разберем предохранители и реле для грузовиков Foton, включая схему блока предохранителей Foton, иллюстрации расположения, фото блока и назначение элементов. Особо отметим предохранитель, отвечающий за прикуриватель в Foton Ollin.
Единая схема предохранителей и реле не применима ко всем версиям Foton Ollin. Мы опишем наиболее распространенный вариант для моделей вроде Foton 1039, Foton 1069 и Aumark. Функции компонентов в вашем грузовике могут варьироваться — обязательно проверьте по руководству по эксплуатации.
Блок предохранителей и реле

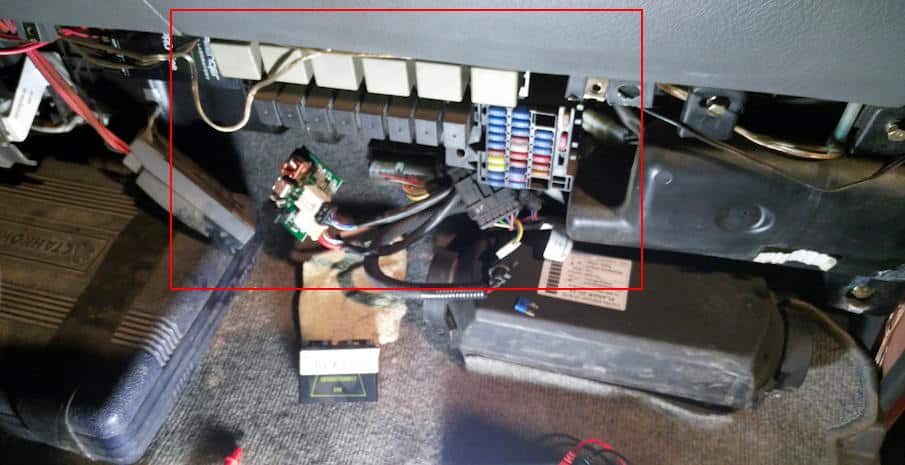

Главный блок предохранителей и реле в грузовиках Foton Ollin размещен внутри кабины, под торпедо со стороны пассажирского сиденья.

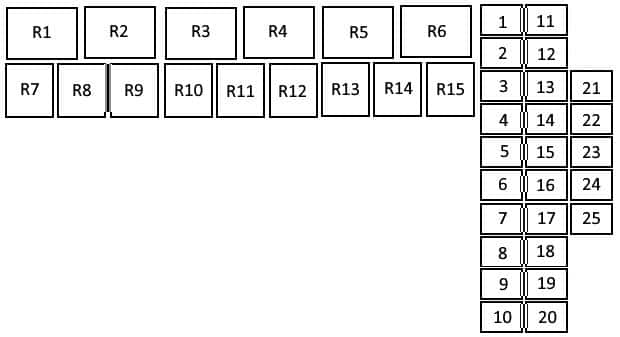

Схема
Описание
| 1 | 15А Фара ближнего света слева |
| 2 | 15А Фара ближнего света справа |
| 3 | 15А Фара дальнего света справа |
| 4 | 15А Фара дальнего света слева |
| 5 | 15А Прикуриватель в Foton |
| 6 | 7,5А Задняя противотуманка |
| 7 | 20А Электростеклоподъемники |
| 8 | 20А Задние электростекла |
| 9 | 15А Стартер |
| 10 | 15А Подогреватель |
| 11 | 15А Стеклоочиститель |
| 12 | 15А Указатели поворота |
| 13 | 15А Включение кондиционера | 14 | 7,5А Панель приборов |
| 15 | 25А Система обогрева |
| 16 | 10А Салонное освещение |
| 17 | 7,5А Сигнал стопов |
| 18 | 15А Центральный замок |
| 19 | 10А Габаритные огни |
| 20 | 15А Аварийка |
| 21 | 15А Замок зажигания |
| 22 | 15А Передняя противотуманная фара |
| 23 | 15А Альтернатор |
| 24 | 7,5А Система EGR |
| 25 | 10А Контроллер выхлопа |
| Реле | |
| R1 | Муфта сцепления |
| R2 | Питание зажигания IG |
| R3 | Обогреватель |
| R4 | Электростекла |
| R5 | Переключение фар |
| R6 | Основное освещение |
| R7 | Резервный |
| R8 | Электрорегулировка зеркал |
| R9 | Кондиционер |
| R10 | Клааксон |
| R11 | Передняя ПТФ |
| R12 | Габариты |
| R13 | Дальний свет справа |
| R14 | Дальний свет слева |
Предохранитель №5 на 15А отвечает за работу прикуривателя в грузовиках Foton Ollin.
Некоторые предохранители и реле могут быть установлены за пределами основного блока в зависимости от модификации модели Foton.
Обнаружили неточность или желаете дополнить материал — делитесь в комментариях.
