Ford Transit VII поколения производился в период с 2006 по 2013 год, включая модели 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов выпуска. Эта версия автомобиля претерпела значительные улучшения относительно предшественников. В нашем материале мы подробно разберем расположение блоков предохранителей и реле Ford Transit 7 поколения, предоставим актуальные схемы предохранителей Ford Transit, фото блоков и реле, а также выделим предохранитель для прикуривателя Ford Transit. В конце статьи вы сможете скачать полное руководство по эксплуатации и ремонту Ford Transit VII.
Если у вас другое поколение Ford Transit и схемы предохранителей не совпадают, ознакомьтесь с описанием для 6-го или 8-го поколения соответственно.
Расположение блоков предохранителей Ford Transit 7
Положение блоков с предохранителями и реле в Ford Transit VII поколения
Схема расположения блоков предохранителей
- A — Дополнительный блок предохранителей Ford Transit
- B — Блок предохранителей и реле в салоне
- C — Основной блок предохранителей
- D — Подкапотный блок предохранителей
Блоки предохранителей в салоне Ford Transit 7
Блок предохранителей и реле в салоне

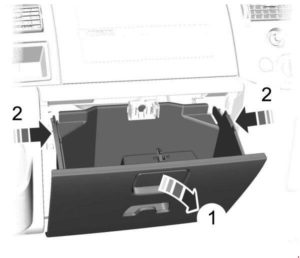

Этот блок размещен за перчаточным ящиком (бардачком), поэтому для доступа к предохранителям Ford Transit 7 необходимо демонтировать бардачок и снять защитную крышку блока. На внутренней стороне крышки указана схема предохранителей Ford Transit для удобства.

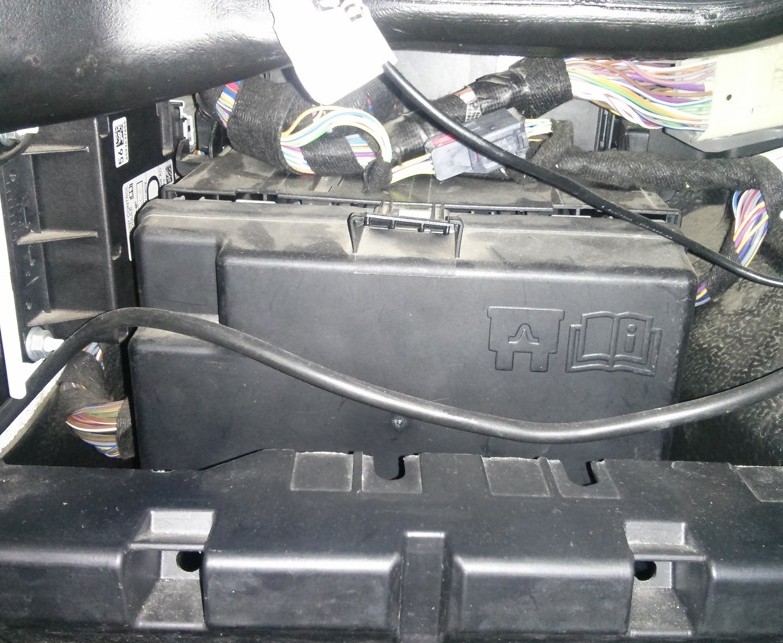

Расположение блока предохранителей в салоне Ford Transit 7

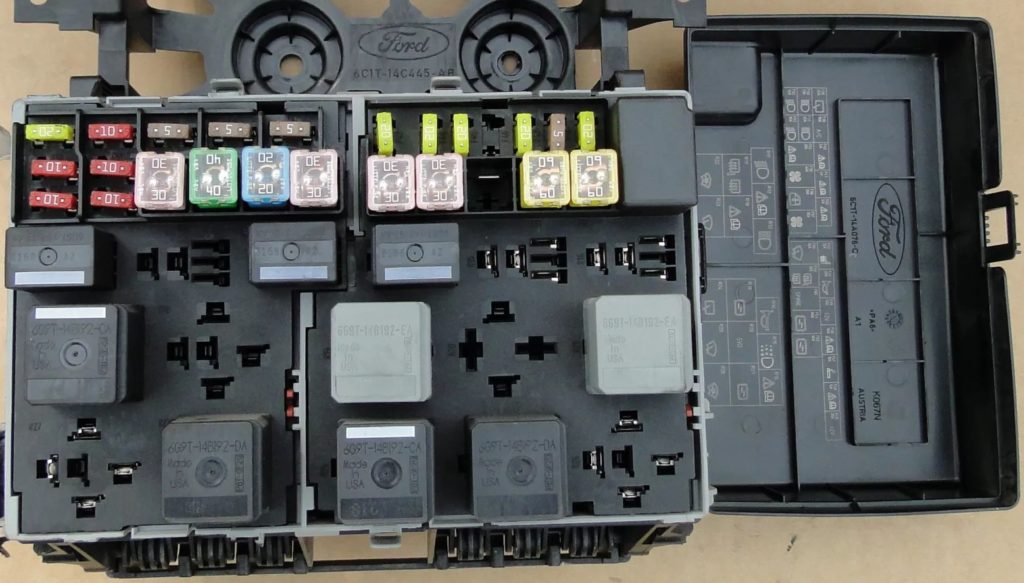

Фото — пример блока предохранителей и реле Ford Transit 7

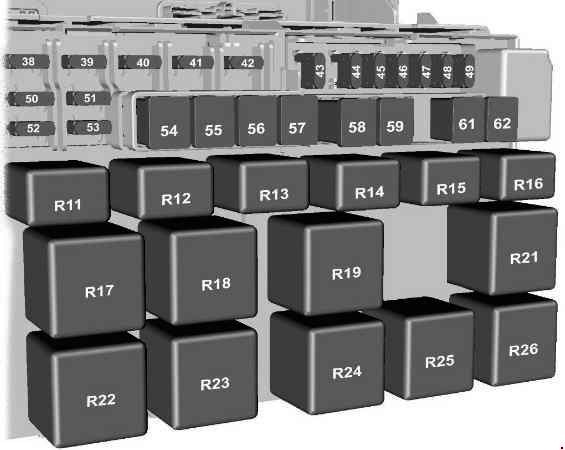

Схема предохранителей блока в салоне Ford Transit 7
Описание предохранителей и реле
| 38 | 20А Очиститель заднего стекла |
| 39 | 10А Передние и задние органы управления системой кондиционирования |
| 40 | 5А Не используется |
| 41 | 5А Тахограф |
| 42 | 5А Система регулировки уровня световых пучков, главный выключатель (KL15) |
| 43 | 20А Электрообогрев передних сидений |
| 44 | 20А Звуковой сигнал |
| 45 | 20А Переднее дополнительное гнездо питания |
| 46 | 10А Обогрев боковых зеркал заднего вида, если установлен CAT 1 |
| 47 | 20А Прикуриватель Ford Transit 7 |
| 48 | 5А Питание катушек реле, зеркала с электроприводом |
| 49 | 20А Заднее дополнительное гнездо питания |
| 50 | 10А Дальний свет фар. левая сторона |
| 51 | 10А Дальний свет фар. правая сторона |
| 52 | 10А Ближний свет фар (левая сторона) |
| 53 | 10А Ближний свет фар. правая сторона |
| 54 | 30А Предохранитель цепей включения ближнего и дальнего света фар. подсветки при движении в дневное время, тахографа и вентилятора дополнительного топливного отопителя |
| 55 | 40А Электродвигатель вентилятора отопителя |
| 56 | 20А Электропривод стеклоподъемников |
| 57 | 30А Электродвигатель вентилятора отопителя задней части салона |
| 58 | 30А Электродвигатель переднего стеклоочистителя |
| 59 | 30А Обогреватели заднего стекла и зеркал заднего вида |
| 60 | Резерв |
| 61 | 60А Реле зажигания (KL5 #1) |
| 62 | 60А Реле зажигания (KL5 #2) |
| Реле Ford Transit 7 | |
| R11 | Цепь включения ближнего света фар |
| R12 | Обогрев наружных зеркал (если установлена сигнализация CAT 1). гнездо электропитания (если сигнализация CAT 1 не установлена) |
| R13 | Фары — дальний свет |
| R14 | Звуковой сигнал |
| R15 | Подсветка при движении в светлое время |
| R16 | Программируемый топливный отопитель |
| R17 | Обогрев задних стекол или зеркал заднего вида (или обогрев правой части заднего стекла, если установлена сигнализация CAT 1) |
| R18 | Обогрев заднего стекла (правая сторона), если установлена сигнализация CAT 1 |
| R19 | Принудительная подача (KL15 #2) |
| R20 | Электро распределительная коробка со стороны пассажира KL15 (только автомобили с системой запуска/ остановки двигателя) |
| R21 | Принудительная подача (KL15 #1) |
| R22 | Обогрев ветрового стекла, правая сторона |
| R23 | Стеклоочиститель (высокая и низкая скорость очистки) |
| R24 | Очиститель заднего стекла |
| R25 | Стеклоочиститель (вкл. и выкл.) |
| R26 | Обогрев ветрового стекла, левая сторона |
Предохранитель прикуривателя Ford Transit 7 — это номер 47 номиналом 20А.
Основной блок предохранителей Ford Transit 7

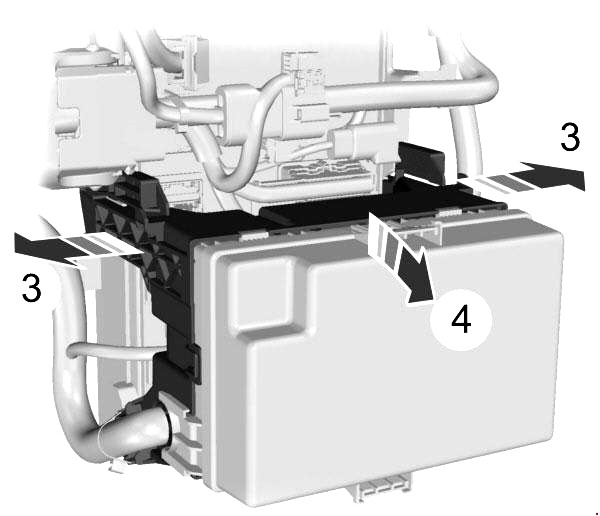

Этот блок расположен непосредственно за блоком предохранителей и реле в салоне. Чтобы получить доступ к основному блоку предохранителей Ford Transit, отожмите две боковые защелки.

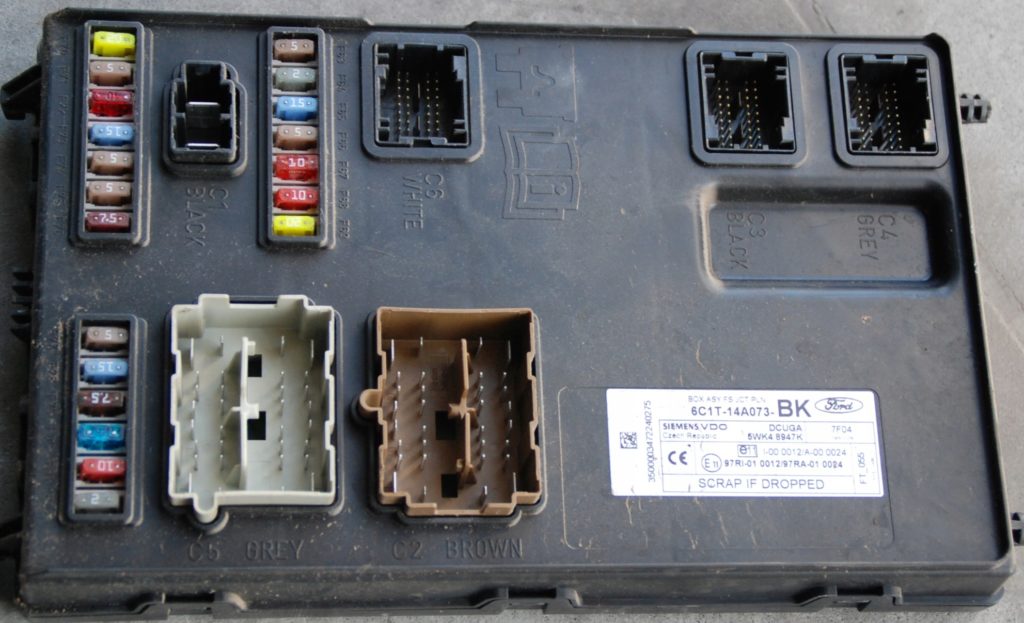

Пример исполнения основного блока предохранителей
Схема основного блока предохранителей в салоне Ford Transit 7
Назначение предохранителей
| 63 | 5А Система помощи при парковке задним ходом, датчик дождя |
| 64 | 2А Датчик положения педали акселератора |
| 65 | 15А Выключатель стоп — сигналов |
| 66 | 5А Панель приборов, питание охранной системы PATS, тахограф, подсветка панели управления |
| 67 | 15А Насос омывателя |
| 68 | 10А Блок управления удерживающими системами |
| 69 | 20А Выключатель внешних осветительных приборов (KL15) |
| 70 | 20А Эхолокатор с аварийным питанием |
| 71 | 5А Выключатель внешних осветительных приборов (KL30) |
| 72 | 10А Питание регулятора потребляемой мощности АКБ. OBDII (KL30) |
| 73 | 15А Питание блоков аудио — и навигационной систем и мобильного телефона |
| 74 | 5А Панель приборов, таймер вспомогательного отопителя, питание системы посадки автомобиля без помощи ключа, датчик движения в салоне (К1_30) |
| 75 | 7,5А Боковые огни с правой стороны |
| 76 | 7,5А Боковые огни с левой стороны |
| 77 | 5А Питание замка зажигания, питание обмоток датчиков отключения АКБ |
| 78 | 15А Система централизованной блокировки замков |
| 79 | 7,5А Фонарь освещения номерного знака, боковые габаритные огни |
| 80 | 15А Передние противотуманные фары |
| 81 | 10А Задние противотуманные фонари |
| 82 | 3А Штатное питание аудиоблока и щитка приборов |
Некоторые предохранители могут быть размещены отдельно:
- 83 — 10А — Модуль управления электрооборудованием буксируемого прицепа, расположен в нише для ног с левой стороны
- 84 — 7,5А — DPF — контроль работы свечей подогрева, находится в электрораспределительной коробке под моторным отсеком
Дополнительный блок предохранителей Ford Transit 7

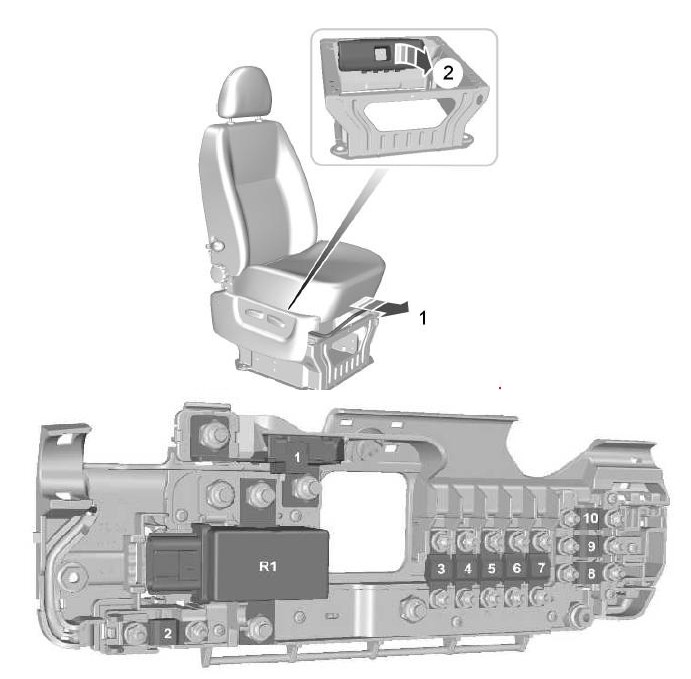

Дополнительный блок предохранителей установлен за спинкой водительского сиденья, под пластиковой крышкой. Для доступа к этому блоку отодвиньте сиденье вперед.

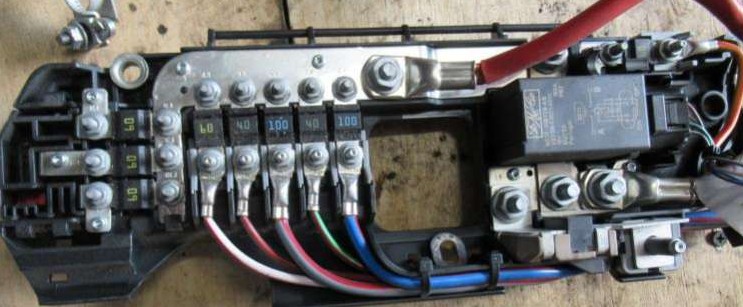

Внешний вид дополнительного блока предохранителей Ford Transit 7
Обозначение предохранителей дополнительного блока
| 1 | 350А Стартер и генератор |
| 2 | 60А Питание электро распределительной коробки со стороны пассажира, обеспечивающая запуск двигателя. Электро распределительная коробка со стороны пассажира для системы запуска/ остановки двигателя |
| 3 | 100А Подвод питания к распределительной коробке в моторном отсеке (не важно для пуска) |
| 4 | 40А Электрообогрев ветрового стекла, правая сторона |
| 5 | 100А Подвод питания к стандартному блоку реле (не важно для пуска) |
| 6 | 40А Электрообогрев ветрового стекла, левая сторона |
| 7 | 60А Подвод питания к распределительной коробке в салоне (не важно для пуска) |
| 8 | 60А Пользовательский разъем |
| 9 | 60А Пользовательский разъем |
| 10 | 60А Пользовательский разъем |
- R1 — Выключатель второй аккумуляторной батареи
Подкапотный блок предохранителей Ford Transit 7

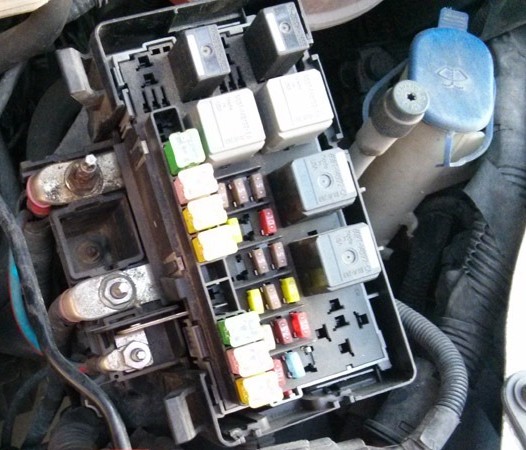

Блок в моторном отсеке Ford Transit VII расположен слева от двигателя, под защитной пластиковой крышкой.

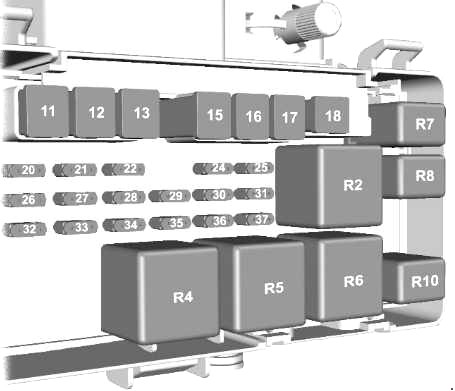

Схема подкапотного блока предохранителей Ford Transit 7
Описание предохранителей и реле подкапотного блока
| 11 | 60А Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30А Цепи питания тягово — сцепного устройства прицепа и блока тягово — сцепного устройства прицепа (KL30) |
| 13 | 40А Насос ABS и ESP |
| 14 | Резерв |
| 15 | 60А Свечи подогрева |
| 16 | 60А Реле зажигания (KL15 #3) |
| 17 | 30А Включение стартера |
| 18 | 40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя) |
| 18 | Резерв (автомобили с системой запуска/ остановки двигателя) |
| 19 | Резерв |
| 20 | 10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25А Клапаны и блок управления ABS и ESP |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе) |
| 24 | 20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 25 | Резерв |
| 26 | 15А Реле мощности PCM |
| 27 | 5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 28 | 5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF) |
| 29 | 5А Мониторинг свечи накаливания испарителя |
| 30 | 7,5А Звуковой клапан продувки |
| 31 | 15А Насос YAP/UEGO |
| 32 | 20А Свеча подогрева испарителя |
| 33 | 10А Фонари заднего хода |
| 34 | 20А Электропитание прицепа KL15 |
| 35 | Резерв |
| 36 | 10А Муфта компрессора системы кондиционирования |
| 37 | Резерв |
| Реле подкапотного блока Ford Transit 7 | |
| R2 | Свечи подогрева |
| R3 | Буксировка прицепа (KL15) |
| R4 | Включение стартера |
| R5 | Принудительная подача (KL15 #4) |
| R6 | Принудительная подача (KL15 #3) |
| R7 | Топливный насос |
| R8 | Свеча подогрева испарителя |
| R9 | Не используется |
| R10 | Электромагнит муфты компрессора кондиционера |
Руководство по ремонту Ford Transit 7 поколения
Подробные инструкции по ремонту, обслуживанию и замене предохранителей Ford Transit VII поколения доступны в официальном руководстве: «скачать». Если у вас возникли вопросы по блокам предохранителей или схемам, оставьте комментарий ниже.
