Ford Sierra выпускался в период с 1982 по 1993 год, включая модели 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 годов. За эти годы линейка Ford Sierra подверглась двум значительным обновлениям, что привело к вариациям в конструкции блоков предохранителей. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле Ford Sierra, включая ключевые элементы электрики. Особое внимание уделим предохранителю прикуривателя Ford Sierra, а также добавим информацию о типичных неисправностях и замене.
Конфигурация блоков предохранителей Ford Sierra может варьироваться в зависимости от года производства и региона поставки. Точное назначение предохранителей и реле обычно указано на внутренней стороне крышки защитного корпуса для удобства диагностики и ремонта.
Блок предохранителей под капотом
Основной блок предохранителей и реле Ford Sierra расположен в задней части моторного отсека, рядом с боковой опорой, и защищен пластиковой крышкой от пыли и влаги.
Вариант 1

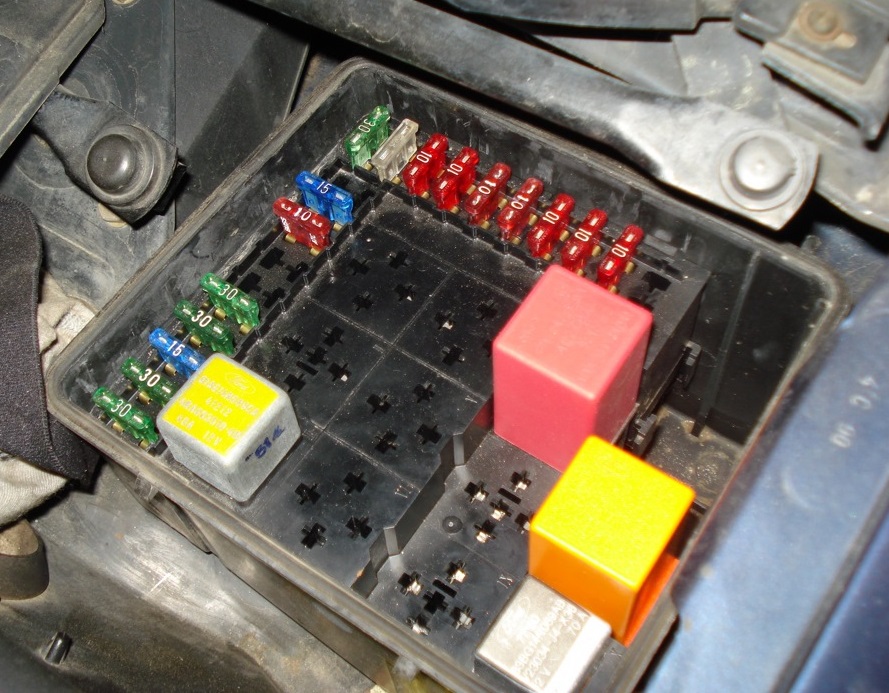

Фото — пример расположения

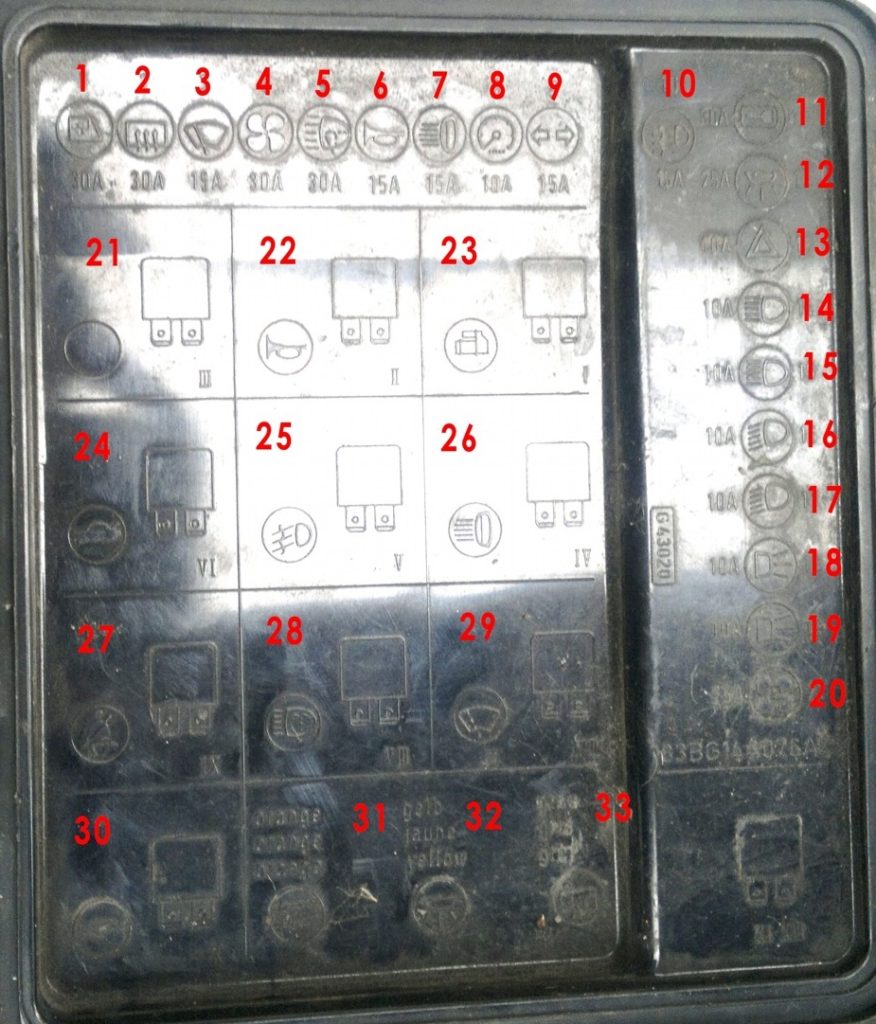

Схема блока предохранителей
Расшифровка предохранителей и реле
| 1 | 30А Стеклоподъемник |
| 2 | 30А Обогрев заднего стекла и внешнего зеркала |
| 3 | 10А Электродвигатель очистителя стекол |
| 4 | 30А Нагреватель, очиститель заднего стекла, омыватель стекла |
| 5 | 30А Омыватели фар |
| 6 | 15А Звуковой сигнал (на рулевом колесе) |
| 7 | 15А Дополнительная фара |
| 8 | 10А Часы, выключатель «паузы» стеклоочистителя, сигнальные лампочки режима экономной езды, индикаторы закрывания дверей и перегорания ламп |
| 9 | 15А Указатели поворота, тормозные огни и огни заднего хода |
| 10 | 15А Противотуманная фара |
| 11 | 30А Управляемый электрически замок крышки багажника, центральная блокировка дверей |
| 12 | 25А Освещение порога, обогрев сиденья, внутреннее освещение с задержкой, освещение багажника. Цифровые часы, прикуриватель, бортовой компьютер, освещение зеркала для макияжа |
| 13 | 10А Аварийная сигнализация, звуковой сигнал |
| 14 | 10А Левая фара |
| 15 | 10А Правая фара |
| 16 | 10А Левый указатель поворота |
| 17 | 10А Правый указатель поворота |
| 18 | 10А Левый габаритный огонь, освещение приборной панели, освещение переключателей, освещение моторного отсека |
| 19 | 10А Освещение переключателей (фар и противотуманных фар), правый габаритный огонь, освещение отделения для перчаток, освещение приборов |
| 20 | 25А Дополнительный охлаждающий вентилятор — моторный отсек |
| 21 | Реле указателей поворота |
| 22 | Реле звукового сигнала |
| 23 | Реле блокировки запуска с автоматической коробкой передач |
| 24 | Реле открытия багажника |
| 25 | Реле противотуманных фар |
| 26 | Реле габаритов |
| 27 | Реле лампы предупреждения о незастегнутых ремнях безопасности |
| 28 | Реле омывателей фар |
| 29 | Реле дворников |
| 30 | Реле обогрева заднего стекла и внешнего зеркала с автоматическим отключением |
| 31 | Реле внутреннего освещения |
| 32 | Реле регулировки скорости стеклоочистителя заднего стекла |
| 33 | Реле замка зажигания |

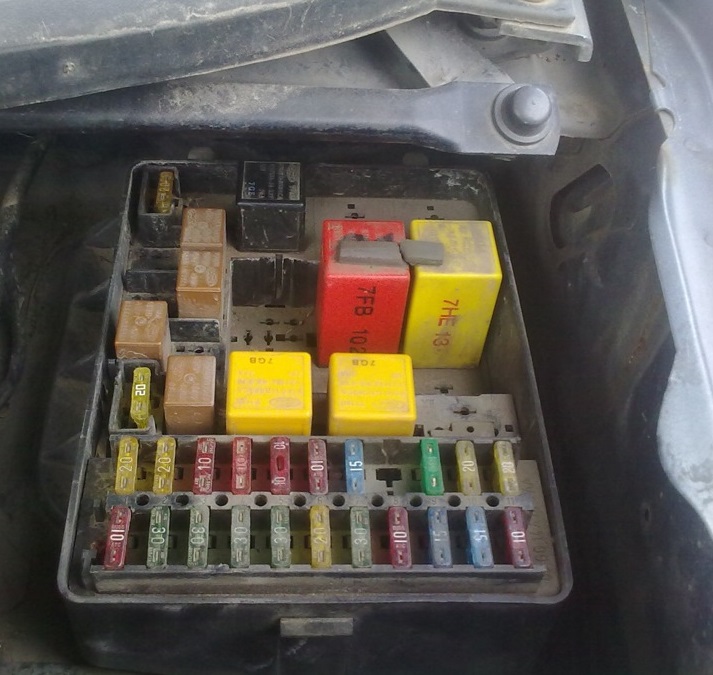

Вариант 2

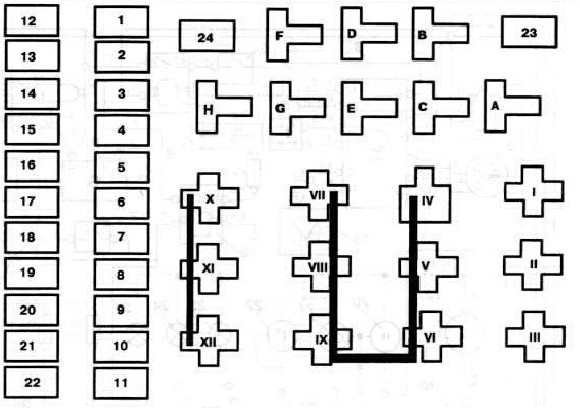

Схема блока
Назначение 1
| 1 | 15А Левая основная фара, левая дополнительная фара |
| 2 | 15А Правая основная фара, правая дополнительная фара |
| 3 | 7,5А Левый указатель поворота |
| 4 | 7,5А Правый указатель поворота, регулятор наклона фар |
| 5 | 5А Левый габаритный огонь |
| 6 | 5А Правый габаритный огонь |
| 7 | 15А Освещение панели приборов |
| 8 | 15А Топливный насос |
| 9 | 15А Омыватели фар |
| 10 | 7,5А Внутреннее освещение, часы, центральная блокировка, электрическая регулировка внешнего зеркала |
| 11 | 15А Топливный насос |
| 12 | 10А Аварийные фонари, противоугонная сигнализация, центральная блокировка |
| 13 | 20А Обогрев переднего сиденья, прикуриватель |
| 14 | 10А Звуковой сигнал |
| 15 | 15А Электродвигатель очистителя, насос омывателя стекол |
| 16 | 20А Обогреватель заднего стекла и внешнего зеркала |
| 17 | 15А Противотуманная фара |
| 18 | 25А Реле свечей накаливания (дизель) |
| 19 | 10А Задний противотуманный фонарь |
| 20 | 10А Указатели поворота, огни заднего хода |
| 21 | 7,5А Стоп-сигналы |
| 22 | 4А Цепи управления, устройство контроля (с системой впрыска) |
| 23 | 20А Топливный насос |
| 24 | 30А Электроподъемник стекол |
| A | Разгрузочное реле замка зажигания |
| В | Вспомогательный предохранитель дневного света или задний противотуманный свет |
| C | Звуковой сигнал |
| D | Управление двигателя |
| Е | Задние противотуманные огни |
| F | Указатели поворотов |
| G | Обогрев сиденья |
| H | Противотуманные фары |
| I | Замок рулевого управления и зажигания |
| II | Дневной свет |
| III | Очиститель фар |
| IV | Нагреватель заднего стекла |
| V | Изменение скорости работы очистителя ветрового стекла |
| VI | Внутреннее освещение с задержкой |
| VII | Система ABS |
| VIII | Временное реле режима kick-down (автоматическая коробка передач) |
| IX | Изменение скорости работы очистителя заднего стекла |
| X | Основные фары |
| XI | Управление двигателем (с системой впрыска) |
| XII | Блокировка запуска (с автоматической коробкой передач) |
Предохранитель прикуривателя в этой схеме — номер 13 на 20А, часто связан с обогревом сидений.
Назначение 2
| 1 | 20А Левая основная фара, левая дополнительная фара |
| 2 | 20А Правая основная фара, правая дополнительная фара |
| 3 | 10А Левый указатель поворота |
| 4 | 10А Правый указатель поворота, корректор наклона фар |
| 5 | 10А Левый габаритный огонь |
| 6 | 10А Правый габаритный огонь |
| 7 | 15А Освещение панели приборов |
| 8 | Резерв |
| 9 | 30А Очистители фар |
| 10 | 20А Внутреннее освещение, часы, центральная блокировка, электрическая регулировка внешнего зеркала |
| 11 | 20А Насос (климатическая установка) |
| 12 | 10А Аварийные фонари |
| 13 | 30А Обогрев переднего сиденья, прикуриватель |
| 14 | 30А Звуковой сигнал |
| 15 | 30А Электродвигатели очистителей, насос омывателя стекол |
| 16 | 30А Обогреватель заднего стекла и внешнего зеркала |
| 17 | 20А Противотуманная фара |
| 18 | 30А Нагреватель |
| 20 | 15А Указатели поворота, огни заднего хода |
| 21 | 15А Стоп-сигналы |
| 22 | 10А Цепи управления, устройство контроля |
| 23 | 20А Электроподъемник переднего стекла |
| 24 | 30А Топливный насос |
| A | Свободный |
| B | Вспомогательное реле дневного света или задние противотуманные огни |
| C | Звуковой сигнал |
| D | Управление двигателем (с системой впрыска) |
| I | Электрическая регулировка и нагрев внешнего зеркала |
| F | Указатели поворотов |
| G | Обогрев сиденья | H | Противотуманные фары |
| I | Замок рулевого управления и зажигания |
| II | Дневной свет |
| III | Очиститель фар |
| IV | Свободный |
| V | Изменение скорости работы очистителя ветрового стекла |
| VI | Внутреннее освещение с задержкой |
| VII | Система ABS |
| VIII | Временное реле kick-down (автоматическая коробка передач) |
| IX | Насос климатического устройства |
| X | Основные фары |
| XI | Управление двигателем (с системой впрыска) |
| XII | Блокировка запуска (с автоматической коробкой передач) |
В этой конфигурации предохранитель прикуривателя — номер 13 на 30А, интегрированный с системой обогрева сидений.
Дополнительные элементы электрики
В моторном отсеке дополнительный блок реле (расположен между верхним креплением правой стойки подвески и аккумулятором) может включать реле для:
- подогрева впускного коллектора;
- выключения модуля управления зажиганием ESC II и шагового двигателя регулятора холостого хода;
- кондиционера с предохранителем 15 А;
- датчика числа оборотов двигателя.
Блок предохранителей в салоне
Дополнительный блок под передней панелью справа (между центральной частью панели и бардачком) содержит реле для:
- запуска теплого двигателя (двигатели с впрыском);
- контроля свечения лампочек;
- центрального замка;
- предупредительного индикатора указателя.
Возле кронштейна рулевой колонки размещены предохранители для:
- указателей поворота и аварийных огней;
- обогрева передних сидений;
- дополнительного вентилятора радиатора;
- антенны, приводимой в движение электрически;
- электрических подъемников стекол.
