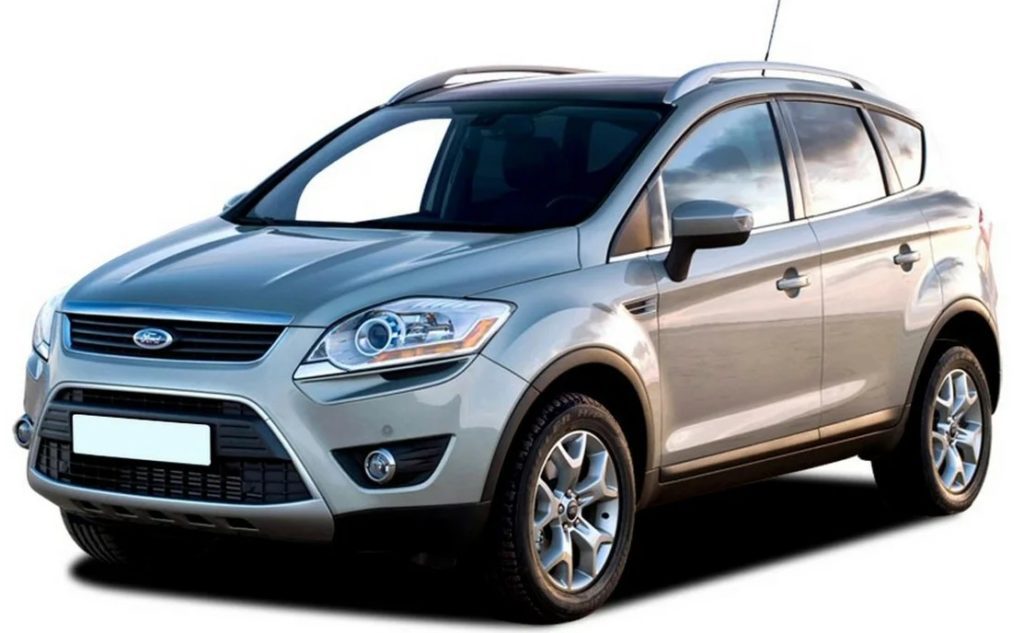

Первого поколения компактный внедорожник Ford Kuga 1 производили в период с 2008 по 2012 год, предлагая варианты с бензиновыми и дизельными моторами. В этой статье мы разберем расположение электронных модулей управления, детально разберем предохранители и реле Ford Kuga 1, включая схемы блоков и особенности. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Ford Kuga первого поколения.
Функции реле и предохранителей в блоках могут варьироваться в зависимости от конкретного года выпуска модели Ford Kuga 1, включая обновления для двигателей и электроники.
Расположение электронных блоков управления

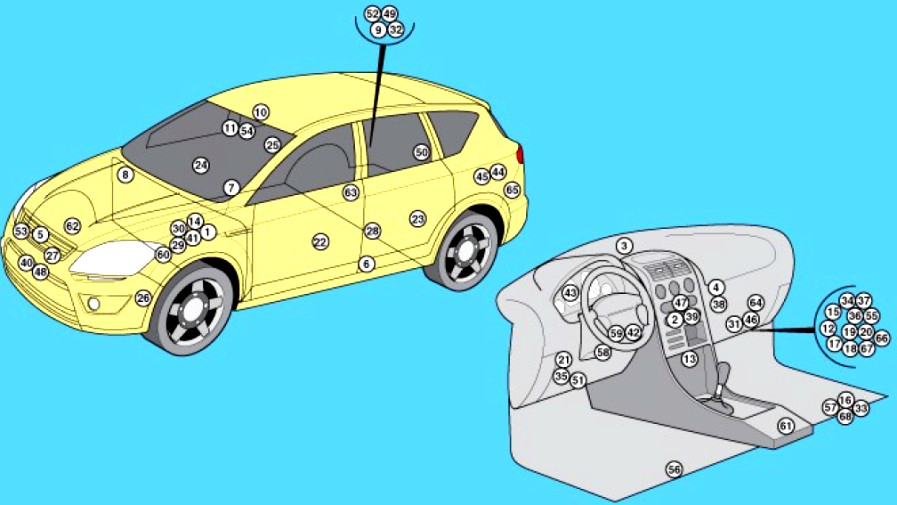

Общая схема размещения блоков предохранителей, реле и электронных модулей в Ford Kuga 1
Подробное описание компонентов
| 1 | ЭБУ ABS (антиблокировочная система) |
| 2 | Блок управления климат-контролем (автоматическая регулировка температуры) |
| 3 | Датчик освещенности (для климат-системы) (с авторегулировкой температуры) |
| 4 | Контроллер вентилятора кондиционера/отопителя (с авторегулировкой) — у вентилятора |
| 5 | Датчик удара для SRS (подушки безопасности) |
| 6 | Боковой датчик удара водителя — в центральной стойке |
| 7 | Боковой датчик удара пассажира — в центральной стойке |
| 8 | Сирена сигнализации (с доп. аккумулятором) |
| 9 | Сирена сигнализации (без доп. аккумулятора) — справа в багажнике |
| 10 | Датчик объема салона (сигнализация) — в плафоне освещения (при наличии) |
| 11 | Датчик солнечного света (при наличии) |
| 12 | Реле автоосвещения — в салонном блоке предохранителей/реле |
| 13 | Электрический доп. обогреватель (при наличии) |
| 14 | Аккумулятор |
| 15 | Реле мониторинга заряда АКБ — в салонном блоке |
| 16 | CD-чейнджер — под пассажирским сиденьем |
| 17 | Реле центрального замка — в салонном блоке |
| 18 | Реле ЦЗ (дверь водителя) — в салонном блоке |
| 19 | Реле разблокировки ЦЗ — в салонном блоке |
| 20 | Реле двойной блокировки ЦЗ — в салонном блоке |
| 21 | Диагностический порт DLC |
| 22 | Контроллер электроники водительской двери |
| 23 | Контроллер левой задней двери |
| 24 | Контроллер пассажирской двери |
| 25 | Контроллер правой задней двери |
| 26 | ЭБУ двигателя — за колесной аркой |
| 27 | Контроллер вентилятора охлаждения |
| 28 | ЭБУ 4WD — на заднем редукторе |
| 29 | Блок предохранителей/реле моторного отсека 1 |
| 30 | Блок предохранителей/реле моторного отсека 2 — у аккумулятора |
| 31 | Салонный блок предохранителей/реле |
| 32 | Блок в багажнике — справа |
| 33 | Боковой датчик ускорения (ESP) |
| 34 | Реле дальнего света — в салонном блоке |
| 35 | Контроллер корректора фар (ксенон) |
| 36 | Реле ближнего света — в салонном блоке |
| 37 | Реле обогрева заднего стекла — в салонном блоке |
| 38 | Резистор вентилятора отопителя (без авто) — у вентилятора |
| 39 | Контроллер отопителя (без авто) |
| 40 | Гудки |
| 41 | Реле основных цепей зажигания 2 — в моторном блоке 1 |
| 42 | ЭБУ иммобилайзера |
| 43 | Контроллер приборной панели |
| 44 | Контроллер дистанционного ЦЗ и запуска — слева в багажнике (при наличии) |
| 45 | Контроллер keyless — слева в багажнике (при наличии) |
| 46 | Многофункциональный ЭБУ — в салонном блоке: климат, сигнализация, освещение, доп. обогрев, мониторинг АКБ, ЦЗ, зарядка, круиз-контроль, диагностика, ПТФ, тормоз, аварийка, омыватели, зеркала, стекло, сиденья, лобовое стекло, форсунки, поворотники, салон, датчики, педали, дождь, заднее стекло, фонари, задняя дверь |
| 47 | ЭБУ навигации — в дисплее |
| 48 | Датчик внешней температуры |
| 49 | ЭБУ парктроников — справа в багажнике |
| 50 | Камера заднего вида — в задней двери |
| 51 | Динамик парктроников передний (при наличии) |
| 52 | Динамик парктроников задний — справа в багажнике (при наличии) |
| 53 | ЭБУ электроусилителя руля — в насосе |
| 54 | Датчик дождя — в датчике света (при наличии) |
| 55 | Реле заднего омывателя — в салонном блоке |
| 56 | ЭБУ подогрева сиденья водителя — под сиденьем |
| 57 | ЭБУ подогрева сиденья пассажира — под сиденьем |
| 58 | ЭБУ блокировки руля |
| 59 | Датчик угла руля (ESP) |
| 60 | Датчик угла руля (электроусилитель) — на рейке |
| 61 | ЭБУ SRS |
| 62 | Датчик высоты кузова передний (ксенон) |
| 63 | Датчик высоты кузова задний (ксенон) |
| 64 | ЭБУ телефона |
| 65 | ЭБУ прицепа — слева в багажнике (при наличии) |
| 66 | Реле стеклоочистителя 1 (низкая) — в салонном блоке |
| 67 | Реле стеклоочистителя 2 (высокая) — в салонном блоке |
| 68 | Датчик бокового скольжения (ESP) — в датчике ускорения |

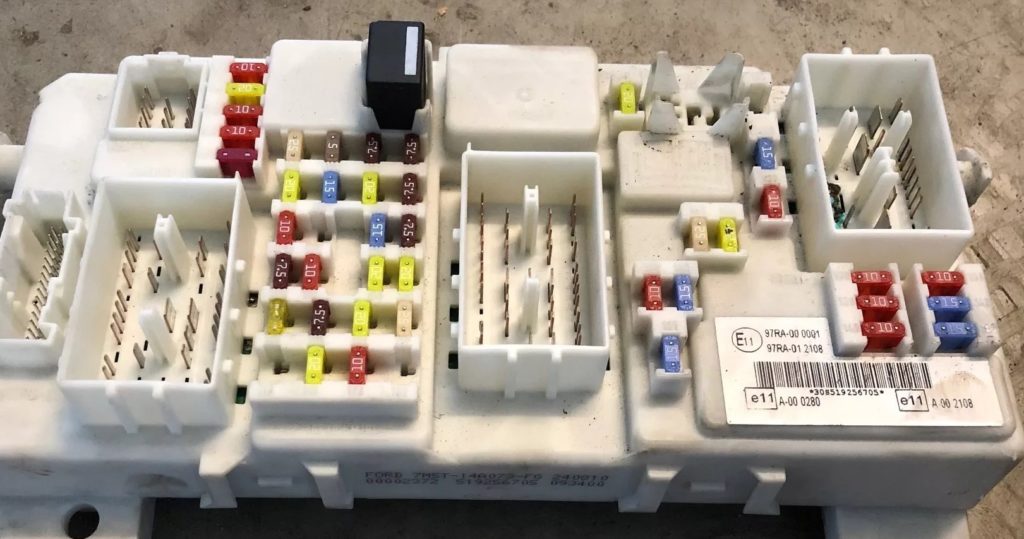

Салонный блок предохранителей и реле

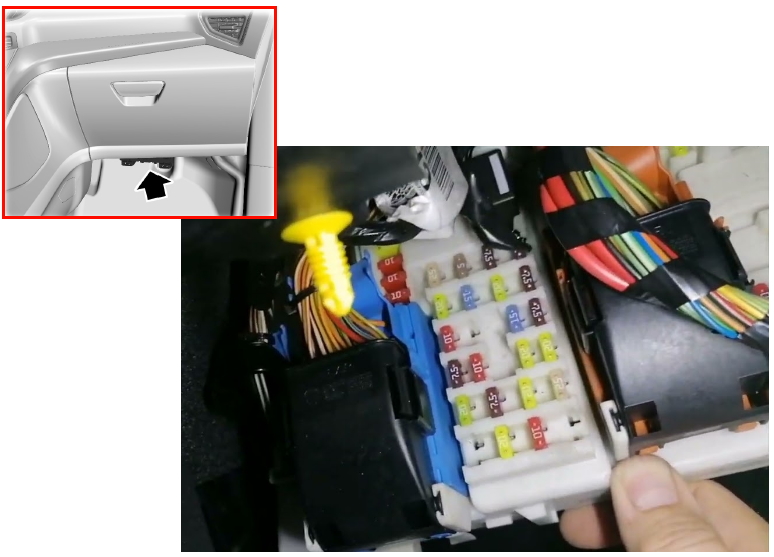

Размещен под приборной панелью на стороне пассажира, ниже бардачка в Ford Kuga 1.
Иллюстрация расположения

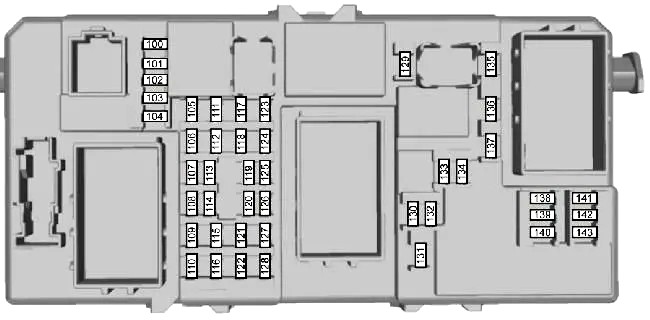

Диаграмма блока
Расшифровка предохранителей
| 100 | 10А Модули электроники (от зажигания) |
| 101 | 20А Привод сиденья водителя |
| 102 | 10А Контроль отопителя, приемник ЦЗ |
| 103 | 10А Освещение от АКБ |
| 104 | 10А Экономия энергии, салонное освещение |
| 105 | 25А Обогрев заднего стекла в Ford Kuga 1 |
| 106 | 20А Запуск без ключа |
| 107 | 10А Приборы, диагностика от АКБ |
| 108 | 7,5А Доп. функции приборов (аудио, навигация) |
| 109 | 20А Прикуриватель, розетка сзади в Ford Kuga |
| 110 | 10А Освещение от генератора днем |
| 111 | 5А Топливный насос (дизель) |
| 111 | 15А Топливный насос (бензин) |
| 112 | 15А Аудиосистема от АКБ |
| 113 | 10А Дневные огни |
| 114 | 10А Приборы от генератора, иммобилайзер |
| 115 | 7,5А Освещение от генератора |
| 116 | 20А Противотуманки |
| 117 | 7,5А Освещение номера |
| 118 | 20А Модуль левой задней двери |
| 119 | 15А Розетка багажника |
| 119 | 25А Розетка багажника (с прицепом) |
| 120 | 20А Модуль правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габариты и стопы слева |
| 125 | 7,5А Габариты и стопы справа |
| 126 | 20А Keyless entry |
| 127 | Резерв |
| 128 | Резерв |
| 129 | 20А Стеклоочистители лобового стекла |
| 130 | 10А Модуль AWD |
| 131 | 15А Задний стеклоочиститель |
| 132 | 15А Стоп-сигналы |
| 133 | 25А Реле ЦЗ, модуль пассажирской двери |
| 134 | 20А Реле ЦЗ, модуль водительской двери |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Насос омывателя, подогрев форсунок |
| 137 | 10А Аварийное питание |
| 138 | 10А ЭБУ двигателя, акселератор, АКПП, keyless |
| 139 | 10А Дальний свет справа |
| 140 | 10А Дальний свет слева |
| 141 | 10А Задний ход |
| 142 | 15А Ближний свет справа |
| 143 | 15А Ближний свет слева |
Предохранитель прикуривателя в Ford Kuga 1 — номер 109, номинал 20А, также отвечает за заднюю розетку.

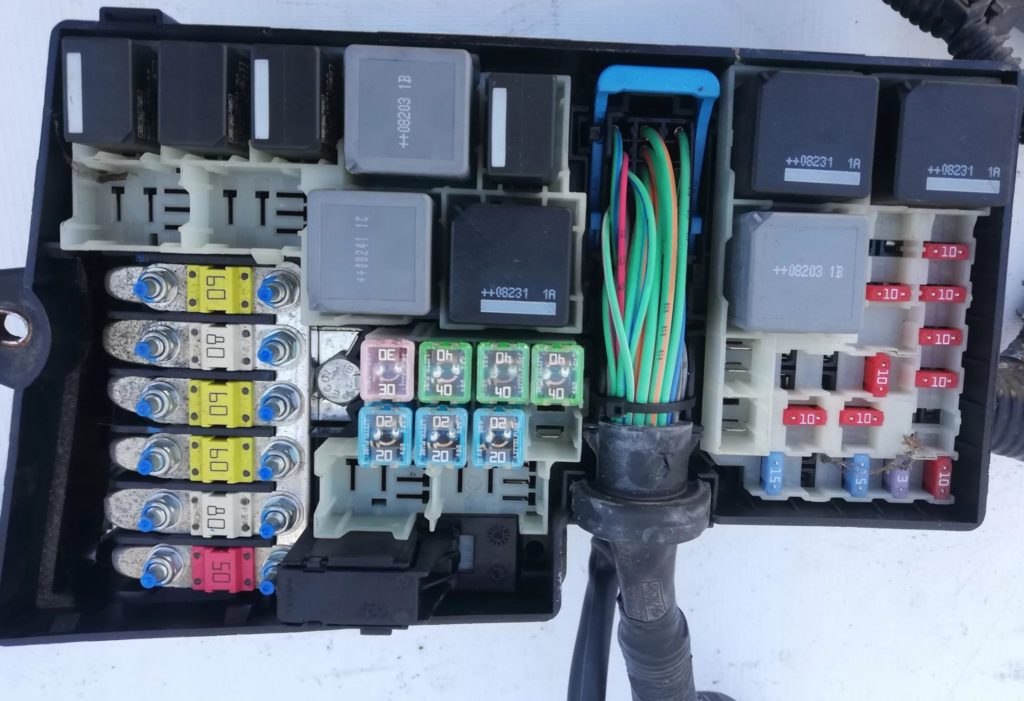

Блок предохранителей и реле в моторном отсеке
Установлен под пластиковой крышкой слева от аккумулятора в Ford Kuga 1.

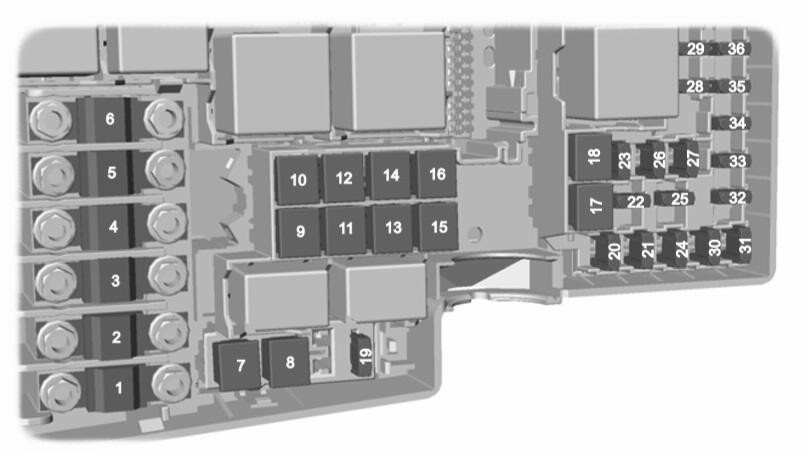

Схема расположения
Функции предохранителей в моторном блоке Ford Kuga 1
| 1 | 50А Вентилятор охлаждения мотора |
| 2 | 80А Электроусилитель руля |
| 3 | 60А Салонный блок 1 |
| 4 | 60А Салонный блок 2 |
| 5 | 80А PTC-обогреватель |
| 6 | 60А Свечи накала (дизель) |
| 7 | 30А ABS, насос ESP |
| 8 | 20А ABS, клапаны ESP |
| 9 | 20А ЭБУ двигателя |
| 10 | 30А Вентилятор климат-системы |
| 11 | 20А Замок зажигания (стартер, приборы) |
| 12 | 40А Реле зажигания 15 |
| 13 | 20А Обмотка стартера |
| 14 | 40А Обогрев лобового справа |
| 15 | Резерв |
| 16 | 40А Обогрев лобового слева |
| 17 | Резерв |
| 18 | 30А Инвертор |
| 19 | 10А Модуль ABS |
| 20 | 15А Гудок |
| 21 | 20А Доп. обогреватель |
| 22 | 10А ЭБУ руля |
| 23 | 30А Омыватели фар |
| 24 | 15А Доп. обогреватель (дизель) |
| 25 | 10А Реле зажигания |
| 26 | 10А АКПП |
| 27 | 10А Компрессор кондиционера |
| 28 | 10А Управление свечами (дизель) |
| 29 | 10А Двойной климат-контроль |
| 30 | 3А ЭБУ двигателя, АКПП |
| 31 | 10А Умная зарядка АКБ |
| 32 | 10А АКПП |
| 33 | 10А Лямбда-зонды (бензин) |
| 33 | 10А Клапан интеркулера (дизель) |
| 34 | 10А Форсунки, катушки |
| 35 | 10А ЭБУ двигателя, клапаны, соленоид |
| 36 | 10А ЭБУ двигателя |

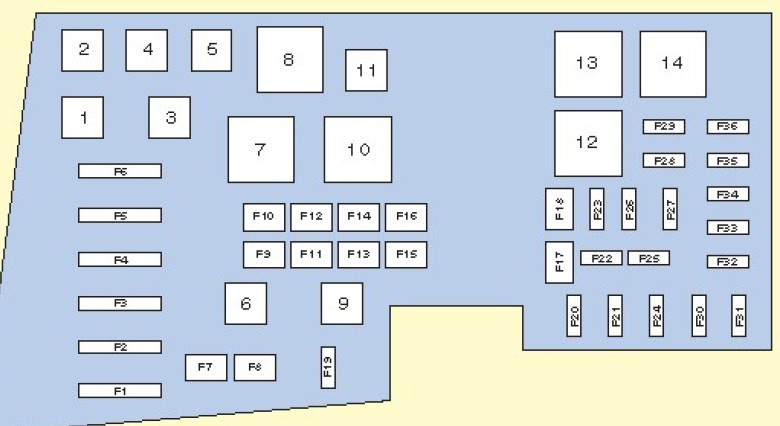

Расположение реле в моторном отсеке
- Резерв
- Реле гудка
- Реле заднего хода
- Резерв
- Реле подогрева топлива
- Резерв
- Реле обогрева лобового
- Реле зажигания
- Реле омывателя фар
- Реле вентилятора отопителя
- Реле дросселя
- Реле свечей накала
- Реле стартера
- Реле ЭБУ двигателя
Это полное руководство по предохранителям и реле Ford Kuga 1. Если у вас есть дополнения или опыт по ремонту электроники, поделитесь в комментариях.
