Ford Kuga 2 поколения производился в 2012–2020 годах, включая 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годы. Модель претерпела обновление в 2016 году и начала собираться на российском заводе в Елабуге. В этой статье подробно разберем расположение и назначение блоков предохранителей и реле Ford Kuga 2, представим схемы, фото и примеры. Особое внимание уделим предохранителю, отвечающему за передний прикуриватель и дополнительные розетки.
Конструкция блоков предохранителей Ford Kuga 2 и их содержимое могут варьироваться в зависимости от года выпуска, комплектации и типа двигателя вашего автомобиля.

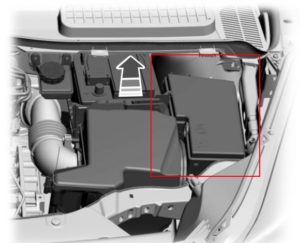

Расположение блока предохранителей под капотом Ford Kuga 2
Блок предохранителей подкапотного пространства размещен слева и защищен пластиковой крышкой от пыли и влаги.
Инструкция по снятию защитной крышки блока предохранителей под капотом Ford Kuga 2

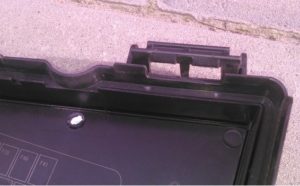

Чтобы открыть блок предохранителей в моторном отсеке Ford Kuga 2, отыщите на задней стороне крышки специальные защелки-фиксаторы.
Аккуратно потяните крышку на себя и вверх, чтобы она отщелкнулась. Внутри на крышке обычно напечатана схема распиновки предохранителей для Ford Kuga 2.

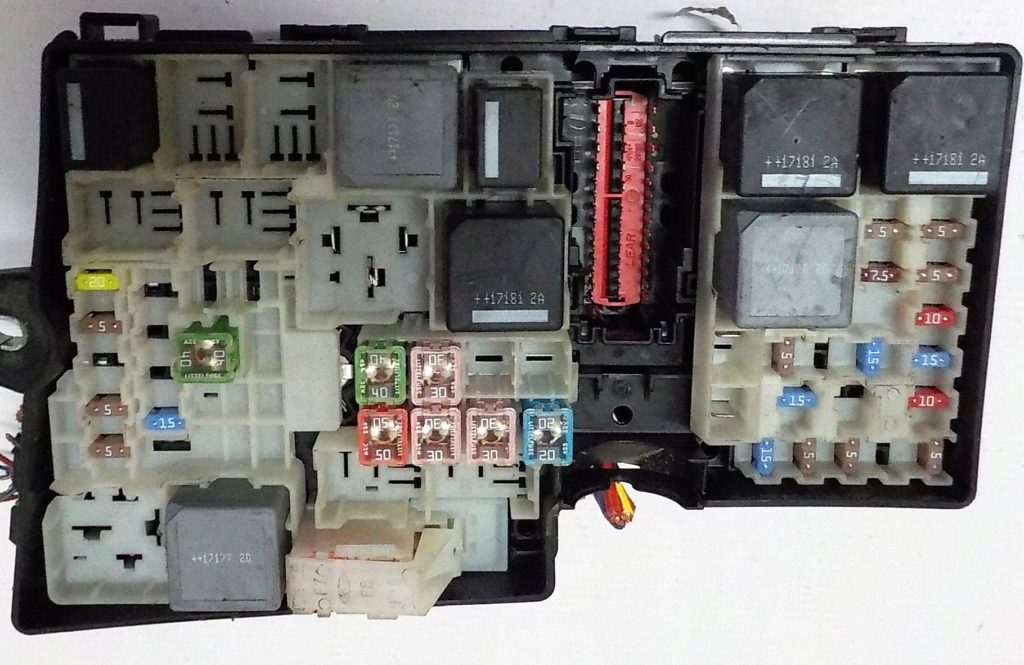

Пример фото блока

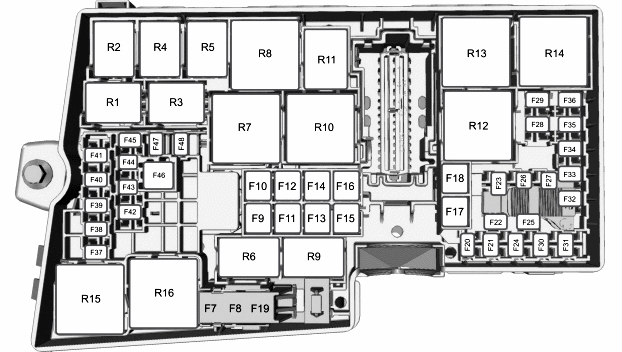

Распиновка и схема блока предохранителей под капотом Ford Kuga 2
Расшифровка предохранителей и реле под капотом Ford Kuga 2
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F8 | 30А Электронная система динамической стабилизации |
| F9 | 20А Омыватели фар |
| F10 | 40А Электродвигатель вентилятора отопителя |
| F11 | 30А Модуль качества напряжения, блок управления системами кузова |
| F12 | 30А Модуль управления силовым агрегатом |
| F13 | 30А Реле стартера |
| F14 | 40А Правая сторона обогреваемого ветрового стекла |
| F15 | 20А Передний прикуриватель, дополнительные гнезда электропитания |
| F16 | 40А Левая цепь обогреваемого ветрового стекла |
| F17 | 20А Дополнительный отопитель |
| F18 | Резерв |
| F19 | 5А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F20 | 15А Звуковой сигнал |
| F21 | 5А Выключатель стоп-сигналов |
| F22 | 15А Система мониторинга аккумуляторной батареи |
| F23 | 5А Соленоиды реле |
| F24 | 5А Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем) |
| F27 | 15А Муфта компрессора системы кондиционирования |
| F28 | 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп) |
| F29 | 25А Обогреватель заднего стекла кузова |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Модуль управления двигателем |
| F33 | 10А Модуль управления двигателем |
| F34 | 10А Модуль управления двигателем |
| F35 | 15А Модуль управления двигателем |
| F36 | 5А Активные жалюзи радиатора |
| F37 | 5А Питание индикатора отключения надувной подушки безопасности пассажира |
| F38 | 5А Модуль управления двигателем, модуль управления коробкой передач |
| F39 | 5А Фары, коррекция наклона света фар |
| F40 | 5А Электрический усилитель рулевого управления |
| F41 | 20А Блок управления системами кузова |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Фары |
| F44 | 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп) |
| F45 | 10А Обогреваемый распылитель омывателя |
| F46 | 40А Автоматический режим работы стеклоочистителя |
| F47 | Резерв |
| F48 | 15А Испаритель дизельного топлива |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле испарителя дизельного топлива |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Силовое реле — Антиобледенитель ветрового стекла |
| R8 | Резерв |
| R9 | Реле Омывателей фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора системы кондиционирования — реле |
| R12 | Силовое реле — Вентилятор системы охлаждения |
| R13 | Вентилятор обогревателя — мини реле |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле — Обогреватель заднего стекла |
| R16 | Силовое реле — Зажигание |
Предохранитель F15 (20 А) отвечает за работу переднего прикуривателя Ford Kuga 2 и розетки для дополнительных устройств.

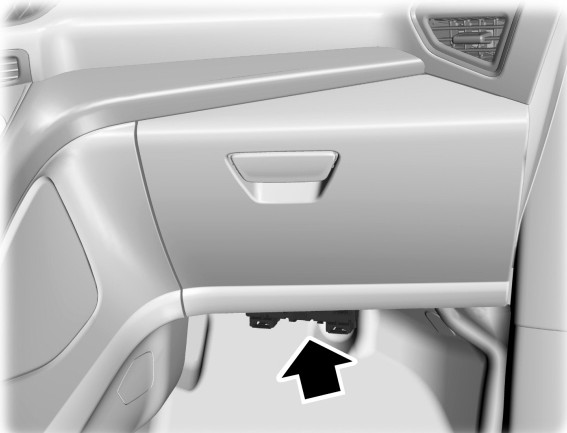

Блок предохранителей в салоне Ford Kuga 2
Расположен под перчаточным ящиком с пассажирской стороны для удобного доступа.

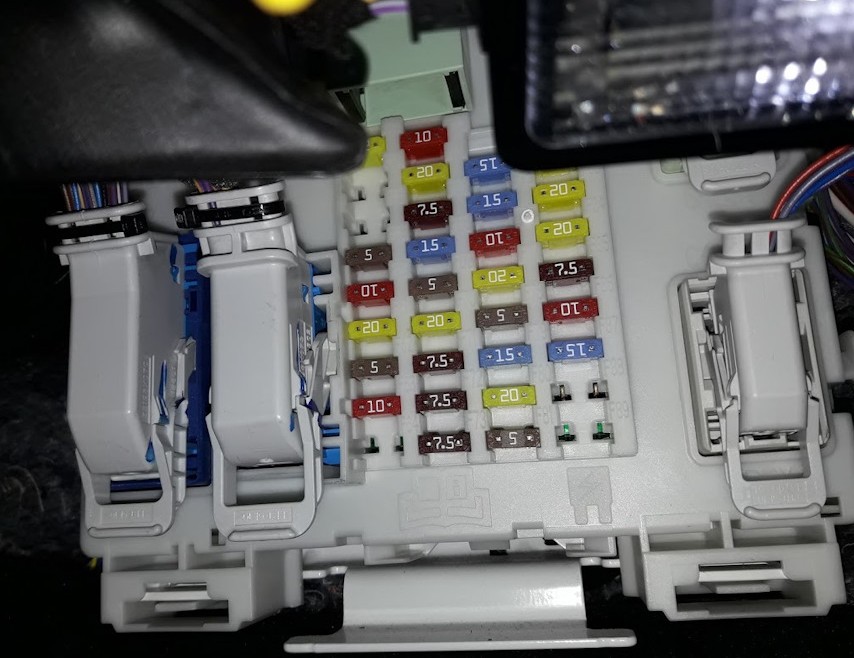

Фото расположения блока в салоне

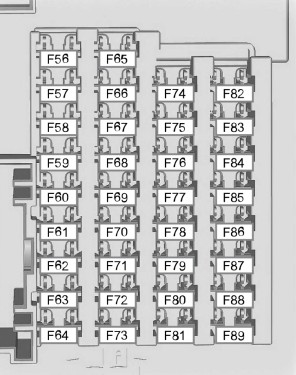

Схема блока предохранителей в салоне Ford Kuga 2
Расшифровка предохранителей в салоне Ford Kuga 2
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли |
| 61 | Резерв |
| 62 | 5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения |
| 63 | 10А Система адаптивного круиз-контроля (передний сенсорный модуль) |
| 64 | Резерв |
| 65 | 10А Отпирание защелки задней поднимающейся двери |
| 66 | Резерв |
| 67 | 7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения |
| 68 | 15А Электрический замок рулевой колонки |
| 69 | 5А Щиток приборов |
| 70 | Резерв |
| 71 | 10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двух зонный электронный автоматический климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5А Разъем передачи данных, автономная звуковая система |
| 74 | 15А Фары дальнего света |
| 75 | 15А Противотуманные фары/ фонари |
| 76 | 10А Фонарь заднего хода |
| 77 | 20А Насос омывателя |
| 78 | 5А Выключатель зажигания, кнопка запуска |
| 79 | 15А Аудио блок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери |
| 80 | 20А Прозрачный люк |
| 81 | 5А Радиочастотный радиоприемник, датчик перемещений в салоне |
| 82 | 20А Насос омывателя |
| 83 | 20А Система централизованной блокировки замков |
| 84 | Резерв |
| 85 | 7,5А Выключатель зажигания |
| 86 | 10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв |

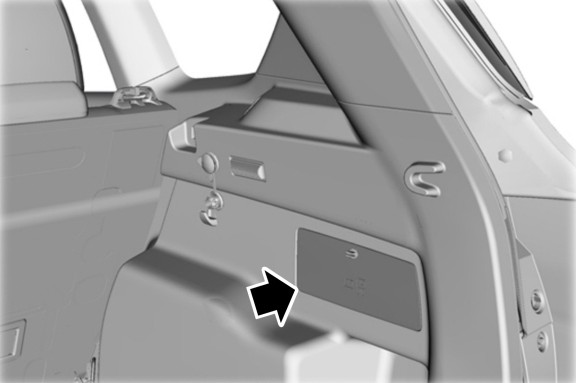

Блок предохранителей в багажнике Ford Kuga 2
Находится в багажнике за боковой панелью, скрыт под защитной крышкой для защиты от внешних факторов.

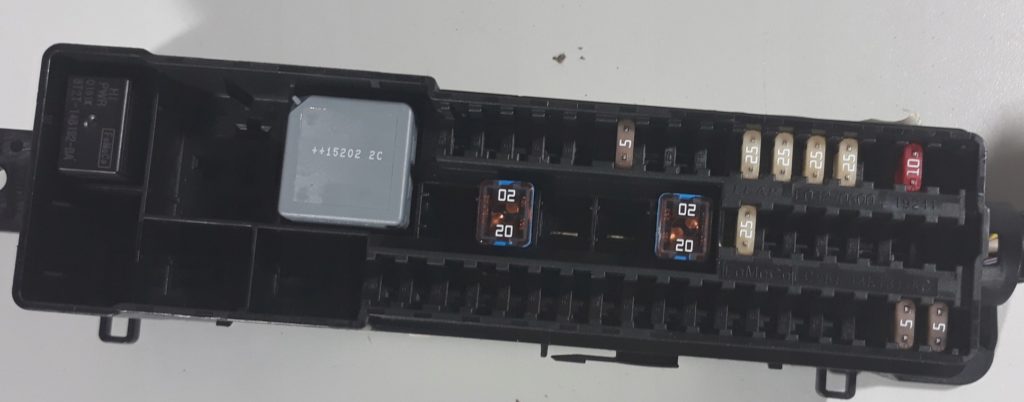

Фото блока предохранителей в багажнике

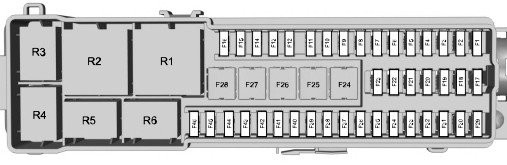

Схема блока предохранителей в багажнике Ford Kuga 2
Расшифровка предохранителей и реле в багажнике Ford Kuga 2
| F1 | 5А Система бесконтактного открывания задней поднимающейся двери |
| F2 | 10А Модуль бесключевого входа |
| F3 | 5А Ручки дверей автомобиля с дистанционным бесключевым входом |
| F4 | 25А Модуль управления левой передней двери |
| F5 | 25А Модуль управления правой передней двери |
| F6 | 25А Модуль управления левой задней двери |
| F7 | 25А Модуль управления правой задней двери |
| F8 | Резерв |
| F9 | 25А Электродвигатель сиденья водителя |
| F10 | Резерв |
| F11 | 5А Задний элемент питания катушки реле зажигания |
| F12 | 10А Система управления микроклиматом (автомобили с системой авто-старт-стоп) |
| F13 | 5А Щиток приборов (автомобили с системой авто-старт-стоп) |
| F14 | 7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп) |
| F15 | 15А Аудио блок (автомобили с системой авто-старт-стоп) |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 30А Дополнительные гнезда электропитания постоянного и переменного тока |
| F24 | 20А Задние дополнительные гнезда электропитания |
| F25 | 25А Открывающаяся вверх дверь с приводом |
| F26 | 40А Вспомогательное оборудование, модуль буксировки прицепа |
| F27 | 20А Дополнительные гнезда электропитания багажного отделения |
| F28 | Резерв |
| F29 | 5А Система мониторинга не просматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения |
| F30 | 5А Система помощи при парковке |
| F31 | Резерв |
| F32 | 5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока |
| F33 | Резерв |
| F34 | 20А Обогреваемое сиденье водителя |
| F35 | 20А Обогреваемое сиденье пассажира |
| F36 | Резерв |
| F37 | Резерв |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Резерв |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 10А Система мониторинга не просматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп) |
| R1 | Силовое реле — Выключатель зажигания |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
Руководство по ремонту и обслуживанию Ford Kuga 2
Ищете подробные советы по ремонту, замене предохранителей и обслуживанию Ford Kuga 2? Скачайте официальное руководство или ознакомьтесь с дополнительными материалами по распиновке и диагностике.
На нашем канале доступны видеоинструкции по блокам предохранителей Ford Kuga 2. Обязательно посмотрите и подпишитесь для обновлений!
Если у вас есть вопросы по схемам предохранителей или реле Ford Kuga 2, оставьте комментарий ниже.
