Маленький городской хэтчбек Ford Ka выпускается в трех поколениях с 1996 года и доступен на международных рынках. Период производства первого поколения: 1997–2007 годы. Второе поколение собиралось с 2008 по 2016 год. Третье поколение Ford Ka предлагается на автосалонах с 2017 года и актуально по сей день. В этой статье мы разберем расположение блоков предохранителей и реле Ford Ka, их схемы с расшифровкой функций компонентов для первого и второго поколений, а также общее размещение электронных модулей управления. Особое внимание уделим предохранителю прикуривателя Ford Ka.
Функции элементов в блоках предохранителей Ford Ka могут варьироваться в зависимости от года выпуска, комплектации и региона поставки.
Характеристики для первого поколения
Главный блок предохранителей Ford Ka

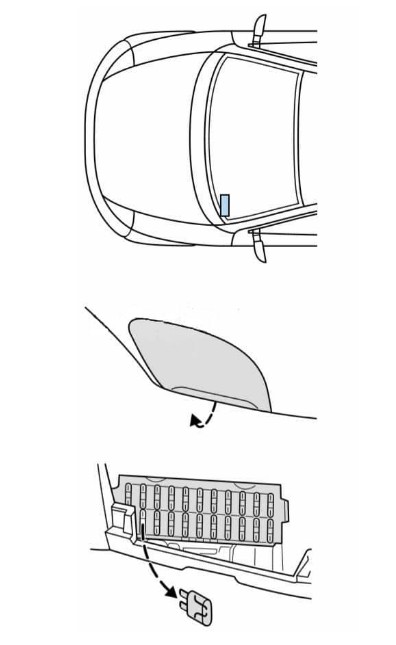

Расположен под торпедо слева от рулевого колеса, за пластиковой крышкой.

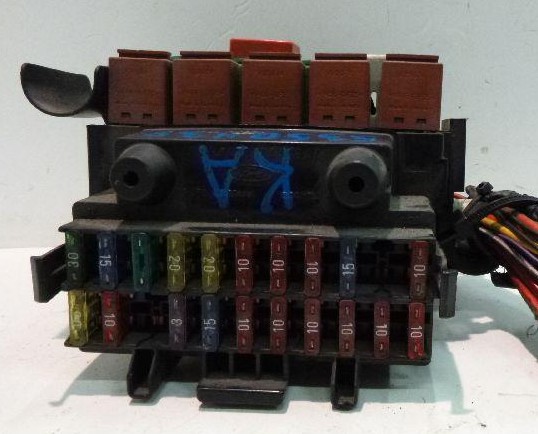

Пример расположения

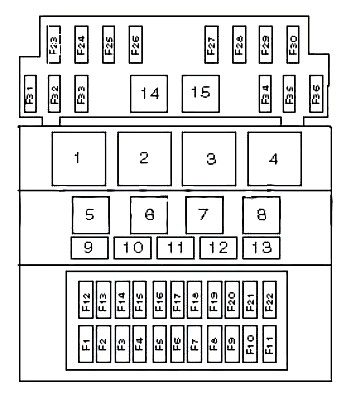

Схема блока предохранителей
Расшифровка схемы предохранителей и реле Ford Ka
| 1 | Реле 1 электродвигателя вентилятора системы охлаждения — без кондиционера |
| 2 | Реле прерывистого режима работы очистителя лобового стекла |
| 3 | Реле лампы освещения салона — с дистанционным управлением центральным замком |
| 4 | Реле противотуманных фар |
| 5 | Реле основных цепей зажигания |
| 6 | Реле обогревателя заднего стекла |
| 7 | Реле выключателя запрещения запуска |
| 8 | Зуммер предупреждения о не выключенных фарах |
| 9 | Реле ближнего света фар |
| 10 | Реле дальнего света фар |
| 11 | Реле системы управления двигателем |
| 12 | Реле топливного насоса |
| 13 | Реле кондиционера |
| 14 | Реле — противоугонной системы — лев. — с дистанционным управлением центральным замком |
| 15 | Реле — прерыватель противоугонной системы-прав. — с дистанционным управлением центральным замком |
| F1 | (20A) Обогреватель заднего стекла, центральный замок |
| F2 | (10A) Аудиосистема, часы, диагностический разъем, система кондиционирования/ отопления, подсветка комбинации приборов, лампы освещения салона |
| F3 | (30A) Анти блокировочная система тормозов (ABS) |
| F4 | (3A) Управление двигателем |
| F5 | (15A) Прикуриватель, комбинация приборов |
| F6 | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| F7 | (10A) Лампы переднего правого габарита/ заднего правого габарита |
| F8 | (10A) Левая фара — ближний свет |
| F9 | (10A) Правая фара-ближний свет |
| F10 | (10A) Левая фара-дальний свет, комбинация приборов |
| F11 | (10A) Правая фара-дальний свет |
| F12 | (30A) Электродвигатель вентилятора отопителя |
| F13 | (15A) Выключатель освещения (фары /противотуманные фары), фонари заднего хода, стоп-сигналы |
| F14 | (30A) Электропривод стеклоподъемников |
| F15 | (20A) Выключатель освещения (фары/ противотуманные фары) |
| F16 | (15A/20A) Противоугонная система, обогреватель лобового стекла, очиститель/ омыватель лобового стекла |
| F17 | (10A/15A) Система управления двигателем, система кондиционирования /отопления, комбинация приборов, лампы освещения салона |
| F18 | (10A) Электронный блок управления SRS |
| F19 | (10A/25A) Система управления двигателем, топливный насос |
| F20 | (15A) Система управления двигателем, электродвигатель вентилятора системы охлаждения-без кондиционера |
| F21 | (20A/30A) Противотуманные фары (1,3 Siemens), электродвигатель вентилятора системы охлаждения — без кондиционера (1.3EECV) |
| F22 | (10A) Указатели поворота |
| F23 | (20А) Аварийная сигнализация, звуковой сигнал |
| F24 | (40A) Замок зажигания |
| F25 | (30A) Анти блокировочная система тормозов (ABS) |
| F26 | (3А) Генератор (07/03^) |
| F27 | (10А) Противоугонная система, реле привода открывания задней двери |
| F28 | (10А) Электропривод зеркал заднего вида |
| F29 | (10А) Задние противотуманные фонари |
| F30 | (10А) Управление двигателем |
| F31 | — |
| F32 | (15А) Люк |
| F33 | (15А) Противоугонная система (07/03^) |
| F34 | (30А) Электродвигатель вентилятора системы охлаждения – без кондиционера |
| F35 | (10А) Противоугонная система, комбинация приборов, люк |
| F36 | (3A) Анти блокировочная система тормозов (ABS) |
Предохранитель прикуривателя Ford Ka — это F5 на 15A.
Функции для второго поколения

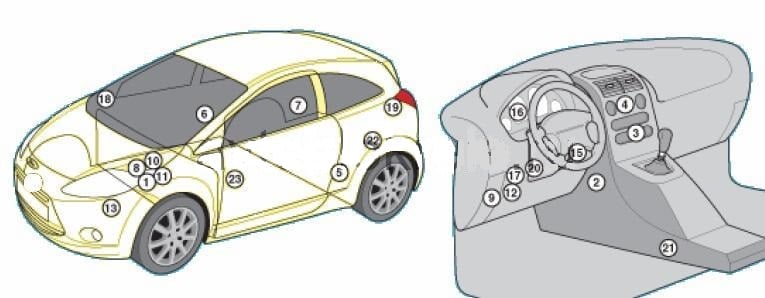

Общая схема расположения блоков предохранителей и реле
Диаграмма
Пояснения к схеме
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/ кондиционера (без автоматического управления температурой) — за панелью управления отопителем |
| 3 | Блок управления кондиционером/ отопителем (с автоматическим управлением температурой) |
| 4 | Блок управления выбором антенны |
| 5 | Боковой датчик удара 1 |
| 6 | Боковой датчик удара 2 |
| 7 | Усилитель аудиосистемы-за правой задней отделочной панелью |
| 8 | Аккумуляторная батарея |
| 9 | Диагностический разъем (DLC) |
| 10 | Электронный блок управления двигателем |
| 11 | Блок предохранителей/ реле, моторный отсек |
| 12 | Блок предохранителей /реле, приборная панель |
| 13 | Блок управления свечами накаливания |
| 14 | Звуковой сигнал |
| 15 | Кольцевая антенна иммобилайзера — около замка зажигания |
| 16 | Блок управления комбинацией приборов |
| 17 | Многофункциональный блок управления-в блоке предохранителей/ реле под приборной панелью — функции: Электропривод стеклоподъемников, лампы наружного освещения, корректор фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, инерционный выключатель отсечки подачи топлива, лампы освещения салона, система парковки, очиститель/ омыватель заднего стекла дистанционное управление центральным замком, очиститель/ омыватель лобового стекла |
| 18 | Датчик температуры окружающего воздуха — в зеркале заднего вида на двери |
| 19 | Блок управления системой парковки — за левой задней отделочной панелью |
| 20 | Блок управления усилителем рулевого управления-на рулевой колонке |
| 21 | Электронный блок управления SRS — под центральной консолью |
| 22 | Блок управления телефоном — за левой задней отделочной панелью |
| 23 | Датчик бокового перемещения (с ESP) – около рычага стояночного тормоза |

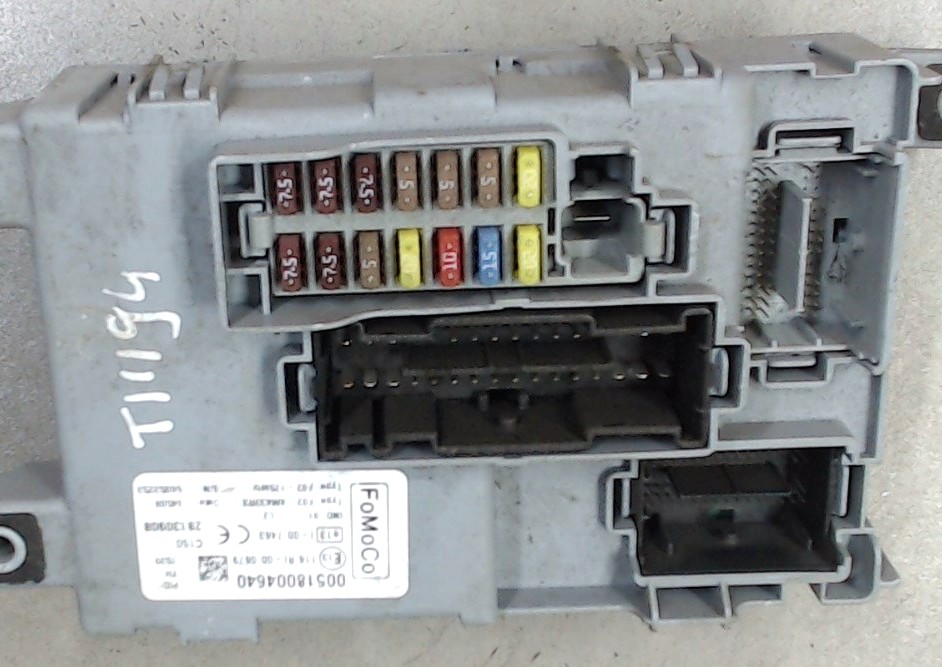

Блок предохранителей в салоне Ford Ka
Находится под приборной панелью слева от водителя, за крышкой защиты.
Схема блока
Описание компонентов
| F12 | (7,5A) Ближний свет правой фары |
| F13 | (7.5A) |
| F31 | (5A) Блок предохранителей/ реле в моторном отсеке |
| F32 | (7,5A) |
| F36 | (10A) |
| F37 | (5A) |
| F38 | (20A) Центральный замок |
| F43 | (15A) Очистители/ омыватели заднего стекла |
| F47 | (20A) Электропривод стеклоподъемников |
| F48 | (20A) Электропривод стеклоподъемников |
| F49 | (5A) |
| F50 | (7,5A) Электронный блок управления SRS |
| F51 | (7,5A) |
| F53 | (5A) Комбинация приборов |
Блок предохранителей под капотом Ford Ka
Этот модуль установлен под крышкой поблизости от аккумуляторной батареи.

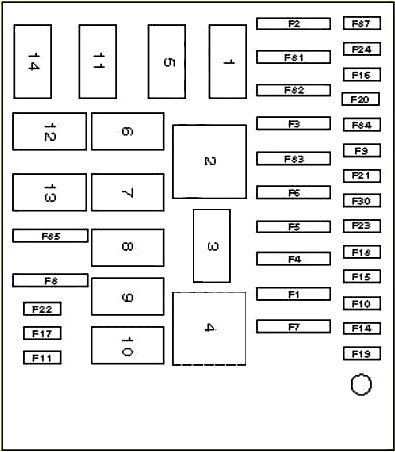

Схема блока
Расшифровка предохранителей и реле
| 1 | Реле дальнего света фар |
| 2 | Реле обогревателя лобового стекла |
| 3 | |
| 4 | |
| 5 | Реле звукового сигнала |
| 6 | Реле противотуманных фар |
| 7 | Реле топливного насоса |
| 8 | Реле разъема питания дополнительного оборудования |
| 9 | Реле электродвигателя вентилятора кондиционера/ отопителя |
| 10 | Реле системы управления двигателем |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле обогревателя заднего стекла /обогревателя зеркал заднего вида |
| 13 | — |
| 14 | Реле подогревателей передних сидений |
| F1 | (60A) Многофункциональный блок управления |
| F2 | (20A) Аудиосистема |
| F3 | (20A) Замок зажигания |
| F4 | (40A) ABS |
| F5 | (70A) Усилитель рулевого управления |
| F6 | (20A/30A) Электродвигатель вентилятора системы охлаждения |
| F7 | (40A) Электродвигатель вентилятора системы охлаждения |
| F8 | (30A) Электродвигатель вентилятора кондиционера/ отопителя |
| F9 | — |
| F10 | (15A) Звуковые сигналы |
| F11 | (10A) Управление двигателем |
| F14 | (15A) Дальний свет фар |
| F15 | (15A) Подогреватель сидений |
| F16 | (7,5A) Электронный блок управления двигателем |
| F17 | (10A) Электронный блок управления двигателем |
| F18 | (7,5A) Электронный блок управления двигателем |
| F19 | (7,5A) Компрессор кондиционера |
| F20 | (30A) |
| F21 | (15A) Топливный насос |
| F22 | (15A/20A) Управление двигателем |
| F23 | (20A) ABS |
| F24 | (7,5A) |
| F30 | (15A) Противотуманные фары |
| F81 | (50A) Блок управления свечами накаливания |
| F82 | — |
| F83 | (50A) Обогреватель лобового стекла |
| F84 | — |
| F85 | (15A) Разъем питания дополнительного оборудования, прикуриватель. |
| F87 | (7,5A) |
Предохранитель прикуривателя Ford Ka — это F85 на 15A.
