Компактный минивэн Ford Fusion европейского производства собирался на заводе в Германии с 2002 по 2011 год (включая 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годы) и оснащался бензиновыми или дизельными силовыми агрегатами объемом 1.2, 1.4 и 1.6 литра. В течение этого периода автомобиль подвергся единственному рестайлингу. В данной публикации мы разберем расположение и функции блоков предохранителей и реле Ford Fusion, предоставим детальные схемы, фотографии, а также отдельно выделим предохранитель для прикуривателя. По завершении статьи вы сможете скачать полное руководство по ремонту, эксплуатации и обслуживанию Ford Fusion, включая замену предохранителей и диагностику электрики.
Функции компонентов в схемах блоков предохранителей Ford Fusion могут варьироваться. Рекомендуем проверять информацию с официальной технической документацией вашего автомобиля. Для владельцев Ford Fusion более поздних поколений (с 2012 года) рекомендуем ознакомиться с соответствующей статьей о предохранителях и реле.
Блоки предохранителей под капотом Ford Fusion
Монтажный блок с высокомощными предохранителями
Этот блок установлен сбоку от аккумулятора, подключен к его положительному кабелю и содержит мощные плавкие вставки. Чтобы получить доступ к монтажному блоку предохранителей Ford Fusion, необходимо приподнять аккумуляторную батарею.
Схема монтажного блока предохранителей Ford Fusion
Расшифровка предохранителей
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле под капотом
Блок реле расположен в непосредственной близости от аккумулятора и имеет квадратную форму, обеспечивая управление ключевыми системами двигателя Ford Fusion.
Схема блока реле Ford Fusion
Описание реле
- R1 — Выключение А/С при широко открытой дроссельной заслонке
- R2 — Высокоскоростной режим вентилятора охлаждения двигателя
- R3 — Вспомогательный отопитель (отопитель РТС)
- R4 — Вспомогательный отопитель (отопитель РТС)
Основной блок предохранителей в салоне Ford Fusion
Главный блок с предохранителями и реле в интерьере автомобиля размещен за бардачком. Для доступа к блоку предохранителей в салоне Ford Fusion достаточно осторожно сжать боковые стенки бардачка.

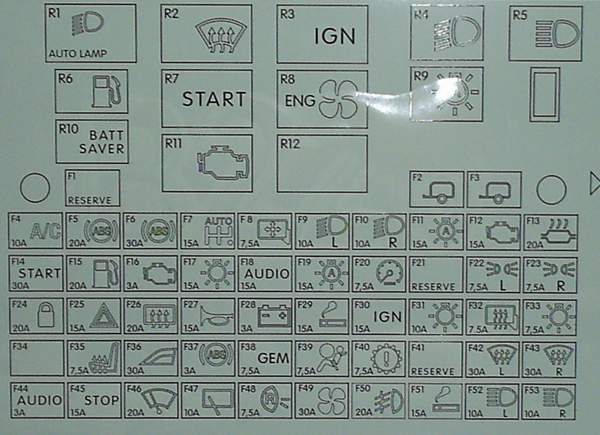

Точное назначение предохранителей указано на схеме, расположенной на внутренней стороне крышки блока.
Фото-схема блока в салоне
Назначение предохранителей в салоне Ford Fusion
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
Предохранители за прикуриватель в Ford Fusion — номера 29 и 51, номиналом 15А.

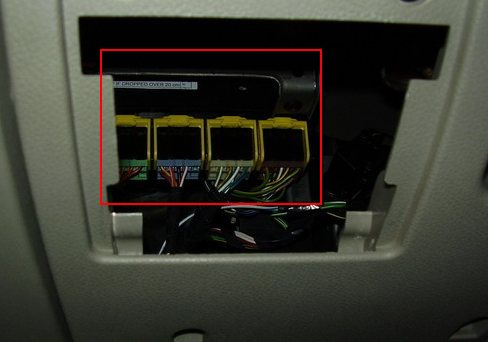

Важно отметить, что функции центрального замка, аварийной сигнализации, указателей поворота, стеклоочистителей, внутреннего освещения и системы самодиагностики контролирует модуль GEM, установленный под приборной панелью со стороны водителя, за бардачком.
Полное руководство по ремонту Ford Fusion
Ищете дополнительные сведения о ремонте, обслуживании и эксплуатации европейского Ford Fusion, включая электрику, предохранители и реле? Скачайте это руководство: «скачать«. Если возникли вопросы по блокам предохранителей или замене, оставляйте комментарии ниже.
