Ford Focus 1 поколения (mk1) для европейского и американского рынков производился в 1998–2005 годах, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 выпуска. За этот период автомобиль подвергся одному рестайлингу. В этой статье мы разберем расположение и назначение блоков предохранителей и реле Ford Focus 1 с подробными схемами, а также укажем места их установки. Особо выделим предохранитель прикуривателя Ford Focus 1. В завершение предоставим возможность скачать полные электрические схемы авто.
Функции предохранителей в Ford Focus 1 могут варьироваться в зависимости от года выпуска и региона поставки (европейская или американская сборка). Если указанные данные не подходят, ознакомьтесь с материалами по Ford Focus 2 и Ford Focus 3 поколениям.
В Ford Focus первого поколения установлено два ключевых блока предохранителей и реле: один в пассажирском отсеке, второй — в моторном отсеке. Эти схемы предохранителей Ford Focus 1 помогут в диагностике и ремонте электрики.
Блок предохранителей в салоне

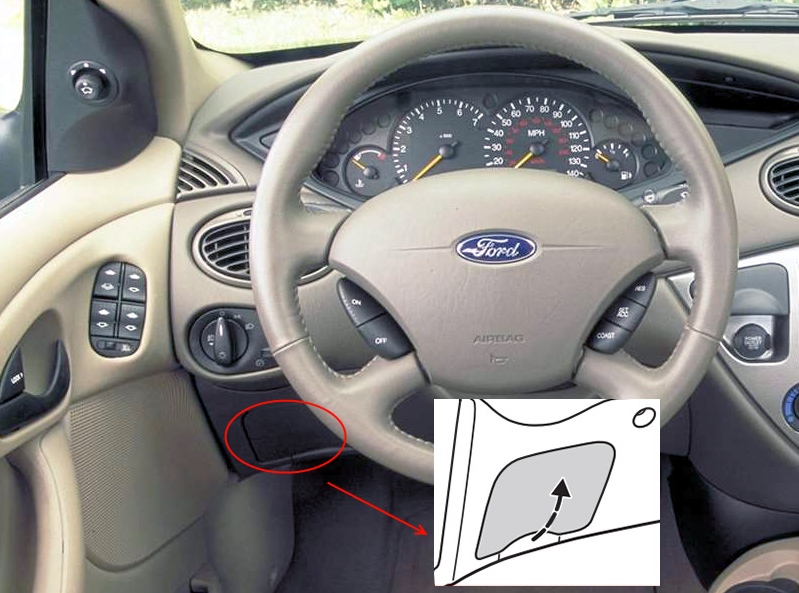

Этот блок размещен в приборной панели со стороны водителя, за бардачком или специальной защитной панелью. Доступ к блоку предохранителей в салоне Ford Focus 1 прост и удобен.

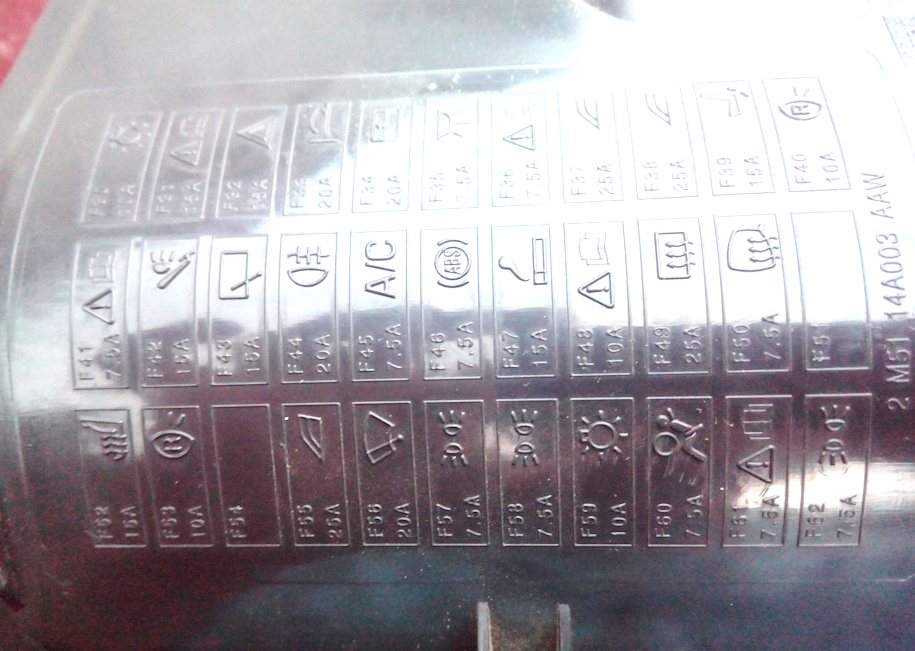

На обратной стороне крышки обычно указаны актуальные назначения предохранителей для вашей комплектации Ford Focus 1.

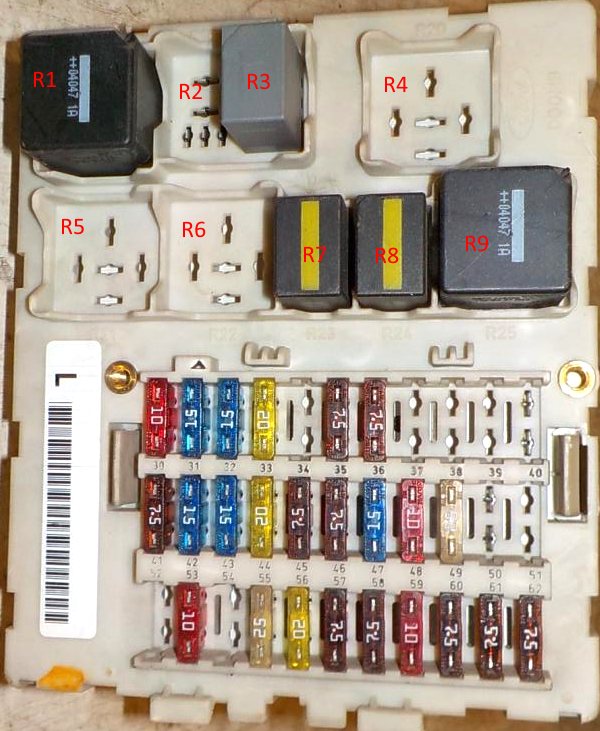

Фото — схема блока предохранителей в салоне Ford Focus 1
Расшифровка предохранителей в салоне
| 30 | 10А Кнопка внешнего освещения, 7,5А Модуль ABS |
| 31 | 15А Аудиосистема (магнитола) |
| 32 | 15А Поворотники, 10А Кнопка освещения |
| 33 | 20А Гудок, регулировка передних сидений, люк, 15А Аварийная сигнализация |
| 34 | 20А Солнцезащитный люк, гудок |
| 35 | 7,5А Подсветка салона, регулировка боковых зеркал |
| 36 | 7,5А ЭБУ, панель приборов, блок климат-контроля, аварийка (2002–2004) |
| 37 | 25А Электростеклоподъемники левых дверей |
| 38 | 25А Электростеклоподъемники правых дверей |
| 39 | 15А Регулировка сидений, 10А Задний ход, автоматический механизм |
| 40 | 10А Задние фонари, 25А Стеклоподъемник, центральный замок |
| 41 | 7,5А Аудиосистема (доп. питание) |
| 42 | 15А Задние стоп-сигналы |
| 43 | 15А Электростеклоподъемники, задний стеклоочиститель |
| 44 | 20А Противотуманки спереди и сзади |
| 45 | 7,5А Кондиционер, рециркуляция воздуха |
| 46 | 7,5А ABS-контроллер, 15А Прикуриватель |
| 47 | 15А Прикуриватель, 7,5А Левый парктроник |
| 48 | 10А Диагностический порт, 7,5А Правый парктроник |
| 49 | 25А Обогрев заднего стекла/багажника |
| 50 | 7,5А Обогрев зеркал, радио, приборы, таймер |
| 51 | 7,5А Подогрев боковых зеркал |
| 52 | 15А Подогрев передних кресел |
| 53 | 10А Задний ход, подогрев форсунок омывателя |
| 54 | 15А Стоп-сигналы |
| 55 | 25А Передние стеклоподъемники, 20А Дворники лобового стекла |
| 56 | 20А Дворники, 25А Боковые стеклоподъемники |
| 57 | 7,5А Правые габариты |
| 58 | 7,5А Левые габариты или вентилятор, кондиционер |
| 59 | 10А Кнопка освещения, ЭБУ, приборы |
| 60 | 7,5А Контроллер подушек безопасности |
| 61 | 7,5А ЭБУ, панель приборов |
| 62 | 7,5А Номерной знак, 15А Подогрев сидений |
| 63 | 20А Центральный замок |
Предохранитель прикуривателя в Ford Focus 1 (15А) соответствует номеру 46 или 47 в зависимости от года выпуска.

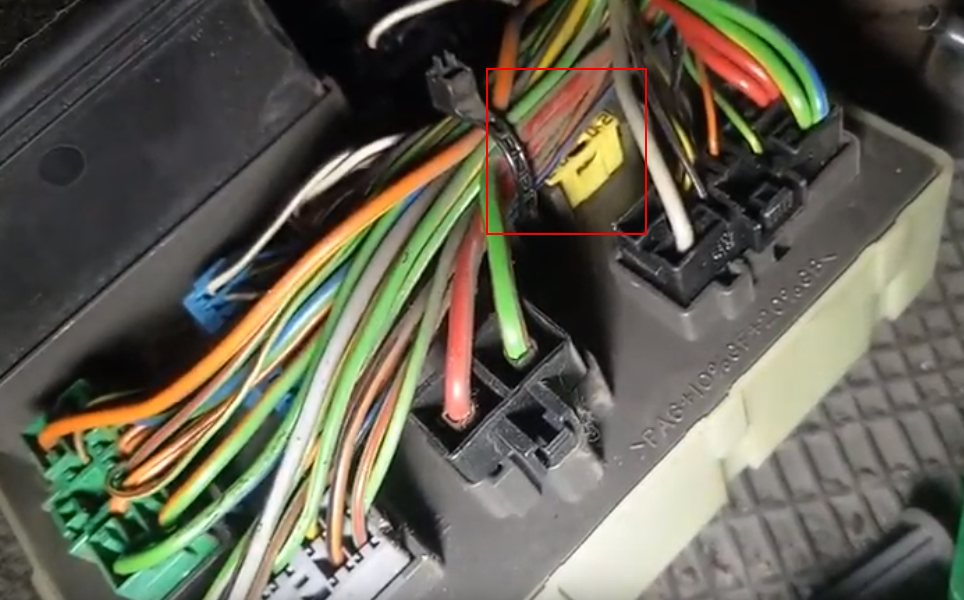

Предохранитель №63 расположен на задней стороне блока предохранителей в салоне.
Расположение реле в салоне
- Реле стартера
- Задний дворник
- Передний дворник
- Розетка (прикуриватель)
- Резерв
- Резерв
- Гудок
- Экономия заряда АКБ
- Обогрев заднего стекла (зеркал)
Блок предохранителей под капотом
Этот блок установлен под пластиковой крышкой в левом заднем углу моторного отсека, у амортизаторной стойки. Схема блока под капотом Ford Focus 1 облегчит поиск неисправностей.

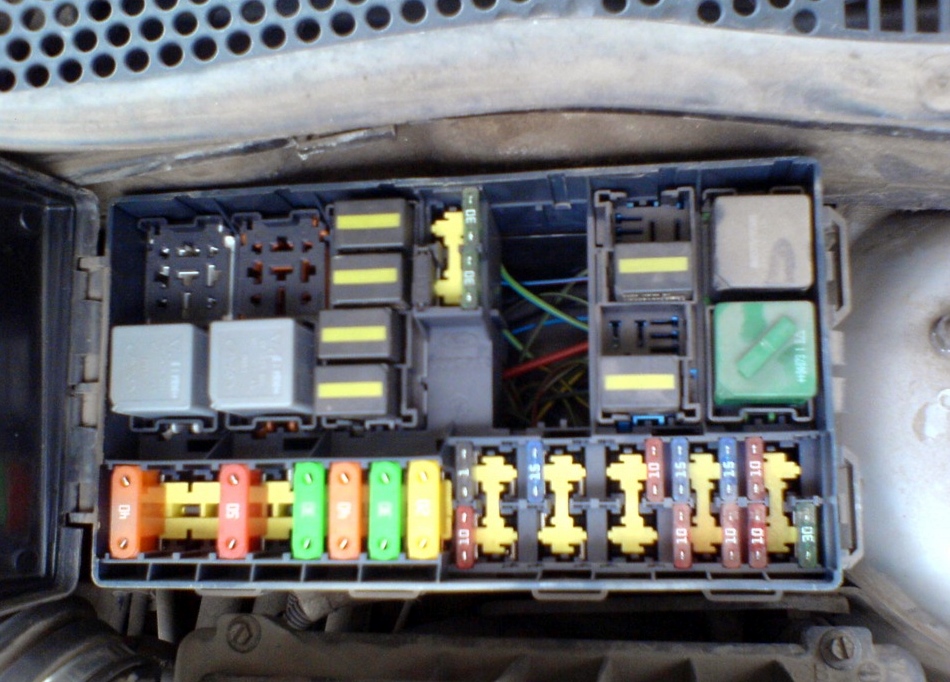

Фото — расположение блока

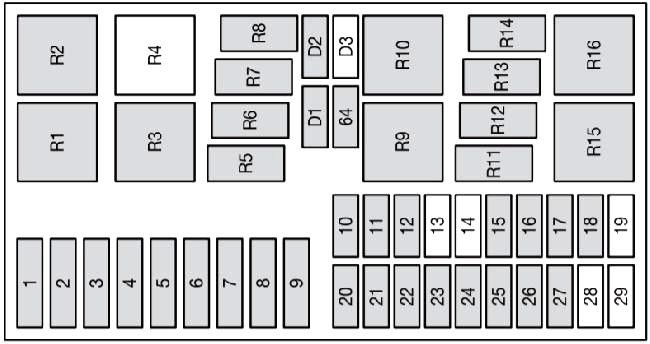

Схема блока под капотом
Назначение предохранителей под капотом
| 1 | 40А Основная электрическая цепь |
| 2 | 30А Вентилятор охлаждения (AC) |
| 3 | 30А Вентилятор охлаждения (2.0 л) |
| 4 | 50А Обогрев лобового стекла |
| 5 | 60А Свечи накаливания (дизель) |
| 6 | 30/50А Рadiatorный вентилятор (кондиционер) |
| 7 | 40А Питание электрики автомобиля |
| 8 | 30А Замок зажигания, стартер |
| 9 | 20А ECU двигателя |
| 10 | 10А Мониторинг АКБ, OBD-разъем |
| 11 | 30А Система ABS |
| 12 | 15А Топливный насос, ТНВД (дизель) |
| 13 | 30А Омыватель фар |
| 14 | 10А Дневные ходовые огни |
| 15 | 10А Компрессор кондиционера |
| 16 | 10А Левый ближний свет |
| 17 | 10А Правый ближний свет |
| 18 | 10А Лямбда-зонд, подогрев O2-датчика |
| 19 | 10А Габаритные огни (DRL) |
| 20 | 10А Управление мотором |
| 21 | 20А ABS-модуль |
| 22 | 15А DRL (ближний свет) |
| 23 | 20А Доп. обогрев, антиугонка (ST170) |
| 24 | 30А Свечи накаливания, сабвуфер (ST170) |
| 25 | 15А Дневные огни |
| 26 | 10А Левый дальний свет |
| 27 | 10А Правый дальний свет |
| 28 | 10А Обогрев стекла, подогрев (дизель) |
| 29 | 30А Вентилятор радиатора (AC) |
| 64 | 30А Печь салона |
| D1 | Диод ECU |
| D2 | Диод вентилятора охлаждения |
| D4 | Диод охлаждающей системы |
Расшифровка реле под капотом
| R1 | Зажигание | |
| R2 | Свечи накаливания, вторичный воздух | |
| R3 | Обогрев лобового, вентилятор охлаждения | |
| R4 | Омыватель фар | |
| R5 | Дальний свет | |
| R6 | Ближний свет | |
| R7 | Топливный насос | |
| R8 | ECU двигателя | |
| R9 | Вентилятор охлаждения, предподогрев | |
| R10 | Свечи накаливания, вентилятор 2 | |
| R11 | Кондиционер | |
| R12 | Дневные ходовые огни | |
| R13 | Противотуманки, стартер | |
| R14 | Ксенон | |
| R15 | Вентилятор (высокая скорость) | |
| R16 | Вентилятор (низкая скорость) | |
Электрические схемы Ford Focus 1
Если информация не помогла, скачайте полные электросхемы Ford Focus 1 здесь: «скачать».
На нашем канале доступно видео по схемам предохранителей Ford Focus 1. Рекомендуем посмотреть и подписаться.
Для улучшения статьи предлагайте дополнения в комментариях.
