Компактный хэтчбек Ford Fiesta 5-го поколения, также известный как Ford Fiesta MK5, выпускался в период с 2002 по 2008 год. В ходе производства модель претерпела обновление дизайна, сосредоточившееся на стилистических изменениях экстерьера. В этой статье мы подробно разберем расположение и функции предохранителей и реле в Ford Fiesta 5-го поколения, включая фото и схемы блоков предохранителей. Особое внимание уделим предохранителю прикуривателя. В завершение предоставим возможность скачать полное руководство по ремонту, эксплуатации и обслуживанию автомобиля Ford Fiesta 5.
Функции предохранителей и реле в Ford Fiesta 5 могут варьироваться в зависимости от года выпуска, типа двигателя и комплектации автомобиля.
Блок предохранителей в салоне

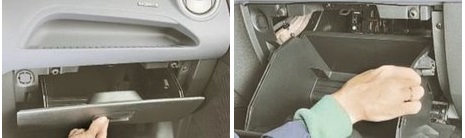

Главный блок предохранителей и реле размещен внутри салона, за перчаточным ящиком (бардачком). Чтобы получить доступ к блоку предохранителей Ford Fiesta 5, достаточно аккуратно сжать боковые стенки бардачка.

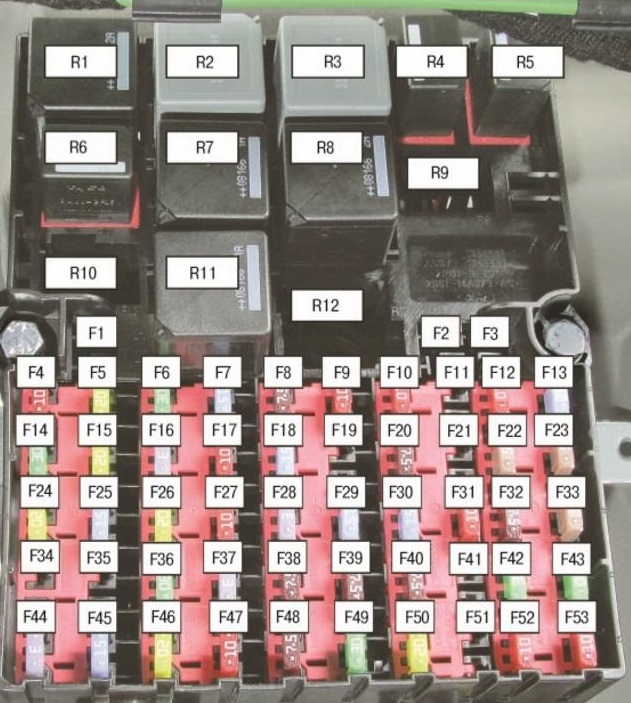

Фото — схема блока предохранителей
Расшифровка предохранителей в салоне
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
Предохранитель прикуривателя в Ford Fiesta 5 обозначен номерами 29 и 51, оба на 15А, обеспечивая защиту основной и дополнительной розетки.
Функции реле в салонном блоке
| R1 | 40А Электропривод складывания наружных зеркал |
| R2 | 40А Обогрев ветрового стекла |
| R3 | 70А Система зажигания |
| R4 | 20А Фары ближнего света |
| R5 | 20А Фары дальнего света |
| R6 | 20А Топливный насос |
| R7 | 40А Стартер |
| R8 | 40А Электровентилятор отопителя |
| R9 | 20А Освещение при движении в светлое время суток |
| R10 | 20А Зарядка аккумуляторной батареи |
| R11 | 40А Система впрыска, ЭБУ системы впрыска |
| R12 | Резерв |
Блоки предохранителей и реле под капотом
Монтажный блок предохранителей

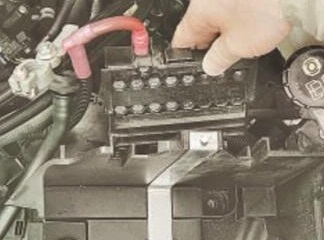

Этот блок мощных предохранителей (плавких вставок) расположен сбоку от аккумулятора, подключен к его положительному клемме. Для доступа к схеме предохранителей под капотом Ford Fiesta 5 требуется снять аккумуляторную батарею.

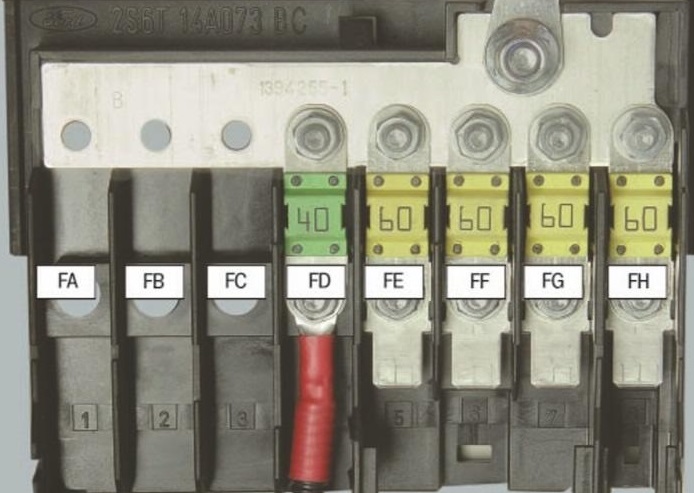

Схема монтажного блока
Расшифровка предохранителей
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле под капотом

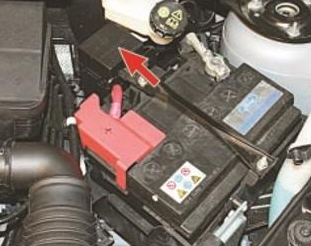

Блок реле в Ford Fiesta 5 установлен вблизи аккумулятора и имеет квадратную форму, обеспечивая управление ключевыми системами двигателя.
Схема блока реле
Расшифровка реле
- R1 — Выключение А/С при широко открытой дроссельной заслонке
- R2 — Высокоскоростной режим вентилятора охлаждения двигателя
- R3 — Вспомогательный отопитель (отопитель РТС)
- R4 — Вспомогательный отопитель (отопитель РТС)
Руководство по ремонту Ford Fiesta 5
Желаете углубиться в детали ремонта, технического обслуживания и эксплуатации Ford Fiesta 5-го поколения, включая замену предохранителей и диагностику? Скачайте полное руководство: «скачать»
