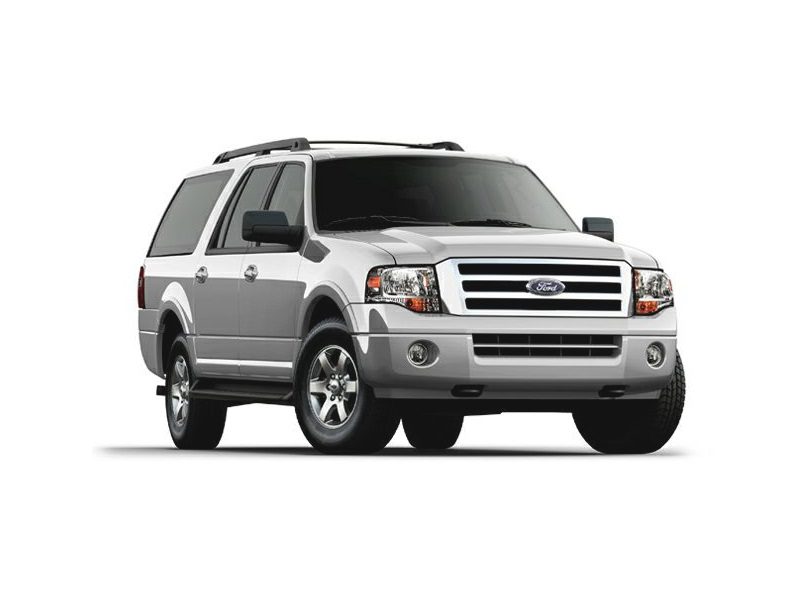

Ford Expedition U324 представляет третье поколение полноразмерного SUV Ford Expedition, выпускавшегося с 2007 по 2017 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. В этой подробной статье вы найдете полное руководство по предохранителям и реле Ford Expedition 3 поколения: схемы блоков предохранителей, фотографии их расположения, примеры замены и назначения. Мы также выделим предохранитель прикуривателя, розетки и другие важные элементы электрической системы для самостоятельного ремонта и диагностики.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от конкретного года выпуска, комплектации и уровня электрического оборудования автомобиля.
Блок предохранителей в салоне

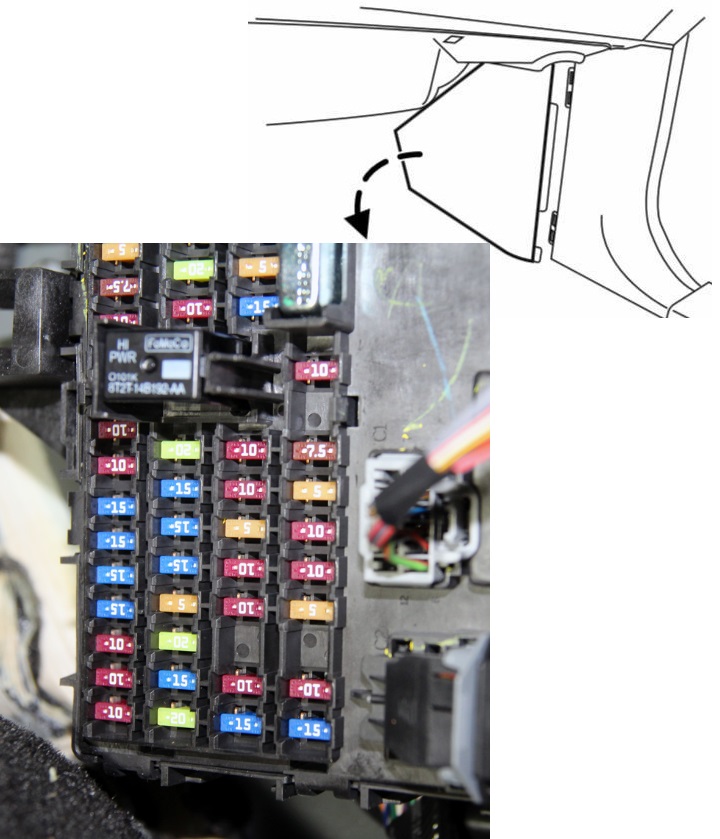

Основной блок предохранителей в интерьере расположен под приборной панелью на стороне переднего пассажира, за пластиковой крышкой. Это удобное место для доступа к элементам салонной электрики, включая освещение, мультимедиа и климат-контроль.
Вариант 1 (2007 — 2014)

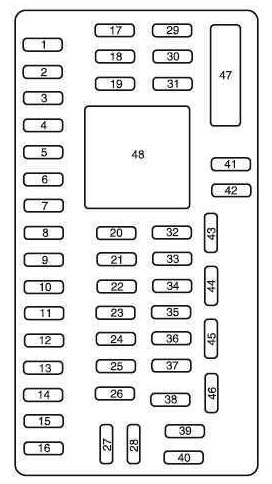

Диаграмма блока
Расшифровка предохранителей
| 1 | 30 | Электростеклоподъемник водительской двери |
| 2 | 15 | Модуль памяти водительской стороны |
| 3 | 15 | Панель управления аудиосистемой на задних сиденьях, |
| Спутниковое радио Sirius, | ||
| Система SYNC® | ||
| 4 | 30 | Резервный (не используется) |
| 5 | 10 | Подсветка панели управления, |
| Активация третьего ряда сидений, | ||
| Блокировка селектора передач (BSI), | ||
| Интеллектуальная панель предохранителей | ||
| 6 | 20 | Указатели поворота |
| 7 | 10 | Левый ближний свет фар |
| 8 | 10 | Правый ближний свет фар |
| 9 | 15 | Салонное освещение |
| 10 | 15 | Подсветка включения, |
| Подсветка порогов | ||
| 11 | 10 | Резервный (не используется) |
| 12 | 7,5 | Переключатель электрорегулировки зеркал, |
| Переключатель памяти сиденья водителя | ||
| 13 | 5 | Резервный (не используется) |
| 14 | 10 | Модуль двери багажника с электроприводом — удержание питания |
| 15 | 10 | Система климат-контроля, |
| Модуль GPS-навигации | ||
| 16 | 15 | Резервный (не используется) |
| 17 | 20 | Центральный замок дверей, |
| Разблокировка задней двери, | ||
| Привод заднего стекла | ||
| 18 | 20 | Подогрев сидений второго ряда |
| 19 | 25 | Задний дворник и омыватель |
| 20 | 15 | Регулировка педалей, |
| Модуль передачи данных | ||
| 21 | 15 | Противотуманные фары |
| 22 | 15 | Габаритные огни |
| 23 | 15 | Дальний свет фар |
| 24 | 20 | Сигнал (клаксон) |
| 25 | 10 | Лампы по требованию, |
| Освещение бардачка, | ||
| Подсветка солнцезащитных щитков | ||
| 26 | 10 | Приборная панель |
| 27 | 20 | Замок зажигания |
| 28 | 5 | Аудиосистема (радио) |
| 29 | 5 | Приборная панель (дополнительно) |
| 30 | 5 | Резервный (не используется) |
| 31 | 10 | Резервный (не используется) |
| 32 | 10 | Модуль подушек безопасности |
| 33 | 10 | Резервный (не используется) |
| 34 | 5 | Резервный (не используется) |
| 35 | 10 | Система парковочного ассистента, |
| Привод 4×4, | ||
| Задняя камера, | ||
| Подогрев второго ряда сидений | ||
| 36 | 5 | Пассивная противоугонная система |
| 37 | 10 | Климат-контроль (основной) |
| 38 | 20 | Сабвуфер аудиосистемы |
| 39 | 20 | Радиоприемник |
| 40 | 20 | Усилитель навигационной системы |
| 41 | 15 | Электростеклоподъемники, |
| Вентиляция, | ||
| Люк в крыше, | ||
| Авто затемняемое зеркало заднего вида, | ||
| Розетка 110V AC | ||
| 42 | 10 | Резервный (не используется) |
| 43 | 10 | Логика заднего дворника, |
| Датчик дождя/снега | ||
| 44 | 10 | Реле зарядки аккумулятора прицепа |
| 45 | 5 | Логика переднего дворника |
| 46 | 7,5 | Климат-контроль, |
| Вспомогательное реле управления | ||
| 47 | 30 | Электростеклоподъемники, |
| Люк в крыше | ||
| 48 | — | Реле задержки дополнительного оборудования |
Вариант 2 (2015 — 2017)

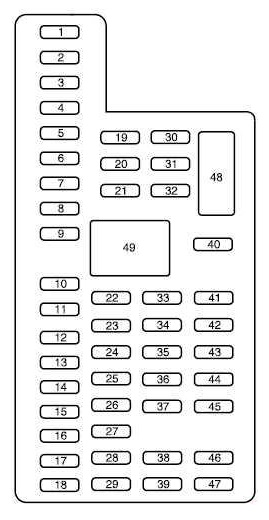

Диаграмма блока
Обозначения и функции
| 1 | 30 | Электростеклоподъемник водителя |
| 2 | 15 | Управление задними сиденьями. |
| Мультимедийный шлюз | ||
| 3 | 30 | Электростеклоподъемник пассажира |
| 4 | 10 | Лампы по требованию |
| 5 | 20 | Аудиоусилитель |
| 6 | 5 | Задний электронный климат-контроль |
| 7 | 7,5 | Электрозеркала, |
| Память сиденья водителя | ||
| 8 | — | Резервный |
| 9 | 10 | Система SYNC, |
| Модуль задней двери, | ||
| Электрическая отделка панели, | ||
| Дисплей | ||
| 10 | 10 | Вспомогательное реле пуска |
| 11 | 10 | Пассивный модуль доступа/запуска |
| 12 | 15 | Салонное освещение, |
| Подсветка | ||
| 13 | 15 | Правый поворотник и стоп-сигнал |
| 14 | 15 | Левый поворотник и стоп-сигнал |
| 15 | 15 | Задний ход, |
| Центральный высокий стоп-сигнал, | ||
| Электрохромное зеркало | ||
| 16 | 10 | Правый передний ближний свет |
| 17 | 10 | Левый передний ближний свет |
| 18 | 10 | LED-блокировка селектора / кнопка старта / подсветка, |
| Электроскладывание третьего ряда, | ||
| Сенсорный пассивный запуск | ||
| 19 | — | Резервный |
| 20 | 20 | Реле блокировки/разблокировки |
| 21 | — | Резервный |
| 22 | 20 | Гудок |
| 23 | 15 | Рулевое управление, |
| Приборный кластер | ||
| 24 | 15 | Регулируемые педали / рулевая колонка, |
| Модуль данных | ||
| 25 | 15 | Электропривод задней двери, |
| Разблокировка заднего стекла | ||
| 26 | 5 | Кнопка push-to-start |
| 27 | 20 | Пассивный модуль доступа/запуска |
| 28 | 15 | Замок зажигания, |
| Блокировка ключа | ||
| 29 | 20 | Радио, |
| Модуль GPS | ||
| 30 | 15 | Передние габаритные огни |
| 31 | 5 | Контроль тормоза прицепа |
| 32 | 15 | Вентиляция, |
| Электростеклоподъемник водителя, | ||
| Инвертор питания | ||
| 33 | 10 | Модуль CCD-подвески |
| 34 | 10 | Парковочный ассистент, |
| Задняя камера, | ||
| CAN-шина, | ||
| Подогрев сидений | ||
| 35 | 5 | Климат-модуль, |
| Переключатель O/D | ||
| 36 | — | Резервный |
| 37 | 10 | Модуль 4×4 |
| 38 | 10 | Электрохромное зеркало, |
| Солнечный люк, | ||
| DVD-система, | ||
| AM/FM радио | ||
| 39 | 15 | Левый и правый дальний свет |
| 40 | 10 | Задние габаритные огни |
| 41 | 7,5 | Модуль удерживающих устройств |
| 42 | — | Резервный |
| 43 | — | Резервный |
| 44 | — | Резервный |
| 45 | 5 | Резервный (запасной) |
| 46 | 10 | Климат-контроль |
| 47 | 15 | Противотуманки |
| 48 | 30 | Автоматический выключатель пассажирского окна и заднего |
| 49 | Реле окон и вентиляции |

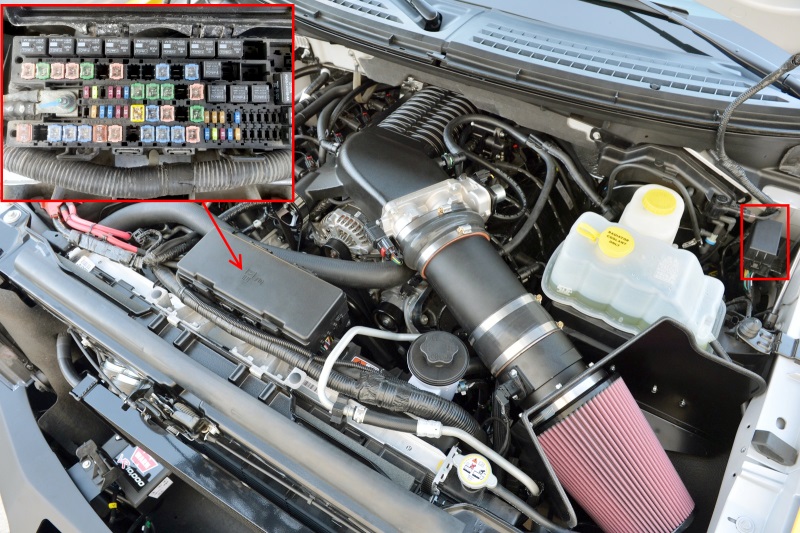

Блок предохранителей под капотом
Этот блок размещен в моторном отсеке у передней стенки. Дополнительный модуль реле может быть установлен отдельно для поддержки высокомощных систем, таких как охлаждение и трансмиссия.
Вариант 1 (2007 — 2008)

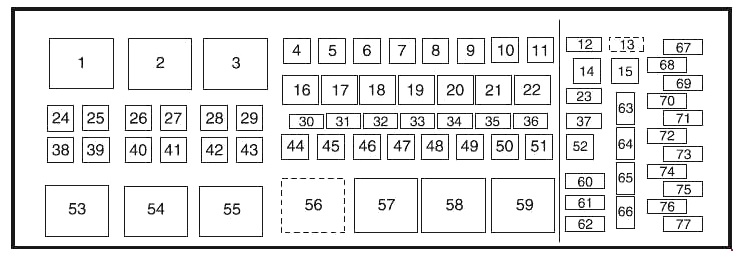

Диаграмма блока
Расшифровка
| 1 | — | Реле вентилятора охлаждения |
| 2 | — | Резервный |
| 3 | — | Реле обогрева заднего стекла |
| 4 | 30 | Электросиденья третьего ряда (водительская сторона) |
| 5 | 40 | Разъем прицепа (электротормоз) |
| 6 | 60 | ABS (клапаны) |
| 7 | — | Резервный |
| 8 | 40 | Подогрев/охлаждение сидений |
| 9 | 60 | ABS (насос) |
| 10 | 20 | Розетка на задней консоли |
| 11 | 30 | Вспомогательный вентилятор |
| 12 | 25 | Разъем прицепа (габариты) |
| 13 | 30 | Зарядка аккумулятора прицепа |
| 14 | — | Резервный |
| 15 | — | Резервный |
| 16 | — | Реле компрессора кондиционера |
| 17 | — | Резервный |
| 18 | — | Реле топливного насоса |
| 19 | — | Запасное реле |
| 20 | — | Реле прицепа (левый поворот) |
| 21 | — | Реле прицепа (правый поворот) |
| 22 | — | Резервный |
| 23 | 15 | Обогрев боковых зеркал |
| 24 | 40 | Электровентилятор двигателя |
| 25 | — | Резервный |
| 26 | — | Резервный |
| 27 | 30 | Электропривод задней двери |
| 28 | 40 | Обогрев заднего стекла, |
| Обогрев зеркал | ||
| 29 | 30 | Электросиденье пассажира |
| 30 | 10 | Компрессор кондиционера |
| 31 | 15 | Стоп-сигналы |
| 32 | 20 | Топливный насос |
| 33 | 20 | Маршрутные огни |
| 34 | 25 | Прицеп (стоп/поворот) |
| 35 | 20 | Модуль 4×4 |
| 36 | 10 | PCM (удержание питания), |
| Пурж-клапан канистры | ||
| 37 | 15 | Трансмиссия B+ |
| 38 | 30 | Электросиденья третьего ряда (пассажирская сторона) |
| 39 | 50 | Насос пневмоподвески |
| 40 | 30 | Стартер |
| 41 | 20 | Розетка IP/консоли |
| 42 | — | Резервный |
| 43 | 20 | Электромотор 4×4 модуля |
| 44 | — | Резервный |
| 45 | 30 | Электросиденье водителя |
| 46 | 40 | Шина запуска/стартера |
| 47 | 30 | Пневмоподвеска (соленоиды) |
| 48 | — | Резервный |
| 49 | 30 | Передние дворники/омыватель |
| 50 | 30 | PCM — основная шина |
| 51 | 20 | Точка питания грузового отсека |
| 52 | 20 | Прикуриватель |
| 53 | — | Реле пневмоподвески |
| 54 | — | Реле стартера |
| 55 | — | Реле прицепа (габариты) |
| 56 | — | Реле зарядки прицепа |
| 57 | — | Реле run/start |
| 58 | — | Резервный |
| 59 | — | Реле PCM |
| 60 | — | Диод one-touch start |
| 61 | — | Диод компрессора кондиционера |
| 62 | — | Диод топливного насоса |
| 63 | 15 | Разъем прицепа (задний ход) |
| 64 | — | Резервный |
| 65 | 10 | Логика пневмоподвески |
| 66 | — | Резервный |
| 67 | 10 | Обмотка вентилятора |
| 68 | — | Резервный |
| 69 | 30 | Run/start — салонный блок предохранителей |
| 70 | 20 | PCM (датчики) — EFC, |
| Катушка компрессора кондиционера | ||
| 71 | 5 | Топливный змеевик, |
| ISP-R | ||
| 72 | 20 | PCM (катушки зажигания) |
| 73 | 5 | Зажигание АКПП |
| 74 | 20 | PCM (датчики) — HEGO/CMS, |
| MAFS, | ||
| EVAP, | ||
| CMCV, | ||
| Переключатель скорости, | ||
| Датчик положения дросселя | ||
| 75 | 5 | Соленоид IWE 4×4 |
| 76 | 20 | PCM — VPWR |
| 77 | 10 | Логика ABS, подогрев PCV |
Вариант 2 (2009 — 2017)

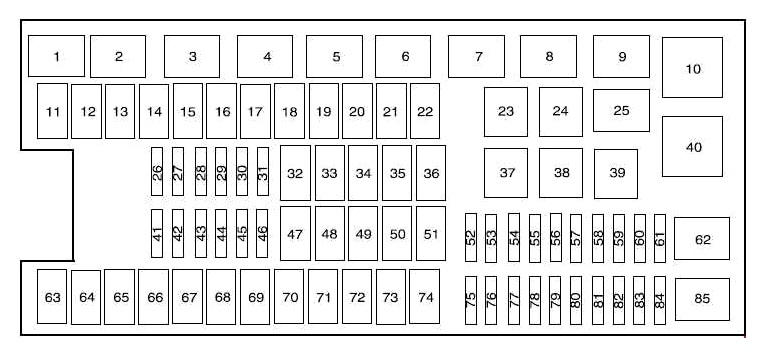

Диаграмма блока
Назначение предохранителей и реле
| 1 | — | Реле заднего омывателя |
| 2 | — | Реле стартера |
| 3 | — | Реле вентилятора двигателя |
| 4 | — | Реле заднего дворника |
| 5 | — | Реле топливного насоса |
| 6 | — | Электронный вентилятор охлаждения |
| 7 | — | Реле обогрева стекла/зеркал |
| 8 | — | Электронный вентилятор охлаждения (доп.) |
| 9 | — | Реле run/start |
| 10 | — | Реле распределительной коробки |
| 11 | 40 | Электроподножки |
| Подогрев сидений | ||
| 12 | 40 | Реле запуска/стартера |
| 13 | 30 | Реле стартера |
| 14 | 50 | Электронный вентилятор |
| 15 | — | Резервный |
| 16 | 50 | Электронный вентилятор (основной) |
| 17 | — | Резервный |
| 18 | 30 | Электротормоз прицепа |
| 19 | 20 | Розетка (консоль) |
| 20 | 20 | Модуль 4×4 HAT 2 |
| 21 | 30 | Модуль прицепа |
| 22 | 30 | Электросиденье пассажира |
| 23 | — | Реле компрессора А/С |
| 24 | — | Реле габаритов прицепа |
| 25 | — | Резервный |
| 26 | 10 | Датчик альтернатора |
| 27 | 20 | Модуль 4×4 HAT 1 |
| 28 | 25 | Габаритные огни прицепа |
| 29 | 10 | Интегрированный соленоид колесного конца |
| 30 | 10 | Компрессор кондиционера |
| 31 | 15 | Задний ход прицепа |
| 32 | 40 | Реле вентилятора двигателя |
| 33 | 40 | Розетка 110V AC |
| 34 | 30 | Вспомогательный вентилятор |
| 35 | 30 | Реле PCM |
| 36 | 30 | Электропривод задней двери |
| 37 | — | Резервный |
| 38 | — | Резервный |
| 39 | — | Реле заднего хода прицепа |
| 40 | — | Электронное реле вентилятора 2 |
| 41 | 10 | Удержание питания PCM |
| 42 | 5 | Реле run/start |
| 43 | 10 | Переключатель тормоза вкл./выкл. |
| 44 | 20 | Топливный насос |
| 45 | 10 | Резервный (запасной) |
| 46 | 15 | Насос омывателя перед/зад |
| 47 | 30 | Электродвигатель заднего дворника |
| 48 | 40 | Модуль прицепа |
| 49 | — | Резервный |
| 50 | 30 | Реле переднего дворника |
| 51 | 40 | Реле обогрева стекла/зеркал |
| 52 | 10 | Run/start ABS |
| 53 | 5 | ISP модуль PCM |
| 54 | 5 | Электроусилитель руля |
| 55 | — | Резервный |
| 56 | 30 | Питание салонного блока run/start |
| 57 | 5 | Вентилятор двигателя run/start |
| 58 | — | Резервный |
| 59 | 15 | Обогрев зеркал |
| 60 | — | Резервный |
| 61 | — | Резервный |
| 62 | — | Резервный |
| 63 | 25 | Электронный вентилятор |
| 64 | 30 | Солнечный люк |
| 65 | 20 | Резервный (запасной) |
| 66 | 20 | Вспомогательная розетка (задняя консоль) |
| 67 | 40 | Климат-сиденья переднего ряда |
| 68 | 30 | Клапаны ABS |
| 69 | 60 | Насос ABS |
| 70 | 30 | Электроскладывание третьего ряда |
| 71 | 20 | Вспомогательная розетка / прикуриватель |
| 72 | 20 | Вспомогательная розетка (правая задняя панель) |
| 73 | 20 | Модуль заднего климата |
| 74 | 30 | Электросиденье водителя |
| 75 | 25 | Vehicle power 1 — PCM |
| 76 | 20 | Vehicle power 2 — PCM |
| 77 | 20 | Vehicle power 4 — катушки зажигания |
| 78 | — | Резервный |
| 79 | 15 | Vehicle power 3 — PCM |
| 80 | — | Резервный |
| 81 | — | Резервный |
| 82 | 5 | Датчик дождя |
| 83 | — | Резервный |
| 84 | — | Резервный |
| 85 | — | Реле дворников |
