Предохранители и реле Ford Escape (2001–2012)

Ford Escape — компактный кроссовер, выпускаемый с 2000 года по сей день в четырех поколениях с разнообразными вариантами силовых агрегатов, включая гибридные версии. На европейском рынке модель также известна как Ford Maverick. Первое поколение производилось с 2001 по 2007 год, за этот период внедрены обновления. Второе поколение собиралось в период 2008–2012 годов без кардинальных изменений в конструкции, поэтому расположение блоков предохранителей и реле в первом и втором поколениях идентично. В этой статье мы подробно разберем распиновку предохранителей и реле Ford Escape 1 и 2 поколений, включая схемы, фото блоков и ключевые элементы. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые слова для поиска: схема предохранителей Форд Эскейп, блок реле Ford Escape, предохранители салона и подкапотный блок.

Конфигурация блоков предохранителей и назначение их компонентов в Ford Escape (Ford Maverick) может варьироваться в зависимости от года выпуска, комплектации и региона поставки.

Блок предохранителей в салоне

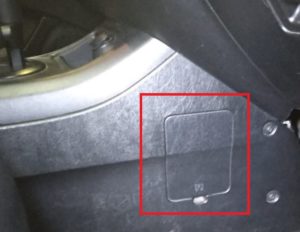

Расположен под приборной панелью в нижней части торпедо со стороны переднего пассажира, прикрыт пластиковой крышкой. Чтобы получить доступ, аккуратно подденьте крышку плоской отверткой по специальной выемке.

Вариант №1

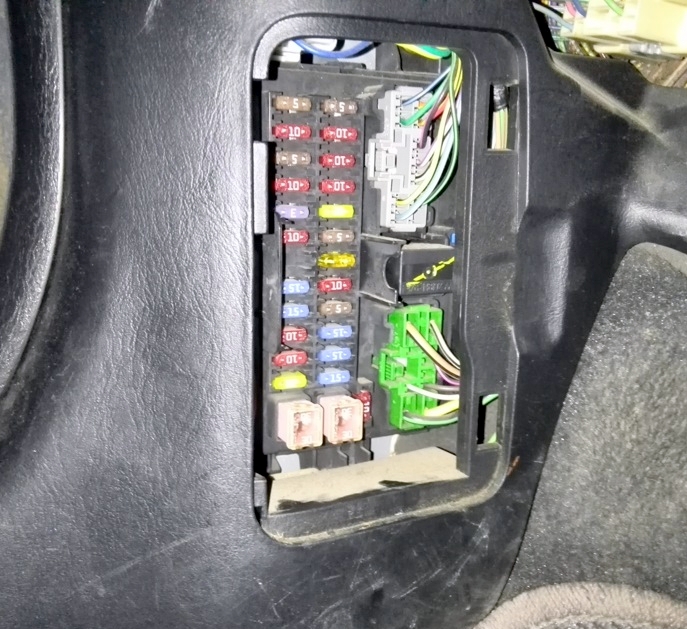

Пример фото блока

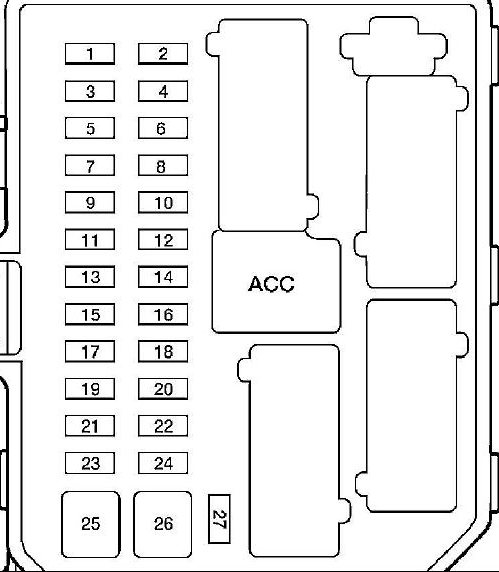

Диаграмма блока

Расшифровка предохранителей

1	5A Электропневматический клапан для паров топлива
2	5A Реле обогрева заднего стекла и вентилятора
3	10A Моторчик заднего стеклоочистителя и омывателя
4	10A Модуль полного привода, панель приборов
5	5A Контроллер ABS и SRS
6	10A Аварийка, фонари заднего хода
7	10A Усилитель транспондера, модуль SRS
8	10A Панель приборов, реле селектора АКПП
9	3A Реле ECM и АКПП, вентилятора, кондиционера
10	20A Стеклоочиститель и омыватель лобового стекла, реле интервала
11	10A Реле стартера, клапан блокировки ключа
12	5A Аудиосистема и часы
13	Резерв
14	20A Прикуриватель
15	15A Габаритные огни, подсветка салона, реле прицепа
16	10A Панель приборов, зеркала, модуль электроники
17	15A Солнцезащитный люк
18	5A Подсветка приборов и панели
19	10A Сабвуфер
20	15A Поворотники, аварийная сигнализация
21	10A Габариты прицепа
22	15A Резерв
23	15/20A Клааксон
24	15A Стоп-сигналы, ABS, ECM, АКПП клапаны
25	30A Стеклоподъемники
26	30A Центральный замок, сиденья, электроника
27	10A Аудио, приборы, освещение
ACC	Реле для доп. оборудования

Предохранитель прикуривателя в салоне — №14 на 20A, ключевой элемент для Ford Escape 1-2 поколения.

Вариант №2

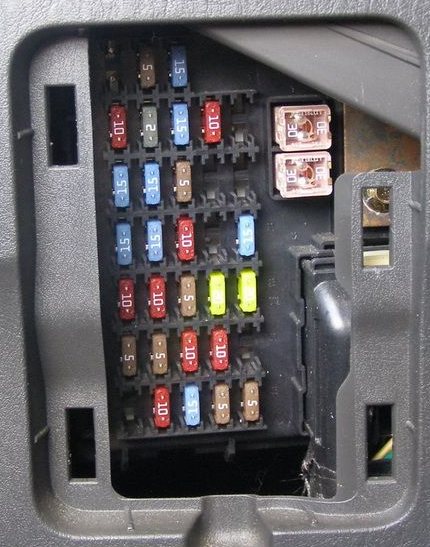

Фото блока

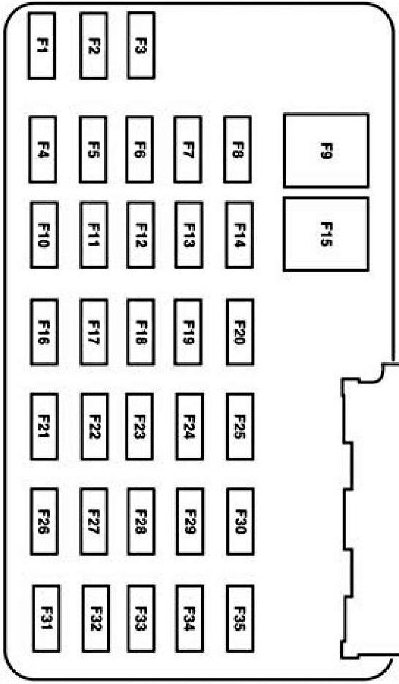

Диаграмма

Расшифровка

1	15A Огни прицепа
2	5A Аудио (подсветка)
3	15A Передние и задние габариты
4	10A Замок зажигания
5	2A Реле АКПП, топливного насоса, вентилятора №2
6	15A Доп. стоп, стопы, ECM, ABS, круиз
7	10A Приборы, OBD, аудио, зеркала
8	15A ПТФ
9	30A ЦЗ, сиденья
10	15A Подогрев зеркал
11	15A Люк
12	15A Аудиосистема
13	Резерв
14	Резерв
15	30A Стеклоподъемники
16	15A Сабвуфер
17	15A Ближний свет
18	18A Полный привод
19	15A Иммобилайзер
20	20A Клааксон
21	10A Задний омыватель
22	10A Зеркало, приборы
23	5A Аудио (питание)
24	20A Прикуриватель
25	20A Передний омыватель
26	5A Кондиционер
27	5A Круиз-контроль
28	10A Приборы
29	10A Задний ход
30	Резерв
31	Резерв
32	10A Реле селектора
33	15A SRS, индикатор подушки, датчик пассажира
34	5A ABS, круиз
35	5A Подогрев сидений, 4WD

Предохранитель переднего прикуривателя — №24 на 20A, важно для диагностики Ford Escape.

Вариант №3

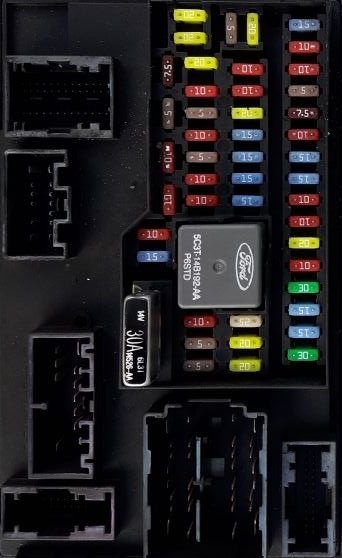

Пример фото

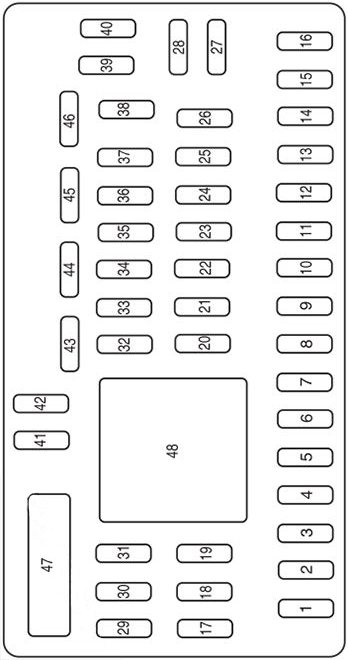

Диаграмма

Назначение элементов

1	30A Не используется (запасной)
2	15A Тормозной выключатель
3	15A Модуль синхронизации
4	30А Люк
5	10A Подсветка клавиатуры, BSI, SPDJB
6	20А Поворотники, стопы
7	10А Левый ближний свет
8	10А Правый ближний свет
9	15A Салонное освещение
10	15A Подсветка
11	10А 4WD
12	7.5A Зеркала
13	5А Не используется (запасной)
14	10A FCIM, спутниковое радио, дисплей
15	10А Климат-контроль
16	15А Не используется (запасной)
17	20A Блоки питания, разблокировка
18	20А Подогрев сидений
19	25A Задний дворник
20	15A Диагностика
21	15A ПТФ
22	15А Габариты
23	15А Дальний свет
24	20A Реле клаксона
25	10А Аварийка
26	10А Приборы
27	20A Зажигание
28	5А Радио
29	5А Приборы
30	5А Не используется (запасной)
31	10A Ограничители
32	10А Не используется (запасной)
33	10А Не используется (запасной)
34	5A ABS
35	10A 4WD, EPAS, парковка
36	5A PATS
37	10А Климат
38	20A Сабвуфер
39	20A Радио (навигация)
40	20А Передний прикуриватель
41	15A Замки дверей, зеркала, освещение
42	10А Не используется (запасной)
43	10A Стеклоочиститель, реле сидений, приборы
44	10А Не используется (запасной)
45	5A Передний омыватель, реле вентилятора
46	7.5A OCS, PADI
47	30A Автомат стеклоподъемников
48	Реле доступа

Предохранитель переднего прикуривателя — №40 на 20A, актуально для схемы Ford Escape.



Для задних и дополнительных розеток во всех поколениях Ford Escape могут отвечать предохранители в подкапотном блоке, обозначенные как PWR1 и PWR2 на диаграммах.

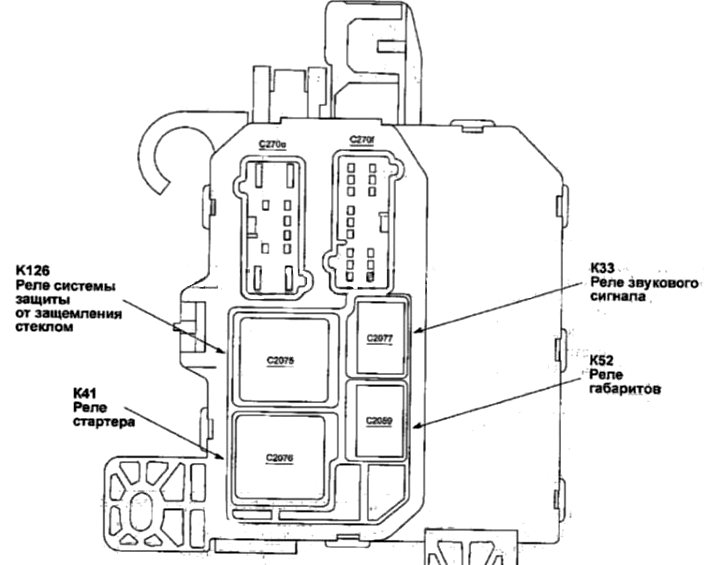

Реле в салоне

На задней стороне блока предохранителей салона могут быть установлены реле, включая:

• Реле антизащемления стекол
• Реле запуска двигателя
• Реле габаритных огней
• Реле звукового сигнала

Подкапотный блок предохранителей

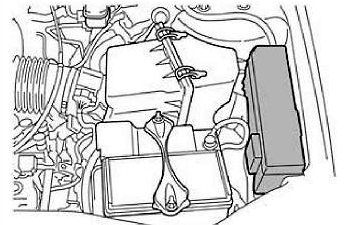

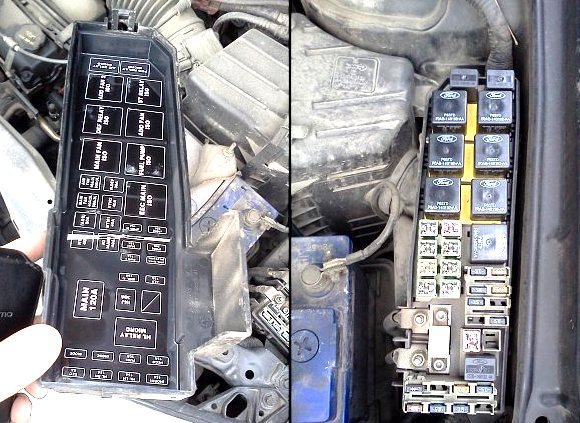

Находится слева от аккумулятора под пластиковой крышкой, на внутренней стороне которой указаны функции предохранителей и реле для Ford Escape.

Вариант №1

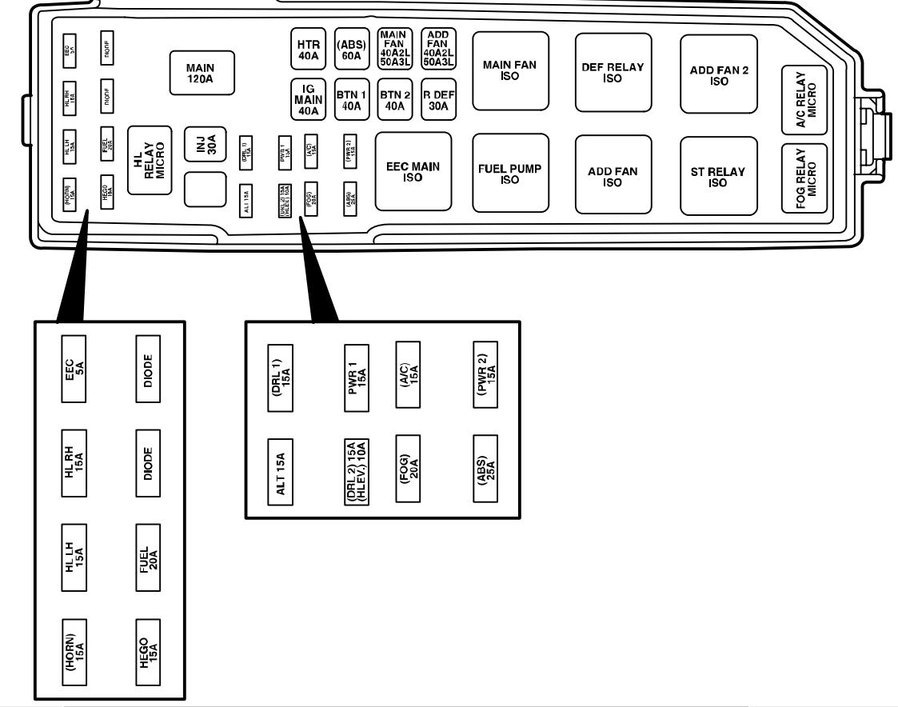

Диаграмма

Расшифровка

Horn	15А Клааксон
H/LLH	15А Левая фара
H/L RH	15А Правая фара
EEC	5А ECM
HEGO	15А Инжектор
FUEL	20А Топливный насос
DIODE	Диод
DIODE	Диод
H/L RELAY MICRO	Реле фар
INJ	30А ECM, MAF, IAC
MAIN	120А Главный
ALT	15А Генератор
(DRL)	15А Дневные огни
(DRLZ)	15А Модуль ДХО
(HLEV)	10А Корректор
PWR1	15А Доп. розетка
FOG	20А ПТФ
A/C	15А Компрессор А/С
(ABS)	25А ABS
PWR2	15А Доп. розетка
IG MAIN	40А Стартер
HTR	40А Вентилятор
BTN 1	40А Аудио, прикуриватель, приборы, зеркала
(ABS)	60А Насос ABS
BTN 2	40А Аудио, приборы, круиз, сиденья, клааксон
MAIN FAN	40/50А Основной вентилятор
RDEF	30А Задний обогрев
ADD FAN	40/50А Доп. вентилятор
EEC MAIN ISO	Реле ECM
FUEL PUMP ISO	Реле насоса
MAIN FAN ISO	Реле вентилятора (YF/AJ)
ADD FAN ISO	Реле вентилятора (YF/AJ)
DEF RELAY ISO	Реле обогрева
ST RELAY ISO	Реле стартера
ADD FAN 2 ISO	Реле №2 вентилятора
FOG RELAY MICRO	Реле ПТФ
A/C RELAY MICRO	Реле А/С

Вариант №2

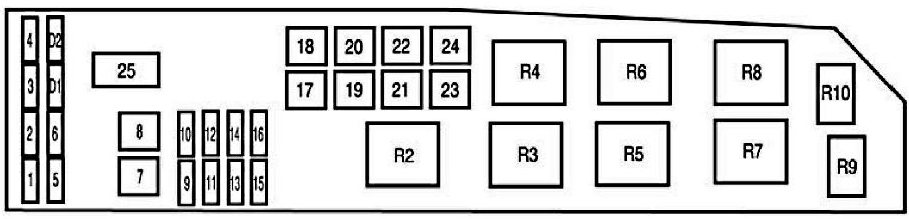

Диаграмма

Расшифровка

1	25А Панель приборов
2	25А Фары
3	25A Дальний свет, поворотники, салон, фары
4	5A Задержка питания
5	15A Лямбда-зонд
6	20A Бензонасос
7	40A RUN/ACC — прикуриватель, омыватели
8	30A ECM, АКПП, форсунки
9	15A Генератор
10	30A Подогрев сидений
11	10A ECM, АКПП
12	20A Доп. розетки
13	20A ПТФ
14	15A А/С компрессор
15	30A ABS
16*	25A Панель приборов
17	50A Стартер
18	40A Вентилятор
19	40A Сабвуфер, 4WD, ближний свет
20	60A ABS насос
21	40A Клааксон, стопы, приборы, ЦЗ, сиденья
22	40/50A Радиаторный вентилятор
23	40A Задний обогрев
24	40/50A Вентилятор
25	Шунт
R2	Реле ECM/АКПП
R3	Реле насоса
R4	Реле вентилятора
R5	Реле №1 вентилятора
R7	Реле стартера
R8	Реле №2 вентилятора
R9	Реле ПТФ
R10	Реле А/С
D1	Диод стартера
D2	Диод А/С

Вариант №3

Пример фото

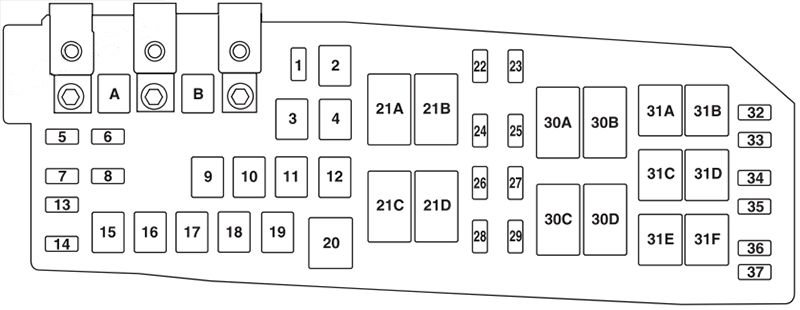

Диаграмма

Назначение

A	80А EPAS
B	125А Салонный блок
1	15А Подогрев зеркал
2	30А Задний обогрев
3	20А Задние розетки
4	Резерв
5	10А PCM, реле, вентиляция
6	15А Генератор
7	15А Люк
8	20А Габариты прицепа
9	50А ABS
10	30А Передние дворники
11	30А Стартер
12	40А Вентилятор
13	10А А/С муфта
14	15А Фары прицепа
15	Резерв
16	40А Вентилятор 1
17	40А Вентилятор 2
18	20А ABS
19	30А Сиденья
20	Реле А/С
21A	Реле заднего обогрева
21B	Топливное реле
21C	Реле вентилятора
21D	PCM реле
22	20А Насос топлива
23	15А Форсунки
24	Не используется
25	5А ABS
26	15А Катушки
27	10А Лампа ПТТ
28	20А Лампа ПТТ
29	15А PCM
30A	Реле вентилятора 1
30B	Реле стартера
30C	Главное реле вентилятора
30D	Реле вентилятора 2
31A	Реле заднего фонаря
31B	Не используется
31C	Реле левого поворота прицепа
31D	Реле правого поворота прицепа
31E	Прицеп
31F	Реле замка
32	Не используется
33	Диод А/С
34	Диод стартера
35	Старт/стоп, задний ход, реле обогрева
36	Резерв



Если есть вопросы или предложения по дополнению схемы предохранителей Ford Escape, оставляйте комментарии ниже.
