Предохранители и реле Ford Edge

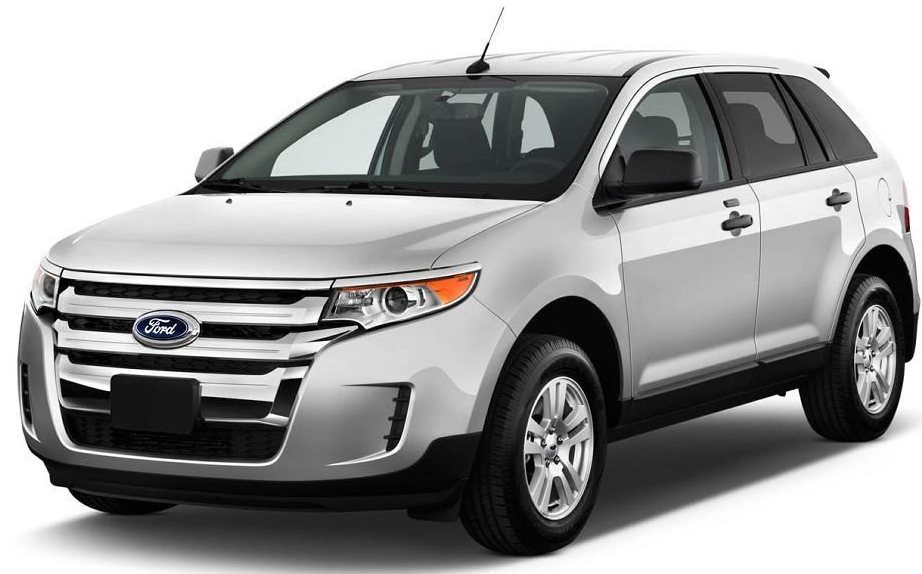

Ford Edge — компактный среднеразмерный кроссовер, производимый компанией Ford с 2006 года и до сих пор, в двух основных поколениях. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для Ford Edge первого поколения, выпущенных в период с 2007 по 2015 годы, включая схемы предохранителей Ford Edge, распиновку реле и полезные советы по диагностике электрики.

Всегда проверяйте актуальные функции предохранителей и реле в вашей официальной технической документации или на крышке блока для точности.

Блок предохранителей под капотом

Этот блок размещен в моторном отсеке с водительской стороны, поблизости от аккумулятора, и прикрыт пластиковой защитной панелью.

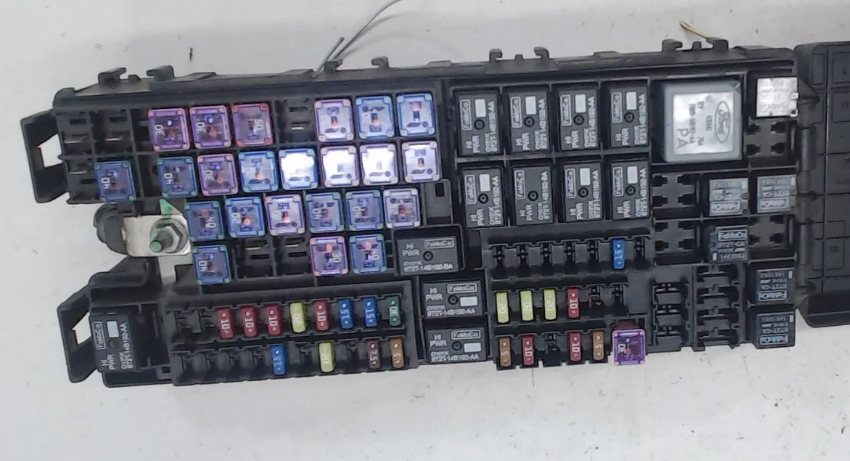

Фото — пример расположения

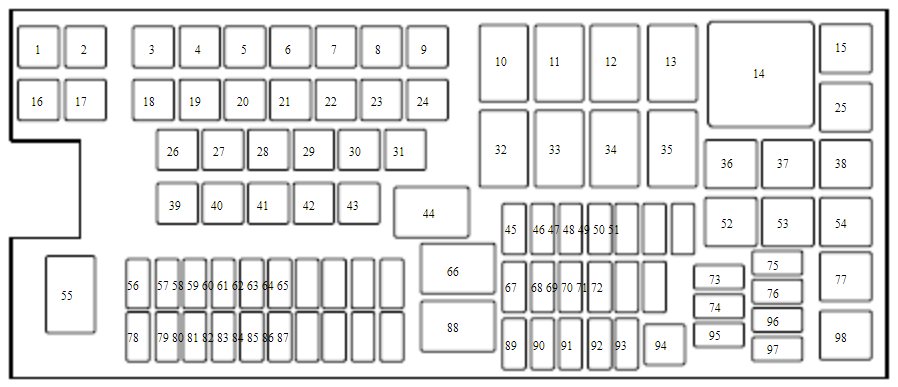

Схема блока

Расшифровка предохранителей и реле

1. Не используется
2. Не используется
3. Не используется
4. 30 A — Стеклоочистители
5. 40 A — Насос антиблокировочной системы тормозов (ABS)
6. Не используется
7. 30 A — Задняя поднимающаяся дверь с электроприводом
8. 20 A — Прозрачный люк
9. 20 A — Гнездо питания 2 (задняя часть консоли)
10. Не используется
11. Обогреватель заднего окна и реле обогреваемого зеркала
12. Не используется
13. Реле стартера
14. Не используется
15. Реле топливного насоса
16. Не используется
17. Не используется
18. 40 A — Электродвигатель переднего вентилятора обдува
19. 30 A — Стартер
20. 20 A — Гнездо питания 1 (передняя часть консоли)
21. 20 A — Гнездо питания (багажное отделение)
22. Не используется
23. 30 A Сиденье водителя
24. Не используется
25. Не используется
26. 40 A — Обогреватель заднего стекла
27. 20 A — Гнездо питания в передней части салона или прикуриватель
28. 30 A — Cиденья с управляемым микроклиматом
29. Не используется
30. Не используется
31. Не используется
32. Не используется
33. Не используется
34. Реле цепи электродвигателя вентилятора обдува
35. Не используется
36. Реле разблокировки сиденья заднего ряда
37. Реле правого указателя поворота / стоп-сигналов прицепа
38. Не используется
39. 40 A — Вентилятор системы охлаждения (на автомобилях с тягово-сцепным устройством) 60 A — Вентилятор системы охлаждения (на автомобилях без тягово-сцепного устройства)
40. 40 A — Вентилятор системы охлаждения (только на автомобилях с тягово-сцепным устройством)
41. Не используется
42. 30 A — Сиденье пассажира
43. 25 A — Клапаны антиблокировочной системы тормозов (ABS)
44. Реле омывателя заднего стекла
45. 5 A — Датчик дождя
46. Не используется
47. Не используется
48. Не используется
49. Не используется
50. 15 A Обогреваемое зеркало
51. Не используется
52. Реле стоп-сигнала
53. Реле левого указателя поворота / стоп-сигналов прицепа
54. Не используется
55. Реле стеклоочистителя
56. 15 A — Модуль управления коробкой передач (двигатель 2.0L)
57. 20 A — Левая фара с газоразрядной лампой высокой интенсивности
58. 10 A — Датчик генератора
59. 10 A — Переключатель вкл./выкл. тормоза
60. 15 A — Стоп-сигналы
61. 10 A — Разблокировка заднего сиденья
62. 10 A — Выключатель системы кондиционирования воздуха
63. 15 A — Реле указателей поворота / стоп-сигналов прицепа
64. 20 A — Электродвигатель стеклоочистителя заднего окна
65. 15 A — Топливный насос
66. Реле модуля управления силовым агрегатом
67. 20 A — Питание автомобиля 2
68. 15 A — Питание автомобиля 4
69. 15 A — Питание автомобиля 1 (двигатели 3.5/3.7L) 20 A — Питание автомобиля 1 (двигатели 2.0L)
70. 10 A — Реле системы кондиционирования воздуха, питание автомобиля 3, модуль системы привода на все колеса (двигатели 3.5/3.7L), принудительное закрытие шторок (двигатель 2.0L)
71. Не используется
72. Не используется
73. Не используется
74. Не используется
75. Лампа подсветки выключателя системы кондиционирования воздуха (двигатели 3.5/3.7L)
76. Не используется
77. Реле стояночных фонарей прицепа
78. 20 A — Правая фара с газоразрядной лампой высокой интенсивности
79. 5 A — Система адаптивного круиз-контроля
80. Не используется
81. Не используется
82. 15 A — Омыватель заднего стекла
83. Не используется
84. 20 A — Стояночные фонари прицепа
85. Не используется
86. 7,5 A — Реле модуля управления силовым агрегатом, постоянное питание (двигатели 3.5/3.7L)
87. 5 A — Пусковое реле
88. Пусковое реле
89. Не используется
90. 5 A — Электродвигатели коррекции наклона света фар (только для Китая) 10 A — Реле модуля управления силовым агрегатом, модуль управления коробкой передач (двигатель 2.0L)
91. 10 A — Система адаптивного круиз-контроля (двигатели 3.5/3.7L) 5 A — Подогреватель
    трансмиссионной жидкости для автоматической коробки передач (двигатель 2.0L)
92. 10 A — Модуль антиблокировочной системы тормозов
93. 5 A — Реле электродвигателя вентилятора обдува / обогрева заднего стекла
94. 30 A — Работа/пуск панели предохранителей пассажирского салона
95. Не используется
96. Электромагнитный диод продувки адсорбера (двигатель 2.0L)
97. Диод подогревателя трансмиссионной жидкости для автоматической коробки передач (двигатель 2.0L)
98. Реле выключателя системы кондиционирования воздуха

Предохранитель переднего прикуривателя — это номер 27 на 20 А в блоке под капотом.

Дополнительно, на положительной клемме аккумулятора установлены мощные предохранители в форме предохранительных вставок для защиты основных цепей.

Блок предохранителей в салоне

Расположен под приборной панелью на стороне водителя, за защитной крышкой.

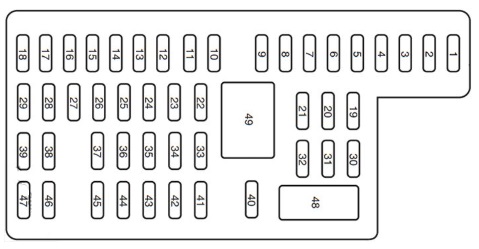

Схема блока

Назначение предохранителей

1. 30 А — Переднее смарт-окно водителя
2. 15 А — Не используется (запасной)
3. 30 А — Не используется (запасной)
4. 10 А — Реле фонарей, включаемых по требованию
5. 20 А — Не используется (запасной)
6. 5 A — Радиочастотный модуль
7. 7,5 A — Переключатель положения зеркала заднего вида с электроприводом, переключатель сиденья с функцией памяти, сиденье водителя
8. 10 А — Не используется (запасной)
9. 10 А — Задняя поднимающаяся дверь с электроприводом
10. 10 А — Реле режима работы/режима электропитания вспомогательного оборудования
11. 10 А — Щиток приборов, потолочный дисплей
12. 15 А — Освещение салона, фонари освещения подножек, подсветка
13. 15 А — Указатели правого поворота
14. 15 А — Указатели левого поворота
15. 15 А — Фонари заднего хода, стоп-сигналы, верхние фонари стоп-сигнала
16. 10 А — Фары ближнего света (правые)
17. 10 А — Фары ближнего света (левые)
18. 10 А — Подсветка клавиатуры, блокировка переключения передач, индикатор работы кнопки запуска, пассивная противоугонная система, включение модуля управления силовым агрегатом, подача питания для второго ряда
19. 20 А — Усилитель (Sony)
20. 20 А — Реле блокировки/ разблокировки — для автомобилей без ключей интеллектуального доступа
21. 10 А — Не используется (запасной)
22. 20 А — Реле звукового сигнала
23. 15 А — Модуль управления рулевым колесом, интеллектуальный доступ, переключатель фар
24. 15 А — Бортовая диагностика
25. 15 А — Механизм открывания задней поднимающейся двери
26. 5 A — Модуль глобальной системы определения местонахождения (GPS)
27. 20 А — Ключ интеллектуального доступа
28. 15 А — Выключатель зажигания (без системы интеллектуального доступа), иммобилайзер, кнопка запуска двигателя (при наличии системы интеллектуального доступа)
29. 20 А — Радио, информационный многофункциональный дисплей, электронная панель отделки, модуль SYNC
30. 15 А — Передние стояночные фонари, дополнительные стояночные фонари
31. 5 A- Не используется (запасной)
32. 15 А — Подсветка переключателя блокировки, прозрачный люк, стеклоподъемник (дверь водителя), компас/зеркало заднего вида с автоматическим затемнением
33. 10 А — Не используется (запасной)
34. 10 А — Система контроля пространства позади автомобиля, камера заднего вида, монитор «мертвых зон»
35. 5 A — Потолочный дисплей, коррекция наклона света фар
36. 10 А — Не используется (запасной)
37. 10 А — Система управления микроклиматом (двигатели 3.5L/3.7)
38. 10 А — Не используется (запасной)
39. 15 А — Фары дальнего света
40. 10 А — Задние стояночные фонари, фонари освещения номерного знака
41. 7,5 A — Датчик классификации сидящих в автомобиле, модуль управления удерживающей системой подушек и ремней
    безопасности
42. 5 A — Переключатель системы помощи при трогании на подъеме (двигатель 2.0L)
43. 10 А — Не используется (запасной)
44. 10 А — Не используется (запасной)
45. 5 A — Не используется (запасной)
46. 10 А — Система управления микроклиматом
47. 15 А — Зеркала с указателями поворота
48. 30 A — прерыватель цепи Окна с электроприводом стекол
49. Реле задержки выключения электропитания вспомогательного оборудования

Это полная информация по предохранителям и реле Ford Edge. Если у вас есть дополнения или вопросы по замене предохранителей, делитесь в комментариях ниже.
