Компактный кроссовер Ford EcoSport производится с 2003 года в двух поколениях. Первое поколение было доступно только на рынках Латинской Америки, в то время как второе поколение ориентировано на глобальный рынок и выпускалось в период с 2012 по 2021 год, включая модели 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов. За это время автомобиль прошел одно значимое обновление. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для Ford EcoSport второго поколения, предоставим схемы, фотографии блоков, а также особое внимание уделим предохранителю прикуривателя, чтобы помочь с диагностикой и заменой предохранителей Ford EcoSport.
Производство модели велось на заводах в России, Румынии, Китае, Индии и ряде других стран, из-за чего схемы предохранителей и реле могут варьироваться. Общее размещение блоков остается стандартным, но конфигурация и функции отдельных элементов схем отличаются. Если возникнут сложности с идентификацией, рекомендуется проконсультироваться у официального дилера Ford для точной диагностики предохранителей EcoSport.
Расположение блока предохранителей в салоне
Блок предохранителей салона размещен за бардачком. Для доступа к нему следуйте инструкции по замене предохранителей Ford EcoSport:
- Откройте бардачок и удалите все предметы из него
- Открутите четыре крепежных винта и снимите полку бардачка
- Отсоедините боковую панель обшивки
- Извлеките бардачок целиком

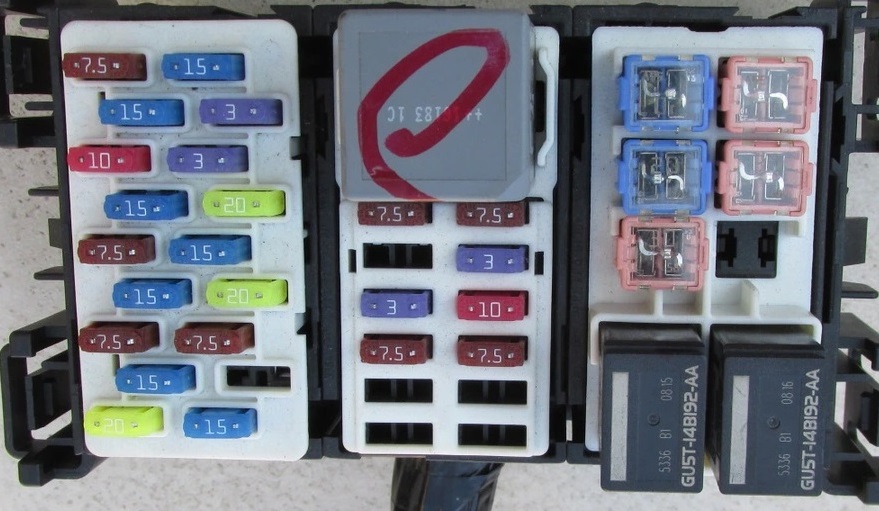

Фото — пример блока предохранителей в салоне Ford EcoSport

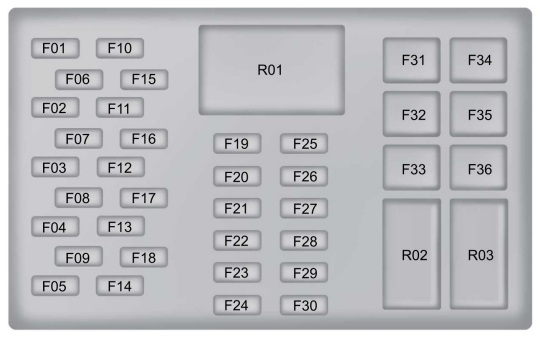

Схема блока предохранителей в салоне
Расшифровка предохранителей в салоне Ford EcoSport
| F1 | 7,5А Муфта компрессора системы кондиционирования. Модуль датчика дождя. Зеркало салона с автоматическим затемнением. |
| F2 | 10А Стоп-сигналы. |
| F3 | 7,5А Фонари заднего хода. |
| F4 | 7,5А Коррекция наклона света фар. |
| F5 | 20А Стеклоочиститель ветрового стекла. |
| F6 | 15А Стеклоочиститель заднего окна. |
| F7 | 15А Насос омывателя лобового стекла. Насос омывателя заднего окна |
| F8 | 15А Обогреваемое сиденье водителя. |
| F9 | 15А Обогреваемое сиденье пассажира. |
| F10 | 15А Замок (выключатель) зажигания Выключатель зажигания нажимной кнопкой. Реле вспомогательного оборудования бесключевого входа. |
| F11 | 3А Панель приборов |
| F12 | 15А Разъем передачи данных. |
| F13 | 7,5А Система управления микроклиматом — кондиционер с ручным управлением. Электронный автоматический климат-контроль. Датчики сигнализации. Приемник дистанционного бесключевого входа. Панель управления аудиоблоком. Сброс модуля интерфейса дисплея передних органов управления. |
| F14 | 15А Аудиосистема. Модуль SYNC. GPS. |
| F15 | 3А Зеркала с электроприводом складывания. Передние окна со стеклоподъемником стекла. |
| F16 | 20А Дистанционный бесключевой вход. |
| F17 | 20А Дистанционный бесключевой вход. |
| F18 | Не используется. |
| F19 | 7,5А Панель приборов |
| F20 | Не используется. |
| F21 | 3А Сигнализатор отключения подушки безопасности пассажира |
| F22 | 7,5А Обогреваемые наружные зеркала. |
| F23 | Не используется. |
| F24 | Не используется. |
| F25 | 7,5А Модуль управления системой кондиционирования. Электровентилятор обдува. Передние противотуманные фары. Подогреватель блока цилиндров. |
| F26 | 3А Модуль управления надувной подушки безопасности. |
| F27 | 10А Кнопка управления системой помощи при парковке. Блок управления системами кузова. Пассивная противоугонная система. Антиблокировочная система тормозов. Замок (выключатель) зажигания. Панель приборов. Электрический усилитель рулевого управления. Насос омывателя лобового стекла. Насос омывателя заднего окна |
| F28 | 7,5А Педаль акселератора. Топливный насос высокого давления. Модуль управления силовым агрегатом. Модуль управления коробкой передач. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | 20А Предохранитель прикуривателя Ford EcoSport. Передние дополнительные гнезда электропитания. |
| F32 | 20А Задние дополнительные гнезда электропитания. |
| F33 | Не используется. |
| F34 | 30А Передние окна со стеклоподьемником стекла. |
| F35 | 30А Задние окна с электроприводом стекла. |
| F36 | Не используется. |
Предохранитель прикуривателя в Ford EcoSport второго поколения — это F31 на 20А, отвечающий также за передние розетки.
Расшифровка реле в салоне
- R01 — Зажигание
- R02 — Выключатель зажигания нажимной кнопкой
- R03 — Вспомогательное оборудование системы бесключевого входа.
Блоки предохранителей и реле под капотом
Основной монтажный блок
Главный блок с предохранителями и реле в моторном отсеке расположен слева от горловины бачка для омывающей жидкости и защищен крышкой. Это ключевой элемент для диагностики электрики Ford EcoSport.

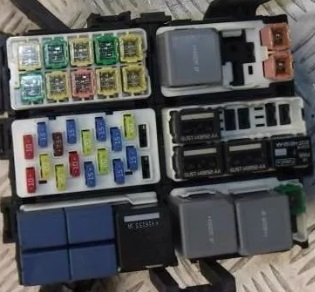

Фотография расположения

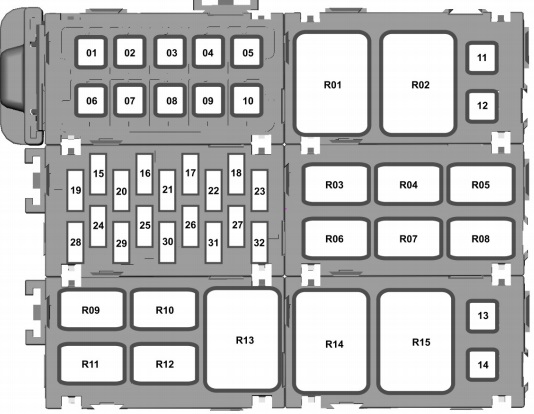

Схема блока под капотом
Назначение предохранителей в монтажном блоке
| 1 | 60A Блок предохранителей в моторном отсеке |
| 2 | 40A Антиблокировочная система тормозов |
| 3 | 60A Блок предохранителей в моторном отсеке. Модуль управления силовым агрегатом |
| 4 | 40A Электровентилятор обдува |
| 5 | 60A Блок предохранителей в салоне |
| 6 | 30A Система централизованного запирания. Противоугонная сигнализация |
| 7 | 60A Реле зажигания, Блок предохранителей в салоне |
| 8 | 30A Стартер |
| 9 | 60A Высокоскоростной вентилятор системы охлаждения, Блок предохранителей в моторном отсеке. |
| 10 | 30/40/60А Модуль управления коробкой передач. Свечи накаливания. Низкоскоростной вентилятор системы охлаждения — 1.0L EcoBoost. |
| 11 | 30А Обогреватель ветрового стекла (левая сторона) |
| 12 | 30А Обогреватель ветрового стекла (правая сторона) |
| 13 | 30А Низкоскоростной вентилятор системы охлаждения — 1.5L Duratec-16V Ti-VCT и 1.5L Duratorq- TDCi |
| 14 | 30А Модуль управления коробкой передач |
| 15 | 15А Система предотвращения разряда аккумуляторной батареи. Передние противотуманные фары Дальний свет. Освещение салона. Ближний свет, правая сторона. Сигнализатор отключения подушки безопасности пассажира |
| 16 | 15А Ближний свет, левая сторона. Габаритные огни. Задняя противотуманная фара. Световое оборудование дневного времени. |
| 17 | 15А Дальний свет |
| 18 | 20А Звуковой сигнал |
| 19 | 20А Электронный насос |
| 20 | 7,5А Модуль управления коробкой передач. Модуль управления силовым агрегатом |
| 21 | 20А Реле топливного насоса и топливных форсунок |
| 22 | 15А Передние противотуманные фары Дальний свет. Освещение салона. Указатели поворота |
| 23 | 10/15А Звуковой сигнал включения аварийного батарейного питания. Противоугонная сигнализация. Реле звукового сигнала |
| 24 | 20А Обогреваемое заднее стекло. Обогреваемые наружные зеркала |
| 25 | Реле системы кондиционирования. Реле системы кондиционирования — 1.0L EcoBoost. |
| 26 | 20а Антиблокировочная система тормозов с электронным контролем устойчивости |
| 27 | 15А Передние противотуманные фары |
| 28 | 10А Водяной насос |
| 29 | 15/20А Катушка зажигания |
| 30 | 15А Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Модуль управления силовым агрегатом. Продувочный клапан угольного фильтра системы контроля за парами топлива. |
| 31 | 15А Электромагнитный клапан холодного запуска. Подогреваемый кислородный датчик 20А Модуль управления силовым агрегатом — 1.5L Duratorq-TDCi. |
| 32 | Не используется. |
Обозначение реле в монтажном блоке
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Свечи накаливания |
| R3 | Передние противотуманные фары, Задняя противотуманная фара |
| R4 | Топливный насос — 1.5L Duratorq-TDCi |
| R5 | Фонари заднего хода |
| R6 | Дальний свет |
| R7 | Модуль управления системой кондиционирования |
| R8 | Звуковой сигнал |
| R9 | Низкоскоростной вентилятор системы охлаждения |
| R10 | Стартер |
| R11 | Топливный насос — 1.0L EcoBoost и 1.5L Duratec-16V Ti-VCT. Обогреватель дизельного топлива — 1.5L Duratorq-TDCi. |
| R12 | Электровентилятор обдува |
| R13 | Модуль управления силовым агрегатом |
| R14 | Подогреватель блока цилиндров |
| R15 | Подогреватель блока цилиндров |
Блок на аккумуляторной батарее
Этот блок установлен на положительной клемме АКБ и включает мощные плавкие вставки для защиты высокомощных цепей Ford EcoSport.
Пример расположения блока на АКБ

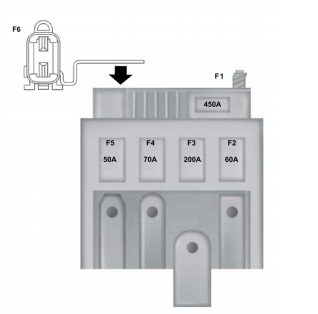

Схема блока на АКБ
Описание вставок на аккумуляторе
| F1 | 450А Стартер |
| F2 | 60А Электрический усилитель рулевого управления. |
| F3 | 200А Блок предохранителей в моторном отсеке. |
| F4 | 70А Подогреватель блока цилиндров. |
| F5 | 50А Подогреватель блока цилиндров. |
| F6 | 30А Система мониторинга аккумуляторной батареи. |
В отдельных комплектациях Ford EcoSport, на соединениях вентиляторов охлаждения, могут устанавливаться дополнительные термо-предохранители для защиты от перегрева.
Руководство по эксплуатации Ford EcoSport
Подробные сведения о ремонте, обслуживании и электрических системах Ford EcoSport второго поколения доступны в официальном руководстве: «скачать«.
Это все основные аспекты по предохранителям и реле. Если у вас есть дополнения или вопросы по замене предохранителей Ford EcoSport, делитесь в комментариях.
