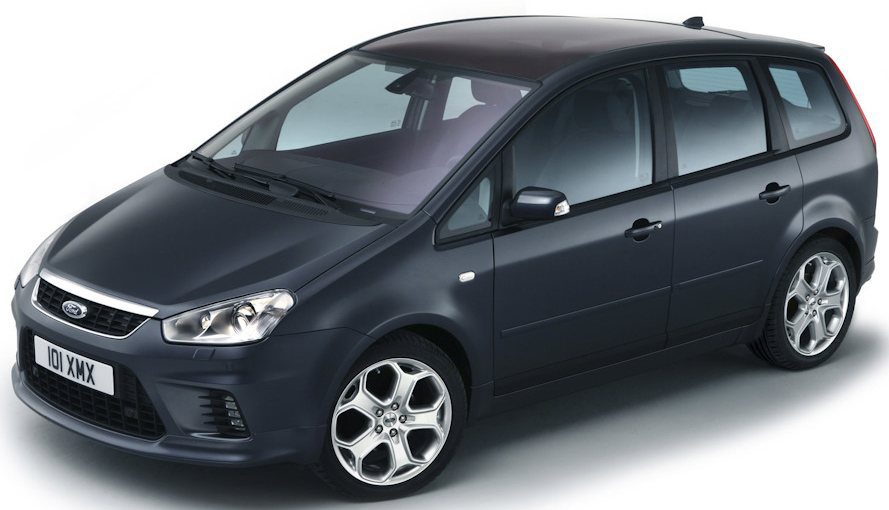

Компактный минивэн Ford C-Max, известный также как С-Max (не стоит путать с моделью S-Max), выпускается в двух поколениях с 2003 года. Первое поколение собиралось в 2004–2010 годах, в ходе которых модель претерпела рестайлинг. Второе поколение появилось на рынке в 2011 году и выпускается по сей день, включая годы 2012–2019 и позже. С 2018 года официальные поставки Ford C-Max в Россию приостановлены. В этой статье мы разберем расположение, схемы и назначение блоков предохранителей и реле Ford C-Max для первого и второго поколений, с иллюстрациями, фотографиями и акцентом на предохранитель прикуривателя, чтобы помочь владельцам в ремонте и диагностике.
Конфигурация блоков предохранителей Ford C-Max может варьироваться в зависимости от года выпуска и комплектации, а функции элементов на схемах могут отличаться из-за различий в электрооборудовании модели С-Max.
Блок предохранителей в моторном отсеке
Главный блок в подкапотном пространстве расположен слева от двигателя, под пластиковой крышкой для удобного доступа.
Вариант 1 (2003–2010 годы)

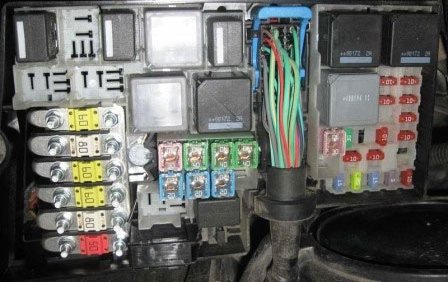

Пример фото блока

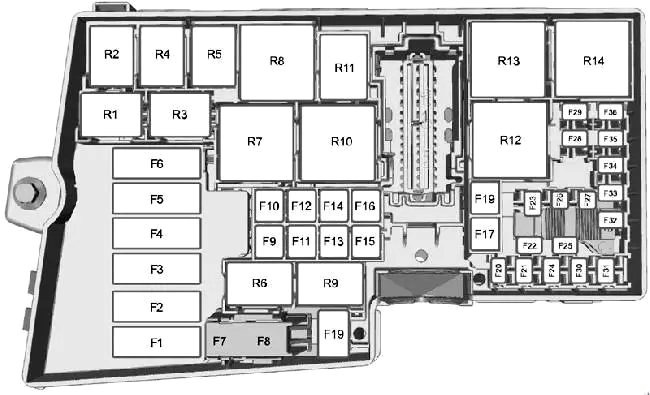

Схема блока предохранителей
Расшифровка предохранителей и реле
| 1 | 40/60А Вентилятор системы охлаждения |
| 2 | 80А Усилитель рулевого управления |
| 3 | 60А Блок предохранителей в салоне |
| 4 | 60А Блок предохранителей в салоне |
| 5 | 80А Вспомогательный отопитель |
| 6 | 60А Дизель: Свечи подогрева |
| 7 | 30А ABS, насос системы динамической стабилизации |
| 8 | 20А ABS, клапаны системы динамической стабилизации |
| 9 | 20А Блок управления двигателем |
| 10 | 30А Вентилятор системы климат-контроля |
| 11 | 20А Замок зажигания |
| 12 | 40А Реле зажигания 15l |
| 13 | 20А Стартер |
| 14 | 40А Обогрев лобового стекла, правая сторона |
| 15 | 30А Реле вентилятора системы охлаждения (Sigma — только варианты без A/C) |
| 16 | 40А Обогрев ветрового стекла, левая сторона |
| 17 | 30А Электронный парковочный тормоз |
| 18 | 30А Инвертор |
| 19 | 10А Модуль ABS |
| 20 | 15А Звуковой сигнал |
| 21 | 20А Дизель: Вспомогательный отопитель |
| 22 | 10А Модуль усилителя рулевого управления |
| 23 | 30А Омыватель фар |
| 24 | 15А Дизель: Вспомогательный отопитель |
| 25 | 10А Реле зажигания |
| 26 | 10/15А Блок управления автоматической коробкой передач |
| 27 | 10А Муфта компрессора кондиционера |
| 28 | 10А Дизель: Блок управления свечами накала |
| 29 | 10А Система раздельного климат-контроля |
| 30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| 31 | 10А Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10А 2004-2007: 16V+VCT: Вентиляция 2007-2010: Блок управления автоматической коробкой передач |
| 33 | 10А Бензин: Подогреваемые кислородные датчики Дизель: Перепускной клапан промежуточного охлаждения воздуха |
| 34 | 10А Бензин: Форсунки, катушки зажигания 2004-2007: Дизель: Топливный насос |
| 35 | 10А Блок управления двигателем, клапаны |
| 36 | 10А Блок управления двигателем |
| Реле Ford C-Max | |
| R1 | Блокировка стартера (автоматическая коробка передач) |
| R2 | Звуковой сигнал |
| R3 | Лампы заднего хода (автоматическая коробка передач) |
| R4 | Резерв |
| R5 | Дизель Предпусковой подогрев 16V+VCT: Вентиляция |
| R6 | Главное реле |
| R7 | Обогрев лобового стекла |
| R8 | Зажигание |
| R9 | Омыватель фар |
| R10 | Отопитель |
| R11 | Кондиционер |
| R12 | Вентилятор системы охлаждения (без кондиционера) |
| R13 | Стартер |
| R14 | Управление электропитанием вентилятор системы охлаждения |
Вариант 2 (2011–2017 годы)

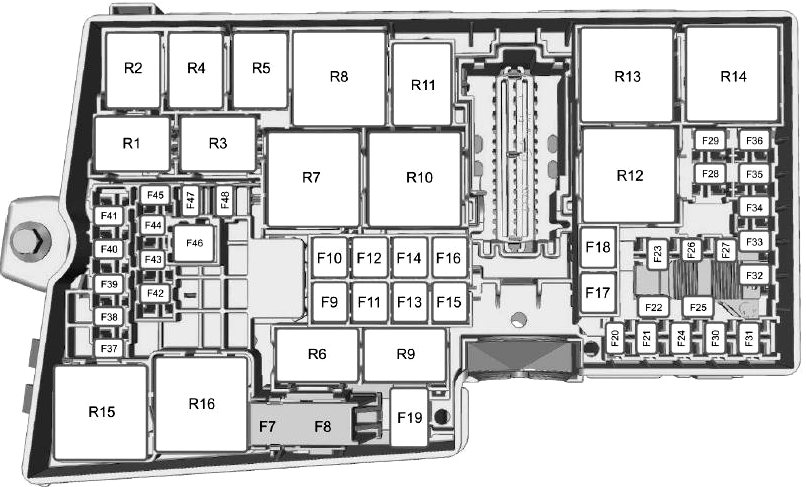

Схема предохранителей подкапотного блока Ford C-Max
Описание предохранителей
| F7 | 40A Насос АБС |
| F8 | 30A Клапан ABS |
| F9 | 20A Омыватели фар |
| F10 | 40A Вентилятор обогревателя |
| F11 | 30A Модуль качества напряжения, Система старт-стоп |
| F12 | 30A Реле системы управления двигателем |
| F13 | 30A Реле стартера |
| F14 | 40A Обогрев ветрового стекла, правая сторона |
| F15 | 25A Вентилятор промежуточного охладителя — 1.0L EcoBoost, Реле вентилятора системы охлаждения |
| F16 | 40A Обогрев ветрового стекла, левая сторона |
| F17 | 20A Отопитель, работающий за счет сгорания топлива |
| F18 | 20A Cтеклоочистители ветрового стекла |
| F19 | 5A Антиблокировочная система тормозов, модуль управления системой динамической стабилизации |
| F20 | 15A Звуковой сигнал |
| F21 | 5A Выключатель стоп-сигналов |
| F22 | 15A Система контроля аккумуляторной батареи |
| F23 | 5A Катушки реле, модуль управления выключателем освещения, Блок управления двигателем (15A), блок управления коробкой передач (15A), масляный насос коробки передач (15A) |
| F24 | 20A Задняя электрическая розетка |
| F25 | 10A Наружные зеркала заднего вида с электроприводом |
| F26 | 15A Блок управления силовым агрегатом |
| F27 | 15A Муфта компрессора системы кондиционирования |
| F28 | Резерв |
| F29 | 25А Обогреватель заднего стекла |
| F30 | 5А Блок управления силовым агрегатом |
| F31 | Резерв |
| F32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка), модуль вспомогательного водяного насоса — Двигатель 1.0L EcoBoost |
| F33 | 10А Катушки зажигания |
| F34 | 10А Форсунки |
| F35 | 5A Катушка реле промежуточного охладителя, 15A Подогрев топливного фильтра, 10A Датчик наличия воды в топливе (1.5L, 2.0L), блок управления двигателем, катушки зажигания |
| F36 | 10A Блок управления силовым агрегатом, 5A Активные жалюзи радиатора |
| F37 | Резерв |
| F38 | 15А Модуль управления силовым агрегатом, модуль управления коробкой передач |
| F39 | 5А Модуль управления фарами |
| F40 | 5А Электроусилитель рулевого управления |
| F41 | 20А Блок кузовной электроники |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Регулятор наклона световых фар |
| F44 | 5А Адаптивный круиз-контроль |
| F45 | 10А Обогрев форсунок омывателя |
| F46 | 25А Электропривод стеклоподъемников (передние окна), Вентилятор системы охлаждения |
| F47 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива |
Расшифровка реле в подкапотном блоке
| R1 | Вентилятор промежуточного охладителя |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива, Гибридная установка |
| R4 | Стеклоочиститель |
| R5 | Омыватель фар |
| R6 | Стеклоочиститель (высокая/ низкая скорость) |
| R7 | Обогрев лобового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Резерв |
| R10 | Вентилятор системы охлаждения |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Отопитель |
| R14 | Блок управления двигателем |
| R15 | Стартер |
| R16 | Зажигание |
Блок главных предохранителей Ford C-Max
Этот блок размещен рядом с основным подкапотным и включает высокомощные плавкие вставки для защиты ключевых цепей.
- (80A) Блок управления усилителем рулевого управления
- (150A) Стартер
- (100A)
- (50A) Многофункциональный блок управления
- (80A) Дополнительный отопитель
- (70A) Блок предохранителей/реле в багажном отделении
- (60A)
- (50A) Блок управления электродвигателем вентилятора системы охлаждения
- (50A) Многофункциональный блок управления
- (60A) Блок управления свечами накаливания
Блок предохранителей в пассажирском отсеке

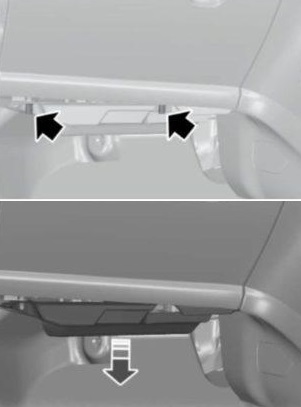

Расположен под бардачком справа, за защитной панелью, фиксируется на двух креплениях для надежности.
Вариант 1 (2004–2007 годы)

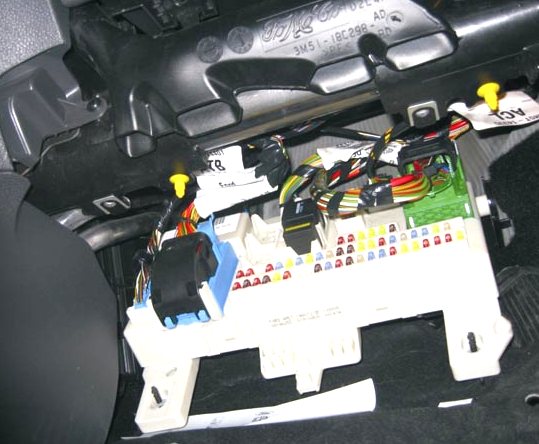

Фото салонного блока предохранителей

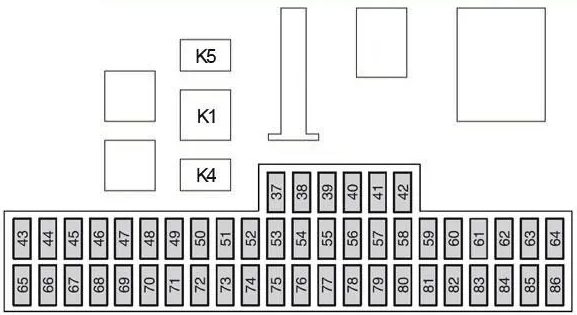

Схема салонного блока

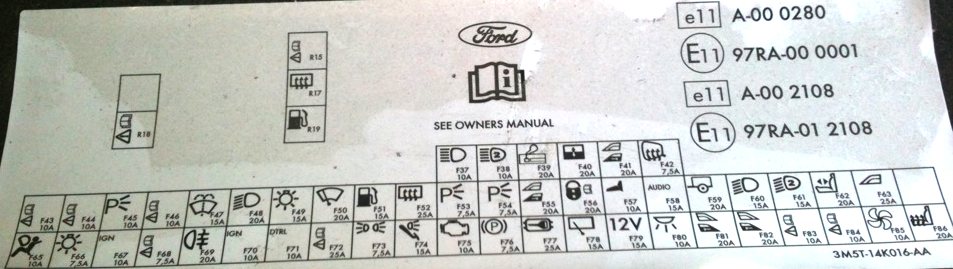

Таблица обозначений
Описание функций предохранителей
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний свет правой фары |
| 39 | 20А Прикуриватель, задняя розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Насос омывателя, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель освещения |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, модуль ксенона |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | Противотуманный свет |
| 70 | 10А Электронные модули (питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электрическая педаль газа |
| 76 | 7,5А Электрический стояночный тормоз |
| 77 | 25А Реле центрального замка |
| 78 | 15А Стеклоочиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, разъем прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле в салонном блоке | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
Предохранитель прикуривателя в этом варианте — номер 39 на 20А.

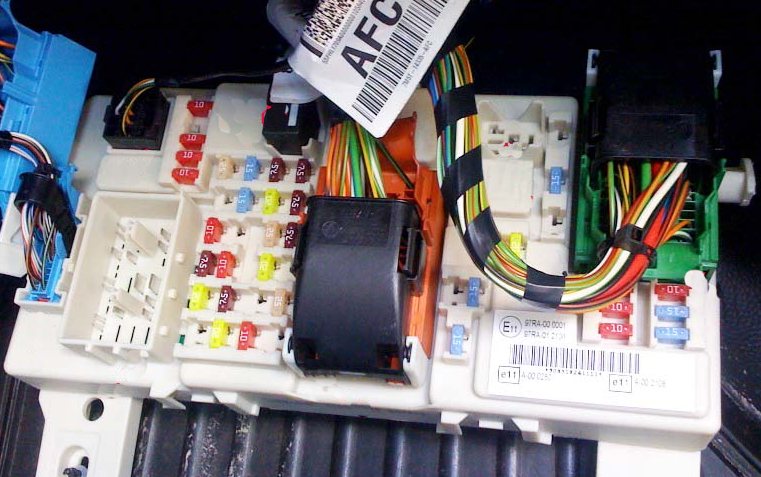

Вариант 2 (2007–2010 годы)

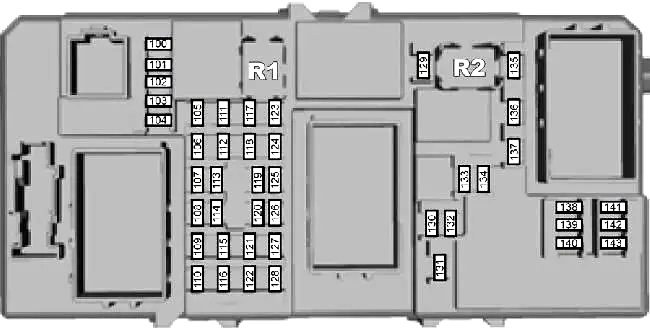

Схема блока
Обозначения предохранителей
| 100 | 10A Электронные модули (питание от замка зажигания) |
| 101 | 20A Люк, сиденье водителя с электроприводом |
| 102 | 10A Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10A Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10A Освещение салона, система экономии электроэнергии |
| 105 | 25A Обогреватель заднего стекла |
| 106 | 20A Система бесключевого доступа |
| 107 | 10A Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем (OBD II) |
| 108 | 7.5A Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20A Прикуриватель, задняя розетка |
| 110 | 10A Дневные ходовые огни |
| 111 | 15A Бензин: Топливный насос |
| 112 | 15A Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10A Дневные ходовые огни (габаритный свет) |
| 114 | 10A Комбинация приборов, иммобилайзер |
| 115 | 7.5A Питание органов управления внешним освещением от генератора |
| 116 | 20A Противотуманный свет |
| 117 | 7.5A Освещение номерного знака |
| 118 | 20A Модуль электрооборудования левой задней двери |
| 119 | 15A Розетка в багажном отделении |
| 119 | 25A Розетка в багажном отделении (при наличии модуля прицепа) |
| 120 | 20A Модуль электрооборудования правой задней двери |
| 121 | 20A Подогрев передних сидений |
| 122 | 10A Подушки безопасности |
| 123 | 7.5A Обогрев зеркал |
| 124 | 7.5A Габаритный свет с левой стороны |
| 125 | 7.5A Габаритный свет с правой стороны |
| 126 | 20A Система управления без ключа |
| 127 | 25A Стеклоподъемники |
| 128 | Не используется |
| 129 | 20A Стеклоочиститель |
| 130 | Не используется |
| 131 | 15A Задний стеклоочиститель |
| 132 | 15A Лампы стоп-сигнала |
| 133 | 25A Реле центрального замка, модуль электрооборудования двери переднего пассажира |
| 134 | 20A Центральный замок, модуль электрооборудования двери водителя |
| 135 | 20A Дневные ходовые огни |
| 136 | 15A Насос омывателя, обогрев жиклеров стеклоомывателя |
| 137 | 10A Динамик включения аварийного батарейного питания |
| 138 | 10A Блок управления двигателя, блок управления коробкой передач, электрическая педаль газа |
| 139 | 10A Дальний свет правой фары |
| 140 | 10A Дальний свет левой фары |
| 141 | 10A Лампы заднего хода, зеркала с электроприводом |
| 142 | 15A Ближний свет правой фары |
| 143 | 15A Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Не используется |
Предохранитель прикуривателя — номер 109 на 20А.

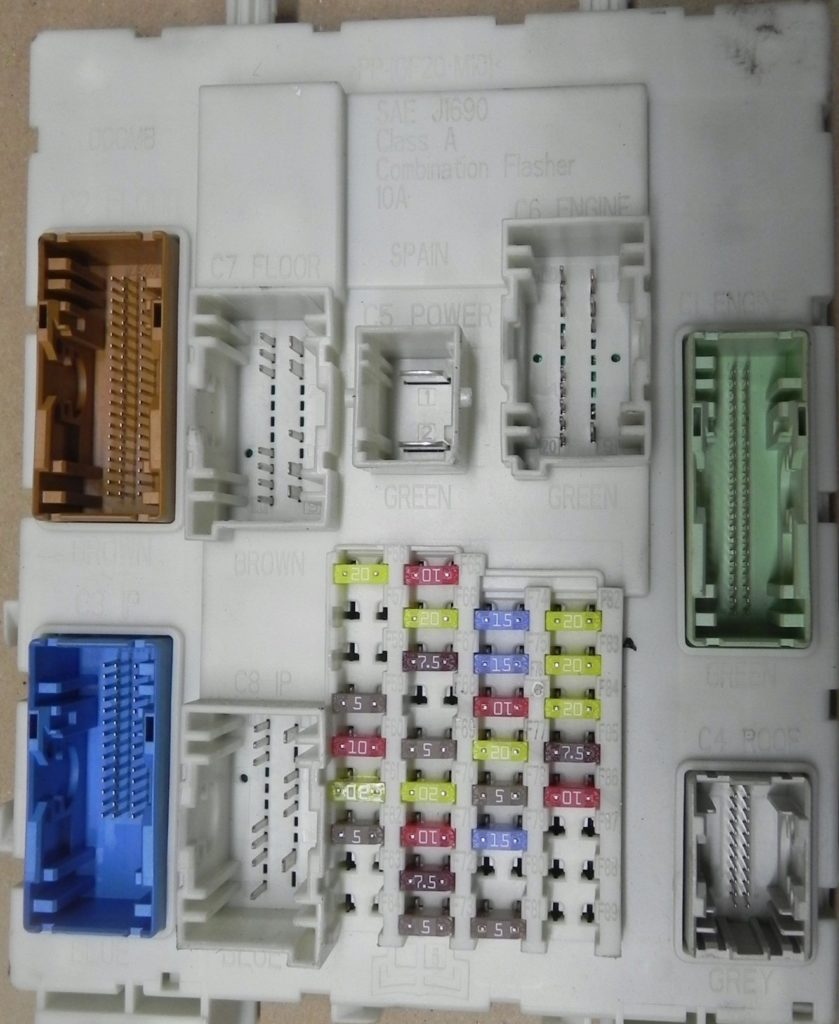

Вариант 3 (2011–2017 годы)

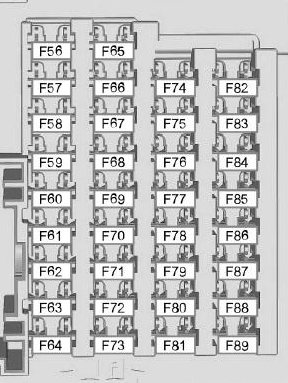

Схема
Функции предохранителей
| 56 | 20A Топливный насос |
| 57 | Не используется |
| 58 | Не используется |
| 59 | 5A Приемопередатчик пассивной противоугонной системы |
| 60 | 10A Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления |
| 61 | 20A Прикуриватель, задняя розетка |
| 62 | 5A Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10A Система адаптивного круиз-контроля |
| 64 | Не используется |
| 65 | 10A Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20A Блокировка двери водителя, двойная блокировка, блокировка замка лючка бензобака (2015-2018) |
| 67 | 7.5A Информационно-развлекательный дисплей, модуль SYNC module, модуль GPS, телефон (Energi) |
| 68 | 15A Электрический блокиратор рулевой колонки |
| 69 | 5A Комбинация приборов |
| 70 | 20A Центральный замок |
| 71 | 7.5/10A Система кондиционирования воздуха, блок управления отопителем (механический кондиционер (Hybrid, Energi)) |
| 72 | 7.5A Модуль рулевого колеса |
| 73 | 5A Противоугонная система, диагностический разъем, батарея автономного звукового устройства |
| 74 | 15A Дальний свет |
| 75 | 15A Передний противотуманный свет |
| 76 | 10A Лампы заднего хода |
| 77 | 20A Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5A Замок зажигания, кнопка запуска, система доступа без ключа |
| 79 | 15A Выключатель аварийной сигнализации, радио, навигация, модуль голосового управления, DVD плеер, CD чейнджер, переключатель блокировки замков двери |
| 80 | 20A Люк |
| 81 | 5A Датчик контроля салона, радиочастотный радиоприемник, солнцезащитные шторки |
| 82 | 20A Насос омывателя стекла |
| 83 | 20A Центральный замок |
| 84 | 20A Разблокировка двери водителя, двойная блокировка, отпирание замка лючка бензобака (2015-2018) |
| 85 | 7.5A Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), реле заднего стеклоочистителя, вспомогательный отопитель, адаптивный круиз-контроль |
| 86 | 10A Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира |
| 87 | 15A Подогрев рулевого колеса |
| 88 | 20A Модуль качества напряжения |
| 89 | Не используется |
Предохранитель прикуривателя — номер 61 на 20А.
Блок в багажнике Ford C-Max

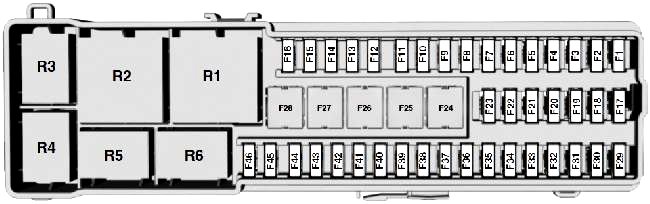

Схема блока предохранителей
Расшифровка предохранителей
| 1 | 5A Открытие двери багажника без рук |
| 2 | 10A Система бесключевого доступа |
| 3 | 5A Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25A Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25A Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25A Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25A Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10A Противоугонная система 25A Сиденье пассажира с электроприводом |
| 9 | 25A Сиденье водителя с электроприводом |
| 10 | 25A Стеклоподъемники, Обогрев заднего стекла |
| 11 | 5A Реле зажигания |
| 12 | 10A Кондиционе, 15A Блок управления батареей |
| 13 | 5A Комбинация приборов |
| 14 | 7.5/10A Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки), Система зарядки |
| 15 | 15A Аудиосистема |
| 16 | Не используется |
| 17 | 10A Блок управления батареей |
| 18 | 15A Блок управления батареей — вентилятор |
| 19 | 15A Energi: Вентилятор зарядки |
| 20 | Не используется |
| 21 | 10/15A Smart разъем |
| 22 | 10A Активное подавление шума |
| 23 | Не используется |
| 24 | 30A DC/AC конвертер |
| 25 | 25A Дверь багажного отсека с электроприводом |
| 26 | 40A Модуль прицепа, AC/DC зарядка |
| 27 | 20/30A Обогрев заднего стекла, Розетка в багажном отсеке |
| 28 | Не используется |
| 29 | 5A Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя), зажигание (с системой запуска/остановки двигателя) |
| 30 | 5A Модуль помощи при парковке |
| 31 | 5A Камера заднего вида |
| 32 | 5A DC/AC конвертер |
| 33 | 15A Реле заднего стеклоочистителя |
| 34 | 15A Подогрев водительского сиденья |
| 35 | 15A Подогрев пассажирского сиденья |
| 36 | Не используется |
| 37 | 20A Солнцезащитная панель люка крыши |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | 10A Зеркала с электроприводом |
| 45 | 7.5A Обогрев зеркал 5A Датчик влажности |
| 46 | 5A Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) 10A Топливная система |
| Реле | |
| R1 | Замок зажигания, Клемма 15 |
| R2 | Обогрев заднего стекла |
| R3 | Задний стеклоочиститель, Топливный лючок |
| R4 | — |
| R5 | Сирена противоугонной системы |
| R6 | Вспомогательное реле, Задний стеклоочиститель |
Это полный обзор блоков предохранителей и реле для Ford C-Max. Если у вас есть дополнения или вопросы по схемам, делитесь в комментариях.
