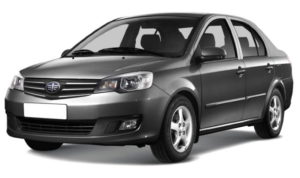

FAW Vita V5 в кузовах седан и хэтчбек производился в период с 2006 по 2016 год, охватывая модели 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. За эти годы автомобиль прошел несколько обновлений и рестайлингов. В этой статье представлено подробное руководство по предохранителям и реле FAW Vita V5: схемы расположения блоков, их места установки, фотографии блоков предохранителей и реле, а также инструкции по замене. Особо отметим предохранитель прикуривателя FAW Vita V5, который часто интересует владельцев.
Назначение и расположение предохранителей с реле в FAW Vita V5 может варьироваться в зависимости от года выпуска, комплектации автомобиля и региона поставки. Рекомендуем проверять данные по схемам на крышке вашего блока предохранителей и реле.
Блок предохранителей в салоне
Основной блок предохранителей и реле в интерьере автомобиля расположен под торпедо, на стороне водителя, удобен для доступа при диагностике и замене.

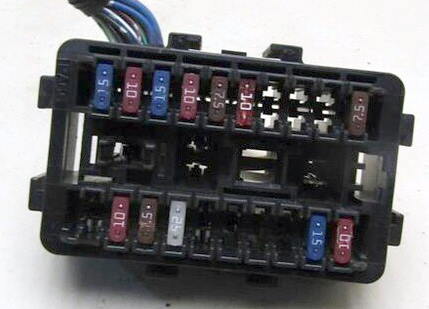

Пример расположения на фото

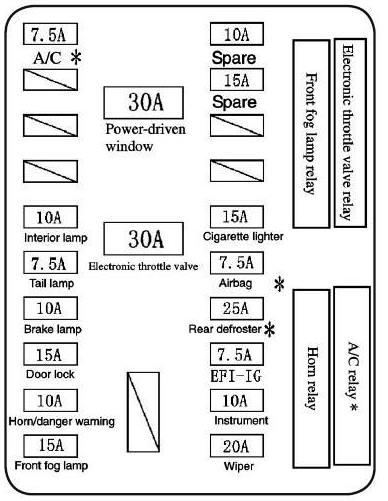

Схема блока предохранителей в салоне FAW Vita V5
Расшифровка схемы предохранителей и реле
- Main Relay — главное реле
- Fan Relay — реле вентилятора
- Fuel Pump Delay — задержка топливного насоса
- Front Left Headlamp — передняя левая фара
- Front Right Headlamp — передняя правая фара
- Power-Driven Window — стеклоподъемник
- Interior Lamp — лампа внутреннего освещения
- Hydraulic Fuel Pump — гидравлический топливный насос
- Starter — стартер
- Starter Relay— реле стартера
- Heater — отопитель
- Heater Relay — реле отопителя
- Condenser Fan — вентилятор конденсатора
- Radiator Fan — вентилятор радиатора
- Tail Lamp — габаритный задний фонарь
- Door Lock — дверной замок
- Horn/ Danger Warning — звуковое предупреждение об опасности
- Electronic Throttle Valve — дроссельная заслонка с электроприводом
- Electronic Throttle Valve Relay — реле дроссельной заслонки с электроприводом
- А/С Relay — реле кондиционера
- Horn Relay — реле включения звукового сигнала
- Cigarette Lighter — прикуриватель
- Brake Lamp — стоп-сигнал
- Spare — пустое пространство
- Front Fog Lamp — передняя противотуманная фара
- Front Fog Lamp Realy— реле передней противотуманной фары
- Rear defrost — обогреватель заднего стекла
- Wiper — дворники
- Instrument — приборы
- ATL — генератор
Блок предохранителей под капотом

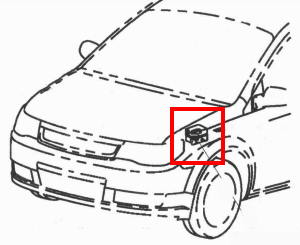

В моторном отсеке главный блок предохранителей и реле FAW Vita V5 установлен вблизи аккумуляторной батареи, что облегчает доступ для ремонта и обслуживания электрики автомобиля.

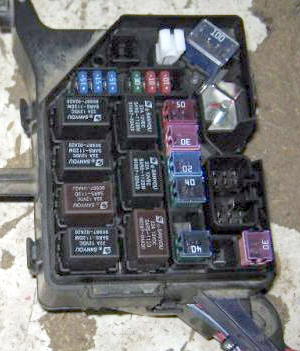

Внешний вид блока под капотом выглядит примерно так, как показано ниже.

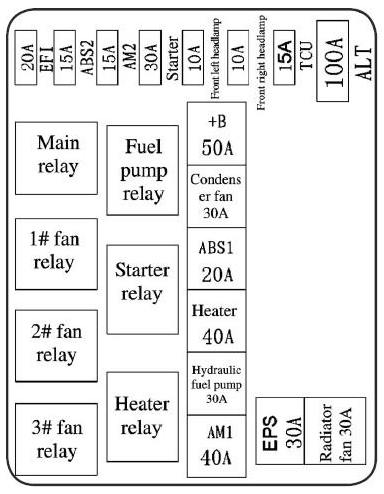

Схема блока предохранителей под капотом FAW Vita V5
Расшифровка обозначений на русском языке приведена выше в описании салонного блока.
Если у вас есть полезные дополнения по предохранителям и реле FAW Vita V5, делитесь ими в комментариях.
