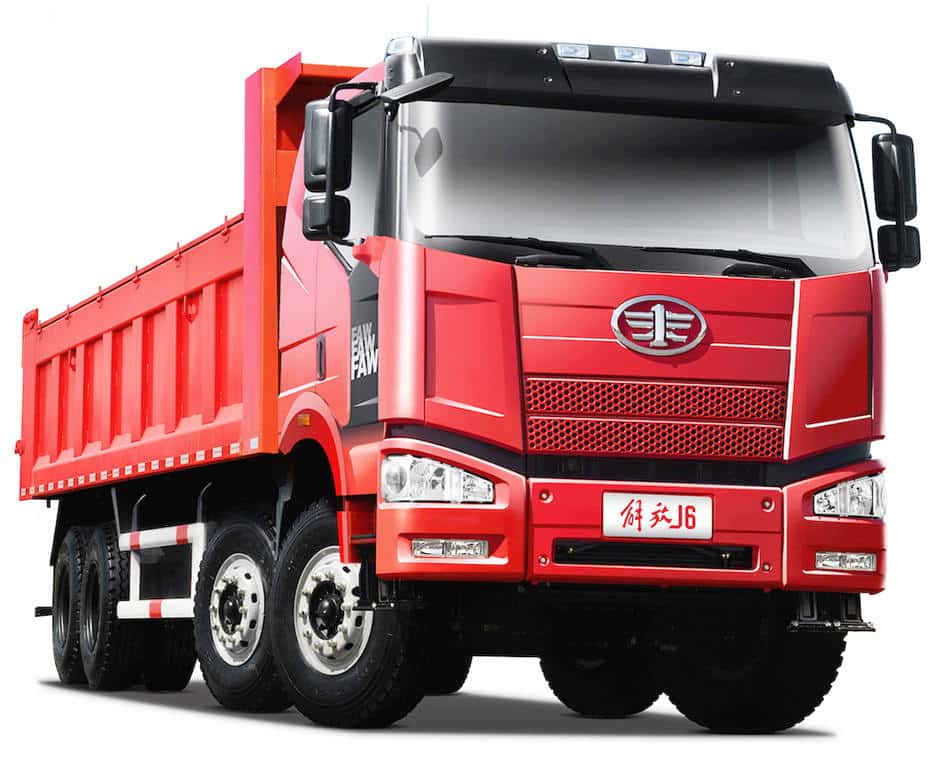

FAW J6 (самосвал) — это линейка тяжелых грузовиков от производителя FAW Jiefang (ФАВ Цзефан), выпускаемых в разнообразных версиях с модификациями и моторами, соответствующими нормам Евро-4 и Евро-5. В этой статье мы разберем расположение блоков предохранителей и реле в FAW J6, включая схемы, фото и детальные характеристики. Особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрической системы грузовика FAW J6.
Функции предохранителей и реле в FAW J6 могут варьироваться в зависимости от комплектации. Всегда проверяйте данные в официальной инструкции на крышке блока для точности.
Расположение основного блока предохранителей и реле в FAW J6
Главный блок предохранителей и реле FAW J6 установлен справа от панели приборов, под защитной панелью, в зоне пассажирского сиденья в кабине грузовика.

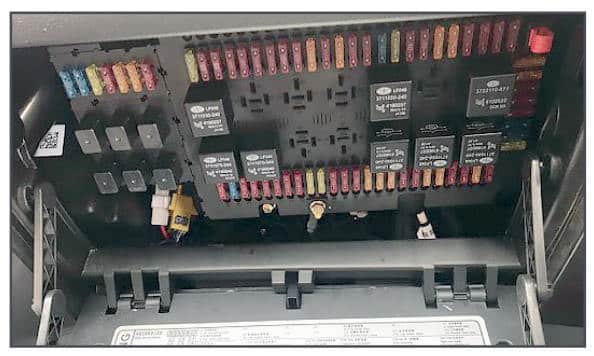

Фотография блока предохранителей FAW J6

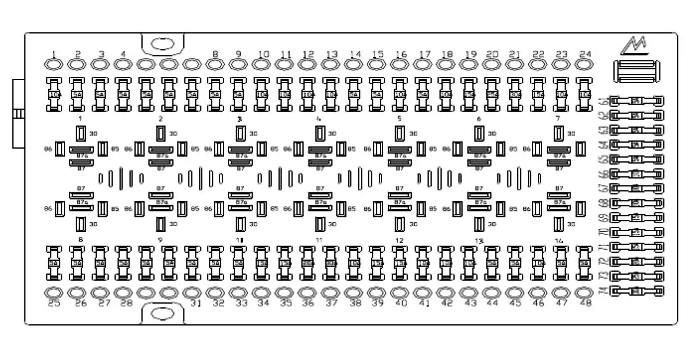

Схема блока предохранителей и реле FAW J6
Характеристики предохранителей в основном блоке FAW J6
| 1 | 20A Блок управления кондиционером, отеплителем |
| 2 | 10A Спидометр |
| 3 | 10A отсутствует |
| 4 | 10A Освещение кабины, пневматический сигнал, датчик нейтральной передачи |
| 5 | 10A отсутствует |
| 6 | 10A отсутствует |
| 7 | 10A Мотор подъема кабины |
| 8 | 10A Прикуриватель, радио |
| 9 | 10A Мотор отеплителя |
| 10 | 5A Индикатив дальнего света |
| 11 | 10A отсутствует |
| 12 | 5A Питание приборной панели |
| 13 | 10A Противотуманные фары передние |
| 14 | 10A Радио, ГЛОНАС |
| 15 | 15A Указатель сигнала поворотов, указатель аварийной сигнализации |
| 16 | 20A Замок |
| 17 | 10A Контроллер правой двери |
| 18 | 10A Тахограф, подсветка подножек, сигнализация открытия дверей |
| 19 | 5A Клима замка зажигания №15 |
| 20 | 5A Управление подогревом фильтра осушителя |
| 21 | 10A Задние фонари (для тягача) |
| 22 | 10A отсутствует |
| 23 | 10A Левый дальний свет |
| 24 | 10A Правый дальний свет |
| 25 | 10A Розетка 24В |
| 26 | 15A ABS |
| 27 | 10A отсутствует |
| 28 | 10A Питание диагностического разъема |
| 29 | 10A отсутствует |
| 30 | 10A Мотор стеклоочистителя, насос стеклоомывателя |
| 31 | 10A отсутствует |
| 32 | 10A Блокировка межосевого дифференциала |
| 33 | 10A Модуль подачи мочевины |
| 34 | 20A Вебасто |
| 35 | 20A Меж колёсный дифференциал |
| 36 | 10A отсутствует |
| 37 | 10A Электрический сигнал |
| 38 | 5A Дверной контроллер |
| 39 | 5A Указатель сигнала поворота |
| 40 | 5A ГЛОНАС SOS |
| 41 | 10A ABS тягача |
| 42 | 10A ABS прицепа |
| 43 | 5A Блок ЭСУД |
| 44 | 5A Тахограф |
| 45 | 10A Левый ближний свет |
| 46 | 10A Правый ближний свет |
| 47 | 5A Освещение кабины |
| 48 | 10A Габаритные огни нижние |
| 49 | 10A Подогрев трубки высокого давления мочевины «насос-форсунка» |
| 50 | 5A Подогрев возвратной трубки мочевины «насос-бак» |
| 51 | 5A Подогрев подающей трубки мочевины «бак-насос» |
| 52 | 10A Подогрев насоса мочевины |
| 53 | 20A Масса |
| 54 | 15A Центральное освещение |
| 55 | 15A Центральное освещение |
Функции реле в основном блоке FAW J6
| R1 | Кондиционер |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Противотуманные фары передние |
| R6 | Задние фонари |
| R7 | Дальний свет |
| R8 | Светлоочистители высокая скорость |
| R9 | Светлоочистители низкая скорость |
| R10 | Резерв |
| R11 | Резерв |
| R12 | Сигнал электрический |
| R13 | Ближний свет |
| R14 | Габаритные огни |
| R15 | Подогрев трубки высокого давления мочевины «насос-форсунка» |
| R16 | Подогрев возвратной трубки мочевины «насос-бак» |
| R17 | Подогрев подающей трубки мочевины«бак-насос» |
| R18 | Подогрев насоса мочевины |
| R19 | Подогрев насоса мочевины |
| R20 | Резерв |
Дополнительный блок предохранителей и реле FAW J6

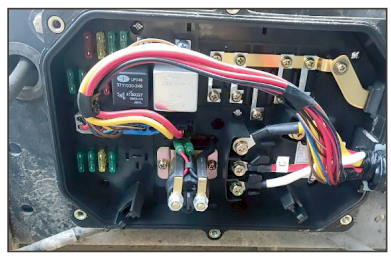

Второй блок предохранителей и реле в грузовике FAW J6 расположен в моторном отсеке, поблизости от аккумуляторной батареи.

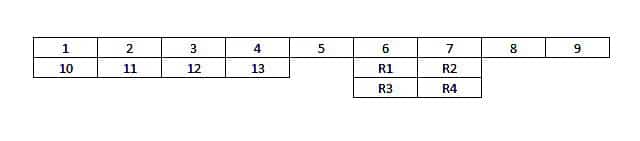

Схема дополнительного блока
Расшифровка предохранителей и реле дополнительного блока FAW J6
- 1 — 30А Гидравлический электродвигатель (опционная установка подъемника электродвигателя)
- 2 — 30A Подача элекnроэнергии в замок зажигания
- 3 — 10A Фары заднего хода, зуммер заднего хода
- 4 — 10A Электромагнитный переключатель стартера
- 5 — 70A Электроснабжение предохранительной коробки в кабине водителя (в положении ON)
- 6 — 175A Подогреватель
- 7 — 60A Электроснабжение предохранительной коробки в кабине водителя (постоянный ток)
- 8 — 80A Электроснабжение предохранительной коробки в кабине водителя (позади главного механического выключателя)
- 9 — 110A Генератор В+
- 10 — 30A Гидравлический электродвигатель (опционная установка подъемника электродвигателя)
- 11 — 30A Подача электроэнергии в замок зажигания
- 12 — 20A Фары заднего хода, зуммер заднего хода
- 13 — 30A Электромагнитный переключатель стартера
- R1 — Реле стартера
- R2 — Реле мощности передачи ON
- R3 — Главное Реле двигателя (опционная установка двигателя одинарного насоса)
- R4 — Реле подогревателя
Если у вас есть идеи по улучшению статьи о предохранителях FAW J6, делитесь в комментариях.
