Предохранители и реле FAW Besturn X80

FAW Besturn X80 — популярный компактный кроссовер, выпускавшийся в период с 2014 по 2023 год, включая все ключевые обновления модели за это время. Здесь вы получите полное руководство по предохранителям и реле FAW Besturn X80: схемы монтажных блоков, точные места установки, фото примеры и советы по замене для владельцев.

Монтажный блок в салоне

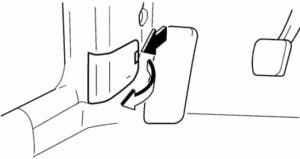

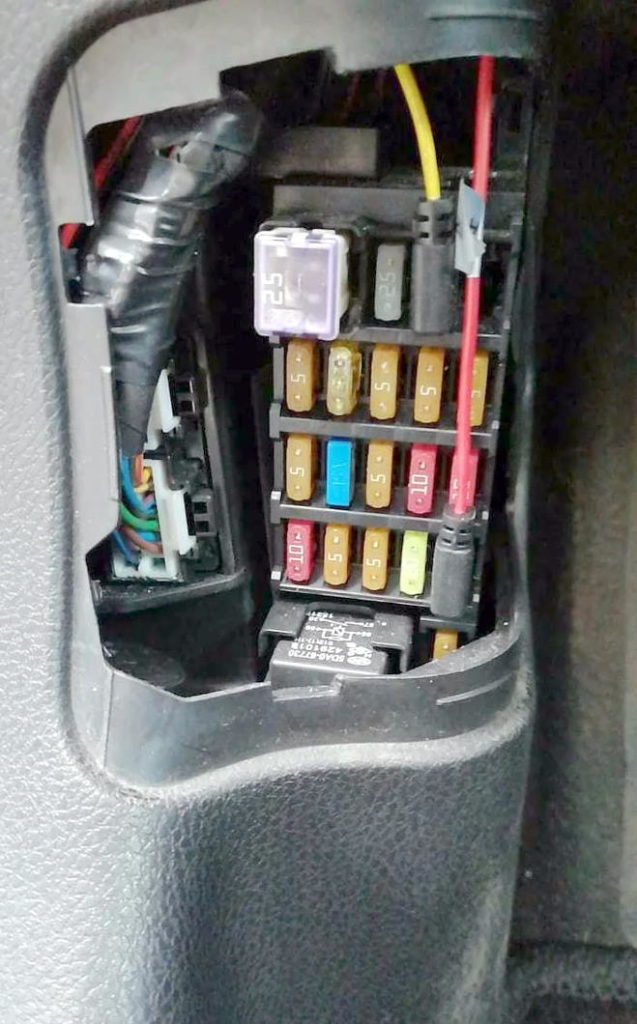

В интерьере FAW Besturn X80 главный блок предохранителей и реле установлен под приборной панелью, со стороны водителя, в нижней зоне стойки двери — удобное расположение для быстрого доступа.

Чтобы добраться до блока, просто снимите защитный пластиковый колпак.

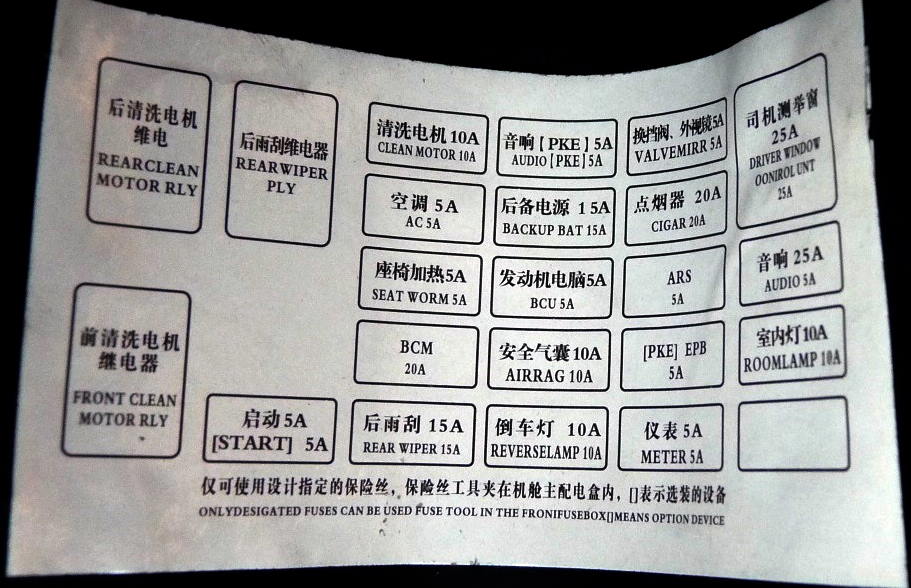

Схема блока предохранителей в салоне FAW Besturn X80

Расшифровка предохранителей и реле в салоне

• Rear clean motor relay — реле мотора заднего стеклоочистителя
• Front clean motor relay — реле мотора переднего стеклоочистителя
• Rear wiper relay — реле заднего стеклоочистителя
• Start — 5A Запуск (зажигание)
• Clean Motor — 5A Мотор стеклоочистителя
• AC — 5A Кондиционер
• Seat Worm — 5A Обогрев сидений
• BCM — 20A Блок управления электрооборудованием кузова
• Rear wiper — 15А Задний стеклоочиститель
• AUDIO — 5A Аудио система
• BACKUP BAT — 15A Питание розетки
• BCU — 5A Электронный блок управления
• AIRBAG — 10A Подушки безопасности
• REVERSE LAMP — 10А Лампа заднего хода
• VALVE MIRR — 5A Зеркала
• CIGAR — 20A Прикуриватель
• ARS — 5A Система АРС (АБС / ЕСП)
• EPB — 5A Бесключевой доступ / Электроручник
• METER -5A Панель приборов
• DRIVER WINDOWS — 25A Электростеклоподъёмники
• AUDIO — 25A Аудиосистема
• ROOM LAMP — 10A Освещение салона.

Монтажный блок в моторном отсеке

Блок предохранителей и реле под капотом FAW Besturn X80 размещен в непосредственной близости от аккумулятора, что упрощает обслуживание.

Всегда проверяйте маркировку на крышке блока, чтобы соответствовать вашей схеме предохранителей FAW Besturn X80.

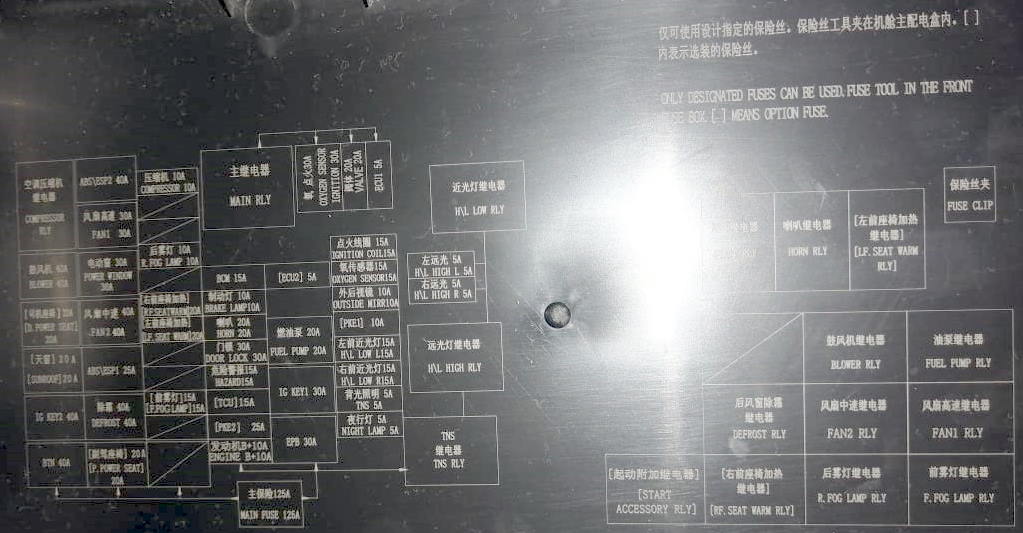

Схема блока в подкапотном пространстве

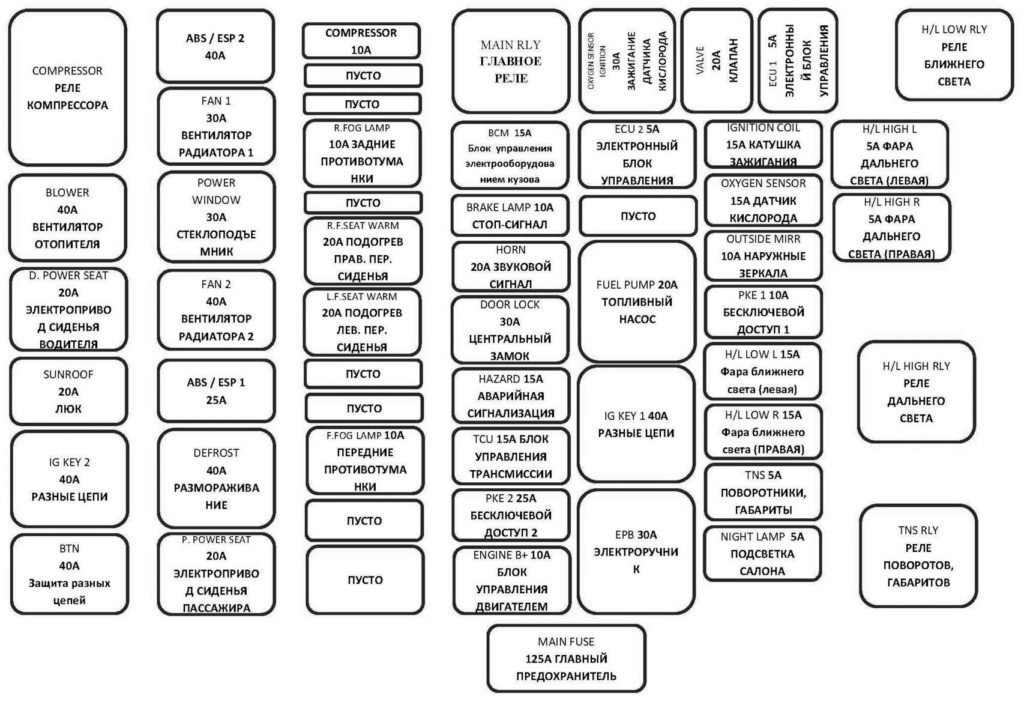

Расшифровка предохранителей под капотом

Функции реле в моторном отсеке

Это полное описание предохранителей и реле FAW Besturn X80. Если у вас есть дополнения или вопросы по замене, оставляйте отзывы в комментариях.
