FAW Besturn B50 производился в период с 2008 по 2016 годы и выпускается до сих пор. В этой статье подробно рассмотрены предохранители и реле для FAW Besturn B50, включая электрические схемы блоков, фото-иллюстрации их конструкции и точные места установки. Особо выделим предохранитель, отвечающий за работу прикуривателя в автомобиле FAW Besturn B50.
Функции предохранителей и реле в FAW Besturn B50 могут варьироваться в зависимости от года выпуска, уровня комплектации и электрического оборудования автомобиля.
Блок предохранителей в салоне
Основной блок с предохранителями в интерьере автомобиля FAW Besturn B50 размещен под торпедо, на водительской стороне, у стойки.
Чтобы получить доступ к блоку предохранителей в салоне FAW Besturn B50, снимите защитную панель.

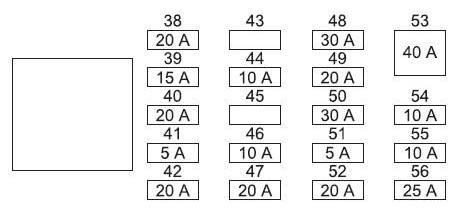

Электрическая схема блока в салоне FAW Besturn B50
Расшифровка предохранителей в салонном блоке FAW Besturn B50
| 38 | 20A Катушка зажигания |
| 39 | 15A Переменный впускной электромагнитный клапан, углеродный электромагнитный клапан |
| 40 | 20A Передний кислородный датчик, задний кислородный датчик |
| 41 | 5A Резерв |
| 42 | 20A Основание ЕС1127 |
| 44 | 10A Ручной регулятор кондиционера, автоматический регулятор кондиционера |
| 45 | — |
| 46 | 10A Лампа заднего хода |
| 47 | 20A Реле прерывателя стеклоочистителя, электропривод стеклоочистителя, электропривод насоса стеклоомывателя |
| 48 | 30A Центральное управление/ дистанционное управление противоугонным устройством |
| 49 | 20A Электрический стеклоподъемник водительской двери |
| 50 | 30A Зуммер приборной панели (включается при отсутствии ключа), подсвета замка зажигания, автоматический регулятор кондиционера, диагностика источника питания, магнитола, пампы освещения передней части салона, лампа освещения багажника, комбинированная приборная панель |
| 51 | 5A Источник питания ЛСС магнитолы, выключатель электропривода зеркала заднего вида |
| 52 | 20A Прикуриватель |
| 53 | 40A Электрические стеклоподъемники передней правой, задней правой и задней левой дверей |
| 54 | 10A Элементы управления подушек безопасности |
| 55 | 10A Выключатель зажигания 1С1 |
| 56 | 25A Вентиляционный клапан картера, указатель поворота (мигающая подсветка/ приборная панель), насос гидроусилителя тормоза |
Предохранитель номер 52 на 20А отвечает за прикуриватель в FAW Besturn B50.
Блок предохранителей под капотом
Рядом с аккумуляторной батареей в моторном отсеке автомобиля FAW Besturn B50 установлен главный блок предохранителей и реле.

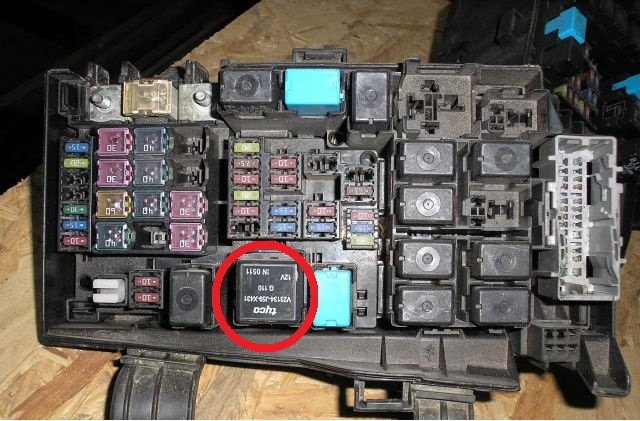

Фото блока под капотом FAW Besturn B50

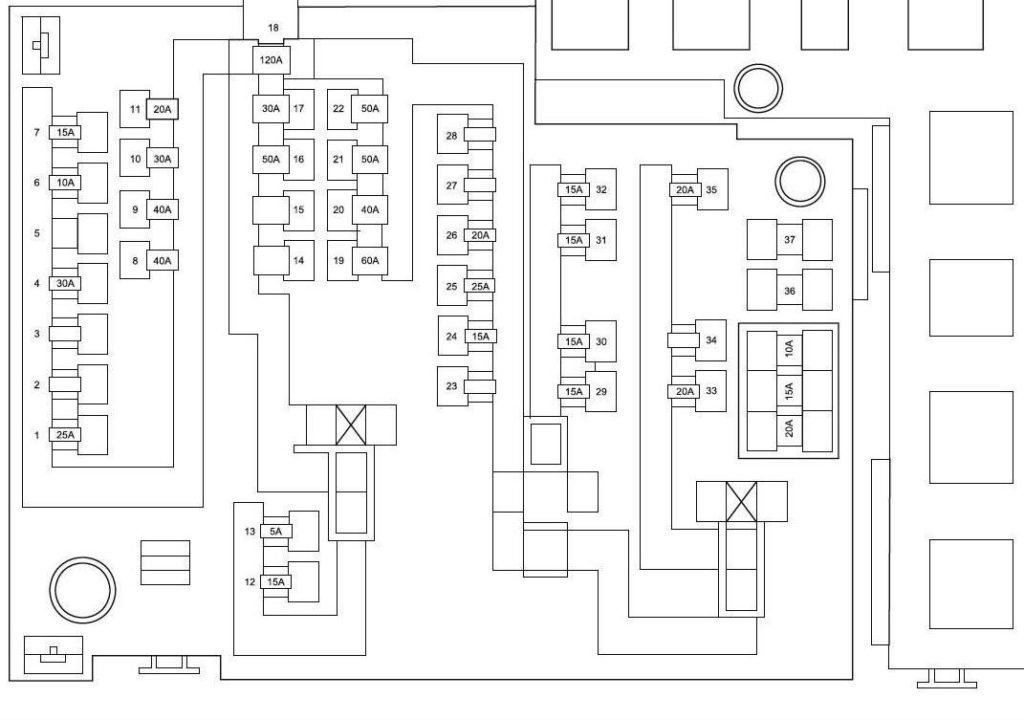

Схема блока под капотом FAW Besturn B50
Расшифровка предохранителей в блоке под капотом FAW Besturn B50
| 1 | 25A Основание АВS 25 |
| 2 | — |
| 3 | — |
| 4 | 30A Электродвигатель люка, электропривод сидений |
| 5 | — |
| 6 | 10A Компрессор, ЕС1М2 |
| 7 | 15A Передние противотуманные фары, задние противотуманные фары |
| 8 | 40A Основание АВS |
| 9 | 40A Антиобледенитель заднего окна, ручной регулятор кондиционера, автоматический регулятор кондиционера |
| 10 | 30A Низкоскоростной вентилятор, ECU22, электродвигатель основного и вспомогательного вентилятра А |
| 11 | 20A Высокоскоростной вентилятор. ЕСU40, электродвигатель основного и вспомогательного вентилятра С |
| 12 | 15A Задние фары, лампы освещения номера |
| 13 | 5A Малые лампы освещения |
| 14 | — |
| 15 | — |
| 16 | 50A BTN |
| 17 | 30A Выключатель зажигания 5Т, 101, электромагнитный выключатель стартера, заземление кузова, (МТ), переключатель позиции передачи (АТ) |
| 18 | 120A Главный предохранитель |
| 19 | 60A Выключатель зажигания АСС, IGI |
| 20 | 40A Воздуходув, заземление кузова |
| 21 | 50A Вторичный воздушный насос, ЕСU3 |
| 22 | 50A Главное реле, ECU9 |
| 23 | Резерв |
| 24 | 15А Аварийная сигнализация |
| 25 | 25А Звуковой сигнал, стоп — сигнал |
| 26 | 20А ТСU (134+135), управление противоугонным устройством двигателя |
| 27 | 10A |
| 28 | 15A |
| 29 | 15A Лампа ближнего света правая |
| 30 | 15A Лампа ближнего света левая |
| 31 | 15A Лампа дальнего света правая |
| 32 | 15A Лампа дальнего света левая, индикатор дальнего света комбинированной приборной панели |
| 33 | 20А Топливный насос |
| 34 | — |
| 35 | 20А Топливный насос |
| 36 | — |
| 37 | — |
Красным выделено реле, отвечающее за освещение фар в FAW Besturn B50.
Если у вас есть идеи, как улучшить эту статью о предохранителях FAW Besturn B50, делитесь в комментариях.
