Suzuki Solio 3 третьего поколения производился в 2015, 2016, 2017, 2018, 2019 и 2020 годах. С 2021 по 2026 год выпускается четвертое поколение модели Solio. В этой статье мы подробно разберем предохранители и реле Suzuki Solio 3 и 4 поколений, включая схемы блоков, их расположение в автомобиле, фото-иллюстрации и специальное внимание уделим предохранителю прикуривателя. Также рассмотрим все ключевые аспекты электрической системы, такие как блоки предохранителей в салоне и под капотом, для удобства ремонта и диагностики.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска и комплектации электрики вашего Suzuki Solio.

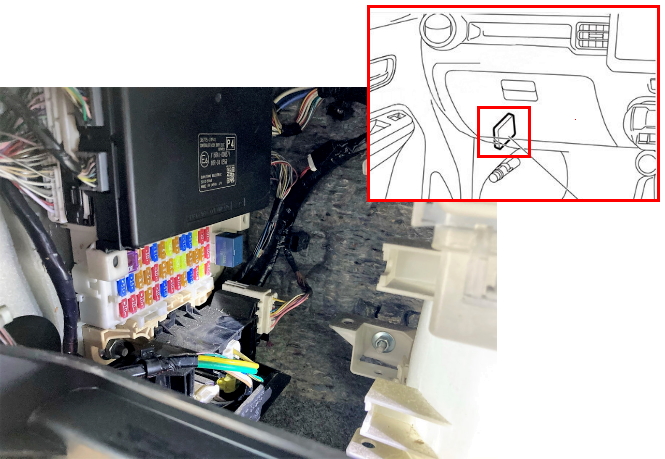

Расположение блока в салоне
Блок предохранителей в интерьере автомобиля размещен под приборной панелью слева, за перчаточным ящиком (бардачком). Это удобное место для быстрого доступа к основным электрическим цепям салона, таким как освещение, аудиосистема и стеклоподъемники.

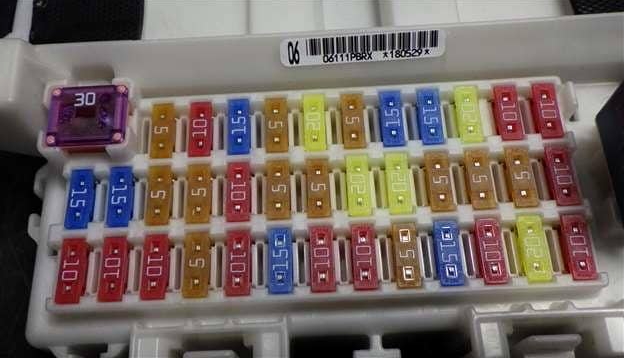

Фото пример

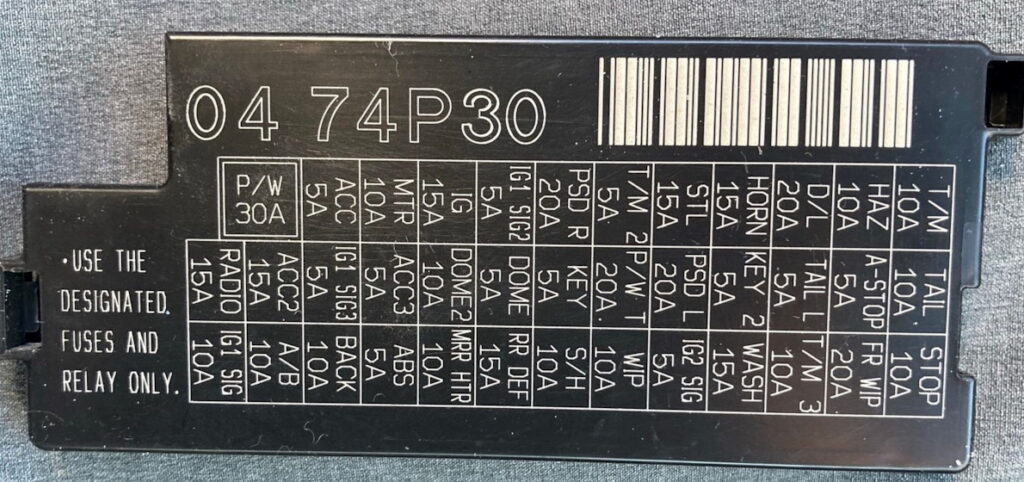

Проверяйте назначения по схеме на крышке защитного корпуса блока для точности.

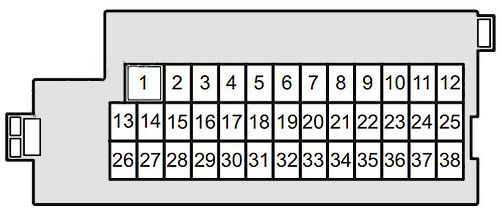

Схема
Описание предохранителей в салоне
| 1 | 30A (P/W) Электростеклоподъемники передние |
| 2 | 5A (ACC) Аудиосистема и радио |
| 3 | 10A (MTR) Приборная панель и счетчики |
| 4 | 15A (IG) Система зажигания |
| 5 | 5A (IG1 SIG2) Усилитель рулевого управления |
| 6 | 20A (PSD R) Правая сдвижная дверь |
| 7 | 5A (T/M2) Селектор передач трансмиссии |
| 8 | 15A (STL) Электропривод замков дверей |
| 9 | 15A (HORN) Кнопка звукового сигнала |
| 10 | 20A (D/L) Центральный замок дверей |
| 11 | 10A (HAZ) Аварийная сигнализация |
| 12 | 10A (T/M) Контроль трансмиссии |
| 13 | 15A (RADIO) Мультимедийная система |
| 14 | 15A (ACC2) Гнездо прикуривателя и аксессуаров |
| 15 | 5A (IG1 SIG3) Система лазерного радара |
| 16 | 5A (ACC3) Резерв [стандартная модель]. Радио [турбированная версия] |
| 17 | 10A (DOME2) Внутреннее освещение салона |
| 18 | 5A (DOME) Освещение приборов |
| 19 | 5A (KEY) Замок зажигания |
| 20 | 20A (P/WT) Задние стеклоподъемники |
| 21 | 20A (PSD L) Левая сдвижная дверь |
| 22 | 5A (KEY 2) Дополнительный сигнал зажигания |
| 23 | 5A (TAIL L) Резерв [стандарт]. Левый задний фонарь [турбо] |
| 24 | 5A (A-STOP) Система idle stop |
| 25 | 10A (TAIL) Задние фонари [стандарт]. Правый задний фонарь / номерной [турбо] |
| 26 | 10A (IG1 SIG) BCM или idle stop |
| 27 | 10A (A/B) Под airbag-система |
| 28 | 10A (BACK) Задние ходовые огни |
| 29 | 5A (ABS) Модули ABS/ESP |
| 30 | 10A (MRR HTR) Обогрев боковых зеркал |
| 31 | 15A (RR DEF) Дефростер заднего стекла |
| 32 | 10A (S/H) Обогрев передних сидений |
| 33 | 10A (WIP) Стеклоочистители |
| 34 | 5A (IG2 SIG) Вентилятор климат-контроля |
| 35 | 15A (WASH) Насос омывателя |
| 36 | 10A (T/M3) Дополнительный контроль трансмиссии |
| 37 | 20A (FR WIP) Передние дворники |
| 38 | 10A (STOP (EV charge)) Стоп-сигналы |
Блок в моторном отсеке

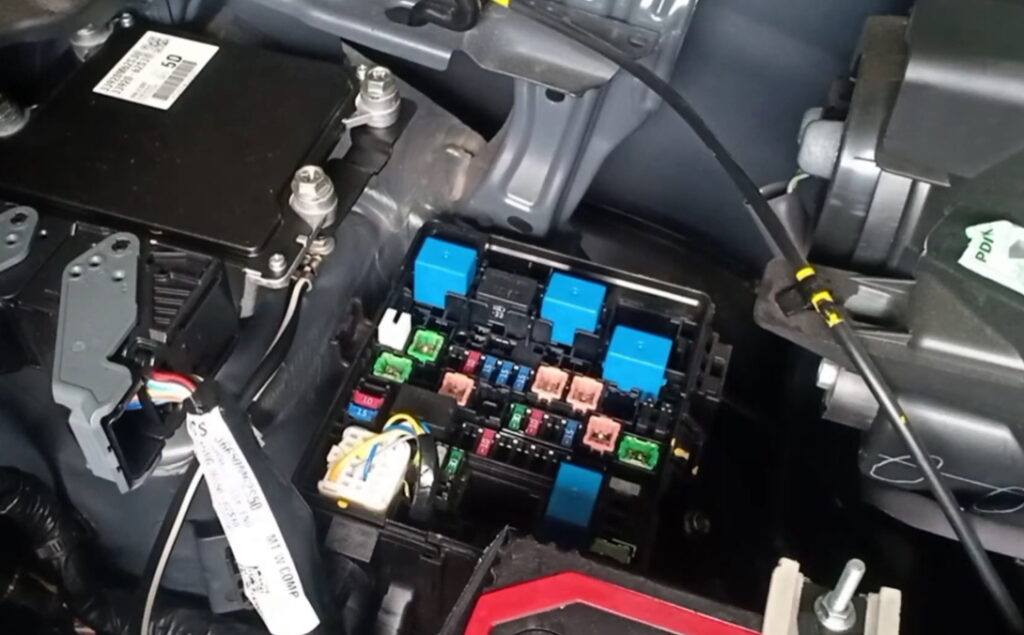

В подкапотном пространстве блок предохранителей и реле Suzuki Solio установлен слева от аккумулятора, обеспечивая защиту ключевых систем двигателя и электроники.

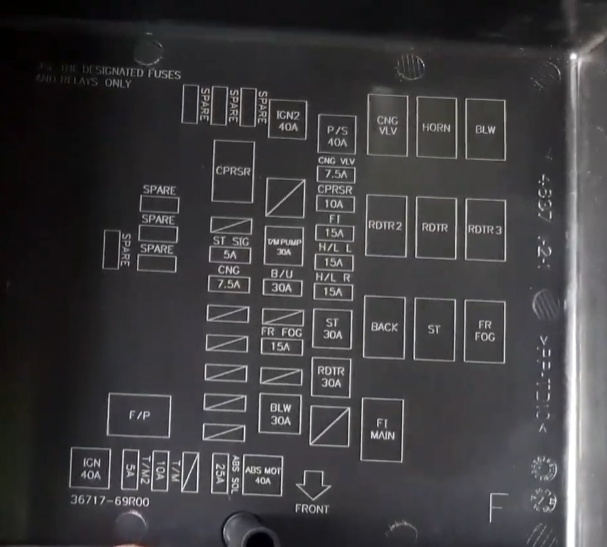

Схема на обратной стороне крышки
Расшифровка реле и предохранителей под капотом
- (RDTR) — Вентилятор охлаждения радиатора
- (ST) — Система запуска стартера
- (ABS SCL) — Соленоиды ABS
- H/L R — Правая головная оптика
- H/L L — Левая головная оптика
- (STOP) — Тормозные сигналы
- (CPRSR) — Компрессор кондиционера
- (ALT / CNG) — Зарядка аккумулятора и CNG-система
- (ST SIG) — Сигнал стартера
- (ABS MOT) — Мотор ABS
- (IGN 2) — Вторая цепь зажигания
- (P/S) — Электрорегулировка сидений
- (BTRY) — Основная цепь аккумулятора
- (T/M PUMP) — Насос АКПП
- (B/U) — Фонари заднего хода
- (BLW2) — Второй вентилятор HVAC
- (F/P) — Топливный насос
- (RDTR) — Вентилятор радиатора (дубликат)
- (BLW) — Основной вентилятор HVAC
- (CPRSR) — Компрессор А/С (дубликат)
- (T/M) — Управление трансмиссией

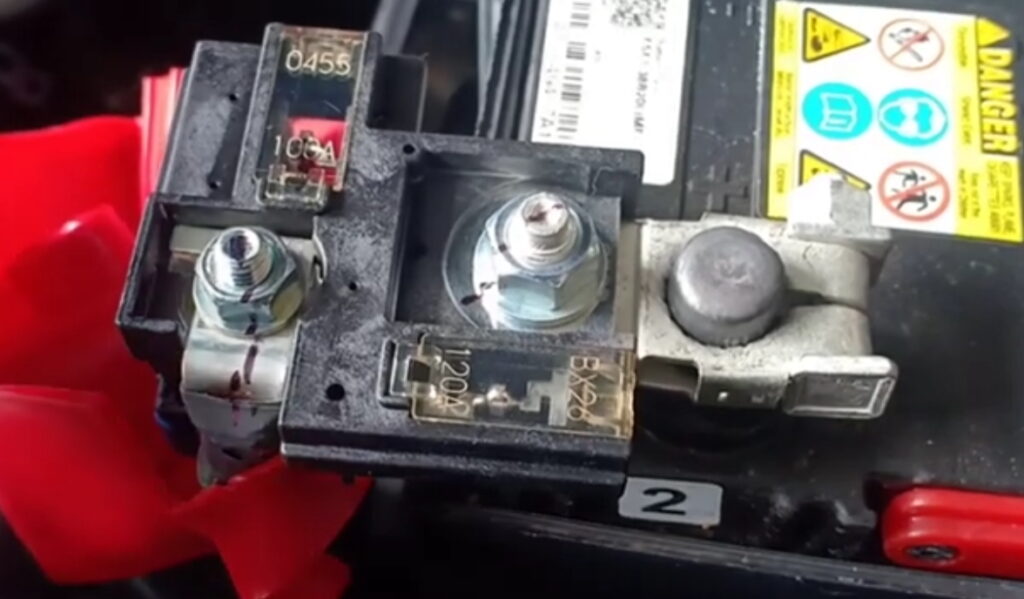

Дополнительно на положительном клемме аккумулятора размещены мощные предохранители в формате fusible links для защиты высокомощных цепей.
Если у вас есть вопросы по предохранителям или реле Suzuki Solio, оставляйте их в комментариях ниже.
