Предохранители и реле для Nissan AD

Nissan AD — универсальный грузопассажирский фургон. Особую известность на российском Дальнем Востоке завоевало второе поколение модели с кузовом Y11. Производство велось в 1999–2005 годах. С 2006 года стартовал выпуск третьего поколения Nissan AD (Y12), также известного как Nissan Wingroad. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Nissan AD, их схемы, а также назначение ключевых элементов для удобства ремонта и диагностики.

Важно отметить, что конфигурация блоков может варьироваться в зависимости от комплектации. Мы опишем самые типичные варианты расположения предохранителей Nissan AD.

Расположение блока предохранителей в салоне Nissan AD

Этот блок размещен справа от рулевой колонки, за бардачком. Рядом с ним обычно устанавливаются реле, включая реле вентилятора печки (как показано на фото).

На внутренней стороне крышки блока часто приводится схема на японском языке в виде символов.

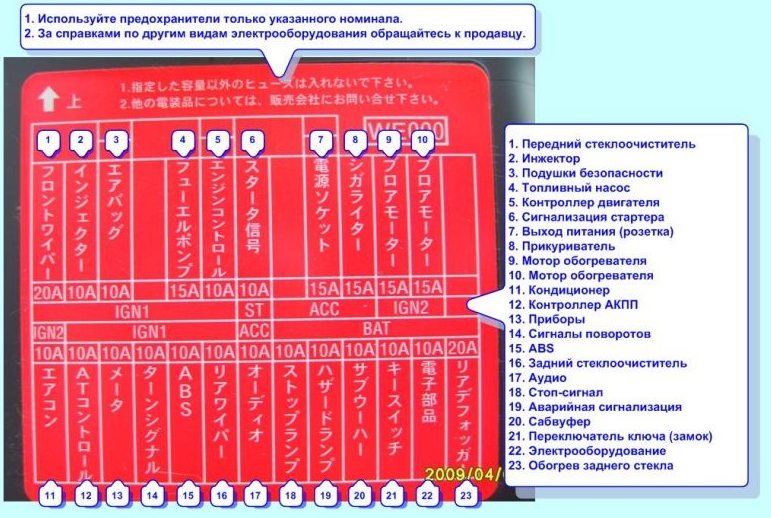

Схема блока предохранителей в салоне Nissan AD Y11

Расшифровка предохранителей в салоне

1. Стеклоочиститель
2. Инжектор
3. Подушки безопасности
4. Топливный насос
5. Контроллер двигателя
6. Сигнализация стартера
7. Выход питания (розетка)
8. Прикуриватель
9. Мотор отопителя
10. Мотор отопителя
11. Кондиционер
12. Контроллер автоматической трансмиссии
13. Приборы
14. Сигналы поворота
15. AVZ
16. Задний стеклоочиститель
17. Аудио
18. Стоп-сигнал
19. Аварийная сигнализация
20. Сабвуфер
21. Выключатель ключа (замок)
22. Электрооборудование
23. Обогрев заднего стекла

Функционирование прикуривателя обеспечивается предохранителем №8 в блоке салона Nissan AD.

Фото блока предохранителей в салоне

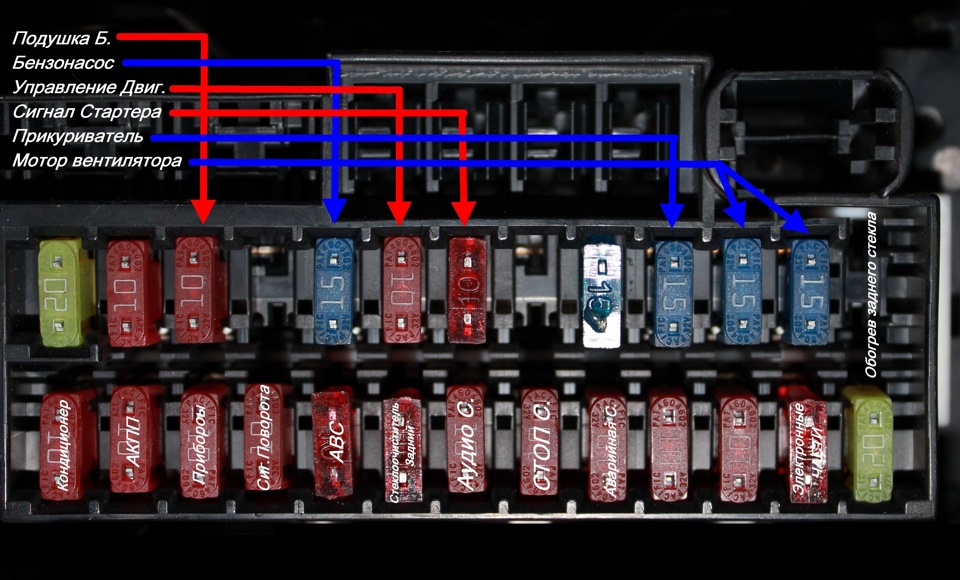

Подробная схема с назначением предохранителей в салоне Nissan AD

Вариант 1

Прикуриватель защищен предохранителем №10 на 15А в этом варианте схемы Nissan AD.

Вариант 2

В альтернативной схеме прикуриватель контролируется предохранителем №4 на 15А.

Блок предохранителей и реле под капотом Nissan AD

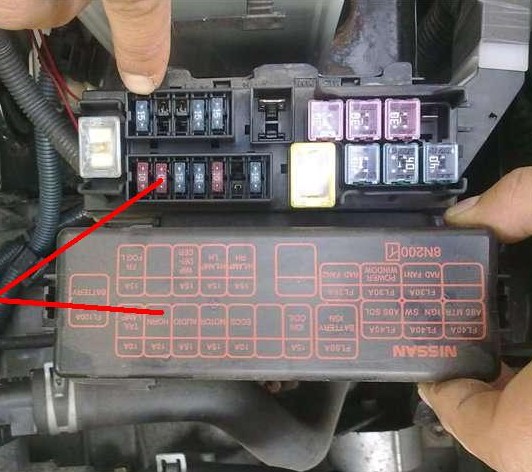

Основной блок предохранителей под капотом

Блок расположен в моторном отсеке поблизости от аккумуляторной батареи. Расшифровка схемы обычно нанесена на верхнюю поверхность крышки для быстрого доступа.

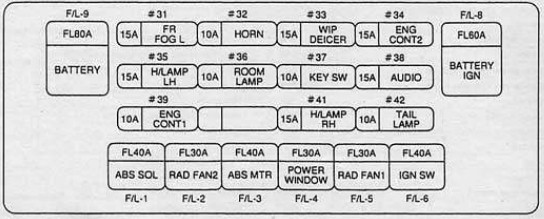

Вариант 1 схемы предохранителей под капотом Nissan AD

Общая схема

Назначение предохранителей

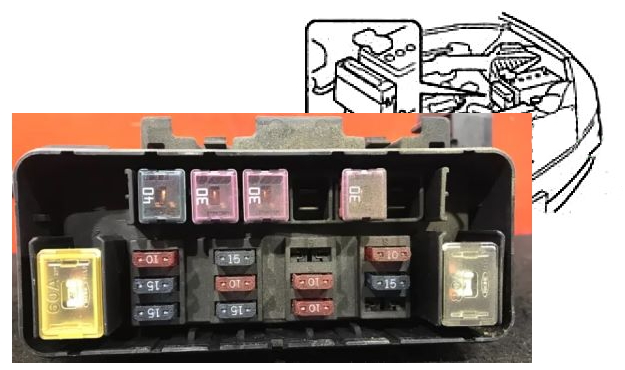

Вариант 2 подкапотного блока

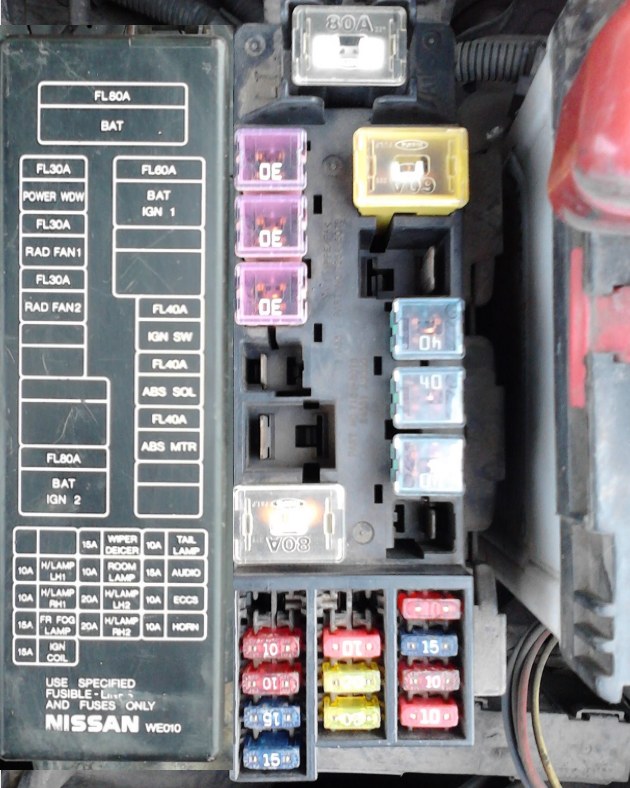

Вариант 3: фото-схема блока под капотом Nissan Wingroad/AD

Блок реле под капотом Nissan AD

Этот компонент установлен недалеко от бачка с жидкостью для омывателя стекол в моторном отсеке.

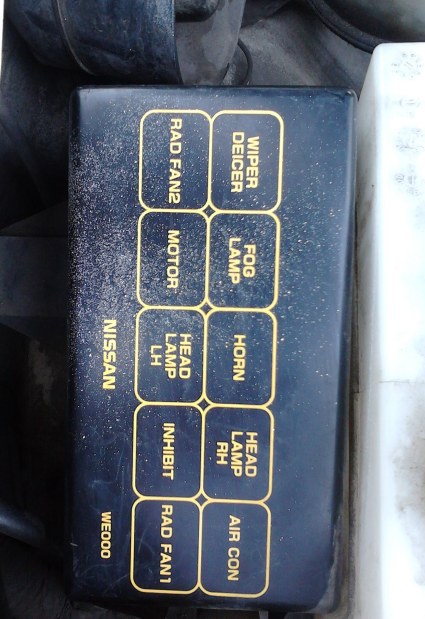

Фото-схема блока реле

Расшифровка обозначений реле на русском языке

• wiper deicer — реле стеклоочистителя
• fog lamp — реле противотуманных фар
• horn — реле сигнала
• head lamp RH — реле передних фар (правая сторона)
• air con — реле кондиционера
• rad fan2 — реле вентилятора системы охлаждения 2
• motor — реле мотора
• head lamp LH — реле передних фар (левая сторона)
• inhibit — реле зажигания
• rad fan1 — реле вентилятора системы охлаждения 1

Если у вас есть дополнительные сведения о предохранителях и реле Nissan AD Y11/Y12, делитесь в комментариях!
