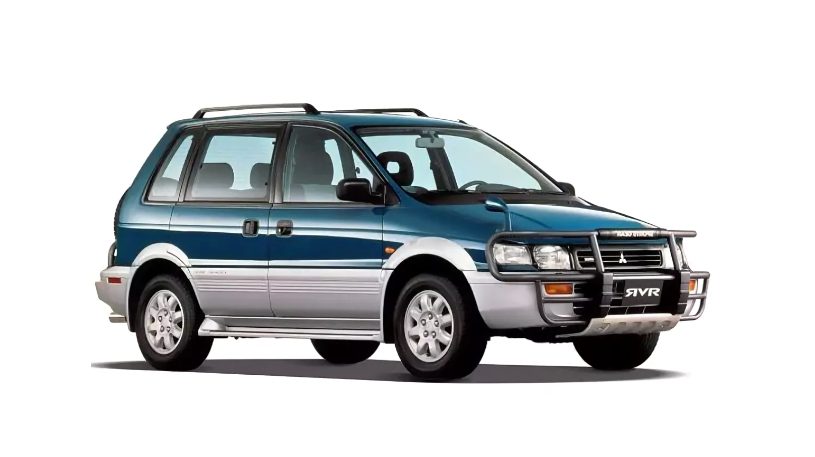

Mitsubishi RVR первого поколения производился в период с 1991 по 1997 год, включая модели 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов. В Европе этот автомобиль известен как Space Runner и Mitsubishi Chariot 1, а на американском рынке он выпускался под различными брендами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon и Eagle Summit Wagon. В этой статье представлена подробная информация о предохранителях и реле для Митсубиси РВР 1 поколения, включая схемы блоков предохранителей, их расположение и назначение. Особое внимание уделим предохранителю прикуривателя в Mitsubishi RVR, Space Runner и Chariot.
Количество и функции элементов в блоках предохранителей могут варьироваться в зависимости от конкретной модификации (Mitsubishi Chariot, Mitsubishi RVR и аналогичных). Рекомендуем проверять маркировку по вашим оригинальным схемам для Mitsubishi RVR 1991-1997.
Схемы не соответствуют или это не ваша модель? Ознакомьтесь с этим руководством по предохранителям и реле для Mitsubishi Space Runner и Chariot!
Блок предохранителей в салоне
Этот блок размещен под приборной панелью, в районе ног водителя, для удобного доступа в Mitsubishi RVR 1 поколения.

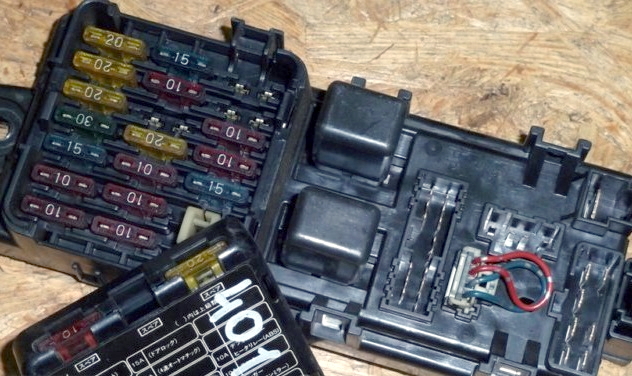

Фото — пример расположения блока в салоне Mitsubishi RVR

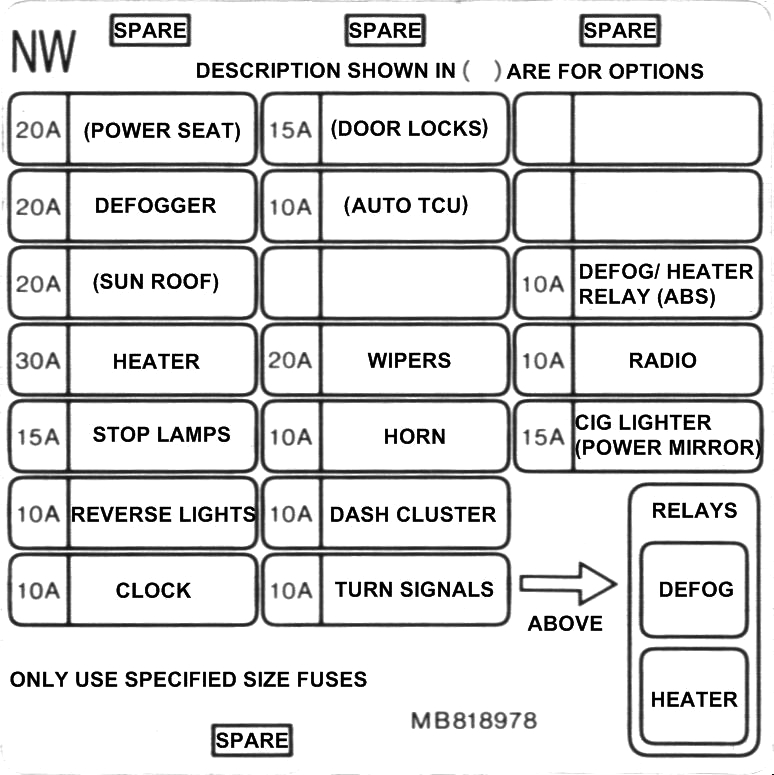

Схема блока предохранителей в салоне Mitsubishi RVR
Расшифровка предохранителей и реле в салонном блоке для Mitsubishi RVR 1 поколения
- Power seat — Система обогрева сидений в RVR
- Defogger — Реле и предохранитель обогрева заднего стекла
- Sun roof — Электропривод люка на крыше
- Heater — Предохранитель отопителя и обогревателя салона
- Stop lamp — Стоп-сигналы Mitsubishi Chariot
- Reverse lights — Фонари заднего хода
- Clock — Бортовые часы
- Door locks — Центральный замок дверей
- Auto TCU — Автоматическая трансмиссия
- Wipers — Дворники лобового стекла
- Horn — Гудок или сигнал
- Turn signals — Указатели поворота и аварийка
- Defog / heater relay (ABS) — Реле дефростера и нагревателя (с ABS)
- Radio — Аудиосистема и радио
- Cig lighter (power mirror) — Предохранитель прикуривателя (и электрозеркала)
Предохранитель прикуривателя в Mitsubishi RVR помечен как Cig lighter — ключевой элемент для зарядки устройств в Space Runner.
Сразу над предохранителями в салонном блоке размещены реле для отопителя и обогрева заднего стекла Mitsubishi RVR 1991-1997.
Блок предохранителей под капотом
Данный блок установлен на правой стороне моторного отсека в Mitsubishi Expo LRV и аналогичных моделях.

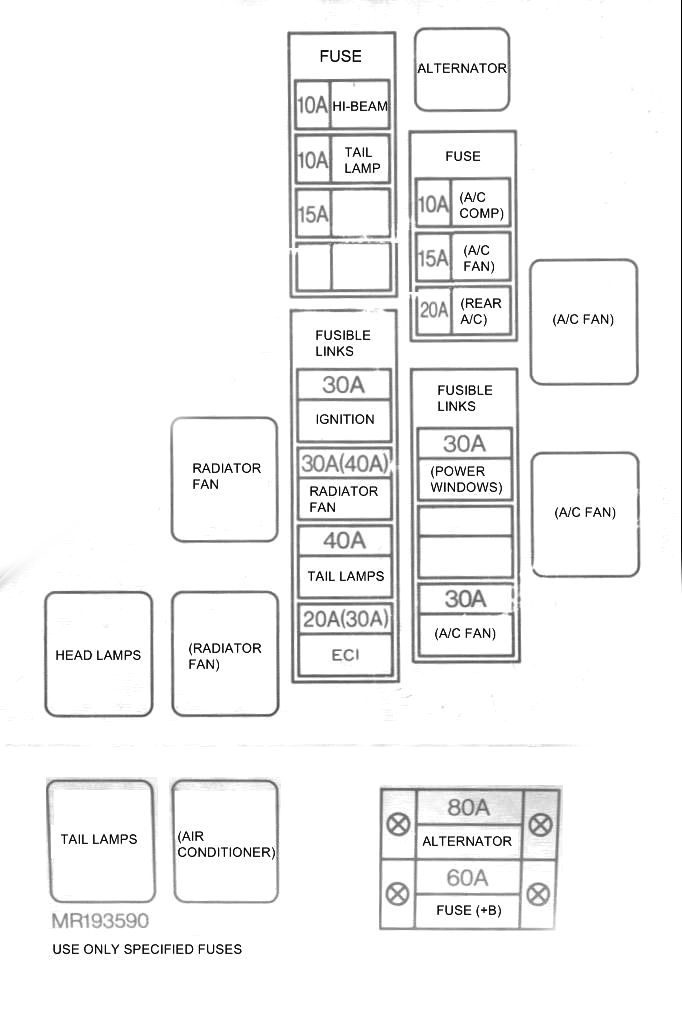

Схема блока под капотом для Mitsubishi RVR
Расшифровка предохранителей под капотом Mitsubishi Chariot 1
- Alternator — Предохранитель генератора
- Fuse +B — Основное питание от аккумулятора
- Air conditioner — Система кондиционирования воздуха
- Tail lamps — Задние габаритные огни
- Head lamps — Основные передние фары
- Fan radiator — Электровентилятор радиатора
- Ignition — Зажигание и топливная система впрыска
- A/c fan — Вентилятор кондиционера
- Power windows — Электростеклоподъемники
- Hi-beam — Дальний свет фар в RVR
Есть дополнения к информации о предохранителях Mitsubishi RVR или реле Space Runner? Делитесь в комментариях!
