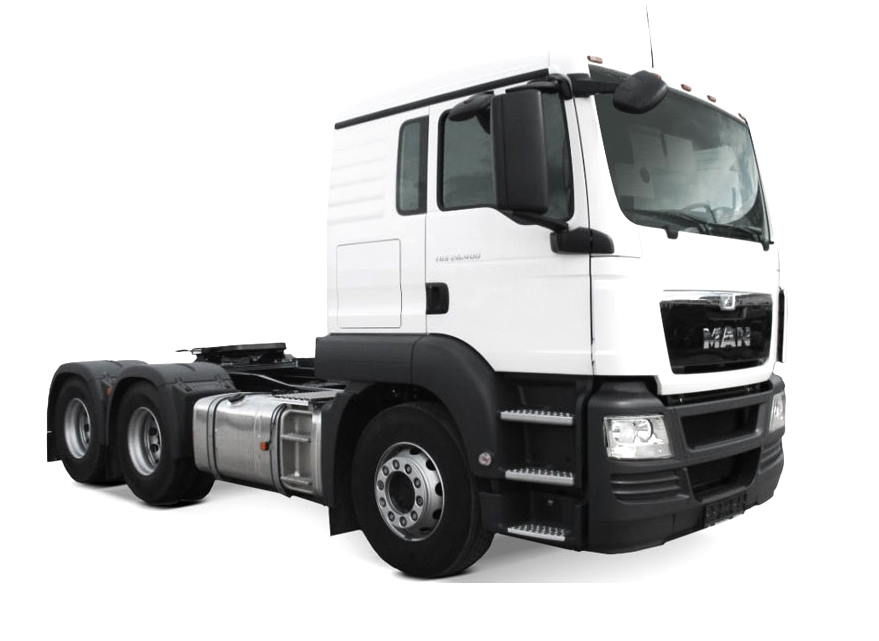

Грузовики семейства MAN TGS TGX производились в период с 2007 по 2016 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. Затем линейка прошла модернизацию и обновленные версии продолжают выпускаться в 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 годах в разнообразных комплектациях и вариантах. MAN TGS и MAN TGX, созданные на единой платформе, обладают похожими электрическими системами и схемами. В этой статье вы найдете подробное описание предохранителей и реле для MAN TGS и MAN TGX, включая электрические схемы блоков, их расположение, а также информацию о предохранителе прикуривателя в грузовике MAN.
Расположение предохранителей и реле в MAN TGX или TGS может варьироваться в зависимости от года выпуска, комплектации электрики и региона поставки. Рекомендуем проверять данные по схемам на крышке блока или в официальной технической документации вашего грузовика.
Блок предохранителей и реле в MAN TGX TGS
Главный блок предохранителей и реле в грузовиках MAN TGS TGX размещен в приборной панели на стороне пассажира. Чтобы получить доступ, отверните пять крепежных винтов против часовой стрелки до конца.
Вариант 1 блока предохранителей MAN TGX

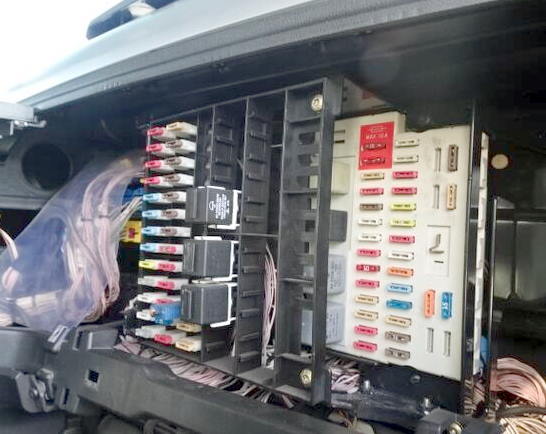

Блок предохранителей в этой конфигурации выглядит примерно так.

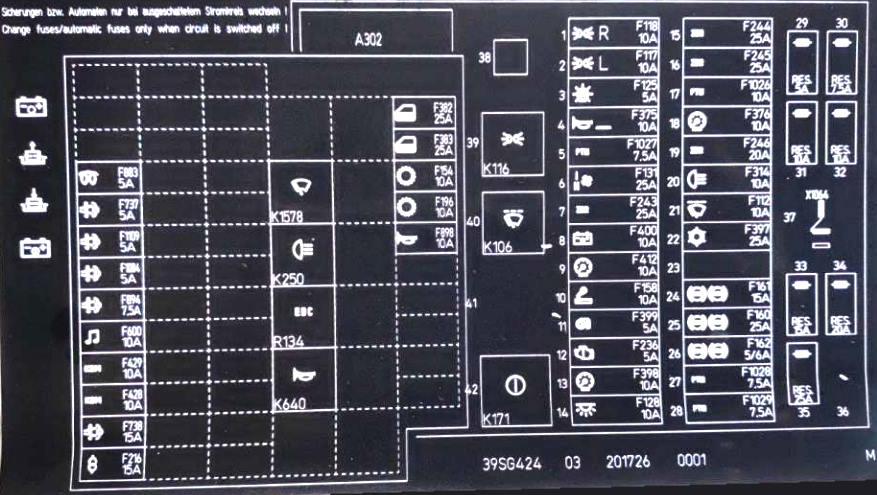

Схема предохранителей с крышки блока MAN TGS TGX
Расшифровка предохранителей и реле MAN TGX
| 1 | F118: предохранитель правого заднего габарита и стояночного освещения справа в MAN |
| 2 | F117: предохранитель левого заднего габарита и стояночного освещения слева |
| 3 | F125: предохранитель подсветки приборной панели, тумблеров, клавиш выключателей |
| 4 | F375 (клемма 15): предохранитель внешнего сигнала кабины |
| 5 | F1027: предохранитель питания управляющего процессора автомобиля (клемма 15) |
| 6 | F131: предохранитель вентилятора отопителя |
| 7 | F243: питание центрального бортового компьютера — постоянное, без зависимости от замка зажигания |
| 8 | F400: аккумулятор |
| 9 | F412: питание тахографа и приборов панели (клемма 30) |
| 10 | F158: прикуриватель, розетка (ключевой предохранитель прикуривателя MAN TGX) |
| 11 | F399: предохранитель зарядки, возбуждение генератора (клемма 15) |
| 12 | F236: питание блока EDC (клемма 15), подходит для EDC 7 C32, EDC 7 D2840, EDC 6.1 |
| 13 | F398: питание тахографа и приборов панели (клемма 15) |
| 14 | F128: постоянное питание для потребителей |
| 15 | F244: питание центрального бортового компьютера (клемма 30-1) |
| 16 | F245: питание центрального бортового компьютера (клемма 30-2) |
| 17 | F1026: питание управляющего процессора |
| 18 | F376: предохранитель кабины для потребителей (клемма 15) |
| 19 | F246: питание центрального бортового компьютера (клемма 15) |
| 20 | F314: предохранитель прожектора заднего хода |
| 21 | F112: питание стеклоочистителя и омывателя лобового стекла |
| 22 | F397: кондиционер |
| 23 | F106: питание электрофакельного устройства |
| 24 | F161: питание системы EBS/ABS — ограничительный клапан тормозов |
| 25 | F160: питание системы EBS/ABS для прицепа |
| 26 | F162: управление EBS/ABS |
| 27 | F1028: питание управляющего процессора или блока управления |
| 28 | F1028: питание управляющего процессора или блока управления |
| 29 | резерв |
| 30 | резерв |
| 31 | резерв |
| 32 | резерв |
| 33 | резерв |
| 34 | резерв |
| 35 | резерв |
| 36 | резерв |
| 37 | перемычка |
| 38 | инструмент |
| 39 | К116: реле стояночного света и задних габаритных огней MAN |
| 40 | К106: интегральное реле стеклоочистителя |
| 41 | К102: реле электрофакельного устройства |
| 42 | К171: реле потребителей (клемма 15) |
Предохранитель прикуривателя в блоке — это номер 10 (F158) или F216, обеспечивающий работу розетки в кабине MAN TGS TGX.
Вариант 2 для современных моделей MAN TGX

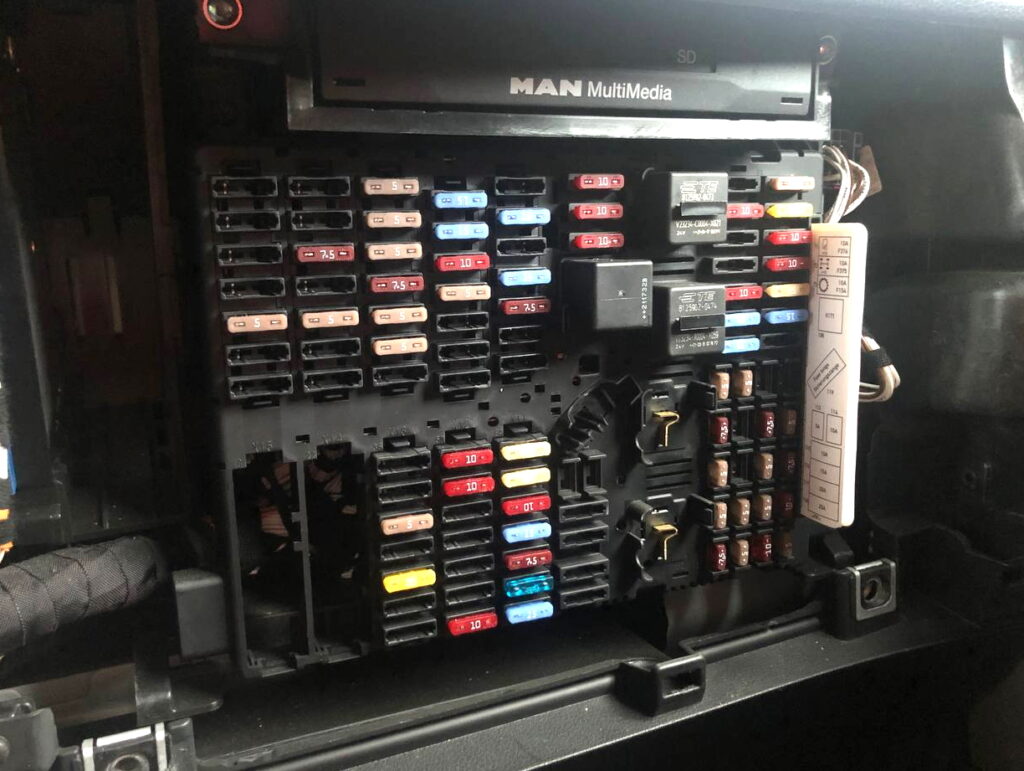

В обновленных версиях грузовиков MAN TGX блок предохранителей и реле имеет иной дизайн.
Точная схема для вашего блока предохранителей MAN TGX приведена в инструкции, расположенной рядом с блоком.

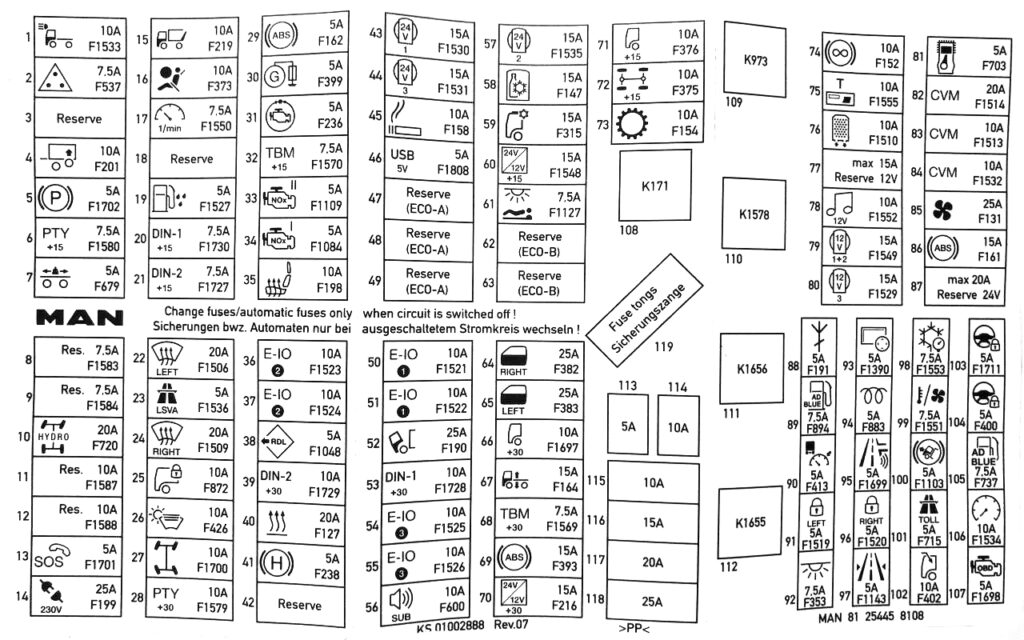

Схема с маркировкой предохранителей для MAN TGX
Возле аккумулятора в MAN TGS TGX могут быть установлены дополнительные предохранители для устройств с постоянным питанием и других систем.
Это вся основная информация по электрической схеме и предохранителям MAN TGX TGS. Если заметили неточности или хотите поделиться дополнениями, оставляйте отзывы в комментариях.
