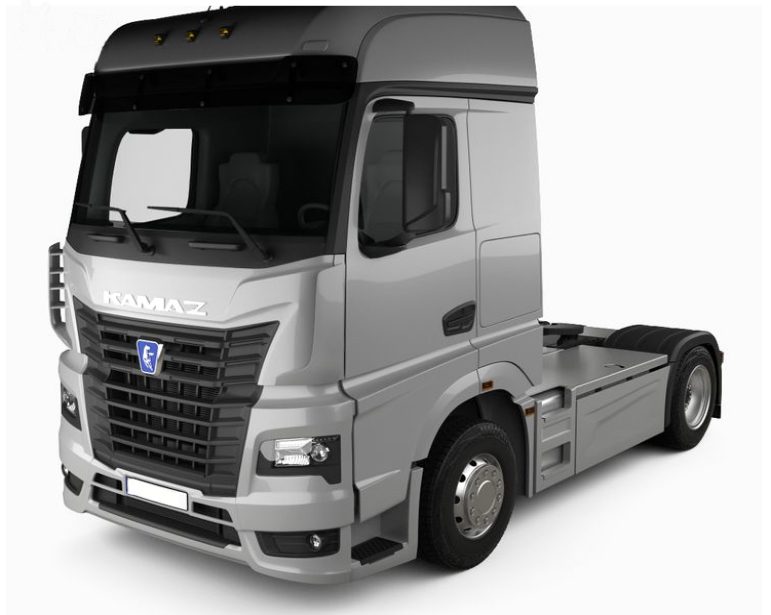

КАМАЗ K5 54901 — это современный магистральный седельный тягач пятого поколения, производство которого стартовало в 2021 году. В этой статье мы подробно разберем предохранители и реле для Камаз K5 54901, включая схемы блоков, их расположение и иллюстрации. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Камаз 54901. Ключевые слова: предохранители Камаз K5, реле Камаз 54901, схема предохранителей тягача.
Функции предохранителей и реле могут варьироваться в зависимости от модели года, типа двигателя и комплектации электрической системы вашего Камаз K5 54901.
Блок предохранителей и реле в салоне

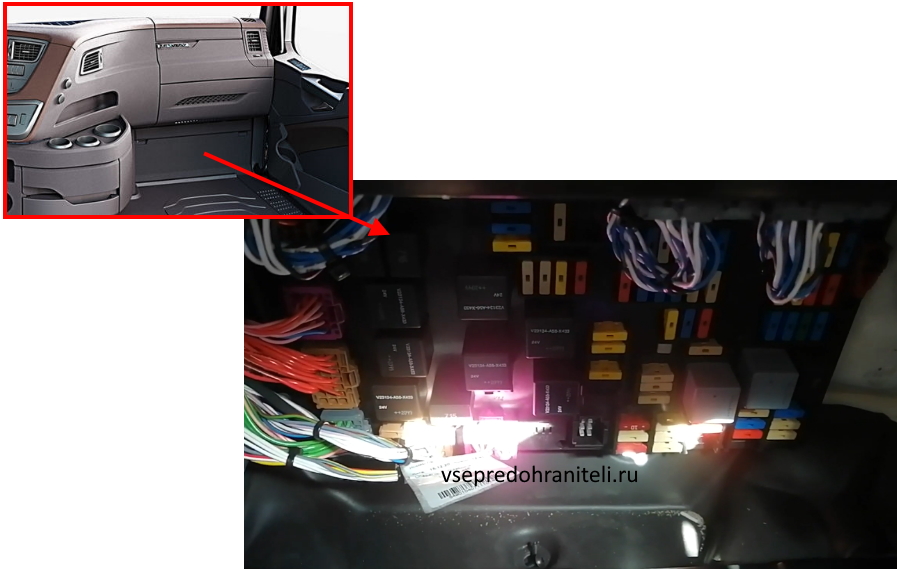

Основной блок предохранителей и реле в кабине тягача расположен в нижней части приборной панели на стороне пассажира (в области ног). Чтобы получить доступ, снимите защитную крышку, потянув за ее верхний край.

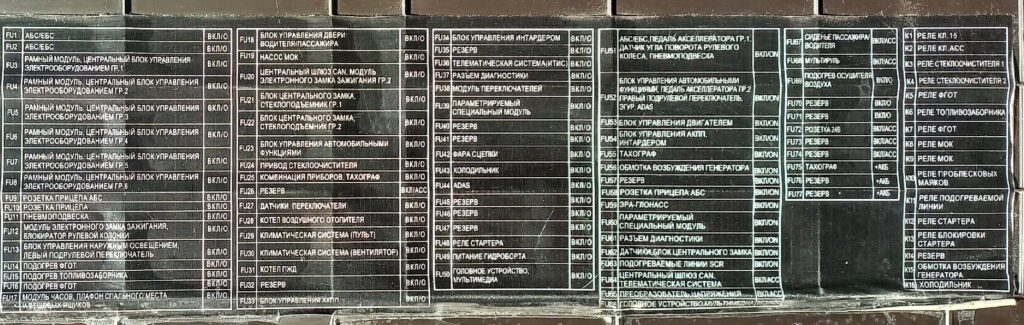

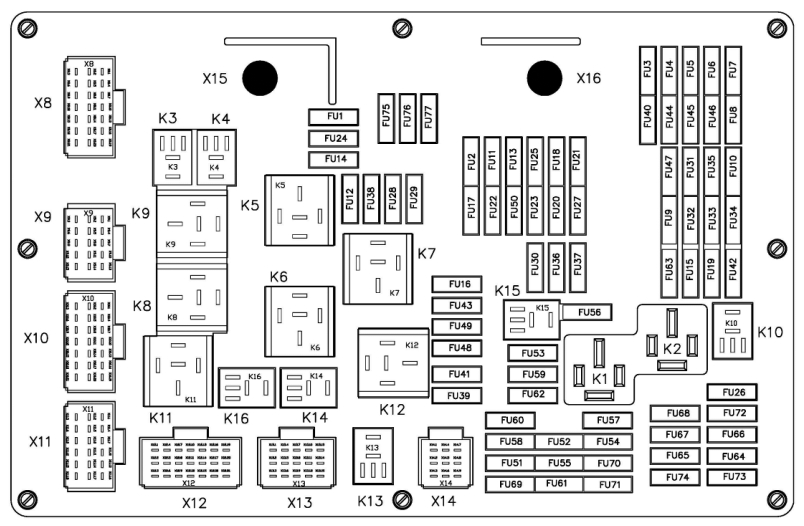

Схема блока предохранителей Камаз K5 54901
Расшифровка предохранителей Камаз 54901
| FU1 | 15A ABS/ EBS |
| FU2 | 15A ABS/ EBS |
| FU3 | 15A Рамный модуль датчиков и актуаторов (РМДА) гр.1, центральный блок управления электрооборудованием (ЦБУЭ) гр.1 |
| FU4 | 15A РМДА гр.2, ЦБУЭ гр.2 |
| FU5 | 15A РМДА гр.З, ЦБУЭ гр.З |
| FU6 | 15A РМДА гр.4, ЦБУЭ гр.4 |
| FU7 | 15A РМДА гр.5, ЦБУЭ гр.5 |
| FU8 | 15A РМДА гр.6, ЦБУЭ гр.6 |
| FU9 | 20A Розетка прицепа 7 конт. |
| FU10 | 15A Розетка прицепа 15 конт. |
| FU11 | 15A Пневматическая подвеска с электронным управлением (ECAS) vsepredohraniteli.ru |
| FU12 | 5A Модуль электронного замка зажигания Гр. 1 |
| FU13 | 5A Блок управления наружным освещением, левый подрулевой переключатель |
| FU14 | 20A Подогрев фильтра грубой очистки топлива |
| FU15 | 15A Подогрев топливозаборника |
| FU16 | 20A Подогрев фильтра тонкой очистки топлива (с двигателем КАМАЗ 910) |
| 5A Топливоподкачивающий насос низкого контура (с двигателем КАМАЗ 689) | |
| FU17 | 10A Модуль часов, подсветка вещевых ящиков и плафоны на спальном месте |
| FU18 | 10A Панель управления двери водителя/ пассажира, регулировка и подогрев левого зеркала, подогрев зеркала переднего вида |
| FU19 | 30A Модуль опрокидывания кабины |
| FU20 | 5A Центральный (CAN) шлюз (CGW), модуль электронного замка зажигания Гр. 2 |
| FU21 | 15A Блок центрального замка, стеклоподъемник гр. 1 |
| FU22 | 15A Блок центрального замка, стеклоподъемник гр. 2 |
| FU23 | 15A Блок управления автомобильными функциями |
| FU24 | 15A Стеклоочиститель |
| FU25 | 5A Комбинация приборов, тахограф |
| FU26 | — |
| FU27 | 5A Датчики и переключатели |
| FU28 | 20A Воздушный отопитель |
| FU29 | 10A Пульт управления климатической системы |
| FU30 | 20A Вентилятор климатической системы |
| FU31 | 25A Котел жидкостного подогревателя |
| FU32 | — |
| FU33 | 10A Блок управления автоматизированной коробкой передач (АКПП) |
| FU34 | 10A Блок управления интардером |
| FU35 | — |
| FU36 | 15A Блок ЭРА-ГЛОНАСС |
| FU37 | 10A Разъем диагностики Кл. 30 |
| FU38 | 5A Модуль переключателей |
| FU39 | 20A Параметрируемый спецмодуль |
| FU40 | 15А Электронный ручной тормоз |
| FU41 | — |
| FU42 | 15А Фара сцепки |
| FU43 | 20А Холодильник |
| FU44 | 10А Интеллектуальная система помощи водителю (ADAS) |
| FU45 | 5А Реле нагревателя мочевины |
| FU46 | 15А АКПП |
| FU47 | 15А АКПП |
| FU48 | 20А Реле стартера |
| FU49 | — |
| FU50 | 15А Бортовая информационная система, мультимедиа |
| FU51 | 5А ABS/ EBS, датчик угла поворота руля, пневмоподвеска, электронный ручной тормоз, педаль акселератора гр.2*, блок управления автомобильными функциями* |
| FU52 | 5А Правый подрулевой переключатель, электрогидроусилитель руля (ЭГУР), интеллектуальная система помощи водителю (ADAS)*, педаль акселератора гр. 1 * |
| FU53 | 5А Блок управления двигателем |
| FU54 | 10А Блок управления АКПП, интардером |
| FU55 | 5А Тахограф |
| FU56 | 5А Обмотка возбуждения генератора |
| FU57 | 10А Система нейтрализации (SCR) |
| FU58 | 10А Розетка прицепа АБС 7 конт. |
| FU59 | 5А Блок ЭРА-ГЛОНАСС |
| FU60 | 5А Параметрируемый спец модуль |
| FU61 | 5А Разъем диагностики Кл. 15 |
| FU62 | 5А Датчики давления воздуха, блок центрального замка, преобразователь напряжения |
| FU63 | 15А Подогреваемые линии SCR |
| 20А Система нейтрализации (SCR) | |
| FU64 | 5А Центральный шлюз |
| FU65 | 10А Преобразователь напряжения |
| FU66 | 5А БИС, мультимедиа |
| FU67 | 15А Сиденья водителя и пассажира |
| FU68 | 5А Мультируль |
| FU69 | 10А Подогрев осушителя воздуха |
| FU70 | 10А ЭБУ датчика уровня топлива |
| FU71 | — |
| FU72 | 15А Розетка 24 В |
| FU73 | — |
| FU74 | — |
| FU75 | 5А Тахограф |
| FU76 | — |
| FU77 | — |
Расшифровка реле Камаз K5 54901
| K1 | Реле Кл. 15 |
| K2 | Реле Кл. АСС |
| КЗ | Реле стеклоочистителя 1 |
| К4 | Реле стеклоочистителя 2 |
| К5 | Реле подогрева ФГОТ |
| Кб | Реле подогрева топливозаборника |
| К7 | Реле подогрева ФТОТ (с двигателем КАМАЗ 910) |
| Реле топливоподкачивающего насоса низкого контура (с двигателем КАМАЗ 689) | |
| К8 | Реле механизма опрокидывания кабины (МОК) |
| К9 | Реле МОК |
| К10 | Реле фары сцепки |
| К11 | Реле системы нейтрализации |
| К12 | Реле стартера |
| К13 | Реле подогревателя мочевины |
| К14 | — |
| К15 | Реле генератора |
| К16 | Реле холодильника |
Всегда проверяйте функции элементов по вашей документации.
Силовой блок предохранителей Камаз K5

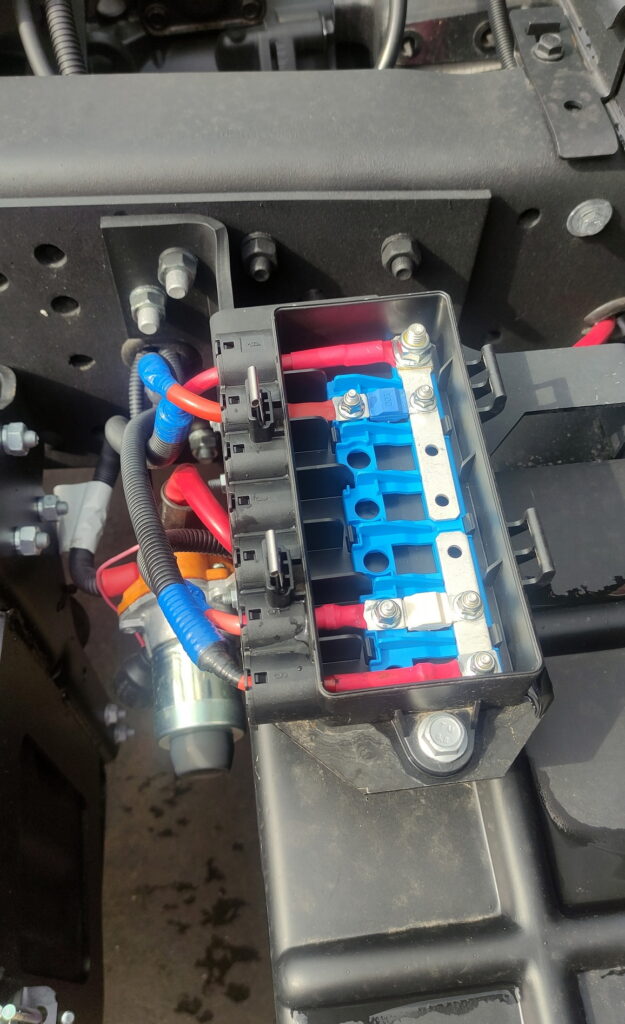

Главный силовой блок с предохранителями большой мощности, состоящий из плавких вставок, размещен рядом с аккумуляторной батареей слева от кабины.
Иллюстрация примера

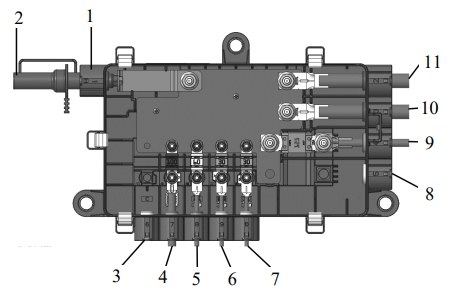

Схема силового блока Камаз K5 54901
Пояснения к схеме
- блок силовых предохранителей
- клемма внешнего запуска
- предохранитель для спец. надстройки (устанавливается производителем спец. надстройки шасси)
- подогреватель надувочного воздуха двигателя (100 А)
- электрогидроусилитель руля (60 А)
- блок управления двигателем (30 А)
- блок управления коробки передач с автоматическим управлением (30 А) (для отдельных комплектаций автомобилей)
- предохранитель для спец. надстройки (устанавливается производителем спец. надстройки шасси)
- блок реле и предохранителя кабины (125 А)
- стартер двигателя
- аккумуляторная батарея
