Предохранители и реле для КамАЗ 6520

От /

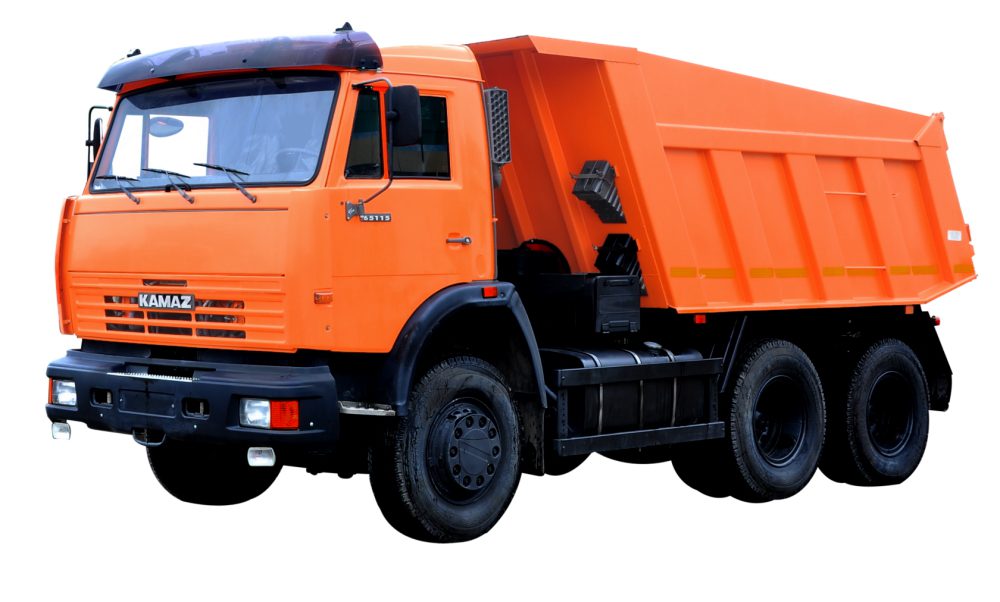

КамАЗ 6520 производится с 2003 года в множестве модификаций и обновлений, оснащенных двигателями стандартов Евро-3, Евро-4, Евро-5, Евро-6. За эти годы автомобиль претерпел два значительных рестайлинга. В этой статье мы подробно разберем электрическую схему, включая предохранители и реле КамАЗ 6520, с иллюстрациями блоков, фотографиями расположения и примерами. Особое внимание уделим предохранителю для прикуривателя. Данные подойдут владельцам моделей КАМАЗ 53605, 5460, 54601, 6360, 6460, 6520, 65201, 6522, 65221, 65222, 65224, 65225 и аналогичных, с учетом особенностей предохранителей, реле и электрических систем.

Камаз 6520

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, типа двигателя и комплектации электрического оборудования вашего КамАЗ.

До рестайлинга

Схема расположения

Общая схема размещения блоков предохранителей и реле

Вариант 1

Общая схема камаз 65115

Расположение компонентов

  1. Блок реле за панелью выключателей
  2. Блок предохранителей (F2, F3, F4, F6)
  3. Второй блок реле
  4. Предохранитель F1
  5. Реле стартера
  6. Реле сигнализатора
  7. Реле стеклоочистителя
  8. Реле — прерыватель указателей поворота.

Вариант 2

Shema salona 5 6

Расположение компонентов

  1. Реле за панелью выключателей
  2. блок предохранителей (F3, F7, F6)
  3. электронный блок управления электрооборудованием
  4. предохранитель F1
  5. реле звукового сигнала
  6. реле включения фары сцепки
  7. реле стартера
  8. реле сигнализатора.

Блок реле за панелью выключателей

Блок реле за панелью

Электрическая схема блока

Схема блока реле за панелью

Функции реле

Вариант 1 (Евро 3)

  1. Реле АБС
  2. Реле блокировки стартера
  3. Реле торможения
  4. Реле сцепления / Реле стояночного тормоза
  5. Реле подогрева топлива
  6. Реле ЭФУ
  7. Реле дневных ходовых огней
  8. Реле датчика останова платформы
  9. Реле заднего противотуманного фонаря
  10. Реле масло отделителя.

Вариант 2 (Евро 4)

  1. реле подогрева топлива
  2. реле ЭФУ
  3. реле дневных ходовых огней
  4. реле датчика останова платформы
  5. реле заднего противотуманного фонаря
  6. реле маслоотделителя
  7. реле электронной системы управления двигателем

Вариант 3 (Евро 5 и 6)

Схема реле для Евро 5/6

Схема для евро 5 и 6

Расшифровка реле

    1. реле системы управления двигателем
    2. реле подогрева топлива
    3. реле включения приборов и стартера
    4. реле включения аккумуляторной батареи
    5. реле управления питанием
    6. после замка выключателя приборов и стартера; 6 — реле розетки 12 В;
    7. реле подогреваемой линии от бака в насос
    8. реле отопителя
    9. реле отключения радиоприёмника
    10. реле останова стеклоочистителя

Блок предохранителей

Иллюстрация и схема блока предохранителей КамАЗ 6520

Фото схема блока

Общее описание рядов предохранителей

ряд F2

1Резерв
2Ближний свет правый, корректор
3Ближний свет левый
4Задний противотуманный фонарь
5Дальний свет правый, контрольная лампа дальнего света
6Дальний свет левый
7Резерв
8Габарит правый, подсветка приборов
9Габарит левый
10Противотуманные фары
11Центральный переключатель света, прожектор
12Маяки
13Спальное место, подкапотная лампа, фонари автопоезда

ряд F3

1Блокировка колес, радиоприёмник
2Сигнализатор утечки газа (на газовых автомобилях)
3Коробка отбора мощности, дневные ходовые огни, лебедка
4Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5Обмотка реле выключателя массы
6Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7Обмотка возбуждения генератора, подкачка шин
8Плафоны, подсветка вещевого ящика, питание комбинации приборов
9Розетка светильника подвесного, электродвигатели отопителя
10Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11Вентилятор обдува водителя
12Подъем стекол
13Обогрев зеркал, подогрев сидений

ряд F4

1Резерв
2Электронный спидометр, электронный тахометр
3АБС тягача
4АБС прицепа
5Приборы, электронный спидометр, электронный тахометр
6АБС тягача, реле (клапан) моторного тормоза
7АБС прицепа
8Датчик уровня газа (на газовых автомобилях)
9Питание стеклоочистителя
10Питание блока системы управления двигателем
11Электро факельное устройство
12Резерв
13Резерв

ряд F6 (для двигателей КАМАЗ)

1Блок управления двигателем
2Блок управления двигателем
3Разъем диагностики
Реле торможения
4Контрольные лампы
5Контрольные лампы
6Блок управления пневмо подвеской
7Насос мочевины
8Насос мочевины
Датчик NOх
9Резерв
10Резерв
11Блок управления АКПП
12Сигнал торможения ретардером
13Блок управления АКПП

ряд F6 (для двигателей CUMMINS)

1Блок управления двигателем
2Блок управления двигателем
3Разъем диагностики
4Резерв
5Блок управления пневмо подвеской
6Блок управления пневмо подвеской
7Насос дозирующий
8Реле линий подогрева мочевины
Насос дозирующий
9Резерв
10Датчик NOх
11Блок управления АКПП
12АКПП, сигнал торможения ретардером
13Блок управления АКПП

Проверяйте функции предохранителей и реле по схеме на внутренней стороне крышки блока.

Opisanie predohranitelej

Второй блок реле

Схема дополнительного блока реле

Схема дополнительного блока реле

Расшифровка реле

  1. реле управления питанием после замка выключателя приборов и стартера
  2. реле выключателя приборов и стартера
  3. реле включения аккумуляторной батареи
  4. реле сигналов торможения
  5. реле заднего хода
  6. реле звукового сигнала
  7. реле ближнего света
  8. реле дальнего света
  9. реле задних противотуманных фар
  10. реле противотуманных фар
  11. реле габаритных огней

Предохранитель F1

Электрическая схема F1

F1 предохранитель схема

Соединения

  1. питание
  2. радиооборудование
  3. жгут проводов цепи ЭФУ
  4. на блок предохранителей F2
  5. кабель осушителя
  6. выключатель приборов и стартера
  7. реле стартера
  8. на блок предохранителя F3 после выключателя приборов и стартера
  9. на блок предохранителя F3 до выключателя приборов и стартера
  10. предохранитель 60 А
  11. предохранитель 30 А

Предохранители под капотом

Силовой блок предохранителей часто размещается на передней панели кабины КамАЗ 6520 для удобства доступа.

Блок под капотом

Схема блока F5

F5

Описание соединений

  1. к блоку предохранителей F4
  2. предохранитель F5
  3. перемычка
  4. провод «Генератор — предохранитель»
  5. провод «Аккумуляторная батарея — предохранитель»
  6. провод предохранителей
  7. к блоку предохранителей F1
  8. провод предохранителей.

Первый рестайлинг

Блок предохранителей и реле в кабине

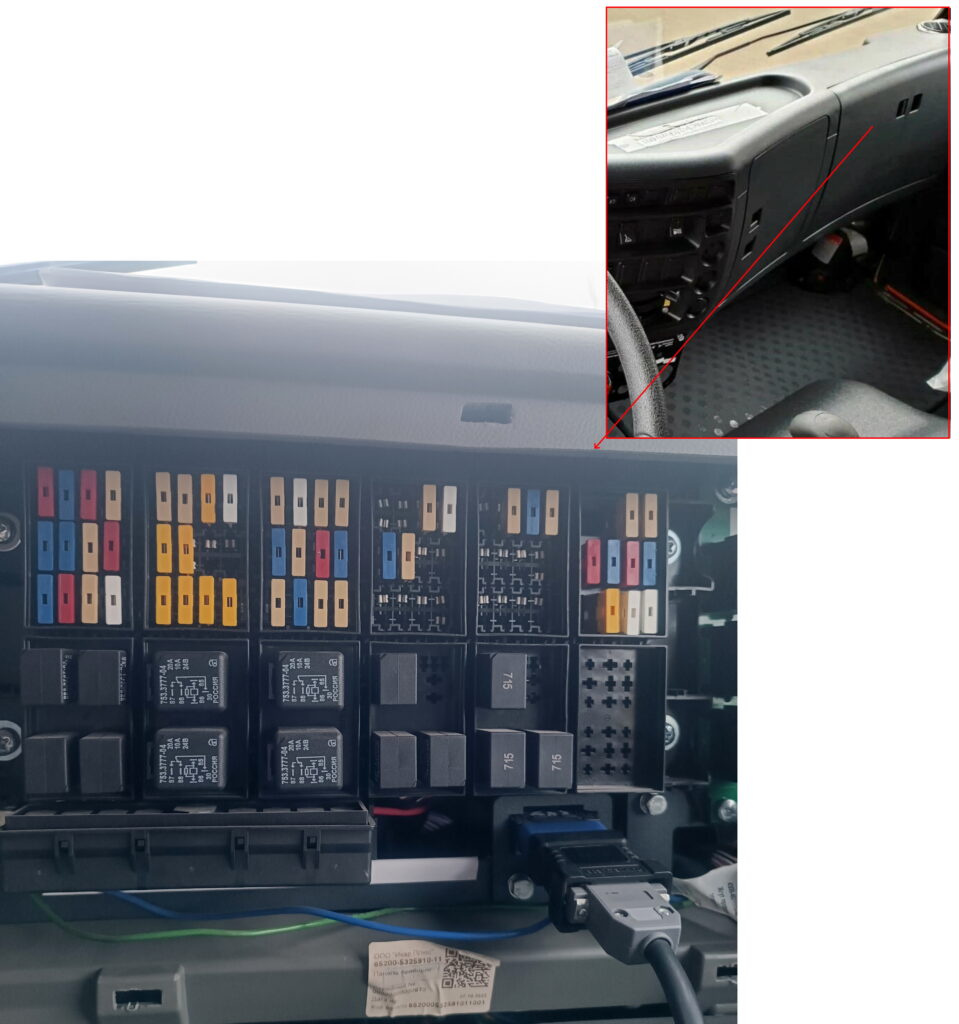

Главный монтажный блок предохранителей и реле КамАЗ 6520 установлен внутри кабины, под защитной панелью для надежной эксплуатации электрической системы.

Блок в салоне

На обратной стороне крышки блока обычно указана актуальная схема предохранителей для вашей модификации КамАЗ.

Пример фото блока предохранителей и реле

Photo 5490

Общая электрическая схема блока

Схема блока в салоне камаз 5490

Характеристики предохранителей

FU1.15A Блок управления ЭФУ
FU1.25A Блок управления пневмоподвеской
FU1.35A Блок управления электрооборудованием (CBCU)
FU1.45A Блок управления EBS
FU1.55A Блок управления двигателем ADM3
FU1.610A Блок управления системы нейтрализации
FU1.710A Блок управления двигателем MR2
FU1.8
FU1.910A Блок управления ретардером
FU1.105A Разъем OBD диагностики
FU1.115A Тахограф / комбинация приборов
FU1.125A Разъем для спецнадстроек
FU2.1
FU2.210A Панель управления со стороны водителя
FU2.3
FU2.45A Обмотка возбуждения генератора
FU2.55A Блок управления центральным замком
FU2.6
FU2.75A Привод управления люка
FU2.820A Кондиционер
FU2.915A Панель управления со стороны водителя
FU2.1015A Панель управления дверь со стороны пассажира
FU2.115A Аудиосистема
FU2.1210A Прикуриватель
FU3.1Блок управления EBS
FU3.215A EBS прицепа
FU3.315A Блок управления пневмоподвеской
FU3.415A Осушитель
FU3.5
FU3.610А Блок управления ретардером
FU3.710А Комбинация приборов
FU3.820А Блок управления ЭФУ
FU3.910А Разъем OBD диагностики
FU3.1010А Блок управления электрооборудованием (дворники)
FU3.1120А Блок управления электрооборудованием CBCU гр.4
FU3.1215А Блок управления EBS
FU4.120А Электронасос подъема / опускания кабины
FU4.210А Освещение салона
FU4.310А Разъем для спецнадстроек
FU4.45A Питание клавиш и датчиков
FU4.510А Аудиосистема
FU4.610А Обогрев стекла
FU4.710А Фара сцепки
FU4.810А Розетка 24В
FU4.910А Звуковой сигнал
FU4.105A Реле дистанционного включения АКБ
FU4.11
FU4.12
FU5.115А Подогрев топлива в топливозаборнике
FU5.215А Подогрев топлива в ФГОТ
FU5.3
FU5.45A Тахограф
FU5.510А Блок управления двигателем ADM3
FU5.615А Блок управления системы нейтрализации
FU5.720А Блок управления электрооборудованием CBCU гр.1
FU5.820А Блок управления электрооборудованием CBCU гр.2
FU5.920А Блок управления электрооборудованием CBCU гр.5
FU5.1020А Блок управления электрооборудованием CBCU гр.6
FU5.1125А ПЖД
FU5.12
FU6.115А Блок управления электрооборудованием MUX4-P
FU6.215А Блок управления электрооборудованием MUX4-P
FU6.315А Блок управления электрооборудованием MUX4-P
FU6.415А Блок управления электрооборудованием MUX4-P
FU6.515А Блок управления электрооборудованием  MUX4-P
FU6.615А Блок управления электрооборудованием MUX4-P
FU6.715А Подогрев сиденья
FU6.8
FU6.915А Блок управления центральным замком

Предохранитель прикуривателя — FU2.12, ключевой элемент электрической схемы КамАЗ 6520.

Функции реле в блоке

  • К1 — Реле режимов стеклоочистителя
  • К2 — Реле торможения стеклоочистителя
  • К3 — Реле фары сцепки
  • К4 — Реле звукового сигнала
  • К5 — Реле подогрева топлива
  • К6 — Реле блокировки опрокидывания кабины
  • К7 — Реле блокировки отключения АКБ
  • К8 — Реле кондиционера

Второй рестайлинг

В этой версии блок предохранителей и реле КамАЗ 6520 также размещен в приборной панели со стороны пассажира, под крышкой для защиты от внешних факторов.

блок в салоне

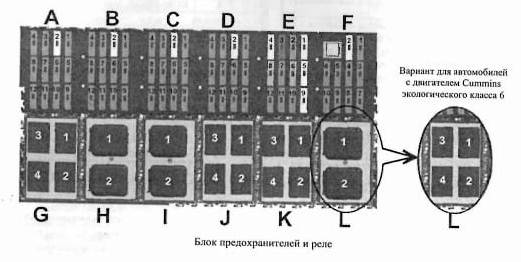

Схема блока предохранителей и реле

Схема блока предохранителей 6520

Детальное описание

А (КЛ 30(ХF1))
15A Реле задержки выключателя аккумуляторной батареи, замок зажигания, подрулевой переключатель, модуль переключателя света, датчик положения платформы, модуль двери водителя, тахограф, комбинация приборов.
210A Плафоны, выключатель аварийки, зву­ковой сигнал
315A Подогрев топливозаборника
410A Фонари автопоезда, фара прожектор
510A Плафон спального места
65А Питание клавиш
715А Блок управления электрооборудованием двери
815А Розетка 24 В, магнитола
925А Розетка прицепа
105А Пульт управления климатической си­стемой
1110А Обогрев сидений
1215А Подогреватель фильтра грубой очистки топлива
В (КЛ 30 (ХF2))
125A ПЖД
215А Автономный отопитель
35А Тахограф
45А ЭРА ГЛОНАСС
55А КОМ МП28
6
Постоянный +
7
8
920А Блок управления ВСМ1*
10
11
12
С (КЛ 15 (ХFЗ))
15A Блок управления ВСМU КЛ15
25A Обмотка возбуждения генератора, блок управления модулями двери
325A КЛ 15 электроники
45A Выключатель фары сцепки
515A Преобразователь напряжения, магнитола
610A Стеклоочиститель
75A Разъем подключения надстройки
815A Кондиционер
95A Тахограф, комбинация приборов
105A Осушитель
1115A Пульт управления климатической системой
125A Пульт управления климатической системой блок ЭРА ГЛОНАСС
E (КЛ 15 (ХF1))
15A Блок управления двигателя
225A Нейтрализация (для двигателя КАМАЗ экологических классов 4, 5)
20A Система нейтрализации (для двигателя CUMMINS экологического класса 5 с системой Grundfos)
15A Система нейтрализации (для двигателя CUMMINS экологического класса 4 и 5 с системой Daytona)
10А Нейтрализация (для двигателя CUMMINS экологического класса 6)
35А Антиблокировочная система
20A Антиблокировочная система с электронной системой курсовой устойчивости
45А Пневмоподвеска
55А Антиблокировочная система прицепа
610А Питание ЭПУ АКПП (для комплектаций автомобилей с автоматической коробкой передач)
7
85А Освещение салона вахты (для комплектации автомобиля с системой питания на газовом топливе)
910А Маяки ДОПОГ
10А Реле сигнализатора («вахта»)
1010А Турбовентилятор («вахта»)
1115А Переговорное устройство, отопители салона вахты («вахта»)
125А Освещение салона вахты («вахта»)
5А Датчик уровня газа (для комплектации автомобиля с системой питания на газовом топливе)
D (КЛ 30 (ХF2))
125A Блок управления двигателя
25A ОВD
310A Система нейтрализации (для двигателя КАМАЗ)
20A Система нейтрализации для двигателя Cummins с системой Grundfos
425А Реле электрофакельного устройства (для двигателя КАМАЗ)
20А Питание насоса системы нейтрализации для двигателя Cummins с системой нейтрализации Grundfos
525A Реле электро факельного устройства (для двигателя КАМАЗ)
615A Пневмоподвеска
75A Мультируль
Реле
С (ХК1)
1реле кондиционера
2реле звуковых сигналов
3Реле блокировки выключателя стартера
4Реле блокировки АКБ
Н (ХК2)
1Реле КЛ 15
2Реле КЛ 15
I (ХК2)
1Реле нагревателя ФГОТ
2Реле вентиля юра охладителя кондиционера
J (ХК2)
1Реле топливозаборника (с двумя баками)
КОМ МП28
2Реле топливозаборника
3Реле останова стеклоочистителя
4Реле режимов стеклоочистителя
L (ХК1)
(для двигателей экологических классов 4 и 5)
1Реле электрофакельного устройства (для комплектации автомобиля с двигате­лем КАМАЗ)
2Реле электрофакельного устройства (для комплектации автомобиля с двигате­лем КАМАЗ)
Главное реле
(для комплектации автомобиля с системой питания на газовом топливе)
L (ХК1)
(для двигателей Cummins экологического класса 6)
1Реле питания насоса
2Реле подогрева линии нейтрализации от бака в насос
3Реле линии подогрева к форсунке
4Реле подогрева линии нейтрализации от насоса в бак
К (ХК2)
1Реле маневрового режима (дня комплекта­ми автомобиля с системой питания на га­зовом топливе (КПГ))
2Реле моторного тормоза (для комплектации автомобиля с системой питания на газовом топливе)
Реле сцепления (для комплектации автомобиля е двигателем Cummins)
3Реле блокировки стартера (для комплектации автомобиля с системой питания на газовом топливе или с двигателем Cummins)
4Реле торможения

Возле аккумуляторной батареи может быть дополнительный силовой блок предохранителей для высокомощных цепей.

Блок на АКБ

На нашем канале доступно видео по теме предохранителей и реле КамАЗ 6520. Рекомендуем просмотреть и подписаться.

Мы охватили все основные варианты блоков предохранителей и реле. Если у вас есть дополнения по схемам или опыту замены — делитесь в комментариях.

Похожие записи

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Прокрутить вверх
