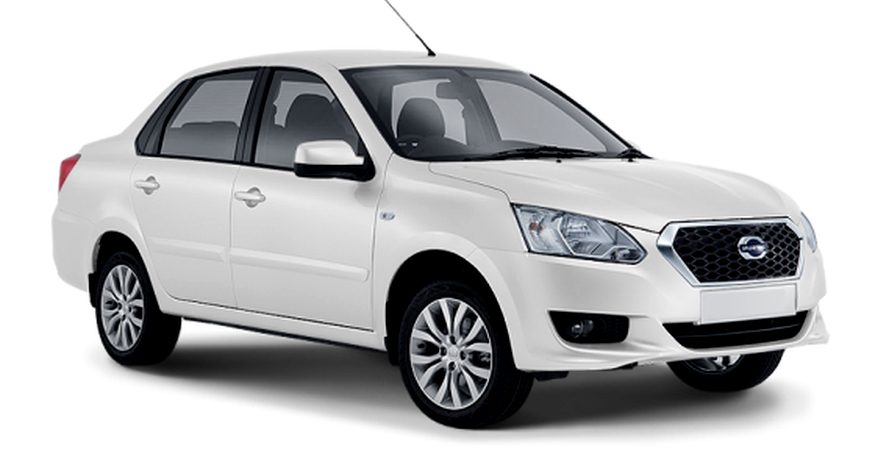

Модели Datsun on-DO (седан) и Datsun mi-DO (хэтчбек) производились в России с 2014 по 2020 год, включая 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годы. Эти автомобили оснащались 8-клапанными и 16-клапанными моторами, а также прошли процедуру рестайлинга. В этой статье мы подробно разберем схемы предохранителей и реле для Datsun on-DO и mi-DO, укажем расположение монтажных блоков, приведем визуальные схемы и фотографии. Особое внимание уделим предохранителю, отвечающему за прикуриватель и дополнительные розетки.
Функции предохранителей и реле в Datsun on-DO mi-DO могут варьироваться в зависимости от года выпуска и комплектации (Access, Trust, Dream, Luxe), включая европейские стандарты EURO 6.
Монтажный блок в пассажирском отсеке

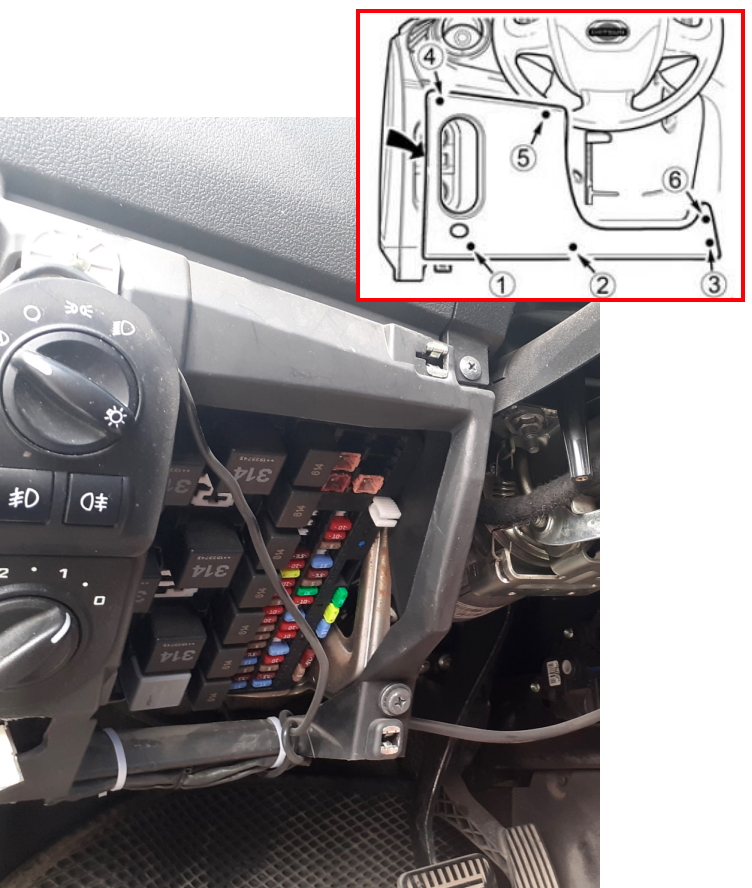

Блок предохранителей и реле в салоне Datsun расположен слева от водителя, в нижней зоне торпедо. Чтобы добраться до него, снимите пластиковую крышку панели.

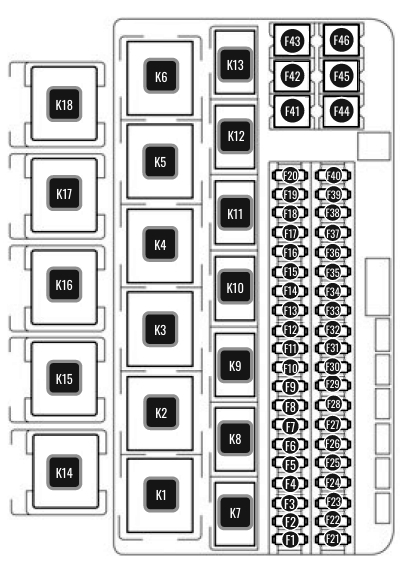

Вариант 1
Диаграмма
Расшифровка
| Предохранители Datsun on-DO mi-DO | |
| F1 | 15A ЭБУ двигателя (EMS-контроллер) |
| Инжекторы топливной системы | |
| Катушки воспламенения (мотор 16v) | |
| Реле вентилятора низкой скорости К18 (с А/С или климатом) | |
| Реле вентилятора высокой скорости К4 | |
| Реле компрессора кондиционера | |
| F2 | 7,5A Заслонка впускного коллектора (21127 16v) |
| Клапан адсорбера | |
| Лямбда-зонды, датчики фаз (16v) | |
| ДМРВ (8v или 21126 16v) | |
| Мониторинг давления в шинах (v.30, EURO 6) | |
| Селектор АКПП (с блоком АКПП) | |
| F3 | 5A ABS, ESC-модуль |
| F4 | 15A Airbag-модуль |
| F5 | 7,5A ЭУР-модуль |
| Переключатель дворников | |
| BCM (некоторые версии) | |
| Реле стартера К2/АКПП, К1 зажигания, К6 заднего стекла, К13 сидений, | |
| К14 лобового стекла (некоторые), | |
| К12 топливного насоса | |
| F6 | 5/7,5A Поворотники |
| Задний ход | |
| Парковочный ассистент (некоторые) | |
| F7 | 10A Дальний свет права |
| F8 | 10A Дальний свет лево |
| F9 | 5A Габариты права (ДХО) |
| F10 | 5A Габариты лево (ДХО) |
| Номерной знак | |
| Багажник освещение | |
| Подсветка панели | |
| F11 | 5A Задние ПТФ |
| F12 | 10A Ближний свет права |
| F13 | 10A Ближний свет лево, корректор фар (некоторые) |
| F14 | 20A BCM: Омыватель лобового (некоторые) |
| Дворники и омыватель | |
| Переключатель дворников | |
| F15 | 10A Задний омыватель и дворник |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | 15A Топливный насос |
| F22 | 7,5A Стоп-сигналы, верхний стоп, ABS/ESC |
| F23 | 5A OBD-разъем, панель |
| F24 | 10A Клаксон (сигнал) |
| F25 | 15A Прикуриватель, 12V розетка салона |
| F26 | 5A ЭРА-ГЛОНАСС модуль |
| F27 | 10A Правый задний ПТФ (некоторые) |
| F28 | 10A Левый задний ПТФ (некоторые) |
| F29 | 15A Обогрев сидений (некоторые) |
| F30 | 10A Аудиосистема |
| F31 | 10A Поворотники (BCM питание) (некоторые) |
| F32 | 30A Стеклоподъемники, замки, датчик дождя, бардачок, плафон, ДХО, BCM |
| F33 | 5A Дверь водителя модуль |
| F34 | 7,5A Компрессор А/С (с климатом), авто-климат |
| F35 | 15A АКПП модуль, актуатор (некоторые) |
| F36 | 15A Аварийная сигнализация |
| F37 | 15A Багажник замок, дверные замки |
| 5A Багажник электропривод | |
| F38 | 10A Дневные огни |
| F39 | 15A Багажная розетка (доп. нагрузка) |
| F40 | 10A Прицеп разъем (фаркоп) |
| F41 | 50A Лобовое стекло обогрев (некоторые) |
| F42 | 30A Зеркала обогрев (некоторые) |
| F43 | 50A АКПП модуль (некоторые) |
| F44 | 30A Печка вентилятор |
| F45 | 30A Передние стеклоподъемники |
| F46 | Резерв |
| Реле Datsun | |
| К1 | 50A Зажигание реле |
| К2 | 30A Стартер доп. реле |
| К3 | 30A Дворники лобовое / автозапуск (некоторые) |
| К4 | 30A Вентилятор макс. скорость |
| К5 | 30A Поворотники и аварийка |
| К6 | 30A Заднее стекло обогрев |
| К7 | 20A Дальний свет |
| К8 | 20A Клаксон реле |
| К9 | 20A Ближний свет |
| К10 | 20A А/С компрессор (с климатом) |
| К11 | 20A ECU главное реле |
| К12 | 20A Топливный насос |
| К13 | 20A Сиденья обогрев (некоторые) |
| К14 | 70A Лобовое обогрев (некоторые) |
| К15 | 20A Аварийка |
| К16 | 30A Задний ход / аварийка питание (некоторые) |
| К17 | 30A Стеклоподъемники / вентилятор автозапуск |
| К18 | 30A Вентилятор мин. скорость охлаждение |
Для прикуривателя в этой версии предохранитель F25 (15A) обеспечивает питание.
Варианты 2, 3, 4

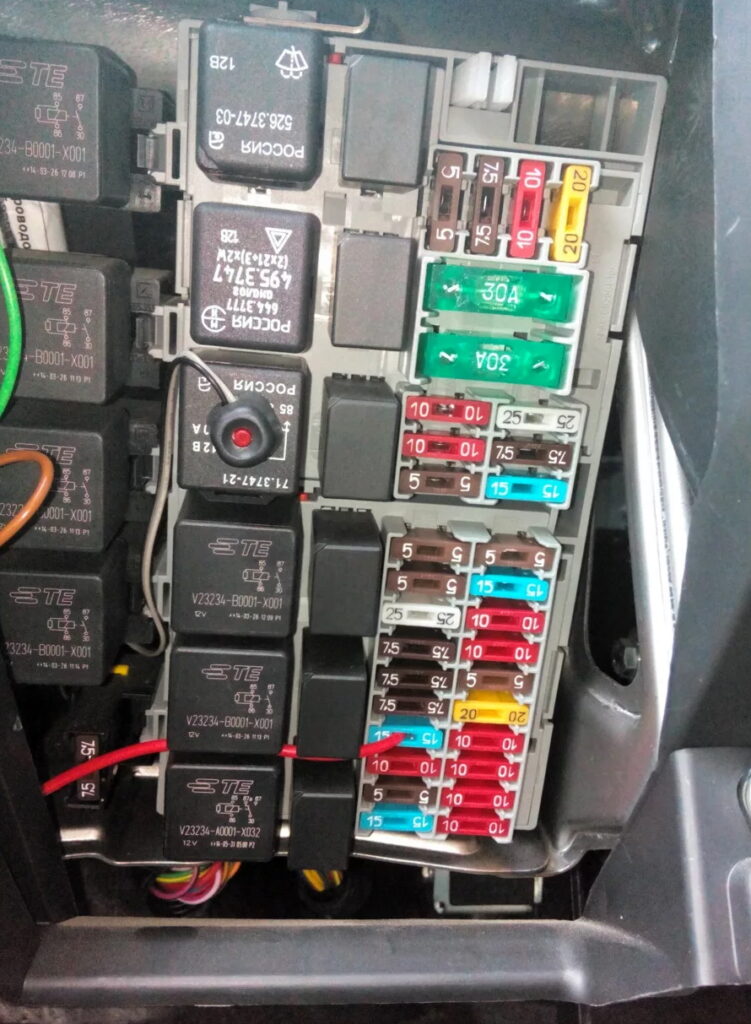

Пример фото

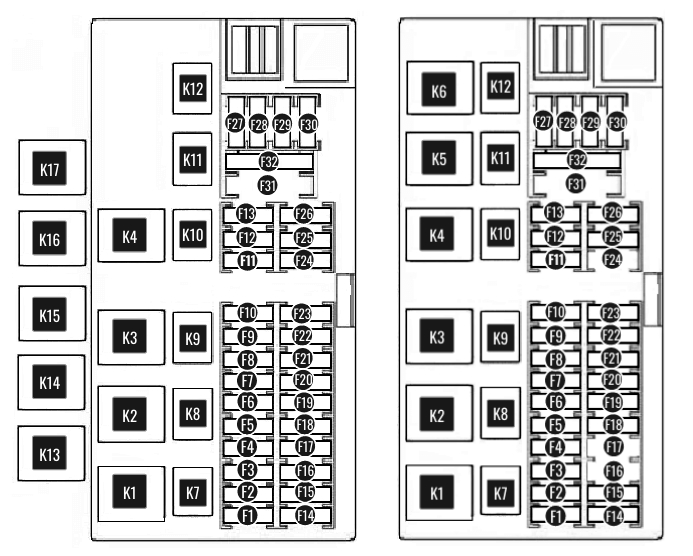

Варианты 2 и 3
Диаграмма

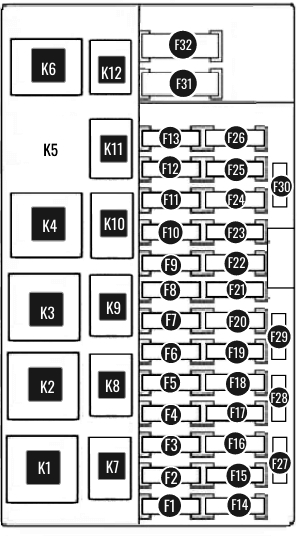

Вариант 4
Диаграмма
Расшифровка
| Предохранители | |
| F1 | 15A ЭБУ; Инжекторы; Катушки 16v; К18 вентилятор низкий (А/С); К4 вентилятор высокий |
| F2 | 5/25A BCM (некоторые); Дверная панель водителя |
| F3 | 10A АКПП модуль; АКПП привод |
| F4 | 15A Airbag |
| F5 | 7,5A BCM, ЭУР, тормозной датчик, скорость, дворники; АКПП селектор; К2 стартер/АКПП, К1 зажигание, К6 заднее, К13 сиденья, |
| К14 лобовое (некоторые), | |
| К12 насос | |
| F6 | 5/7,5A Поворотники; Задний ход; Парковка (некоторые) |
| F7 | 7,5A Адсорбер, ДМРВ, распредвал, лямбды, фазы 16v |
| F8 | 25A Заднее стекло, зеркала обогрев |
| F9 | 5A Габариты права (ДХО) |
| F10 | 5A Габариты лево (ДХО); Номер; Багажник; Подсветка |
| F11 | 5A Задние ПТФ |
| F12 | 10A Ближний права |
| F13 | 10A Ближний лево, корректор (некоторые) |
| F14 | 10A Дальний права |
| F15 | 10A Дальний лево |
| F16 | 10A ПТФ права |
| F17 | 10A ПТФ лево |
| F18 | 20A Прикуриватель, салонная розетка, сиденья обогрев |
| F19 | 5/7,5A ABS/ESC |
| F20 | 10A Клаксон |
| F21 | 10A Насос топлива |
| F22 | 15A Омыватели, задний дворник |
| F23 | 5A Диагностика, панель |
| F24 | 7,5A А/С компрессор (климат), авто-климат |
| F25 | 7,5A Тормозной датчик |
| F26 | 25A ABS/ESC клапаны |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 30A Стеклоподъемники; BCM, дальний свет, дворники мотор |
| F32 | 30A Климат вентилятор, печка, климат-модуль |
| Реле | |
| Вариант 2 | |
| К1 | Вентилятор макс. скорость охлаждение |
| К2 | Блокировка дверей |
| К3 | Стартер |
| К4 | Стартер доп. |
| К5 | Резерв |
| К6 | Дворники передние |
| К7 | Дальний свет |
| К8 | Клаксон |
| К9 | Ближний свет |
| К10 | Заднее обогрев |
| К11 | ECU главное |
| К12 | Насос топлива |
| Вариант 3 | |
| К13 | А/С компрессор (климат) |
| К14 | Вентилятор 3 охлаждение |
| К15 | Вентилятор 2 охлаждение |
| К16 | Лобовое обогрев 1 (некоторые) |
| К17 | Лобовое обогрев 2 (некоторые) |
| Вариант 4 | |
| К13 | Вентилятор 3 охлаждение |
| К14 | Лобовое обогрев 1 (некоторые) |
| К15 | Лобовое обогрев 2 (некоторые) |
| К16 | А/С компрессор (климат) |
Прикуриватель защищен предохранителем F18 (20A) в этих конфигурациях.
Монтажный блок в моторном отсеке

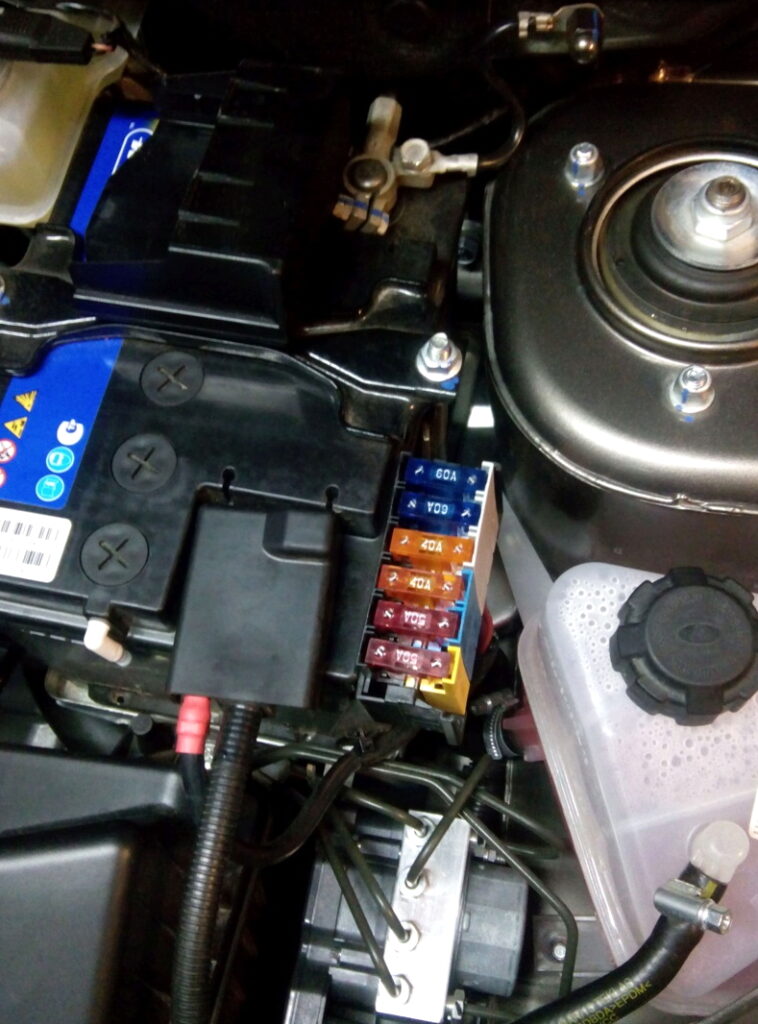

Дополнительный блок предохранителей под капотом Datsun установлен поблизости от АКБ.
Вариант 1
Диаграмма
Расшифровка
| FF1 | 60А Генератор |
| FF2 | 60А Генератор |
| FF3 | 30А Радиатор вентилятор |
| 40А Радиатор вентилятор (с А/С/климатом) | |
| FF4 | 40А ABS/ESC модуль |
| FF5 | 25А ABS/ESC модуль |
| FF6 | 50А ЭУР модуль |
Вариант 2
Диаграмма
Расшифровка
| FF1 | 50А Лобовое обогрев |
| FF2 | 60А Генератор |
| FF3 | 60А Генератор |
| FF4 | 40А Радиатор вентилятор, охлаждение |
| FF5 | 50А ЭУР модуль |
| FF6 | 40А ABS/ESC модуль |
Это полная информация по предохранителям и реле Datsun on-DO mi-DO. Если у вас есть дополнения, оставьте в комментариях.
